Van Chân Không: Giải Pháp Kỹ Thuật Bảo Vệ Hệ Thống Đường Ống Hiệu Quả

Trong quá trình vận hành các hệ thống thủy lực, kỹ sư thường xuyên đối mặt với những sự cố khó lường xuất phát từ áp suất âm. Bạn đã bao giờ gặp những tình huống này?

• Hệ thống đường ống nhựa hoặc thép mỏng bị bóp méo, xẹp ngay sau khi máy bơm dừng hoạt động hoặc khi xả nước nhanh.

• Các bồn chứa hóa chất bị móp méo do áp suất bên trong giảm đột ngột, tạo ra lực hút chân không cực lớn từ bên trong.

• Máy bơm vận hành không ổn định, rung lắc dữ dội hoặc xuất hiện tiếng ồn lạ do hiện tượng hình thành chân không cục bộ ngay tại cửa hút.

Đây không chỉ là những hư hỏng vật lý thông thường, mà là dấu hiệu cho thấy hệ thống của bạn đang thiếu một thiết bị bảo vệ cốt lõi: van chân không. Trong nhiều hệ thống công nghiệp và cấp thoát nước hiện đại, thiết bị này đóng vai trò sống còn giúp cân bằng áp suất, ngăn ngừa hiện tượng chân không gây hư hỏng đường ống và thiết bị đồng bộ.

Vì sao hệ thống đường ống cần lắp van chân không?

Trong các hệ thống kín, khi chất lỏng bị rút đi nhanh hơn tốc độ cung cấp khí bù vào, hoặc khi cột nước trong đường ống tụt xuống đột ngột, áp suất nội tại sẽ giảm xuống dưới mức áp suất khí quyển. Hiện tượng này hình thành nên "túi chân không" nguy hiểm.

Nếu không có van chân không can thiệp, áp suất âm này sẽ tác động lên thành ống, gây ra lực hút từ bên ngoài vào. Đối với các đường ống có độ dày thành không đủ lớn hoặc các loại bồn chứa bằng vật liệu dẻo, lực này đủ mạnh để làm biến dạng, nứt vỡ hoặc thậm chí làm sập hoàn toàn cấu trúc hệ thống. Việc lắp đặt thiết bị này giúp cân bằng áp suất ngay tức thì, đảm bảo sự toàn vẹn cho toàn bộ hạ tầng kỹ thuật.

Van chân không là gì?

Van chân không (Vacuum Breaker Valve) là thiết bị tự động được thiết kế chuyên biệt để ngăn chặn hiện tượng áp suất âm bên trong đường ống hoặc bồn chứa. Chức năng chính của nó là cho phép không khí từ môi trường bên ngoài tràn vào hệ thống ngay khi áp suất nội tại giảm thấp hơn mức áp suất khí quyển.

Về bản chất, đây là một loại van điều áp một chiều. Vai trò của Vacuum Breaker Valve trong hệ thống đường ống là đảm bảo trạng thái cân bằng động. Khi áp suất bình thường, van đóng kín để ngăn rò rỉ lưu chất. Ngay khi có dấu hiệu hình thành chân không, van sẽ mở ra để trung hòa áp suất, từ đó bảo vệ đường ống khỏi các hư hại do ứng suất cơ học quá mức.

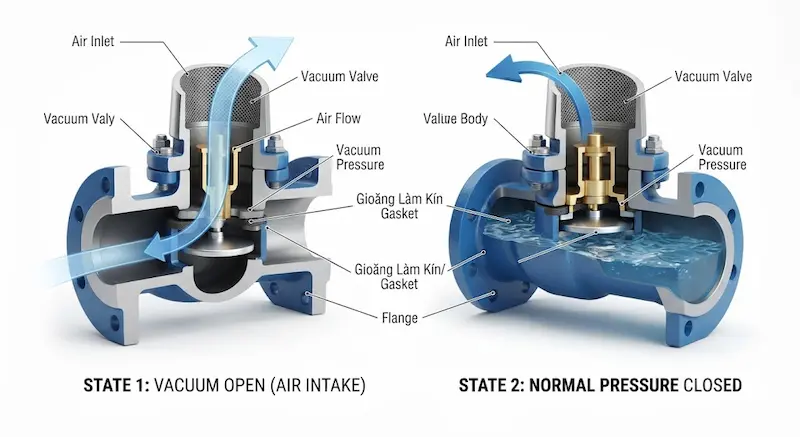

Nguyên lý hoạt động của Vacuum Breaker Valve

Cơ chế vận hành của thiết bị này dựa trên sự chênh lệch áp suất giữa bên trong đường ống và môi trường ngoài.

• Khi hệ thống vận hành bình thường: Áp suất bên trong đường ống cao hơn hoặc bằng áp suất khí quyển, lực đẩy này sẽ giữ cho đĩa van hoặc phao luôn ở trạng thái đóng kín, đảm bảo hệ thống kín hoàn toàn.

• Khi xuất hiện áp suất âm: Nếu bơm dừng đột ngột hoặc nước được tháo nhanh, áp suất bên trong giảm xuống (chân không). Khi đó, áp suất khí quyển bên ngoài lớn hơn sẽ thắng lực đóng của van, đẩy đĩa van xuống hoặc mở cửa hút.

• Cân bằng áp suất: Không khí tràn vào qua cửa hút để bù đắp khoảng trống, triệt tiêu lực chân không. Khi áp suất cân bằng, van tự động đóng lại nhờ trọng lực của đĩa van hoặc lực đàn hồi của lò xo (tùy thiết kế).

Quá trình này diễn ra hoàn toàn tự động, giúp bảo vệ cấu trúc đường ống khỏi nguy cơ bị xẹp hoặc biến dạng vĩnh viễn.

Cấu tạo của van chân không

Để thực hiện nhiệm vụ bảo vệ hệ thống, Vacuum Breaker Valve sở hữu cấu tạo đơn giản nhưng đòi hỏi độ chính xác cao trong gia công:

• Thân van: Thường làm từ gang, inox hoặc đồng, có độ bền cơ học cao, đảm bảo chịu được áp lực hệ thống.

• Nắp van: Phần bảo vệ các chi tiết bên trong khỏi bụi bẩn và tác động môi trường.

• Phao hoặc đĩa van: Bộ phận quan trọng nhất, di chuyển lên xuống để đóng/mở luồng khí.

• Gioăng làm kín: Thường làm từ EPDM, PTFE hoặc NBR để đảm bảo độ kín tuyệt đối khi van đóng.

• Cửa hút khí: Nơi cho phép không khí đi vào khi van mở.

• Kết nối: Tùy nhu cầu, van có thể kết nối ren, mặt bích hoặc clamp, giúp lắp đặt dễ dàng vào nhiều hệ thống khác nhau.

Mỗi bộ phận được thiết kế để đảm bảo van luôn trong trạng thái "sẵn sàng" và có phản ứng tức thì với những thay đổi nhỏ nhất của áp suất.

Các loại Vacuum Breaker Valve phổ biến

Trên thị trường hiện nay, việc lựa chọn loại Vacuum Breaker Valve phù hợp cần dựa trên yêu cầu kỹ thuật và môi trường vận hành:

Phân loại theo nguyên lý:

• Van tự động: Sử dụng trọng lực của đĩa van để đóng mở.

• Van có lò xo: Phù hợp cho những hệ thống có rung động cao, giúp van đóng ổn định hơn.

• Van kết hợp xả khí: Tích hợp tính năng xả khí thừa trong quá trình vận hành (van xả khí/chân không 2 trong 1).

Phân loại theo vật liệu:

• Gang: Thông dụng cho hệ thống nước sạch, PCCC với giá thành tối ưu.

• Inox (304, 316): Độ bền cao, không gỉ, lý tưởng cho ngành thực phẩm, dược phẩm hoặc môi trường hóa chất.

• Đồng, nhựa PVC: Dùng cho các hệ thống nhỏ, đường ống hóa chất chuyên dụng.

Phân loại theo kết nối:

• Kết nối ren (cho kích thước nhỏ DN15-DN50).

• Mặt bích (cho đường ống lớn, yêu cầu chịu lực cao).

• Clamp (tiêu chuẩn vệ sinh trong ngành thực phẩm).

Thông số kỹ thuật của Vacuum Breaker Valve

Việc hiểu rõ thông số kỹ thuật giúp đảm bảo van hoạt động đúng công suất thiết kế:

• Kích thước (DN): Đa dạng từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 đến DN200. Việc chọn kích thước đúng giúp lưu lượng khí nạp vào đủ nhanh để triệt tiêu chân không.

• Áp suất làm việc: Phổ biến ở mức PN10, PN16, PN25. Phải chọn mức áp suất chịu được áp lực tối đa của hệ thống.

• Nhiệt độ: Thường dao động từ -10°C đến 120°C. Đối với dòng Inox chuyên dụng, giới hạn nhiệt có thể cao hơn nhiều.

• Vật liệu gioăng: EPDM (nước sạch), PTFE (hóa chất, nhiệt độ cao), NBR (dầu, khí).

• Tiêu chuẩn kết nối: BS, DIN, ANSI, JIS tùy theo thiết kế của đường ống gốc.

Vacuum Breaker Valve và van xả khí khác nhau như thế nào?

Nhiều người dùng thường nhầm lẫn giữa hai thiết bị này. Dưới đây là bảng so sánh để giúp bạn phân biệt rõ:

Mặc dù có một số dòng van kết hợp, nhưng trong các hệ thống quan trọng, việc phân định rõ chức năng sẽ giúp hệ thống vận hành tối ưu nhất.

Ưu điểm và hạn chế của Vacuum Breaker Valve

Việc đầu tư lắp đặt Vacuum Breaker Valve mang lại nhiều giá trị thực tiễn:

Ưu điểm:

• Ngăn ngừa hư hỏng: Bảo vệ đường ống khỏi bị xẹp hoặc nứt vỡ do áp suất âm.

• Tăng tuổi thọ thiết bị: Giảm rung lắc cho máy bơm, duy trì trạng thái ổn định lâu dài.

• Tự động hóa: Hoạt động dựa trên nguyên lý cơ học, không cần nguồn điện điều khiển.

• Dễ bảo trì: Thiết kế đơn giản, dễ dàng kiểm tra và vệ sinh.

Hạn chế:

• Cần lựa chọn đúng kích thước và lưu lượng khí nạp.

• Không nên lắp đặt tại những vị trí tiếp xúc trực tiếp với hóa chất quá mạnh mà không có vật liệu phù hợp.

• Yêu cầu vệ sinh định kỳ để đảm bảo cửa hút khí không bị bám bụi bẩn.

Vacuum Breaker Valve được sử dụng ở đâu?

Với khả năng bảo vệ vượt trội, thiết bị này xuất hiện trong hầu hết các lĩnh vực đòi hỏi sự an toàn hệ thống:

• Hệ thống cấp và thoát nước: Trạm bơm, đường ống dẫn nước dài thường xuyên xảy ra tình trạng tụt áp.

• Nhà máy thực phẩm, dược phẩm: Yêu cầu các tiêu chuẩn vệ sinh khắt khe.

• Bồn chứa hóa chất: Bảo vệ cấu trúc bồn khi rút dịch lỏng nhanh.

• Hệ thống HVAC: Duy trì sự ổn định của hệ thống nước nóng, nước lạnh trong tòa nhà.

• Nhà máy nhiệt điện, thủy điện: Nơi các đường ống cỡ lớn cần được bảo vệ tuyệt đối.

• Hệ thống chân không công nghiệp: Kiểm soát áp suất để duy trì quy trình sản xuất.

Những sai lầm thường gặp khi lựa chọn van chân không

Sự chủ quan trong khâu thiết kế thường dẫn đến những hậu quả đáng tiếc:

1. Chọn sai kích thước DN: Nếu van quá nhỏ, lưu lượng khí nạp không đủ để bù áp khi xảy ra chân không, dẫn đến đường ống vẫn bị biến dạng.

2. Sai vật liệu: Dùng gioăng NBR cho môi trường nhiệt độ cao gây lão hóa nhanh, làm van rò rỉ.

3. Lắp sai vị trí: Không lắp tại các điểm cao nhất hoặc nơi có nguy cơ chân không cao nhất, khiến van trở nên vô tác dụng.

4. Bỏ quên bảo trì: Cửa hút khí bị bụi bẩn bám kín khiến van không thể mở khi cần thiết.

Hậu quả: Hệ thống hư hỏng, chi phí sửa chữa đường ống lớn gấp nhiều lần giá trị một chiếc Vacuum Breaker Valve.

Checklist lựa chọn Vacuum Breaker Valve phù hợp

Để đảm bảo hiệu quả, hãy tuân thủ quy trình lựa chọn sau:

•  Xác định rõ môi chất (nước sạch, hóa chất, hay nước thải).

•  Tính toán áp suất làm việc tối đa của hệ thống.

•  Kiểm tra dải nhiệt độ hoạt động thực tế.

•  Chọn kích thước DN dựa trên đường kính ống và lưu lượng dòng chảy.

•  Lựa chọn vật liệu (Gang, Inox, Đồng) tương thích với môi chất.

•  Kiểm tra tiêu chuẩn kết nối mặt bích hoặc ren phù hợp.

•  Ưu tiên các thương hiệu có CO, CQ và chứng chỉ chất lượng rõ ràng.

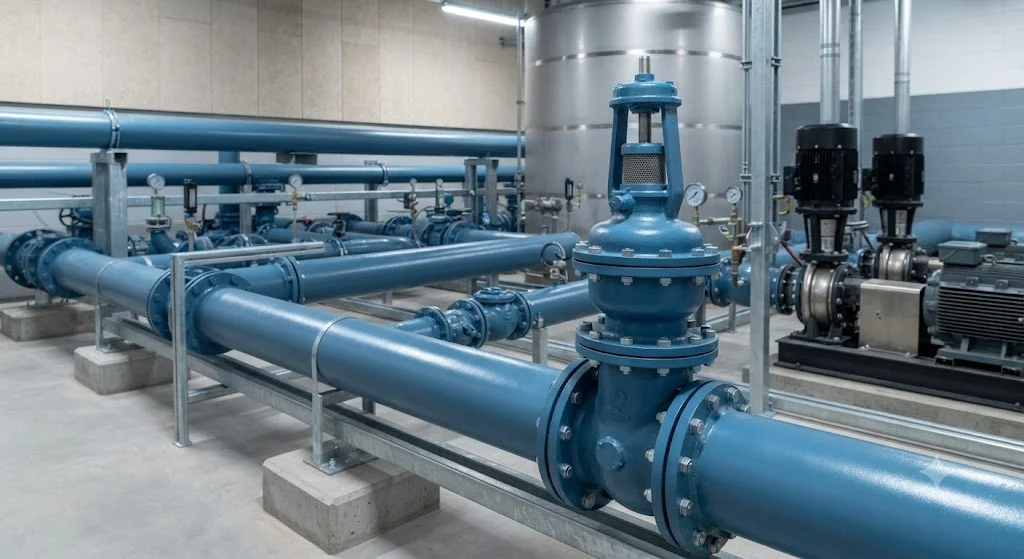

Hướng dẫn lắp đặt và bảo trì Vacuum Breaker Valve

Lắp đặt:

• Lắp van tại các điểm cao của hệ thống hoặc những đoạn ống có rủi ro tạo chân không cao nhất.

• Đảm bảo lắp đúng chiều (thường có mũi tên chỉ hướng trên thân van).

• Sử dụng gioăng đệm đúng quy cách khi kết nối mặt bích để đảm bảo độ kín.

Bảo trì:

• Kiểm tra độ kín của van định kỳ 6 tháng/lần.

• Vệ sinh cửa hút khí để loại bỏ bụi bẩn, côn trùng.

• Thay thế gioăng nếu có dấu hiệu chai cứng hoặc rò rỉ.

Câu hỏi thường gặp về Vacuum Breaker Valve (FAQ)

1. Van chân không là gì?

Đây là thiết bị tự động được lắp trên đường ống để nạp khí vào khi áp suất bên trong giảm xuống dưới áp suất khí quyển, giúp ngăn chặn đường ống bị xẹp.

2. Vacuum Breaker Valve hoạt động như thế nào?

Khi áp suất trong ống giảm (chân không), chênh lệch áp suất sẽ đẩy van mở ra, cho phép không khí ngoài môi trường tràn vào cân bằng lại áp suất, sau đó van tự đóng lại khi hệ thống ổn định.

3. Vacuum Breaker Valve có thay thế được van xả khí không?

Không hoàn toàn. Mặc dù có cơ chế tương đồng, nhưng nhiệm vụ của chúng khác nhau. Bạn nên sử dụng thiết bị chuyên dụng cho từng chức năng hoặc chọn dòng van kết hợp nếu hệ thống yêu cầu.

4. Khi nào cần lắp Vacuum Breaker Valve?

Bất cứ khi nào bạn sử dụng bơm, xả nước nhanh, hoặc có hệ thống bồn chứa chịu áp lực, việc lắp Vacuum Breaker Valve là cần thiết để bảo vệ an toàn cho đường ống.

Có nên sử dụng Vacuum Breaker Valve cho hệ thống của bạn?

Nếu bạn muốn bảo vệ đường ống và bồn chứa khỏi những hư hỏng do áp suất âm, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho hệ thống vận hành, thì van chân không là thiết bị không thể thiếu. Sự đầu tư nhỏ vào thiết bị này chính là phương án tiết kiệm chi phí lớn nhất cho tương lai của toàn bộ dự án.
