Tìm hiểu nguyên lý van Venturi: Giải pháp hút và trộn lưu chất tối ưu cho công nghiệp

Bạn đang tìm kiếm một phương pháp để tự động châm phân bón vào hệ thống tưới, hút hóa chất chính xác vào đường ống dẫn, hay tạo áp suất chân không phục vụ sản xuất mà không muốn tốn chi phí điện năng cho bơm định lượng? Nếu câu trả lời là có, thì nguyên lý van Venturi chính là "chìa khóa" kỹ thuật mà bạn đang tìm kiếm. Đây không chỉ là một nguyên lý thủy động lực học thông minh mà còn là giải pháp thực tế giúp tối ưu hóa vận hành cho hàng ngàn hệ thống công nghiệp và nông nghiệp trên toàn thế giới.

Vì sao nguyên lý van Venturi được ứng dụng rộng rãi trong công nghiệp?

Trong thực tế sản xuất, các kỹ sư thường xuyên đối mặt với thách thức lớn: làm sao để hút hóa chất, pha trộn dung dịch hoặc tạo chân không với chi phí thấp nhất mà không cần đến các loại bơm cơ điện phức tạp? Các phương pháp truyền thống như dùng bơm màng hay bơm định lượng thường yêu cầu bảo trì định kỳ, tiêu thụ điện năng liên tục và dễ gặp sự cố nếu hóa chất có tính ăn mòn cao.

Chính vì vậy, nguyên lý van Venturi đã trở thành tiêu chuẩn vàng trong nhiều ứng dụng nhờ tính đơn giản, bền bỉ và không tiêu tốn năng lượng vận hành. Bằng cách tận dụng động năng của chính dòng chảy lưu chất, thiết bị này thực hiện các công việc khó khăn như hút, trộn hoặc tạo áp suất âm một cách tự động. Hiểu sâu về nguyên lý này không chỉ giúp bạn giải quyết bài toán vận hành mà còn cắt giảm chi phí đầu tư và bảo dưỡng một cách triệt để, tạo ra lợi thế cạnh tranh về hiệu suất cho hệ thống của bạn.

Van Venturi là gì?

Van Venturi là một thiết bị cơ khí được thiết kế tinh xảo dựa trên hiện tượng vật lý mang tên hiệu ứng Venturi. Về mặt cấu tạo, nó là một đoạn ống có tiết diện biến đổi: thu hẹp dần (đoạn hội tụ) dẫn đến một cổ họng nhỏ, sau đó mở rộng dần ra (đoạn khuếch tán). Khi lưu chất (nước, khí, hóa chất) đi qua thiết bị này, nó tạo ra một vùng áp suất cực thấp ngay tại cổ họng, cho phép thực hiện việc hút hoặc trộn chất lỏng/khí khác vào dòng chính mà không cần nguồn năng lượng bổ sung.

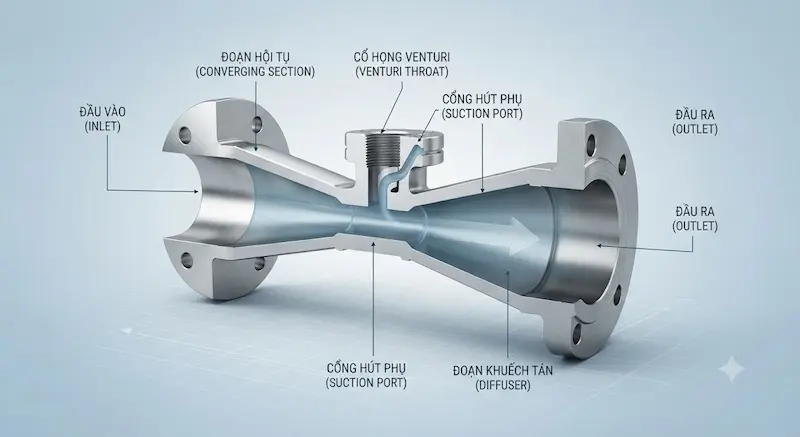

Một van Venturi tiêu chuẩn bao gồm các bộ phận chính:

• Đầu vào: Nơi lưu chất chính đi vào với áp suất và vận tốc ổn định.

• Đoạn hội tụ: Giúp gia tốc dòng chảy lên mức cao nhất.

• Cổ họng Venturi: "Trái tim" của thiết bị, nơi áp suất đạt mức thấp nhất (tạo lực hút).

• Đoạn khuếch tán: Giúp ổn định lại dòng chảy và phục hồi áp suất đầu ra.

• Cổng hút phụ: Vị trí kết nối để hút lưu chất phụ vào dòng chính một cách tự động.

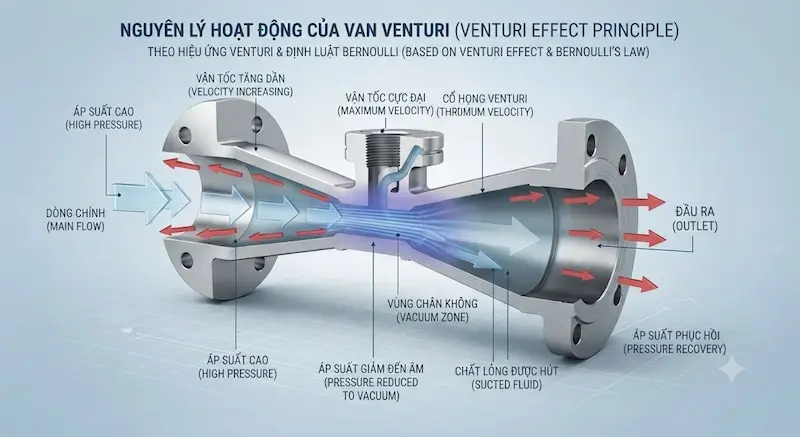

Nguyên lý van Venturi hoạt động như thế nào?

Để thấu hiểu cách nguyên lý van Venturi vận hành, chúng ta cần nhìn qua lăng kính của vật lý chất lưu:

1. Dòng chảy vào: Lưu chất chính đi vào từ đầu vào với vận tốc v_1 và áp suất P_1 .

2. Tiết diện thu hẹp: Khi đi qua đoạn hội tụ, không gian lưu thông bị thu nhỏ lại, buộc vận tốc dòng chảy phải tăng vọt lên để đảm bảo lưu lượng không đổi.

3. Áp suất giảm (Theo định luật Bernoulli): Khi vận tốc ($v$ ) tăng lên, thì áp suất tĩnh ($P$ ) tại cổ họng sẽ giảm xuống theo phương trình năng lượng.

4. Hình thành chân không: Khi áp suất tại cổ họng giảm xuống thấp hơn áp suất của môi trường hoặc áp suất nguồn phụ, một vùng chân không được tạo ra ngay tại vị trí cổng hút.

5. Tự động hút: Chênh lệch áp suất này tự động hút chất lỏng hoặc khí từ cổng phụ vào và hòa trộn hoàn toàn với dòng chảy chính.

6. Phục hồi áp suất: Dòng hỗn hợp tiếp tục đi qua đoạn khuếch tán, vận tốc giảm dần và áp suất phục hồi để đi tiếp vào đường ống hệ thống.

Phân tích chuyên sâu về cấu tạo và các loại van Venturi

Cấu tạo chi tiết

• Thân van: Thường làm từ vật liệu chịu lực tốt, chống ăn mòn.

• Buồng hội tụ: Được thiết kế hình côn với góc nghiêng chuẩn xác để tối đa hóa vận tốc mà không tạo xoáy.

• Cổ họng: Được gia công chính xác để đảm bảo hiệu suất tạo chân không đạt ngưỡng tối đa.

• Buồng khuếch tán: Thiết kế góc mở hợp lý để giảm thiểu tổn thất năng lượng sau khi trộn.

Phân loại theo ứng dụng và vật liệu

• Phân loại theo ứng dụng:

  • Van Venturi châm phân bón/hóa chất: Sử dụng rộng rãi trong nông nghiệp công nghệ cao.

  • Van Venturi tạo chân không (Ejector): Ứng dụng trong máy đóng gói, cánh tay robot công nghiệp.

  • Van Venturi trộn khí: Dùng trong nuôi trồng thủy sản để tăng oxy hòa tan.

• Phân loại theo vật liệu:

  • Nhựa (PVC, PVDF, PP): Kháng hóa chất tuyệt vời, giá thành kinh tế.

  • Kim loại (Inox 304, 316, Đồng, Gang): Chịu được áp suất cực lớn, nhiệt độ cao và các môi trường khắc nghiệt.

Thông số kỹ thuật cần quan tâm

Khi chọn mua hoặc lắp đặt van Venturi, các kỹ sư cần đặc biệt chú ý đến bảng thông số sau để đảm bảo hiệu quả vận hành:

So sánh van Venturi với các thiết bị tương tự

So với các thiết bị cùng chức năng, van Venturi có những điểm khác biệt lớn:

• So với bơm định lượng: Van Venturi không tốn điện, không có linh kiện điện tử nên cực kỳ bền, trong khi bơm định lượng chính xác hơn nhưng chi phí bảo trì cao.

• So với van tiết lưu: Van Venturi tạo ra hiệu ứng hút nhờ hình học đặc biệt, còn van tiết lưu chỉ dùng để giảm áp và hạn chế lưu lượng.

• So với Ejector/Injector: Thực tế đây là tên gọi khác của các loại van hoạt động theo nguyên lý van Venturi, chúng được tối ưu hóa cho các môi chất khác nhau (lỏng-lỏng, lỏng-khí).

Ứng dụng thực tế và sai lầm thường gặp

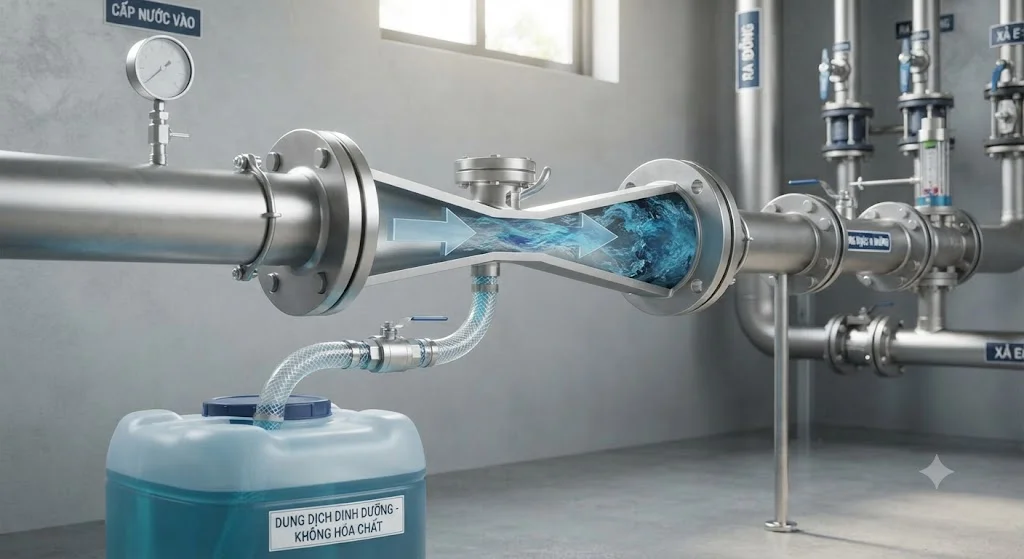

Lĩnh vực ứng dụng

• Nông nghiệp: Châm phân bón, thuốc bảo vệ thực vật chính xác cho tưới nhỏ giọt.

• Xử lý nước: Pha trộn clo, ozone để khử trùng nước sinh hoạt.

• Công nghiệp: Tạo chân không trong các hệ thống gắp, nâng hạ vật nặng bằng khí nén.

• HVAC: Ứng dụng trong các hệ thống làm mát tuần hoàn.

Sai lầm cần tránh khi sử dụng

• Chọn sai kích thước: Nếu kích thước van không tương xứng với lưu lượng đường ống chính, áp suất sẽ không đủ để tạo vùng chân không.

• Áp suất đầu vào thấp: Hệ thống bơm không đủ áp suất sẽ làm mất tác dụng hút của van.

• Lắp ngược chiều: Dòng chảy phải đi đúng hướng từ đoạn hội tụ ra đoạn khuếch tán.

• Không vệ sinh định kỳ: Cặn bẩn tích tụ tại cổ họng sẽ làm giảm hiệu suất hút đáng kể.

Hướng dẫn lắp đặt và bảo dưỡng chuyên nghiệp

Quy trình lắp đặt

1. Khảo sát: Kiểm tra áp suất đường ống chính.

2. Hướng dòng chảy: Lắp đặt theo đúng hướng mũi tên chỉ dẫn trên thân van.

3. Kết nối: Siết chặt các khớp nối, sử dụng băng tan đối với kết nối ren.

4. Kiểm tra: Vận hành thử và dùng thiết bị đo áp suất tại cổng hút để xác nhận lực hút đã hình thành.

Quy trình bảo dưỡng

• Định kỳ kiểm tra và làm sạch cổ họng Venturi để tránh tắc nghẽn bởi cặn bẩn.

• Kiểm tra gioăng cao su tại cổng hút để đảm bảo độ kín khí, tránh tình trạng không khí lọt vào làm mất áp suất chân không.

• Theo dõi áp suất hệ thống để điều chỉnh van tiết lưu (nếu có) đi kèm.

FAQ - Những câu hỏi thường gặp

Hiệu ứng Venturi là gì?

 Là hiện tượng áp suất tĩnh của chất lưu giảm khi nó đi qua đoạn ống có tiết diện thu hẹp.

Nguyên lý van venturi có cần cấp điện không?

 Tuyệt đối không, nó hoạt động thuần túy dựa trên cơ học dòng chảy.

Van Venturi có tạo chân không tốt không?

 Có, đây là thiết bị tạo chân không phổ biến nhất trong các hệ thống đòi hỏi độ bền cao.

Nên chọn van inox hay nhựa?

 Chọn nhựa cho môi trường hóa chất, axit; chọn inox cho môi trường chịu nhiệt hoặc áp suất cao trong công nghiệp nặng.

Áp suất hệ thống thay đổi liên tục, van Venturi có bị mất khả năng hút không?

Có, van Venturi phụ thuộc chặt chẽ vào áp suất chênh lệch. Nếu áp suất nguồn chính quá thấp, vùng chân không sẽ không được hình thành đủ mạnh. Để khắc phục, bạn nên lắp thêm một van tiết lưu ở đường ống chính phía sau điểm lắp Venturi để tạo áp lực đối kháng, giúp duy trì áp suất ổn định tại cổ họng, hoặc lắp đặt một bơm tăng áp nhỏ trước van Venturi.

Kết luận: Hiểu đúng nguyên lý để vận hành hiệu quả

Việc nắm vững nguyên lý van Venturi giúp bạn làm chủ được các giải pháp kỹ thuật thông minh, giúp tối ưu hóa quy trình sản xuất và cắt giảm đáng kể chi phí vận hành hàng năm. Đây không chỉ là một thiết bị cơ khí, mà là minh chứng cho sự tối ưu hóa của vật lý trong công nghiệp hiện đại.

Việc hiểu rõ cơ chế của hiệu ứng Venturi không chỉ giúp người vận hành lựa chọn đúng thiết bị cho từng nhu cầu cụ thể như châm phân bón, xử lý nước hay tạo áp suất chân không, mà còn giúp dự đoán và ngăn ngừa sớm các sự cố như tắc nghẽn hoặc giảm hiệu suất do chọn sai vật liệu hay kích thước. Một hệ thống đường ống được trang bị van Venturi phù hợp chính là bước tiến tới sự tự động hóa thông minh, tiết kiệm và bền vững.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về nguyên lý van venturi
