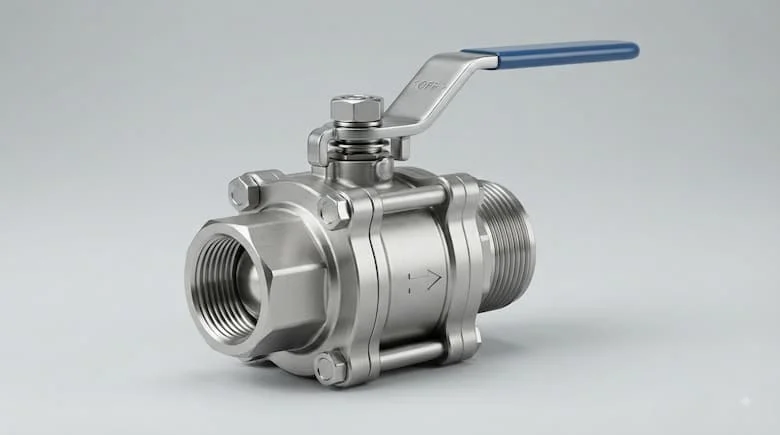

Ball Valve 316 – Giải pháp tối ưu cho hệ thống đường ống khắc nghiệt

Trong các hệ thống đường ống dẫn nước công nghiệp, hóa chất, thực phẩm hay môi trường có tính ăn mòn cao, vật liệu chế tạo van ảnh hưởng trực tiếp đến tuổi thọ và sự an toàn của toàn bộ dây chuyền. Mặc dù van bi inox 304 có thể đáp ứng tốt nhiều nhu cầu thông thường, nhưng chúng không phải lúc nào cũng là lựa chọn hoàn hảo khi đối mặt với các hóa chất mạnh hoặc môi trường chứa chloride.

Đó chính là lý do van bi 316 trở thành thiết bị không thể thiếu trong các ứng dụng đòi hỏi khả năng chống ăn mòn vượt trội. Việc nắm vững cấu tạo, nguyên lý hoạt động, thông số kỹ thuật cũng như tiêu chí lựa chọn dòng van này sẽ giúp bạn tối ưu hóa hiệu suất hệ thống và tránh được những rủi ro hỏng hóc tốn kém.

Kiến thức nền về Ball Valve 316

Khái niệm ball valve 316 gắn liền với đặc tính kỹ thuật ưu việt của vật liệu cấu thành. Không giống như các mác thép thông thường, inox 316 sở hữu cấu trúc đặc biệt mang lại độ bền cơ học và sự ổn định vật liệu cực cao trong điều kiện vận hành khắc nghiệt.

Vì sao nên sử dụng inox 316 để chế tạo van bi?

• Thành phần molypden đặc trưng: Sự hiện diện của nguyên tố molypden trong hợp kim giúp tăng cường mạnh mẽ khả năng kháng ăn mòn cục bộ.

• Kháng hóa chất và chloride tốt hơn: Vượt trội hơn hẳn inox 304 khi làm việc trong môi trường ẩm ướt, hơi muối biển, dung dịch axit loãng hoặc hóa chất công nghiệp.

• Độ bền cơ học cao: Giữ vững cấu trúc dưới áp lực và nhiệt độ thay đổi liên tục, đảm bảo tuổi thọ vận hành lâu dài cho thiết bị.

Nguyên lý hoạt động cơ bản

Cấu tạo tổng thể của van bao gồm thân van, bi van, trục van, tay gạt và gioăng làm kín. Khi người vận hành xoay tay gạt một góc 90°, viên bi bên trong sẽ chuyển vị trí:

• Lỗ xuyên tâm thẳng hàng với đường ống - Van mở, lưu chất lưu thông tự do.

• Lỗ xuyên tâm vuông góc với hướng dòng chảy - Van đóng, chặn hoàn toàn chất lỏng.

Lưu ý kỹ thuật: Van bi 316 chuyên dụng cho mục đích đóng/mở nhanh dòng chảy. Bạn tuyệt đối không nên dùng van bi như một van điều tiết lưu lượng liên tục nếu nhà sản xuất không thiết kế chuyên biệt cho chức năng đó, tránh gây mòn gioăng và rò rỉ.

Phân tích chuyên sâu cấu tạo và các loại van bi 316

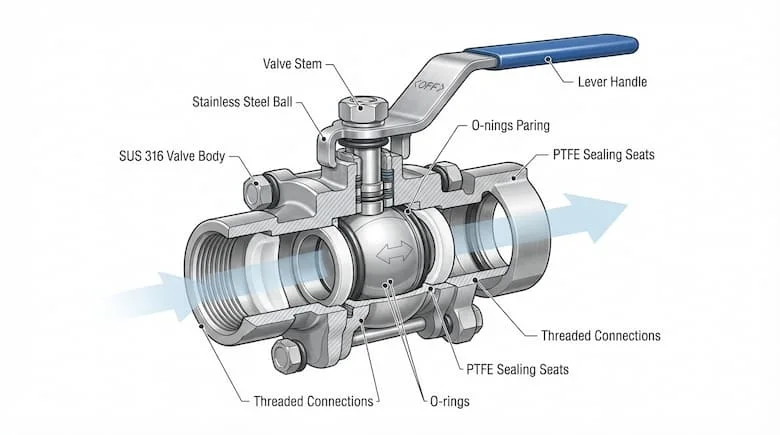

Cấu tạo chi tiết từng bộ phận

• Thân van: Chế tạo từ inox 316 nguyên khối, chịu áp lực cao. Có thể thiết kế dạng 1 mảnh, 2 mảnh hoặc 3 mảnh tùy nhu cầu bảo trì.

• Bi van: Đảm nhận nhiệm vụ chặn dòng, có bề mặt gia công siêu mịn để đảm bảo độ kín khít tuyệt đối khi đóng.

• Trục van: Truyền lực từ tay gạt xuống bi van, đòi hỏi độ cứng vững và khả năng chống mài mòn tốt.

• Gioăng làm kín: Thường dùng vật liệu PTFE (Teflon) chịu nhiệt, quyết định khả năng làm kín và nhiệt độ vận hành của van.

• Tay gạt: Điều khiển thủ công hoặc dễ dàng thay thế bằng bộ truyền động khí nén, điện trong hệ thống tự động hóa.

Các dòng sản phẩm phổ biến trên thị trường

• Loại 1 mảnh (1PC): Kết cấu đúc liền, kích thước nhỏ gọn, chi phí tiết kiệm cho hệ thống phổ thông.

• Loại 2 mảnh (2PC): Thiết kế thông dụng trong công nghiệp, dễ lắp đặt và bảo trì định kỳ.

• Loại 3 mảnh (3PC): Cho phép tháo rời phần thân giữa dễ dàng mà không cần cắt đường ống, cực kỳ lý tưởng cho ngành thực phẩm, dược phẩm và hóa chất.

• Kiểu kết nối: Đa dạng với các dòng kết nối ren, mặt bích tiêu chuẩn hoặc hàn trực tiếp giúp triệt tiêu nguy cơ rò rỉ. Tham khảo thêm giải pháp kết nối chuyên sâu tại.

Thông số kỹ thuật và So sánh van bi 316 với Ball Valve 304

Bảng tra cứu thông số kỹ thuật tiêu chuẩn

So sánh van bi 316 và Ball Valve 304

Nguyên tắc lựa chọn: Môi trường chứa hóa chất hoặc có nguy cơ ăn mòn cao đòi hỏi bắt buộc phải sử dụng van bi 316 thay vì 304 để tránh tình trạng thủng thân van, gây thất thoát lưu chất và đình trệ sản xuất.

Ứng dụng thực tế và sai lầm thường gặp khi lựa chọn

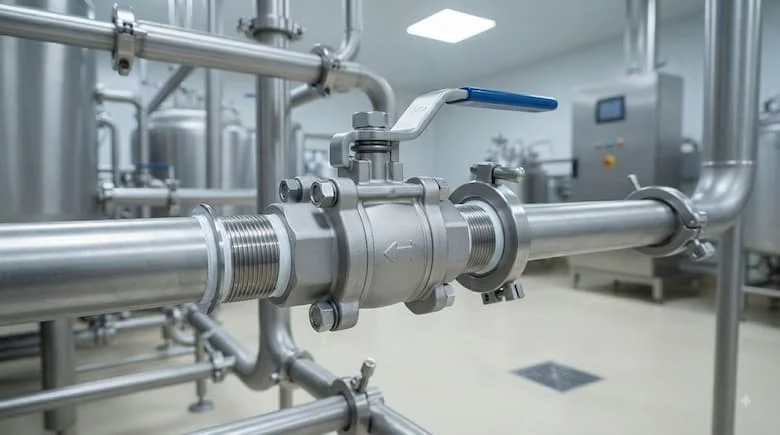

Ứng dụng thực tế trong các ngành công nghiệp

• Hệ thống xử lý nước & cấp nước khắt khe: Các nhà máy nước ngầm, nước lợ hoặc hệ thống lọc nước RO công nghiệp yêu cầu vật liệu siêu bền.

• Ngành công nghiệp hóa chất: Lắp đặt trên các đường ống dẫn axit loãng, dung dịch kiềm hoặc hóa chất tẩy rửa.

• Thực phẩm, đồ uống & dược phẩm: Đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm, không thôi nhiễm kim loại nặng vào sản phẩm.

• Hệ thống khí nén công nghiệp: Kiểm soát dòng khí áp lực cao trong môi trường nhà máy hiện đại.

Những sai lầm phổ biến cần tránh:

• Chỉ nhìn vào mác inox 316 mà bỏ qua chất liệu gioăng làm kín (khiến gioăng bị hỏng trước khi thân van hỏng).

• Không kiểm tra kỹ áp suất và nhiệt độ làm việc thực tế của hệ thống.

• Sử dụng van bi để điều tiết lưu lượng liên tục thay vì dùng van cổng hoặc van cầu.

• Mua sản phẩm giá rẻ trôi nổi, không rõ nguồn gốc xuất xứ và thiếu chứng chỉ CO/CQ.

Hướng dẫn lựa chọn, lắp đặt và Checklist kỹ thuật

Checklist kiểm tra trước khi mua:

• Lưu chất chảy qua van là gì (nước, hóa chất, khí)?

• Nhiệt độ làm việc tối đa của hệ thống là bao nhiêu?

• Áp suất vận hành thực tế đạt mức mấy bar?

• Kích thước đường ống yêu cầu cỡ DN bao nhiêu?

• Lựa chọn kiểu kết nối ren, hàn hay mặt bích?

• Cần kết cấu van 1 mảnh, 2 mảnh hay 3 mảnh?

• Vật liệu gioăng làm kín đã tương thích với lưu chất chưa?

• Hệ thống vận hành thủ công bằng tay gạt hay tự động?

Quy trình lắp đặt chuẩn kỹ thuật:

1. Kiểm tra sơ bộ: Đối chiếu kích thước, tiêu chuẩn ren hoặc mặt bích của van với đường ống.

2. Vệ sinh đường ống: Xả sạch cặn bẩn, mạt hàn còn sót lại trong ống trước khi đưa van vào vị trí.

3. Lắp đặt đúng chiều: Đặt van đúng hướng dòng chảy (nếu van có yêu cầu chiều).

4. Cố định mối nối: Quấn băng tan chuyên dụng với van ren hoặc siết đều lực các bu lông mặt bích.

5. Kiểm tra độ kín: Đóng van và thử áp lực hệ thống để phát hiện kịp thời sự cố rò rỉ.

6. Vận hành thử: Mở van từ từ để kiểm tra sự ổn định của dòng chảy trước khi vận hành chính thức.

Câu hỏi thường gặp

1. Ball valve 316 là gì?

Đây là dòng van bi công nghiệp sử dụng chất liệu inox 316 chủ đạo, hoạt động dựa trên cơ chế xoay viên bi 90 độ để đóng mở dòng chảy nhanh chóng, chống ăn mòn hiệu quả.

2. Ball valve 316 có thực sự tốt hơn inox 304 trong mọi trường hợp không?

Không hẳn. Inox 316 vượt trội hơn trong môi trường hóa chất và chloride, tuy nhiên với các hệ thống nước sạch dân dụng thông thường, inox 304 đã đủ đáp ứng tốt và giúp tiết kiệm chi phí.

3. Có thể dùng ball valve 316 cho mọi loại hóa chất không?

Không phải mọi loại hóa chất. Bạn cần kiểm tra kỹ bảng tra độ tương thích giữa inox 316, vật liệu gioăng PTFE với loại hóa chất cụ thể trước khi lắp đặt.

4. Van bi inox 316 có những kích thước nào?

Sản phẩm rất đa dạng kích thước từ DN15 đến DN50 (đối với dòng nối ren) và cácỡ lớn hơn cho dòng mặt bích, phù hợp với mọi quy mô đường ống công nghiệp.

Tổng kết

Việc trang bị ball valve 316 chất lượng cao là giải pháp cốt lõi giúp bảo vệ hệ thống đường ống trước các tác nhân ăn mòn khắt khe, đảm bảo dây chuyền sản xuất vận hành liên tục và an toàn tuyệt đối.
