V Ball Valve Là Gì? Giải Pháp Điều Tiết Lưu Lượng Chính Xác Cho Hệ Thống Đường Ống

Trong vận hành hệ thống đường ống công nghiệp, các dòng van bi thông thường chủ yếu thực hiện nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy. Tuy nhiên, nhiều ứng dụng thực tế đòi hỏi khả năng điều tiết lưu lượng một cách cực kỳ chuẩn xác thay vì chỉ ngắt mở đơn thuần. Sự xuất hiện của v port ball valve đã giải quyết triệt để bài toán này, mang đến giải pháp điều khiển dòng chảy ổn định và chuyên nghiệp cho các nhà máy hiện đại.

Vậy v port ball valve là gì và điều gì khiến loại van này khác biệt hoàn toàn so với van bi tiêu chuẩn? Hãy cùng chuyên gia phân tích chi tiết ngay sau đây.

V Ball Valve Là Gì?

Định nghĩa

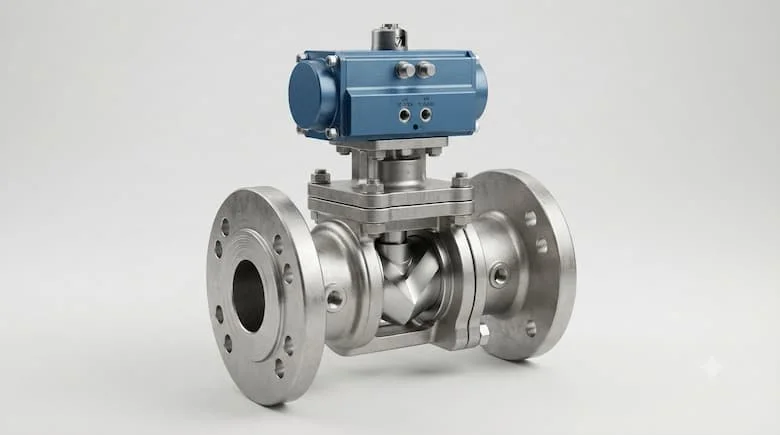

V ball valve (V-Port Ball Valve) là loại van bi điều khiển có viên bi được gia công khe chữ V, giúp kiểm soát và điều tiết lưu lượng chất lỏng, khí hoặc hơi với độ chính xác cao hơn so với van bi tiêu chuẩn. Thiết kế hình chữ V ở cửa bi tạo ra hiệu ứng cắt dòng tối ưu, cho phép dòng lưu chất dịch chuyển mượt mà theo từng góc xoay của trục van.

Nguyên lý hoạt động

Nguyên lý vận hành dựa trên cấu trúc viên bi khoét rãnh V đặc biệt:

• Khi trục van xoay, tiết diện mở của khe chữ V thay đổi theo góc quay tương ứng.

• Lưu lượng được điều chỉnh tuyến tính hoặc theo đặc tính Equal Percentage (tỷ lệ phần trăm đẳng trị).

• Thiết bị này cực kỳ thích hợp cho việc kết hợp với các bộ truyền động tự động (actuator) để nhận tín hiệu điều khiển từ hệ thống trung tâm.

Cấu Tạo Và Các Loại V Port Ball Valve Phổ Biến

Cấu tạo chi tiết

Một thiết bị v port ball valve tiêu chuẩn được cấu thành từ các bộ phận chịu lực và điều khiển chất lượng cao:

• Valve Body (Thân van): Chứa các chi tiết và chịu áp lực dòng chảy.

• V-Port Ball (Bi khoét chữ V): Chi tiết cốt lõi thực hiện nhiệm vụ điều tiết.

• Stem (Trục van): Truyền lực từ bộ truyền động xuống viên bi.

• Seat & Seal (Ghế van và gioăng): Đảm bảo độ kín khít tuyệt đối khi đóng.

• Packing & Bonnet (Gioăng trục và nắp van): Ngăn chặn rò rỉ lưu chất ra môi trường.

• Actuator & Positioner: Bộ truyền động điện/khí nén kết hợp bộ định vị giúp điều khiển góc mở chính xác.

Phân loại đa dạng

• Phân loại theo góc V-Port: Gồm các góc 15°, 30°, 60° và 90°, trong đó góc nhỏ dùng để điều tiết lưu lượng nhỏ hoặc tỉ lệ tinh vi, góc lớn dùng cho lưu lượng cao hơn.

• Phân loại theo thân van: Dạng một mảnh (One Piece), hai mảnh (Two Piece) hoặc ba mảnh (Three Piece).

• Phân loại theo phương thức điều khiển: Vận hành bằng tay gạt thủ công, điều khiển bằng khí nén hoặc động cơ điện tự động hóa.

Thông Số Kỹ Thuật Và So Sánh Chuyên Sâu

Thông số kỹ thuật quan trọng

• Kích thước: Trải dài từ DN15 đến DN300, phù hợp với nhiều quy mô đường ống.

• Áp suất làm việc: Đa dạng các mức PN16, PN25, PN40, hoặc tiêu chuẩn quốc tế ANSI Class 150, Class 300.

• Vật liệu chế tạo: Thép đúc WCB, inox CF8, CF8M, thép không gỉ 304 và 316.

• Kiểu kết nối: Mặt bích (Flanged), nối ren (Threaded) hoặc hàn (Welded) tuân thủ tiêu chuẩn ANSI, DIN, JIS, ISO 5211.

V Port Ball Valve khác Ball Valve thông thường như thế nào?

Vì sao nên sử dụng v port ball valve?

Việc sử dụng dòng van này giúp kiểm soát lưu lượng dòng chảy vô cùng chính xác, hạn chế tối đa hiện tượng xói mòn ghế van nhờ góc cắt V, giảm thiểu rung động đường ống và là mảnh ghép hoàn hảo cho các dây chuyền tự động hóa công nghiệp. Nếu không sử dụng đúng loại van điều tiết, hệ thống sẽ gặp tình trạng sụt áp, dòng chảy không ổn định và nhanh chóng làm hỏng thiết bị.

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

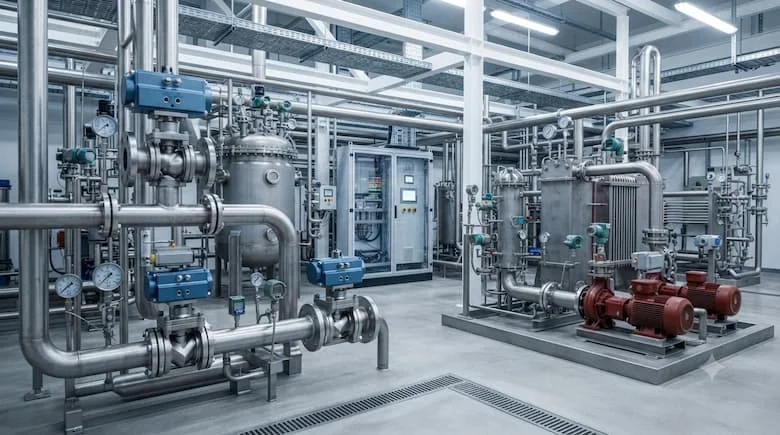

Ứng dụng thực tế

V port ball valve được tin dùng trong các ngành công nghiệp đòi hỏi độ khắt khe cao:

• Nhà máy sản xuất giấy và bột giấy (điều tiết dòng hóa chất nấu bột).

• Nhà máy hóa chất, lọc hóa dầu và năng lượng.

• Ngành công nghiệp thực phẩm, đồ uống và xử lý nước cấp, nước thải.

• Hệ thống điều hòa không khí trung tâm HVAC và nhà máy xi măng.

Khi nào nên lựa chọn?

Bạn nên đầu tư thiết bị này khi hệ thống yêu cầu điều tiết lưu lượng liên tục, tham gia vào vòng lặp điều khiển PID tự động, hoặc khi lưu chất chứa các hạt rắn nhỏ có khả năng mài mòn cao mà van bi thường không đáp ứng được.

Sai lầm phổ biến khi lắp đặt và sử dụng

• Dùng v ball valve như một van đóng/mở đơn thuần thay vì tận dụng tính năng điều tiết.

• Chọn sai góc V-Port khiến dải điều chỉnh lưu lượng không khớp với công suất thực tế.

• Chọn sai thông số actuator hoặc không hiệu chỉnh bộ định vị (positioner) trước khi vận hành.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Checklist lựa chọn chuẩn kỹ thuật

✅ Xác định dải lưu lượng cần điều khiển của hệ thống.

✅ Đo lường áp suất và nhiệt độ làm việc tối đa.

✅ Xác định tính chất môi chất (có tính ăn mòn hay chứa hạt rắn).

✅ Lựa chọn góc V-Port phù hợp.

✅ Quyết định dùng bộ truyền động điện hay khí nén.

✅ Chọn vật liệu thân van và tiêu chuẩn kết nối tương thích.

Hướng dẫn lắp đặt và bảo trì đúng cách

1. Lắp đặt van theo đúng chiều mũi tên chỉ dẫn dòng chảy trên thân.

2. Hiệu chỉnh hành trình của actuator và kiểm tra tín hiệu từ bộ positioner.

3. Kiểm tra độ kín khít của ghế van và vòng đệm packing trước khi chạy hệ thống.

4. Định kỳ bôi trơn phần trục van (stem) và kiểm tra độ rò rỉ để đảm bảo thiết bị luôn vận hành ổn định.

Câu Hỏi Thường Gặp (FAQ)

1.V ball valve khác Ball Valve thông thường như thế nào?

Khác biệt lớn nhất nằm ở viên bi khoét rãnh chữ V, giúp kiểm soát và điều tiết lưu lượng dòng chảy tuyến tính thay vì chỉ đóng/mở ngắt quãng như van bi thường.

2.V-Port 30° và 60° khác nhau ở điểm nào?

Góc 30° phù hợp để điều tiết các dòng lưu lượng nhỏ với độ tinh vi cao, trong khi góc 60° hoặc 90° cho phép lưu lượng đi qua lớn hơn ở cùng một góc mở.

3.Có thể dùng v port ball valve để đóng mở hoàn toàn không?

Hoàn toàn được, cấu trúc bi chữ V vẫn đảm bảo khả năng đóng kín khít giống như van bi tiêu chuẩn khi xoay về góc 0° hoặc 90°.

4.V port ball valve có phù hợp với hệ thống điều khiển tự động không?

Rất phù hợp, thiết bị này thường đi kèm bộ truyền động khí nén hoặc điện để kết nối trực tiếp với tủ điều khiển trung tâm PLC/DCS.

Kết Luận

Tóm lại, v ball valve là giải pháp tối ưu cho các hệ thống cần điều tiết lưu lượng chính xác. Thiết kế khe chữ V giúp kiểm soát dòng chảy ổn định, giảm mài mòn và tăng hiệu suất vận hành. Lựa chọn đúng góc V-Port, vật liệu và bộ truyền động sẽ giúp hệ thống hoạt động bền bỉ, tiết kiệm chi phí bảo trì.
