Van Xoay Chiều Là Gì? Giải Pháp Điều Hướng Dòng Lưu Chất Cho Hệ Thống Thủy Lực Và Khí Nén

Trong các hệ thống tự động hóa sử dụng năng lượng chất lỏng hoặc khí nén, việc kiểm soát hướng chuyển động của các cơ cấu chấp hành là yếu tố quyết định sự chính xác của toàn bộ dây chuyền. Nhiều thiết bị trong nhà máy cần thay đổi hướng chuyển động liên tục, nhưng chắc chắn bạn không thể điều khiển xi lanh tiến lùi nếu thiếu đi sự hiện diện của các thiết bị điều hướng. Sự ra đời của van đảo chiều đã giải quyết trọn vẹn bài toán này, giúp kiểm soát dòng lưu chất một cách linh hoạt và tối ưu.

Vậy van đảo chiều là gì và vì sao nó đóng vai trò cốt lõi trong các hệ thống điều khiển hiện đại? Hãy cùng chuyên gia phân tích chi tiết ngay sau đây.

Van Xoay Chiều Là Gì?

Định nghĩa

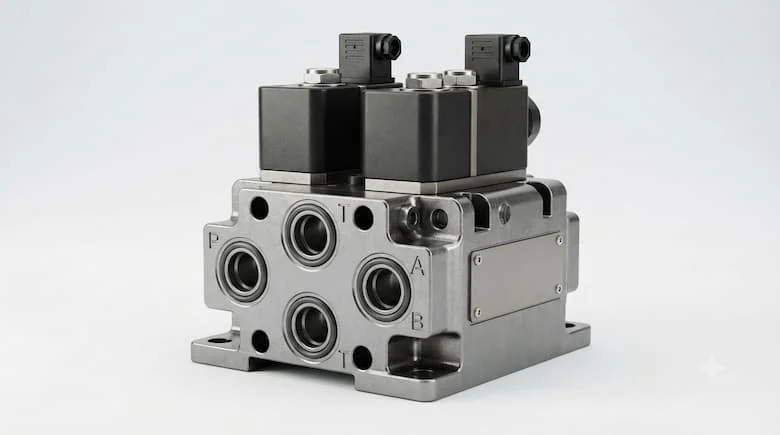

Van xoay chiều (Directional Control Valve) là thiết bị dùng để thay đổi hướng dòng chảy của dầu thủy lực hoặc khí nén nhằm điều khiển chuyển động của xi lanh, động cơ thủy lực và các cơ cấu chấp hành khác. Thông qua việc đóng mở các cửa dẫn khác nhau, thiết bị này định hướng nguồn năng lượng đi đến đúng vị trí cần thực hiện công việc.

Nguyên lý hoạt động

Cơ chế vận hành của van đảo chiều dựa trên sự dịch chuyển của con trượt hoặc lõi van bên trong thân:

• Khi nhận tín hiệu tác động, con trượt dịch chuyển làm thay đổi đường đi của lưu chất giữa các cửa van.

• Hệ thống có thể được điều khiển linh hoạt bằng tay gạt, cuộn coil điện từ, áp lực khí nén hoặc dòng thủy lực.

• Thiết bị chuyển đổi qua lại giữa các trạng thái đóng, mở và chuyển hướng dòng chảy một cách mượt mà, giúp cơ cấu chấp hành vận hành chính xác theo chu trình lập sẵn.

Cấu Tạo Và Các Loại Van Đảo Chiều Phổ Biến

Cấu tạo chi tiết

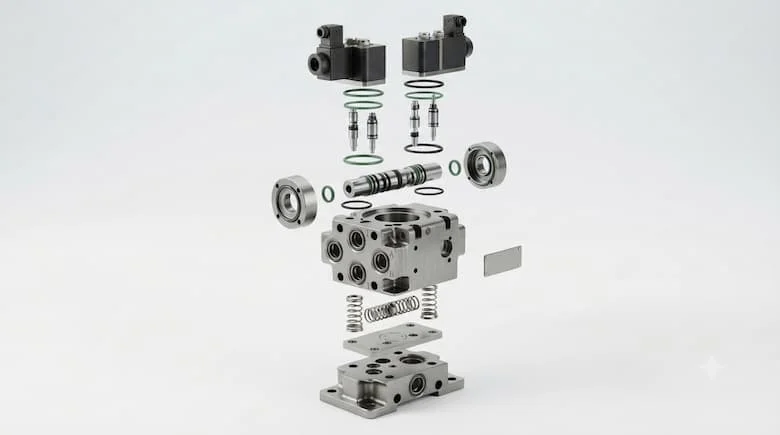

Một bộ van đảo chiều tiêu chuẩn được cấu thành từ các bộ phận chính chịu áp lực cao:

• Thân van (Valve Body): Chứa hệ thống đường dẫn và các cửa kết nối lưu chất.

• Con trượt (Spool): Chi tiết di động quyết định hướng đi của dòng chảy.

• Cửa P, T, A, B: Các cổng cấp áp lực, cổng xả về thùng/môi trường và cổng làm việc ra xi lanh.

• Lò xo hồi (Spring): Giúp con trượt trở về vị trí ban đầu khi ngắt tín hiệu điều khiển.

• Cuộn coil điện từ (Solenoid Coil): Tạo từ trường dịch chuyển con trượt (đối với van điện từ).

• Bộ truyền động: Tay gạt hoặc cổng tín hiệu phụ trợ.

Các loại phổ biến

• Phân loại theo số cửa và số vị trí: Gồm các dòng van 2/2, van 3/2, van 4/2, van 4/3, van 5/2 và van 5/3, đáp ứng mọi yêu cầu phức tạp của mạch thủy lực, khí nén.

• Phân loại theo phương thức điều khiển: Vận hành thủ công bằng tay gạt, điều khiển tự động bằng điện từ (single/double solenoid), điều khiển bằng khí nén hoặc thủy lực.

Thông Số Kỹ Thuật Và So Sánh Chuyên Sâu

Thông số kỹ thuật quan trọng

• Kích thước cổng kết nối: Thường tính theo hệ inch hoặc tiêu chuẩn ren (G1/4, G3/8...) hoặc đế van tiêu chuẩn ISO, CETOP.

• Áp suất làm việc & Lưu lượng: Phải tương thích với bơm và cơ cấu chấp hành của hệ thống.

• Điện áp cuộn coil: Đa dạng lựa chọn như 12V, 24VDC, 110VAC hoặc 220VAC.

• Nhiệt độ làm việc & Vật liệu: Hợp kim nhôm, gang hoặc thép chịu lực cao kết hợp gioăng chống mài mòn.

Van đảo chiều khác gì van một chiều?

Vì sao nên sử dụng van đảo  chiều?

Việc tích hợp thiết bị này giúp hệ thống đạt độ chính xác cực cao trong việc điều khiển hành trình, nâng cao tính tự động hóa, đảo chiều chuyển động cực nhanh, tối ưu hóa hiệu suất làm việc của máy móc và dễ dàng kết nối trực tiếp với tủ điều khiển trung tâm PLC. Nếu thiếu đi linh kiện này, các dây chuyền tự động sẽ hoàn toàn tê liệt.

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

Ứng dụng thực tế

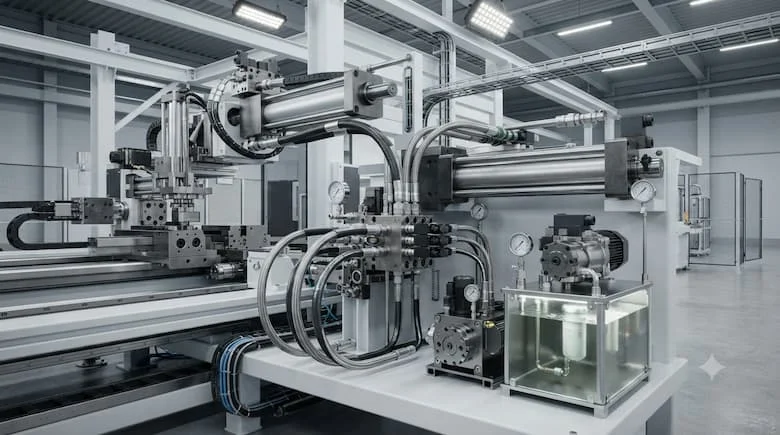

Van đảo chiều xuất hiện trong hầu hết các cỗ máy công nghiệp nặng và tự động hóa:

• Các loại máy ép thủy lực, máy dập và máy ép nhựa công suất lớn.

• Trung tâm gia công cơ khí chính xác CNC và robot công nghiệp.

• Dây chuyền đóng gói tự động và các hệ thống xi lanh khí nén phức tạp.

Khi nào nên lựa chọn?

Bạn bắt buộc phải sử dụng dòng van này khi hệ thống cần điều khiển xi lanh hai chiều (tiến/lùi), điều khiển động cơ thủy lực quay đảo chiều, hoặc khi ứng dụng đòi hỏi chu trình tự động hóa tuần tự được lập trình qua PLC.

Sai lầm phổ biến khi lắp đặt

• Chọn sai số cửa hoặc sai lưu lượng khiến xi lanh bị giật, yếu hoặc chuyển động chậm.

• Chọn sai điện áp cuộn coil gây cháy nổ thiết bị.

• Đấu nối nhầm lẫn các cổng P, T, A, B làm tê liệt mạch thủy lực.

• Bỏ qua khâu lọc dầu/khí nén sạch, dẫn đến kẹt con trượt do cặn bẩn.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Checklist lựa chọn chuẩn kỹ thuật

✅ Xác định rõ môi chất (dầu thủy lực hay khí nén).

✅ Đo lường áp suất và lưu lượng yêu cầu của hệ thống.

✅ Chọn đúng số cửa và số vị trí phù hợp với sơ đồ mạch.

✅ Xác định điện áp điều khiển (24VDC, 220VAC...).

✅ Lựa chọn kiểu điều khiển (điện từ, tay gạt hay khí nén) và chuẩn lắp đặt ISO/CETOP.

Hướng dẫn lắp đặt và bảo trì đúng cách

1. Kiểm tra kỹ sơ đồ chân đế, đảm bảo đấu chính xác các cổng P (cấp áp), T (xả), A và B (ra xi lanh).

2. Kiểm tra thông số điện áp của cuộn coil trước khi cấp nguồn.

3. Đảm bảo nguồn dầu hoặc khí nén cấp vào phải được lọc sạch bụi bẩn và hơi nước.

4. Thường xuyên kiểm tra hiện tượng rò rỉ tại các mặt bích, đồng thời thay thế bộ gioăng phớt định kỳ để kéo dài tuổi thọ thiết bị.

Câu Hỏi Thường Gặp (FAQ)

1.Van xoay chiều có phải van đảo chiều không?

Đúng vậy, trong kỹ thuật thủy lực và khí nén, người ta thường gọi đây là van đảo chiều hoặc van phân phối dòng chảy.

2.Van đảo chiều và van một chiều khác nhau thế nào?

Van đảo chiều chủ yếu dùng để đổi hướng dòng chảy đến các cơ cấu chấp hành khác nhau, trong khi van một chiều chỉ cho phép lưu chất đi một hướng và ngăn dòng chảy ngược.

3.Nên chọn van 4/3 hay 5/2?

Tùy thuộc vào trạng thái dừng của xi lanh: van 4/3 cho phép dừng xi lanh ở giữa hành trình (trạng thái giữa đóng/xả), trong khi van 5/2 phù hợp cho các hành trình tiến lùi đơn thuần không cần dừng lưng chừng.

4.Van xoay chiều dùng cho khí nén được không?

Hoàn toàn được, có các dòng van chuyên dụng riêng cho khí nén (pneumatic directional valve) và dầu thủy lực (hydraulic directional valve).

Kết Luận

Tóm lại, van xoay chiều là thiết bị quan trọng trong hệ thống thủy lực và khí nén, giúp điều khiển hướng dòng lưu chất và chuyển động của cơ cấu chấp hành. Việc lựa chọn đúng số cửa, số vị trí, điện áp và lưu lượng sẽ đảm bảo hệ thống hoạt động ổn định, an toàn và hiệu quả. Nên lựa chọn sản phẩm đạt tiêu chuẩn và phù hợp với điều kiện vận hành thực tế.
