Van 300 Có Thực Sự Là Loại Van Chịu Áp Suất Cao? Giải Mã Chi Tiết Từ Chuyên Gia

Trong quá trình thiết kế và vận hành các hệ thống đường ống công nghiệp, thuật ngữ Class 300 thường xuyên xuất hiện trong các bản vẽ kỹ thuật. Tuy nhiên, không ít người mua hàng hoặc kỹ sư mới vào nghề thường lúng túng, thậm chí nhầm lẫn tai hại giữa ký hiệu này với kích thước đường ống (DN300) hoặc áp lực danh định (PN300). Sự mơ hồ này nếu không được làm rõ rất dễ dẫn đến việc chọn sai thiết bị, gây mất an toàn nghiêm trọng cho toàn bộ hệ thống.

Thực tế, "300" ở đây thường là ANSI Class 300, thể hiện cấp áp lực chuẩn mực của van công nghiệp trong các môi trường khắc nghiệt. Hãy cùng phân tích sâu hơn về dòng thiết bị này ngay sau đây.

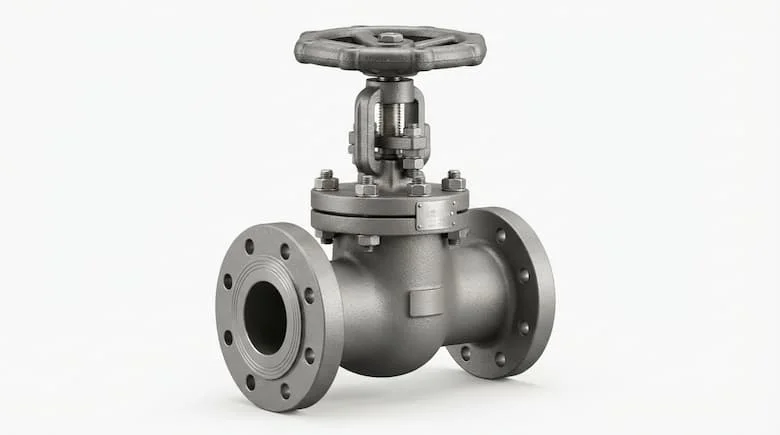

Van 300 (Class 300) Là Gì?

Van 300 hay Van Class 300 là van công nghiệp được chế tạo theo tiêu chuẩn ANSI/ASME với cấp áp lực Class 300, phù hợp cho các hệ thống có áp suất và nhiệt độ làm việc cao như hơi nước, dầu khí, hóa chất và năng lượng.

Thuật ngữ "Class" biểu thị hệ thống cấp áp lực theo tiêu chuẩn Bắc Mỹ (ANSI/ASME), trong đó con số 300 không đại diện cho một con số áp suất tuyệt đối bằngPSI cố định, mà nó thay đổi tùy thuộc vào nhiệt độ làm việc của lưu chất và vật liệu chế tạo van. Cần nhấn mạnh rằng Class 300 hoàn toàn không phải là van có kích thước định danh DN300 (đường kính ống phi 300mm), việc nhầm lẫn này sẽ khiến bạn mua phải thiết bị sai hoàn toàn về mặt hình học và công năng.

Nguyên lý hoạt động

Tùy thuộc vào cấu trúc, Class 300 thực hiện các chức năng cơ bản bao gồm đóng, mở hoặc điều tiết dòng chảy của lưu chất. Khi vận hành, dòng lưu chất đi qua van sẽ chịu sự kiểm soát của đĩa van hoặc bi van di chuyển dọc theo hoặc vuông góc với trục dòng chảy, đảm bảo áp lực và lưu lượng tuân thủ đúng yêu cầu kỹ thuật của hệ thống.

Cấu Tạo Và Các Loại Class 300 Phổ Biến

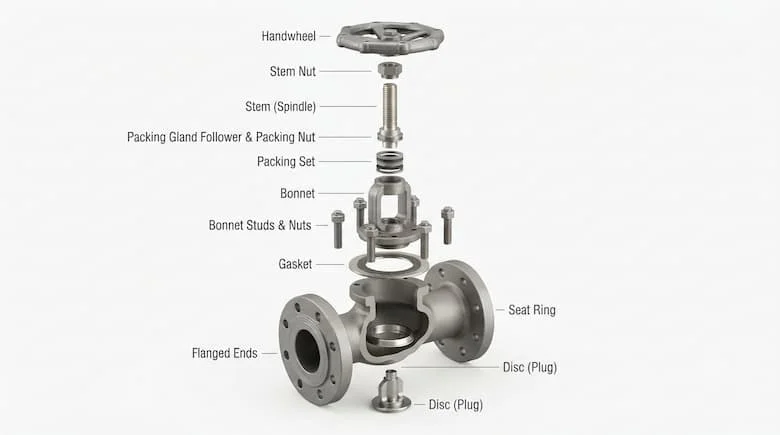

Cấu tạo chi tiết

Một thiết bị Class 300 tiêu chuẩn được cấu thành từ các bộ phận chính chịu lực cực tốt:

• Body (Thân van): Chịu áp lực chính từ đường ống.

• Bonnet (Nắp van): Cố định và bịt kín phần thân phía trên.

• Stem (Trục van): Truyền chuyển động từ bộ điều khiển xuống đĩa van.

• Disc / Ball (Đĩa van / Bi van): Trực tiếp chặn hoặc mở dòng chảy.

• Seat (Ghế van): Tạo độ kín khít khi van đóng hoàn toàn.

• Packing & Gasket (Gioăng và vòng đệm): Ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

• Actuator hoặc tay quay: Bộ phận vận hành thủ công hoặc tự động.

Phân loại và so sánh

Tùy vào nhu cầu hệ thống, Class 300 được chia thành nhiều dạng khác nhau:

Thông Số Kỹ Thuật Và Sự Khác Biệt Giữa Class 300 Và Class 150

Thông số kỹ thuật chung

• Pressure Class: ANSI Class 300 (áp suất làm việc thay đổi theo biểu đồ nhiệt độ - áp suất của vật liệu).

• Kích thước: Đa dạng từ DN15 đến DN600+.

• Kiểu kết nối: Mặt bích (Flanged), hàn đối đầu (Butt Weld), hàn lồng (Socket Weld) hoặc nối ren (Threaded).

• Vật liệu chế tạo: Thép đúc WCB, A105, inox CF8, CF8M, hợp kim thép chịu nhiệt cao.

• Tiêu chuẩn thiết kế: ANSI, ASME B16.34, API, MSS.

Van Class 300 khác gì Van Class 150?

So với Class 150, Class 300 có độ dày thân van lớn hơn đáng kể, trọng lượng nặng hơn, khả năng chịu áp suất và nhiệt độ cao gấp đôi, do đó giá thành cũng cao hơn và thường được ứng dụng trong các hệ thống năng lượng, lọc hóa dầu nặng.

Vì sao cần lựa chọn đúng van Class 300?

Việc lựa chọn chuẩn xác giúp đảm bảo tính an toàn tuyệt đối, kéo dài tuổi thọ thiết bị, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất độc hại và tuân thủ tuyệt đối các tiêu chuẩn thiết kế kỹ thuật khắt khe của nhà máy.

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

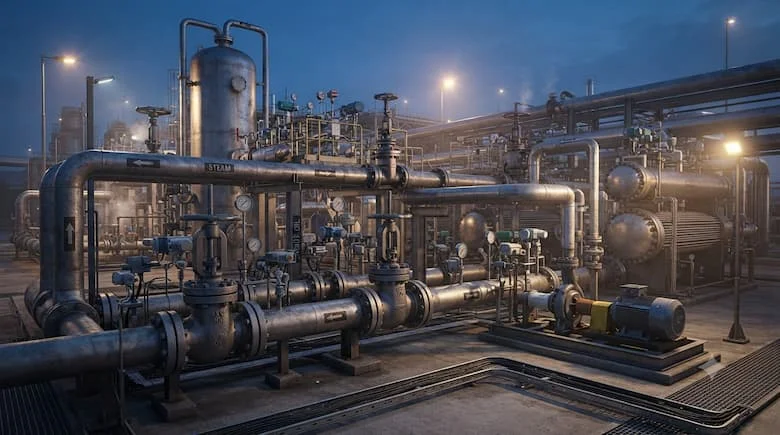

Class 300 được sử dụng ở đâu?

Nhờ khả năng chịu áp lực và nhiệt độ vượt trội, thiết bị này hiện diện khắp nơi trong:

• Các nhà máy lọc hóa dầu và hệ thống dẫn dầu khí.

• Hệ thống hơi nước áp suất cao, hơi quá nhiệt.

• Nhà máy điện nhiệt điện, thủy điện và năng lượng nguyên tử.

• Hệ thống xử lý khí hóa lỏng LNG và khí nén công nghiệp.

Khi nào nên dùng Class 300?

Bạn bắt buộc phải sử dụng dòng van này khi hệ thống làm việc ở dải áp suất vượt quá giới hạn của Class 150, nhiệt độ dòng chảy cao, hoặc khi bản vẽ thiết kế dự án tuân thủ nghiêm ngặt tiêu chuẩn ANSI của Mỹ cho đường ống dầu khí và hơi quá nhiệt.

Sai lầm phổ biến khi lựa chọn

• Nhầm lẫn khái niệm Class với tiêu chuẩn áp lực PN (ví dụ nghĩ Class 300 tương đương PN300).

• Nhầm lẫn Class 300 với kích thước ống DN300.

• Chọn sai vật liệu (dùng gang hoặc inox thông thường cho hệ thống nhiệt độ siêu cao thay vì thép hợp kim A105/WCB).

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Checklist lựa chọn van 300 chuẩn kỹ thuật:

✅ Xác định chính xác áp suất làm việc tối đa của hệ thống.

✅ Kiểm tra nhiệt độ dòng lưu chất.

✅ Xác định tính chất môi chất (nước, hóa chất, dầu, hơi quá nhiệt).

✅ Chọn kích thước DN và kiểu kết nối phù hợp (mặt bích/hàn).

✅ Kiểm tra tiêu chuẩn vật liệu thân van và gioăng làm kín.

Quy trình lắp đặt và bảo trì

1. Kiểm tra mặt bích: Đảm bảo bề mặt bích sạch sẽ, không bám bẩn hoặc biến dạng.

2. Lắp gasket: Sử dụng gioăng làm kín đúng tiêu chuẩn chịu áp cho Class 300.

3. Siết bulong: Siết đều lực theo hình chữ thập để phân bổ áp lực đều lên mặt bích.

4. Kiểm tra seat và packing: Đảm bảo trục van không bị rò rỉ qua lớp chèn packing.

5. Thử áp: Tiến hành test áp suất thủy lực toàn hệ thống trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp (FAQ)

1.Van 300 chịu được bao nhiêu áp?

Áp suất chịu đựng của van phụ thuộc vào nhiệt độ và vật liệu, ví dụ với thép WCB ở nhiệt độ phòng, van chịu được áp suất xấp xỉ 51 BAR (khoảng 740 PSI).

2.Van Class 300 có phải PN300 không?

Không. Class 300 không tương đương với PN300; hệ số quy đổi áp lực của Class 300 thực tế chỉ xấp xỉ chuẩn PN50 tùy theo nhiệt độ.

3.Van Class 300 dùng cho hơi nước được không?

Hoàn toàn được, đây là một trong những ứng dụng phổ biến nhất của dòng van này trong các nhà máy nhiệt điện.

4.Nên chọn inox hay thép đúc cho van Class 300?

Tùy thuộc vào môi chất: dùng thép đúc (WCB/A105) cho dầu khí, hơi nước thông thường và dùng inox (CF8/CF8M) nếu môi chất có tính ăn mòn hóa học cao.

Kết Luận

Tóm lại, van 300 (Class 300) là dòng van công nghiệp chuyên dụng dành cho hệ thống áp suất và nhiệt độ cao theo tiêu chuẩn ANSI/ASME. Việc lựa chọn đúng cấp áp lực, vật liệu và kiểu kết nối giúp đảm bảo an toàn, giảm rò rỉ và tăng tuổi thọ hệ thống. Cần xác định rõ môi chất, điều kiện vận hành và tiêu chuẩn kỹ thuật trước khi lựa chọn để tối ưu hóa hiệu quả đầu tư.
