Tất Tần Tật Về Steam Valve: Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế

Steam Valve đóng vai trò gì trong hệ thống hơi nước?

Hơi nước đóng vai trò là nguồn năng lượng truyền nhiệt chủ lực trong các nhà máy công nghiệp, từ ngành dệt nhuộm, thực phẩm cho đến hóa chất và năng lượng. Để vận chuyển và kiểm soát dòng năng lượng khổng lồ này, hệ thống buộc phải sử dụng steam valve( hay Van hơi) chuyên dụng thay vì các loại van thông thường.

Việc vận hành sai loại van trong hệ thống hơi nóng mang lại những rủi ro cực kỳ lớn:

• Rò rỉ lưu chất gây thất thoát năng lượng nghiêm trọng.

• Mất áp suất làm giảm hiệu suất truyền nhiệt của toàn bộ dây chuyền.

• Cháy gioăng và hỏng bề mặt làm kín do không chịu được nền nhiệt độ quá cao.

• Giảm tuổi thọ thiết bị và đe dọa trực tiếp đến sự an toàn của nhân viên vận hành.

Vậy van hơi là gì và tại sao nó lại đóng vai trò quan trọng đến vậy trong các nhà máy hiện đại? Hãy cùng chúng tôi phân tích chi tiết ngay sau đây.

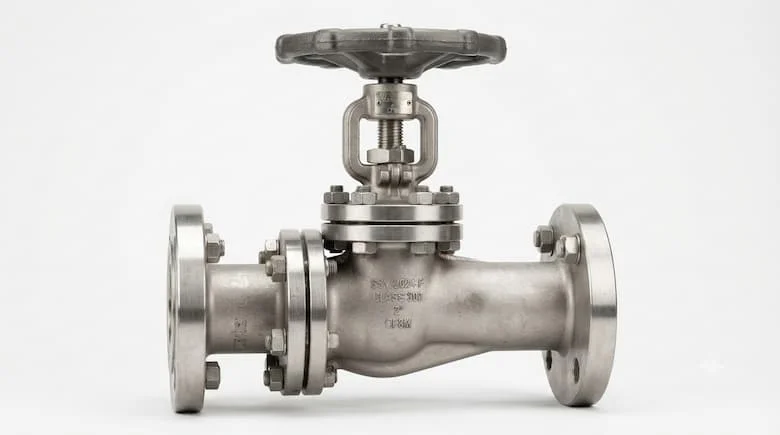

Steam Valve là gì?

Steam Valve là loại van công nghiệp được thiết kế chuyên dụng để kiểm soát, đóng mở hoặc điều tiết dòng hơi nước có nhiệt độ và áp suất cao trong các hệ thống công nghiệp.

Khác với water valve (van nước) hay gas valve (van khí gas), van hơi phải đối mặt với chu kỳ nhiệt độ khắc nghiệt, hiện tượng ngưng tụ thành nước (water hammer) và áp suất lớn. Do đó, vật liệu cấu thành van hơi đòi hỏi khả năng chịu nhiệt siêu việt, chống ăn mòn và độ giãn nở vì nhiệt cực thấp để đảm bảo độ kín tuyệt đối.

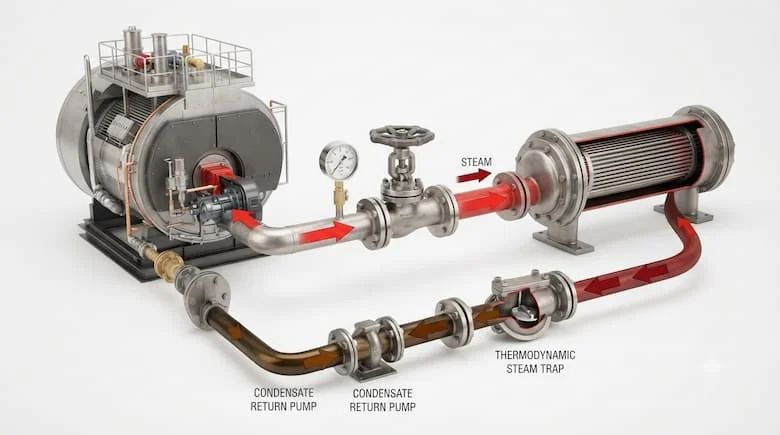

Nguyên lý hoạt động của van hơi

Dòng hơi nước mang năng lượng lớn đi qua thân van, nơi có sự hiện diện của đĩa van (disc) kết nối với trục van (stem). Khi bộ truyền động (actuator) hoặc vô lăng tác động, trục van sẽ dịch chuyển nâng hoặc hạ đĩa van.

• Trạng thái đóng: Đĩa van áp chặt vào ghế van (seat), chặn hoàn toàn dòng hơi đi qua.

• Trạng thái mở: Đĩa van được nhấc lên hoàn toàn, tạo khoảng trống tối đa cho dòng hơi lưu thông với mức tổn thất áp suất thấp nhất.

• Trạng thái điều tiết: Đĩa van mở một phần để bóp hoặc nới lỏng lưu lượng hơi đi qua, đáp ứng chính xác nhu cầu nhiệt của phụ tải.

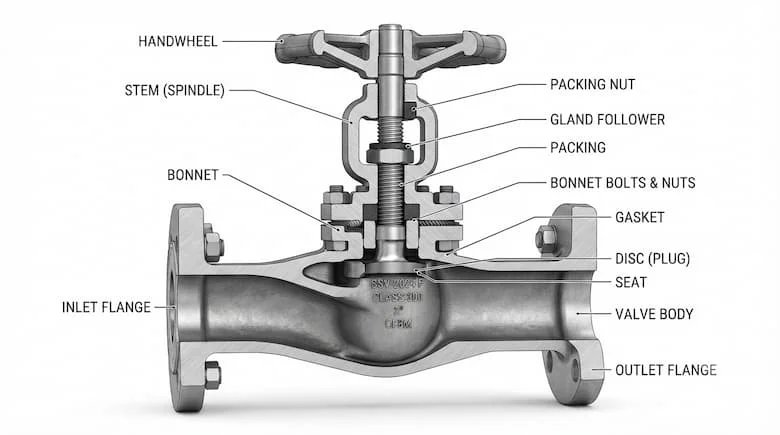

Cấu tạo của van hơi

Một chiếc van hơi tiêu chuẩn được cấu thành từ các bộ phận chính chịu lực và chịu nhiệt cao:

• Body (Thân van): Chịu áp lực chính của dòng hơi, thường đúc dày từ vật liệu hợp kim chịu nhiệt.

• Bonnet (Nắp van): Cố định phần thân, chứa trục van và bảo vệ các chi tiết bên trong.

• Stem (Trục van): Truyền lực từ tay quay hoặc bộ truyền động xuống đĩa van.

• Disc (Đĩa van): Bộ phận trực tiếp tiếp xúc và chặn dòng hơi.

• Seat (Ghế van): Bề mặt tiếp xúc với đĩa van khi đóng kín.

• Packing (Gói đóng kín / Cổ van): Ngăn hơi rò rỉ ngược ra ngoài theo trục van.

• Gasket (Gioăng đệm): Làm kín khe hở giữa thân van và nắp van.

• Handwheel (Tay quay) / Actuator (Bộ truyền động điện/khí nén): Cung cấp lực vận hành van.

Các loại van hơi phổ biến

Tùy vào vị trí và mục đích sử dụng, thị trường hiện nay chia van hơi thành các dòng chính sau đây:

Thông số kỹ thuật quan trọng khi lựa chọn van hơi

Để hệ thống vận hành ổn định, việc nắm rõ các thông số kỹ thuật của van hơi là điều kiện tiên quyết:

• Pressure Rating (Áp suất định mức): Các tiêu chuẩn phổ biến bao gồm PN16, PN25, PN40 hoặc các cấp chịu lực theo chuẩn Mỹ như Class 150, Class 300, Class 600.

• Temperature (Nhiệt độ): Dải nhiệt độ làm việc rất rộng, có thể từ -180°C đến 550°C tùy thuộc vào việc sử dụng hơi bão hòa hay hơi quá nhiệt.

• Connection (Kiểu kết nối): Gồm kết nối mặt bích (Flanged), nối ren (Threaded), hàn socket (Socket Weld) hoặc hàn giáp mép (Butt Weld).

• Material (Vật liệu thân van): Thường dùng Gang cầu (Ductile Iron), Thép carbon (Carbon Steel / WCB), Thép không gỉ (Stainless Steel CF8, CF8M) hoặc Đồng (Bronze).

• Standard (Tiêu chuẩn): Đáp ứng các bộ tiêu chuẩn công nghiệp quốc tế như ANSI, JIS, DIN, BS.

• Size (Kích thước): Đa dạng từ cỡ nhỏ DN15 đến các đường ống lớn DN600+.

Van hơi khác gì các loại van công nghiệp khác?

Van hơi được sử dụng ở đâu?

Van hơi hiện diện trong hầu hết các dây chuyền sản xuất công nghiệp nặng và nhẹ có sử dụng nhiệt:

• Nhà máy thực phẩm & Nhà máy bia: Cung cấp nhiệt cho hệ thống nấu, thanh trùng và sấy sản phẩm.

• Dệt nhuộm & Giấy: Cung cấp hơi cho các lô sấy, máy ép nhiệt và bể nhuộm vải.

• Hóa chất & Dược phẩm: Gia nhiệt phản ứng hóa học, tiệt trùng thiết bị y tế.

• Lò hơi & HVAC & Điện & Dầu khí: Điều tiết dòng năng lượng tổng toàn khu vực nhà máy.

Khi nào nên lựa chọn van hơi?

Bạn bắt buộc phải đầu tư dòng van hơi chuyên dụng thay vì các loại van thông thường trong các trường hợp:

• Hệ thống vận hành ở nền nhiệt độ cao và áp suất lớn.

• Môi chất là hơi bão hòa hoặc hơi quá nhiệt.

• Cần điều tiết lưu lượng dòng chảy chính xác hoặc yêu cầu đóng mở liên tục với tần suất cao.

Những sai lầm phổ biến khi chọn van hơi

• Dùng van nước cho hệ thống hơi. Làm cháy seat (hỏng đệm làm kín) ngay lần vận hành đầu tiên do nhiệt độ cao làm chảy nhựa/cao su.

• Chọn sai vật liệu. Gây ăn mòn cấu trúc van nhanh chóng dưới tác động của dòng hơi có độ ẩm cao.

• Chọn sai pressure class. Gây hiện tượng rò rỉ lưu chất tại các mặt bích hoặc nắp van.

• Không bảo dưỡng định kỳ. Dẫn đến tình trạng kẹt van, gãy trục hoặc không thể cô lập hệ thống khi xảy ra sự cố khẩn cấp.

Hướng dẫn lựa chọn van hơi phù hợp

Trước khi đưa ra quyết định mua sắm, hãy trả lời nhanh bộ checklist kỹ thuật sau:

✅ Nhiệt độ dòng hơi là bao nhiêu độ C?

✅ Áp suất làm việc tối đa của hệ thống là bao nhiêu?

✅ Môi chất là hơi bão hòa hay hơi quá nhiệt?

✅ Hệ thống có yêu cầu điều tiết lưu lượng hay chỉ đóng/mở hoàn toàn?

✅ Tiêu chuẩn kết nối đường ống là gì (Mặt bích, ren hay hàn)?

✅ Vật liệu thân và đĩa van nào phù hợp với môi trường nhà máy?

✅ Vận hành thủ công bằng tay quay hay tích hợp bộ điều khiển tự động?

Lưu ý khi lắp đặt và bảo trì van hơi

• Chiều lắp & Hướng dòng chảy: Luôn tuân thủ mũi tên chỉ hướng dòng chảy khắc nổi trên thân van.

• Khoảng cách bảo trì: Đảm bảo không gian thoáng để thao tác tháo lắp tay quay hoặc bộ truyền động.

• Kiểm tra định kỳ: Thường xuyên kiểm tra gioăng làm kín, bề mặt seat, trục packing và phát hiện sớm hiện tượng rò rỉ hơi để xử lý kịp thời, vệ sinh cặn bẩn bám dính.

FAQ

1.Steam Valve có chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào vật liệu, các dòng van hơi công nghiệp tiêu chuẩn có thể chịu đựng dải nhiệt từ âm sâu đến 550°C.

2.Van hơi dùng vật liệu nào tốt nhất?

Thép đúc (Carbon Steel / WCB) và Thép không gỉ (Stainless Steel CF8M) là hai dòng vật liệu tối ưu nhất cho hệ thống hơi nóng áp lực cao.

3.Van hơi và Globe Valve có giống nhau không?

Globe Valve là một dạng cấu trúc cụ thể của van hơi, nổi tiếng với khả năng điều tiết lưu lượng hơi vượt trội.

4.Có thể dùng Ball Valve cho hơi nước không?

Có, nhưng chỉ dùng cho hệ thống hơi áp suất trung bình và cần lưu ý chọn loại bi van kết hợp gioăng kim loại hoặc PTFE chịu nhiệt đặc biệt.

5.Bao lâu nên bảo trì van hơi một lần?

Nên kiểm tra tổng thể và bảo dưỡng định kỳ từ 6 tháng đến 1 năm một lần tùy thuộc vào tần suất vận hành của nhà máy.

Tổng kết

Steam Valve là thiết bị cốt lõi quyết định sự ổn định, an toàn và hiệu suất toàn diện của hệ thống hơi nước công nghiệp. Việc lựa chọn đúng chủng loại, vật liệu và thông số kỹ thuật không chỉ giúp tiết kiệm tối đa chi phí năng lượng mà còn kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất.
