Air Valve (Van Xả Khí): Giải Pháp Bảo Vệ Toàn Diện Cho Hệ Thống Đường Ống

Trong bất kỳ hệ thống dẫn lưu chất công nghiệp hay hạ tầng cấp nước đô thị nào, hiện tượng tích tụ khí luôn là "kẻ thù thầm lặng" gây tổn thất hiệu suất và đe dọa sự an toàn của toàn bộ hạ tầng. Khi dòng chảy di chuyển, không khí và các loại khí hòa tan liên tục tách ra, dồn ứ lại tại các điểm cao trên tuyến ống, tạo ra các túi khí nguy hiểm. Sự hiện diện của các túi khí này làm giảm tiết diện dòng chảy, tăng tổn thất áp suất và là nguyên nhân chính gây ra hiện tượng búa nước phá hủy thiết bị. Đó là lý do vì sao việc trang bị một thiết bị van xả khí chuyên dụng đóng vai trò quyết định đến sự ổn định của hệ thống.

Một chiếc van xả khí chất lượng cao hoạt động như "lá phổi" của đường ống, tự động xả bọt khí ra ngoài khi hệ thống hoạt động và hút khí vào khi xảy ra hiện tượng áp suất âm. Không chỉ giúp tối ưu hóa lưu lượng dòng chảy, việc lắp đặt thiết bị này còn bảo vệ máy bơm khỏi tình trạng chạy khô, giảm rung động và kéo dài tuổi thọ cho toàn bộ mạng lưới đường ống. Hãy cùng đi sâu vào phân tích chuyên môn để hiểu rõ hơn về giải pháp kỹ thuật cốt lõi này.

Van xả khí Có Vai Trò Gì Trong Hệ Thống Đường Ống?

Hiện tượng tích tụ khí trong đường ống xảy ra do quá trình nạp nước ban đầu, do nước hòa tan khí bị tách ra dưới tác động của nhiệt độ và áp suất, hoặc do hệ thống hút khí qua các mối nối. Các túi khí này thường bị kẹt tại các điểm cao, điểm uốn cong hoặc ngay sau các trạm bơm, gây cản trở nghiêm trọng đến dòng chảy, làm giảm lưu lượng cấp và đẩy chi phí điện năng vận hành lên cao.

Tại sao chúng ta bắt buộc phải lắp van xả khí? Bởi vì nếu không được giải phóng kịp thời, các túi khí này không chỉ làm gián đoạn quá trình truyền tải lưu chất mà còn co giãn đột ngột, tạo ra các cột nước va đập cực mạnh (hiện tượng búa nước) làm nứt vỡ ống hoặc phá hủy cánh quạt máy bơm. Các hệ thống cấp nước thành phố, trạm xử lý nước thải, mạng lưới PCCC và hệ thống ống dẫn dầu khí công nghiệp đều bắt buộc phải tích hợp van xả khí để đảm bảo vận hành an toàn.

Air Valve là gì?

Air valve (còn gọi là van xả khí hoặc van thông khí) là một thiết bị cơ khí tự động được lắp đặt trên các điểm cao của hệ thống đường ống nhằm mục đích giải phóng lượng khí tích tụ ra bên ngoài khi hệ thống có áp suất, đồng thời cho phép không khí đi vào đường ống để phá vỡ chân không khi xả nước. Chức năng chính của van là duy trì trạng thái lưu thông trơn tru, bảo vệ đường ống khỏi các xung lực áp suất bất thường. Khí hình thành trong đường ống chủ yếu do nước chưa khử khí, quá trình xâm thực tại máy bơm hoặc áp suất giảm đột ngột.

Nguyên lý hoạt động và Cấu tạo

Nguyên lý hoạt động của thiết bị dựa trên nguyên lý lực nổi của phao bên trong buồng chứa khí:

• Phao nổi: Di chuyển lên xuống tùy thuộc vào mực nước và lượng khí tích tụ trong buồng.

• Buồng chứa khí & Lỗ xả khí: Khi khí dồn về phía đỉnh van, mực nước trong buồng hạ xuống, phao chùng xuống mở lỗ xả khí ra ngoài môi trường. Khi nước lấp đầy buồng, phao nổi lên đẩy van đóng kín lại.

• Cơ chế hút khí: Khi đường ống bị xả cạn hoặc xuất hiện áp suất âm, phao hạ xuống hoàn toàn, mở lớn lỗ xả để không khí từ bên ngoài tràn vào, ngăn ngừa hiện tượng móp méo ống do chân không.

Cấu tạo cơ bản của một chiếc van xả khí bao gồm:

• Thân van (Valve Body): Gang, gang dẻo hoặc inox chịu áp lực cao.

• Nắp van (Cover/Cap): Bảo vệ các chi tiết bên trong và định hướng đường thoát khí.

• Phao (Float): Làm bằng vật liệu nhẹ (nhựa kỹ thuật hoặc inox) có độ nổi cao.

• Lỗ xả khí (Orifice): Quyết định lưu lượng xả khí lớn hay nhỏ.

• Gioăng làm kín (Seal): Thường làm bằng cao su EPDM hoặc NBR giúp đóng kín tuyệt đối.

• Trục dẫn hướng (Guide Shaft): Định tâm cho phao di chuyển ổn định.

Phân Tích Chuyên Sâu

Các loại van xả khí phổ biến

Tùy thuộc vào thiết kế và yêu cầu kỹ thuật của hệ thống, van xả khí được chia thành các dòng chính:

• Theo chức năng: Single Orifice van xả khí (van xả khí đơn - xả khí khi có áp), Double Orifice van xả khí (van xả khí kép - kết hợp xả khí lượng lớn khi mồi nước và xả khí nhỏ khi vận hành), Combination van xả khí (van tổ hợp đa năng), Automatic Air Release Valve và Vacuum van xả khí (van phá chân không).

• Theo vật liệu: Gang, gang dẻo (phổ biến cho hệ thống nước), Inox 304/316 (cho hóa chất, thực phẩm), đồng và nhựa PVC/UPVC.

• Theo kiểu kết nối: Nối ren cho ống nhỏ, mặt bích tiêu chuẩn (JIS, DIN, ANSI) cho ống công nghiệp lớn, kết nối dạng Clamp hoặc hàn.

Thông số kỹ thuật của van xả khí

Việc nắm bắt các thông số kỹ thuật giúp các kỹ sư lựa chọn chính xác thiết bị cho dự án:

• Kích thước DN: Từ DN15 đến DN300 (phù hợp với quy mô đường ống chính hoặc nhánh phụ).

• Áp suất danh định PN: PN10, PN16, PN25 hoặc PN40 (đảm bảo chịu được áp lực vận hành tối đa).

• Nhiệt độ làm việc: Thường từ -10°C đến 80°C (tùy thuộc vào vật liệu gioăng và thân van).

• Lưu lượng xả khí: Khả năng thoát khí tính bằng m3/h tại các dải áp suất khác nhau.

• Tiêu chuẩn sản xuất & Mặt bích: Đảm bảo độ tương thích tuyệt đối khi lắp đặt vào hệ thống đường ống sẵn có.

Van xả khí khác gì Relief Valve, Safety Valve và Check Valve?

Nhiều người thường nhầm lẫn van xả khí với các dòng van bảo vệ khác trên đường ống:

• Van xả khí (Van xả khí): Chuyên dùng để thoát khí tích tụ và nạp không khí chống chân không.

• Relief Valve & Safety Valve (Van xả áp / Van an toàn): Chuyên dùng để xả chất lỏng hoặc hơi khi áp suất trong hệ thống vượt quá giới hạn cho phép nhằm tránh nổ đường ống.

• Check Valve (Van một chiều): Chỉ cho phép lưu chất đi theo một chiều duy nhất, ngăn dòng chảy ngược. Mỗi dòng van phục vụ một nhiệm vụ vật lý hoàn toàn khác biệt, phối hợp nhịp nhàng để bảo vệ toàn bộ hệ thống cơ điện.

Vì sao cần lắp van xả khí trên đường ống?

• Loại bỏ triệt để túi khí: Ngăn chặn hiện tượng nghẽn dòng, khôi phục tiết diện dòng chảy thực tế.

• Ngăn ngừa búa nước (Water Hammer): Triệt tiêu các túi khí co giãn đột ngột gây xung kích áp suất.

• Bảo vệ máy bơm và thiết bị: Tránh tình trạng xâm thực, giảm rung động, kéo dài tuổi thọ hệ thống và tiết kiệm đáng kể điện năng vận hành.

Ứng Dụng Thực Tế

Van xả khí được sử dụng ở đâu?

Thiết bị này hiện diện trong hầu hết các lĩnh vực công nghiệp và hạ tầng kỹ thuật trọng điểm:

• Hệ thống cấp nước sạch đô thị và các nhà máy xử lý nước.

• Hệ thống xử lý nước thải công nghiệp và dân dụng.

• Hệ thống điều hòa không khí trung tâm (HVAC) và mạng lưới PCCC tòa nhà.

• Hệ thống tưới tiêu nông nghiệp quy mô lớn, nhà máy hóa chất và thực phẩm.

• Đường ống dẫn dầu khí, nhà máy điện và các trạm bơm tăng áp cao tầng.

Khi nào nên sử dụng van xả khí?

• Trên các tuyến ống dẫn dài có nhiều điểm lên xuống (địa hình đồi núi hoặc đi qua cầu).

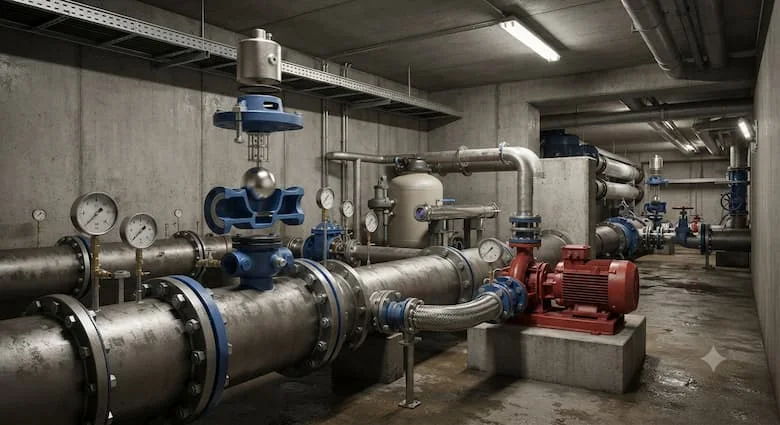

• Tại các điểm cao nhất của toàn bộ tuyến ống.

• Ngay sau các trạm máy bơm cấp nước chính và trước các van một chiều.

• Trong các hệ thống có sự biến động áp suất liên tục hoặc có nguy cơ xuất hiện búa nước cao.

Những sai lầm thường gặp khi chọn van xả khí

• Chọn sai kích thước DN (quá nhỏ so với lưu lượng khí cần xả của đường ống lớn).

• Không lắp đặt thiết bị tại các điểm cao nhất mà đặt ở các đoạn ống ngang thông thường.

• Bỏ qua việc vệ sinh định kỳ, khiến cặn bẩn bám kẹt phao nổi làm van mất tác dụng xả khí.

• Chọn sai vật liệu thân van hoặc không tính toán chính xác áp suất làm việc tối đa của hệ thống.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Hướng dẫn lựa chọn van xả khí phù hợp (Checklist)

✓ Xác định chính xác môi chất sử dụng (nước sạch, nước thải, hóa chất)

✓ Tính toán lưu lượng khí cần xả dựa trên tốc độ dòng chảy của đường ống

✓ Chọn đúng kích thước danh nghĩa (DN) tương ứng với đường ống

✓ Chọn đúng định mức áp suất (PN) phù hợp với áp lực vận hành thực tế

✓ Lựa chọn vật liệu thân van và gioăng chống chịu được tính chất của lưu chất

✓ Đặt thiết bị tại đúng vị trí điểm cao hoặc vị trí xung yếu trên tuyến ống

✓ Lựa chọn thương hiệu uy tín kèm chính sách bảo hành và CO-CQ đầy đủ

Hướng dẫn lắp đặt và bảo trì

• Kiểm tra tổng quan tình trạng van trước khi đưa vào lắp đặt.

• Xác định chính xác vị trí cao nhất của đường ống hoặc vị trí tích tụ khí theo bản vẽ thiết kế.

• Lắp đặt van theo đúng chiều mũi tên hướng dẫn trên thân (luôn đặt thẳng đứng hướng lên trên).

• Thực hiện siết đều các bu lông mặt bích, kiểm tra độ kín nước của mối nối.

• Chạy thử hệ thống, kiểm tra khả năng tự động xả khí và đóng kín của phao.

• Thực hiện bảo dưỡng, tháo vệ sinh buồng phao định kỳ 6 tháng đến 1 năm một lần để loại bỏ cặn bẩn bám dính.

FAQ

1.Air Valve hoạt động như thế nào?

Thiết bị hoạt động hoàn toàn tự động dựa vào lực nổi của phao bên trong buồng chứa; khi khí tích tụ làm mực nước hạ xuống, phao mở lỗ xả khí ra ngoài và ngược lại.

2.Van xả khí có phải van xả áp không?

Không. Van xả khí chuyên dùng để thoát khí tích tụ và nạp không khí chống chân không, khác với van xả áp dùng để xả chất lỏng khi áp suất đường ống quá cao.

3.Bao lâu nên vệ sinh van xả khí?

Nên kiểm tra và vệ sinh định kỳ khoảng 6–12 tháng/lần tùy thuộc vào độ sạch của môi chất trong đường ống.

4.Air Valve có dùng cho nước thải được không?

Có, nhưng cần lựa chọn các dòng van chuyên dụng thiết kế riêng cho nước thải (như van xả khí nước thải có khoảng cách ly phao và đĩa van lớn) để tránh bị kẹt rác.

5.Có cần lắp Air Valve cho hệ thống PCCC không?

Rất cần thiết. Việc lắp đặt giúp loại bỏ túi khí trong đường ống cứu hỏa, đảm bảo áp lực nước phun ra ổn định ngay khi hệ thống kích hoạt.

Tổng kết

Air Valve đóng vai trò là thiết bị bảo vệ không thể thay thế trong mọi hệ thống đường ống hiện đại, giúp loại bỏ triệt để túi khí, ngăn ngừa búa nước và duy trì lưu lượng ổn định. Việc lựa chọn đúng chủng loại van chất lượng cao không chỉ giúp hệ thống vận hành trơn tru, an toàn mà còn tiết kiệm tối đa chi phí bảo trì và điện năng trong suốt vòng đời dự án.
