Van chống nước va – Giải pháp cốt lõi bảo vệ hệ thống đường ống công nghiệp và dân dụng

Một hệ thống bơm cấp nước đang hoạt động bình thường, nhưng chỉ cần máy bơm dừng đột ngột, đường ống ngay lập tức phát ra tiếng “bộp”, rung lắc mạnh hoặc áp suất thay đổi bất thường. Đây chính là dấu hiệu điển hình và cảnh báo nguy hiểm của hiện tượng nước va (water hammer) trong hệ thống ống dẫn.

Nước trong đường ống luôn sở hữu khối lượng và vận tốc nhất định. Khi dòng chảy bị thay đổi quá nhanh, năng lượng động của nước sẽ chuyển hóa thành sóng áp lực cực lớn tác động ngược lên đường ống và thiết bị. Để triệt tiêu rủi ro này, việc trang bị van chống va là giải pháp kỹ thuật bắt buộc nhằm kiểm soát áp suất và bảo vệ toàn diện hệ thống.

Van chống nước va là gì?

Van chống nước va là thiết bị chuyên dụng được lắp đặt trong hệ thống đường ống nhằm kiểm soát hoặc giảm thiểu tác động của hiện tượng tăng áp suất đột ngột do sự thay đổi vận tốc dòng chảy, đặc biệt phát sinh khi máy bơm khởi động, dừng đột ngột hoặc khi các van đóng mở quá nhanh.

Thiết bị này không đơn thuần đóng vai trò như một van khóa dòng chảy thông thường mà hoạt động như một cơ chế điều áp thông minh. Chức năng chính của van chống va là hấp thụ và làm suy giảm các xung động áp suất cao, ngăn chặn hiện tượng búa nước phá hủy hệ thống. Cần lưu ý rằng cấu tạo và nguyên lý của các dòng van này không hoàn toàn giống nhau mà được phân hóa theo thiết kế và đặc thù ứng dụng thực tế.

Nguyên lý hoạt động của van chống va

Hiện tượng búa nước thường xuất hiện trong các trường hợp:

• Máy bơm dừng đột ngột do sự cố mất điện hoặc ngắt mạch điều khiển.

• Van chặn phía hạ nguồn đóng quá nhanh làm khối nước dồn nén.

• Dòng chảy thay đổi hướng đột ngột hoặc hệ thống đường ống dẫn quá dài có độ chênh cao lớn.

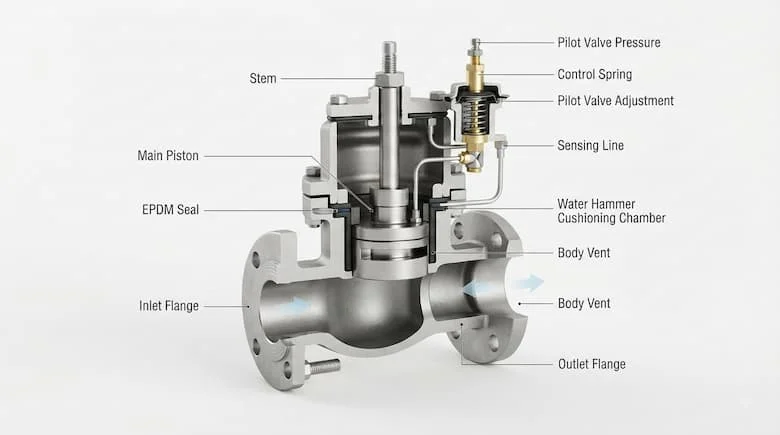

Cấu tạo van chống va gồm những bộ phận nào?

Cấu tạo thực tế của thiết bị phụ thuộc vào từng model cụ thể và nhà sản xuất, tuy nhiên thường bao gồm các thành phần chính sau:

• Thân van: Chế tạo từ vật liệu cứng cáp như gang, gang cầu, thép hoặc inox.

• Bộ phận điều tiết dòng và đĩa/đệm van chịu áp lực cao.

• Trục van, gioăng làm kín và hệ thống lò xo trợ lực (hoặc cơ cấu điều khiển).

• Bộ điều khiển thủy lực (đối với dòng van điều khiển tự động) và các cổng kết nối mặt bích hoặc nối ren.

Van chống va có những loại nào?

Thay vì phân loại theo vật liệu, người ta chia thiết bị dựa trên cơ chế kiểm soát dòng chảy:

1. Van chống va điều khiển thủy lực

Thường ứng dụng trong các hệ thống cấp nước quy mô lớn, có khả năng tự động kiểm soát quá trình đóng mở từ từ để triệt tiêu sóng áp lực.

2. Van một chiều chống nước va

Kết hợp hoàn hảo giữa chức năng ngăn chặn dòng chảy ngược và khả năng giảm chấn động khi vận tốc dòng nước thay đổi đột ngột.

3. Thiết bị hỗ trợ kiểm soát áp lực

Có thể kết hợp đồng bộ với van xả khí, bình tích áp, van giảm áp hoặc các thiết bị chuyên dụng khác. Lưu ý không đánh đồng tất cả các thiết bị này thành một loại van duy nhất.

Thông số kỹ thuật cần quan tâm khi chọn van chống va

Insight kỹ thuật: Kích thước đường kính danh nghĩa (DN) lớn chưa chắc đã là lựa chọn tối ưu nếu không tính toán kỹ lưỡng lưu lượng thực tế và đặc tính thủy lực của hệ thống.

Van chống va khác van một chiều như thế nào?

Do đó, van một chiều thông thường không thể thay thế hoàn toàn cho van chống va. Việc lựa chọn phải xuất phát từ nguyên nhân cốt lõi gây ra hiện tượng búa nước.

Tại sao hệ thống bơm cần quan tâm đến nước va?

Hiện tượng nước va phát sinh chủ yếu do máy bơm dừng đột ngột, sự cố mất điện bất ngờ, thao tác đóng van quá nhanh hoặc hệ thống đường ống quá dài kèm độ chênh cao lớn. Hậu quả để lại vô cùng nặng nề:

• Gây rung lắc dữ dội toàn bộ hệ thống đường ống.

• Phát sinh tiếng ồn lớn ảnh hưởng đến kết cấu công trình.

• Tăng áp suất cục bộ vượt ngưỡng thiết kế ban đầu.

• Làm rách gioăng, nứt vỡ mối nối và phá hủy thiết bị đo.

• Giảm tuổi thọ vận hành của toàn bộ hệ thống máy bơm.

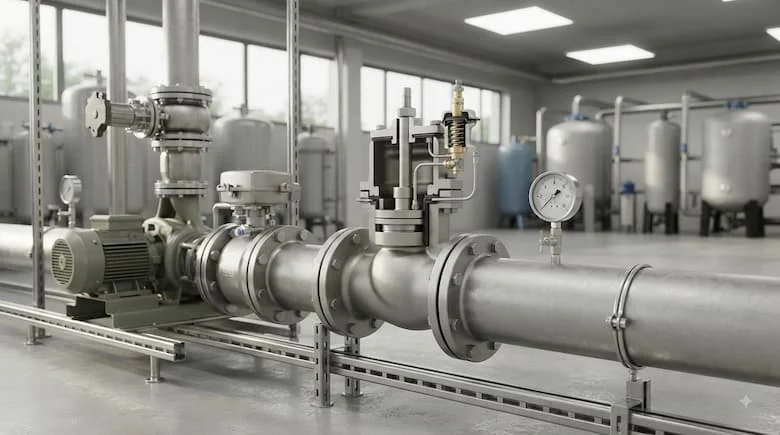

Van chống va được sử dụng ở đâu?

• Hệ thống cấp nước đô thị: Các mạng lưới truyền tải nước sạch với áp lực cao và đường ống dài hàng kilômét.

• Trạm bơm công nghiệp: Nơi các máy bơm công suất lớn hoạt động liên tục với tần suất đóng mở cao.

• Hệ thống cấp nước tòa nhà cao tầng: Kiểm soát áp lực nước cho các bơm tăng áp đẩy nước lên tầng thượng.

• Đường ống công nghiệp: Các dây chuyền sản xuất hóa chất, nhà máy năng lượng yêu cầu khắt khe về độ ổn định áp suất.

Khi nào nên sử dụng van chống va?

Bạn nên lắp đặt thiết bị này khi hệ thống xuất hiện các dấu hiệu:

☑ Máy bơm thường xuyên khởi động và dừng đột ngột.

☑ Đường ống phát sinh hiện tượng rung lắc mạnh kèm tiếng va đập đanh thép khi dừng bơm.

☑ Áp suất trên đồng hồ biến động mạnh ngoài tầm kiểm soát.

☑ Tuyến ống dẫn dài hoặc có sự chênh lệch cao độ lớn.

Những sai lầm thường gặp khi chọn van chống va

• Chỉ chọn theo DN: Chỉ nhìn vào kích thước đường ống mà bỏ qua thông số lưu lượng và vận tốc dòng chảy.

• Bỏ qua áp suất thiết kế: Không tính toán đến áp suất đỉnh (surge pressure) khi máy bơm ngắt đột ngột.

• Thiếu phân tích nguyên nhân: Lắp đặt van nhưng không xử lý tận gốc vấn đề từ tốc độ đóng mở của van tổng hoặc bộ điều khiển bơm.

Cách lựa chọn và lắp đặt van chống va đúng chuẩn

Quy trình lựa chọn 6 bước:

1. Xác định chính xác tính chất môi trường chất lỏng.

2. Đo đạc kích thước danh nghĩa (DN) của đường ống.

3. Tính toán lưu lượng dòng chảy tối đa và tối thiểu.

4. Xác định áp suất làm việc thông thường và áp suất tối đa.

5. Phân tích thời điểm và nguyên nhân phát sinh hiện tượng nước va.

6. Lựa chọn chủng loại van và vị trí lắp đặt tối ưu trên tuyến ống.

Checklist lưu ý khi lắp đặt và vận hành:

• Kiểm tra kỹ chiều mũi tên dòng chảy trên thân van.

• Đảm bảo kích thước kết nối trùng khớp tuyệt đối với đường ống.

• Kiểm tra tình trạng gioăng làm kín và bu-lông mặt bích.

• Tuyệt đối không để đường ống chịu tải trọng trực tiếp lên thân van.

• Kiểm tra áp suất hệ thống trước khi vận hành chính thức.

• Theo dõi hiện tượng rung động và tiếng ồn trong quá trình chạy thử.

• Thiết lập lịch bảo trì định kỳ theo khuyến cáo của nhà sản xuất.

Câu hỏi thường gặp

1. Van chống nước va là gì?

Đây là thiết bị chuyên dụng dùng để kiểm soát và hấp thụ năng lượng sóng áp lực sinh ra do sự thay đổi đột ngột vận tốc dòng chảy trong ống dẫn.

2. Van chống nước va có giống van một chiều không?

Không hoàn toàn. Van một chiều chỉ ngăn dòng chảy ngược, trong khi van chống nước va tập trung triệt tiêu xung động áp suất cao.

3. Van chống nước va có dùng cho máy bơm không?

Có. Thiết bị này đặc biệt cần thiết cho các trạm bơm nước nhằm bảo vệ máy bơm và đường ống khỏi hiện tượng búa nước.

4. Chọn van chống nước va theo DN có đủ không?

Không đủ. Kỹ sư cần phải xem xét thêm lưu lượng, áp suất tối đa, đặc tính môi chất và chế độ vận hành của hệ thống.

5. Vì sao đường ống vẫn bị rung lắc dù đã lắp van?

Có thể do chọn sai model van, vị trí lắp đặt chưa chuẩn xác hoặc do nguyên nhân từ cấu hình vận hành của máy bơm chưa được tối ưu.

Kết Luận

Đầu tư hệ thống van chống nước va chất lượng cao chính là chìa khóa giúp triệt tiêu sóng áp lực, đảm bảo hệ thống vận hành an toàn và bền bỉ theo thời gian. Hiện tượng nước va có thể gây ra những tổn thất nghiêm trọng về cấu trúc đường ống và thiết bị nếu không được kiểm soát kịp thời. .
