Van Cổng D150: Hướng Dẫn Lựa Chọn, Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế

Trong các hệ thống đường ống quy mô lớn, việc kiểm soát dòng chảy đòi hỏi sự chính xác tuyệt đối để tránh những sự cố gián đoạn vận hành tốn kém. Khi tìm kiếm một thiết bị phù hợp, nhiều kỹ sư và nhà thầu thường bắt gặp từ khóa van cổng dn150 nhưng lại dễ nhầm lẫn giữa ký hiệu định danh, chuẩn DN150 và kích thước thực tế của đường ống. Trên thực tế, các dòng van cổng dn150 trên thị trường rất đa dạng về vật liệu, cấp áp suất, kiểu kết nối và tiêu chuẩn kỹ thuật. Nếu không cẩn trọng trong khâu lựa chọn, thiết bị rất dễ gặp tình trạng lệch tâm mặt bích, rò rỉ lưu chất hoặc không chịu được áp lực thực tế của hệ thống.

Van Cổng Dn150 Được Dùng Ở Đâu Và Vì Sao Cần Chọn Đúng?

Việc để xảy ra sự cố rò rỉ trên các tuyến ống công nghiệp hoặc trạm bơm công suất lớn sẽ gây thiệt hại nặng nề về kinh tế và an toàn lao động. Chọn sai thông số kỹ thuật không chỉ khiến van không thể lắp lẫn vào hệ thống mà còn rút ngắn tuổi thọ thiết bị. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về cấu tạo, thông số và tiêu chuẩn lựa chọn van cổng dn150 cho công trình của bạn.

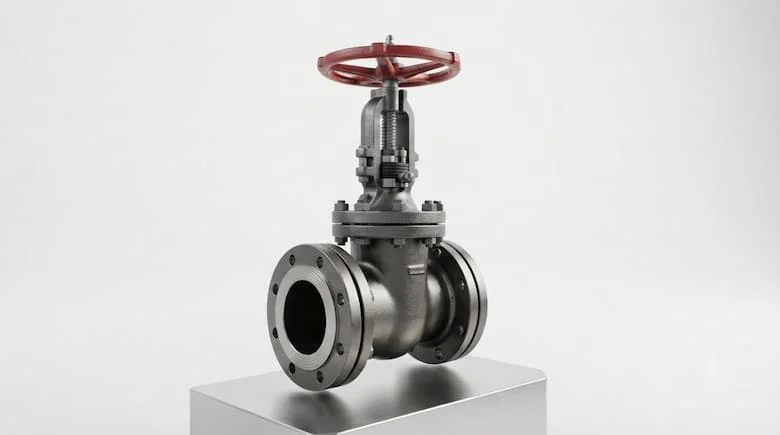

Van Cổng D150 Là Gì?

Van cổng d150 là cách gọi phổ biến của van cổng có kích thước danh nghĩa khoảng DN150, được sử dụng để đóng hoặc mở dòng chảy trong đường ống. Khi vận hành, cánh van di chuyển lên xuống theo phương vuông góc với dòng chảy.

Ký hiệu D150 hay DN150 đại diện cho kích thước danh nghĩa (Nominal Diameter) dùng chung trong ngành cơ khí đường ống, chứ không phải là con số đo thực tế chính xác bằng thước kẹp của mọi loại ống. Thiết bị này xuất hiện dày đặc trong các hệ thống cấp nước đô thị, trạm bơm phòng cháy chữa cháy (PCCC), hệ thống điều hòa không khí trung tâm HVAC, nhà máy xử lý nước và các nhà máy công nghiệp nặng.

Nguyên Lý Hoạt Động Của Van Cổng Dn150

Quá trình vận hành bắt đầu khi người dùng xoay tay quay hoặc tác động lực lên bộ truyền động, làm ty van dịch chuyển tịnh tiến. Cánh van bên trong sẽ được kéo nâng lên hoặc hạ xuống theo chiều vuông góc với đường đi của lưu chất. Khi cánh van mở hoàn toàn, tiết diện cửa van cực kỳ thông thoáng, cho phép dòng chảy đi qua mà không bị cản trở. Ngược lại, khi hạ xuống hết hành trình, đĩa van siết chặt vào đế để chặn đứng dòng chảy.

Van cổng là giải pháp tối ưu cho chức năng cô lập (isolation) bởi khi mở hoàn toàn, tổn thất áp suất qua van rất thấp so với các dòng van tiết lưu khác. Tuy nhiên, người vận hành không nên dùng van cổng để điều tiết lưu lượng liên tục vì dòng chảy xiết ở trạng thái mở hé sẽ làm xói mòn và phá hủy bề mặt đĩa van.

Cấu Tạo Van Cổng DN150 Gồm Những Bộ Phận Nào?

• Thân van: Chứa toàn bộ cấu trúc chịu lực bên trong và tiếp xúc trực tiếp với lưu chất, thường được đúc bằng gang, thép hoặc inox.

• Cánh van (Gate): Bộ phận chịu trách nhiệm đóng hoặc mở dòng chảy, đa phần thiết kế dạng nêm (wedge) để tăng độ khít.

• Ty van (Stem): Thanh truyền lực kết nối từ tay quay xuống cánh van, gồm hai dạng ty nổi và ty chìm.

• Nắp van (Bonnet): Phần nắp phía trên che chắn cơ cấu truyền động, cho phép tháo rời để bảo dưỡng định kỳ bên trong.

• Gioăng làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ môi chất qua các điểm tiếp giáp áp lực.

• Tay quay hoặc bộ truyền động: Dùng để tác động lực vận hành, với cỡ DN150 có thể dùng tay quay vô lăng, hộp số trợ lực hoặc mô-tơ điện.

Các Loại Van Cổng DN150 Phổ Biến Trên Thị Trường

Các dòng sản phẩm được phân loại theo nhiều tiêu chí kỹ thuật để tối ưu hóa cho từng môi trường:

• Theo vật liệu: Van cổng gang D150, van cổng thép D150, van cổng inox D150 chịu ăn mòn hóa chất.

• Theo áp suất: Các định mức phổ biến như PN10, PN16 hoặc cấp áp suất cao hơn tùy dòng van chuyên dụng.

• Theo kiểu kết nối: Phổ biến nhất là dạng mặt bích đối xứng, bên cạnh các dòng kết nối hàn.

• Theo kiểu ty van: Ty nổi (rising stem) dễ quan sát hành trình và ty chìm (non-rising stem) gọn gàng không chiếm không gian.

• Theo cơ cấu vận hành: Vận hành thủ công bằng tay quay, hộp số vô lăng hoặc tích hợp bộ truyền động điện tự động.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Cổng DN150

Việc chọn van không thể chỉ dựa vào kích thước D150. Bạn cần đối chiếu đồng thời chỉ số PN với áp suất hệ thống, chọn đúng vật liệu tương thích với môi chất và kiểm tra tiêu chuẩn mặt bích để tránh sai lệch khi lắp đặt.

Van Cổng DN150 PN10 Và PN16 Khác Nhau Thế Nào?

Không nên mặc định dòng PN16 luôn tốt hơn PN10 trong mọi trường hợp. Việc lựa chọn cần dựa vào áp suất thiết kế thực tế của toàn bộ hệ thống, tiêu chuẩn mặt bích của đường ống và khuyến nghị từ catalogue nhà sản xuất.

So Sánh Van Cổng DN150 Với Van Bướm D150

• Cơ cấu đóng mở: Van cổng sử dụng cánh van nâng hạ theo phương vuông góc, trong khi van bướm sử dụng đĩa xoay quanh trục ở giữa dòng chảy.

• Kích thước và trọng lượng: Van cổng thường có kết cấu cồng kềnh và nặng hơn so với sự gọn nhẹ của van bướm cùng cỡ DN150.

• Không gian lắp đặt: Van cổng đòi hỏi chiều cao lớn để ty van dịch chuyển, còn van bướm tiết kiệm không gian hơn rất nhiều.

• Khả năng điều tiết: Cả hai dòng đều không tối ưu cho việc điều tiết lưu lượng liên tục, nhưng van bướm đôi khi linh hoạt hơn tùy thiết kế.

Người dùng nên ưu tiên chọn van cổng khi hệ thống đòi hỏi độ kín khít cao cho mục đích đóng mở ngắt dòng hoàn toàn (isolation) mà không bị cản trở dòng chảy.

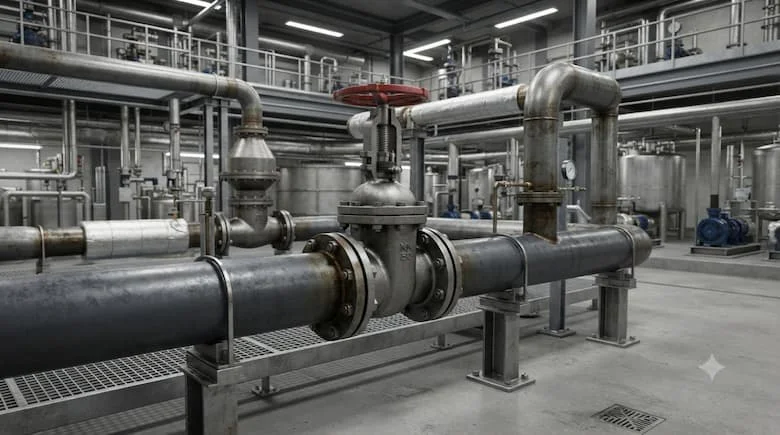

Van Cổng DN150 Được Sử Dụng Trong Những Hệ Thống Nào?

Thiết bị hiện diện dày đặc trong nhiều lĩnh vực kỹ thuật trọng điểm:

• Hệ thống cấp thoát nước: Lắp đặt trên các tuyến ống truyền tải nước sạch chính, trạm bơm tăng áp và nhà máy xử lý nước thải.

• Hệ thống PCCC: Đóng vai trò là van cô lập quan trọng trong các trạm bơm phòng cháy chữa cháy cao tầng.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh tuần hoàn trong các hệ thống điều hòa trung tâm quy mô lớn.

• Công nghiệp sản xuất: Vận hành trong các nhà máy hóa chất, nhà máy giấy và hệ thống đường ống công nghệ yêu cầu khắt khe.

Khi Nào Nên Sử Dụng Van Cổng DN150?

Bạn nên sử dụng van cổng khi đường ống đạt tiêu chuẩn DN150, hệ thống cần thiết bị làm nhiệm vụ cách ly dòng chảy, yêu cầu dòng chảy đi qua không bị cản trở khi van mở hoàn toàn, đồng thời không gian và áp suất vận hành đáp ứng đúng thông số kỹ thuật.

Ngược lại, hãy tránh dùng van cổng nếu ứng dụng đòi hỏi điều tiết lưu lượng liên tục, cần đóng mở cực kỳ nhanh hoặc không gian lắp đặt quá chật hẹp về chiều cao.

7 Sai Lầm Thường Gặp Khi Chọn Van Cổng DN150

• Sai lầm 1: Chỉ nhìn vào kích thước D150 mà bỏ qua các thông số kỹ thuật cốt lõi khác.

• Sai lầm 2: Không kiểm tra kỹ cấp áp suất PN, dẫn đến tình trạng van bị biến dạng dưới áp lực cao.

• Sai lầm 3: Nhầm lẫn giữa đường kính định danh DN150 và đường kính đo thực tế bên ngoài của ống.

• Sai lầm 4: Không kiểm tra tiêu chuẩn mặt bích kết nối, gây khó khăn lớn khi thi công lắp đặt.

• Sai lầm 5: Lựa chọn sai vật liệu thân và cánh van khiến thiết bị nhanh chóng bị ăn mòn bởi hóa chất.

• Sai lầm 6: Cố tình sử dụng van cổng để điều tiết lưu lượng dòng chảy liên tục gây hỏng bề mặt làm kín.

• Sai lầm 7: Không tính toán trước không gian thao tác tay quay và khoảng trống bảo trì định kỳ.

Checklist Chọn Van Cổng DN150 Đúng Nhu Cầu

Trước khi tiến hành đặt mua thiết bị, hãy kiểm tra lần lượt các tiêu chí sau:

• Xác định chính xác kích thước danh nghĩa DN150.

• Xác định rõ tính chất lý hóa của môi chất cần dẫn.

• Xác định mức áp suất làm việc tối đa của hệ thống.

• Xác định nền nhiệt độ vận hành thực tế.

• Lựa chọn mác vật liệu thân van phù hợp (gang, thép, inox).

• Kiểm tra kỹ cấp áp suất PN/Class tương thích.

• Lựa chọn kiểu kết nối mặt bích hoặc hàn phù hợp.

• Đối chiếu tiêu chuẩn mặt bích của van với đường ống.

• Xác định phương thức vận hành tay quay, hộp số hay tự động.

• Kiểm tra kích thước tổng thể có vừa vặn không gian lắp.

• Tra cứu catalogue/datasheet chính hãng của nhà sản xuất.

• Đối chiếu toàn bộ thông số với hiện trạng đường ống thực tế.

Lưu Ý Khi Lắp Đặt Và Vận Hành Van Cổng DN150

Trước khi thi công, cần kiểm tra kỹ van đúng kích thước DN150, làm sạch toàn bộ mạt hàn và rác thải trong lòng ống, đồng thời kiểm tra tình trạng của gioăng đệm và bulông mặt bích. Trong quá trình vận hành, tuyệt đối không dùng lực quá mức để siết van, tránh để van mở ở trạng thái trung gian quá lâu và tiến hành kiểm tra rò rỉ định kỳ. Sau khi lắp xong, cần chạy thử nghiệm chu kỳ đóng mở để đảm bảo độ kín tuyệt đối của toàn bộ mối nối.

Giá Van Cổng DN150 Phụ Thuộc Vào Những Yếu Tố Nào?

Mức giá của thiết bị trên thị trường dao động dựa trên nhiều yếu tố kỹ thuật và thương mại khác nhau:

• Vật liệu chế tạo (gang dẻo, thép carbon hay inox cao cấp).

• Cấp áp suất danh nghĩa PN10, PN16 hoặc cao hơn.

• Thương hiệu sản xuất và xuất xứ từ các quốc gia khác nhau.

• Kiểu kết nối và hình thức vận hành (tay quay cơ hay hộp số trợ lực).

• Tiêu chuẩn sản xuất quốc tế và thời điểm đặt hàng thực tế tại kho.

Câu Hỏi Thường Gặp Về Van Cổng DN150

1. Van cổng D150 có phải là DN150 không?

Đúng vậy, D150 là cách gọi tắt phổ biến của kích thước danh nghĩa DN150, tuy nhiên người dùng vẫn cần đối chiếu catalogue sản phẩm để nắm kích thước mặt bích thực tế.

2. Van cổng DN150 PN10 và PN16 nên chọn loại nào?

Lựa chọn phụ thuộc hoàn toàn vào áp suất thiết kế và tiêu chuẩn của hệ thống đường ống, không nên mặc định dòng PN16 luôn tốt hơn PN10.

3. Van cổng D150 có dùng cho nước sạch được không?

Có thể sử dụng tốt cho hệ thống nước sạch nếu vật liệu thân và lớp sơn phủ đạt tiêu chuẩn an toàn thực phẩm, nước sinh hoạt.

4. Van cổng D150 có dùng để điều chỉnh lưu lượng không?

Không nên xem đây là chức năng chính; van cổng chỉ thích hợp cho việc đóng mở hoàn toàn hoặc cô lập đường ống.

5. Khi mua van cổng D150 cần cung cấp thông tin gì?

Cần cung cấp chính xác kích thước DN, cấp áp suất PN/Class, vật liệu, nhiệt độ, môi chất, kiểu kết nối và số lượng thực tế.

Kết Luận

Đầu tư van cổng d150 đòi hỏi sự đồng bộ cao về kích thước danh nghĩa, cấp áp suất PN, vật liệu chế tạo tương thích môi chất và kiểu kết nối chuẩn xác với đường ống. Việc nắm vững các tiêu chuẩn kỹ thuật này sẽ giúp hệ thống vận hành bền bỉ, hạn chế tối đa rủi ro rò rỉ và tiết kiệm chi phí bảo trì.
