Ceramic Valve: Giải Pháp Chống Mài Mòn Và Ăn Mòn Vượt Trội Trong Công Nghiệp

Trong các hệ thống công nghiệp nặng, đường ống thường xuyên phải đối mặt với môi trường làm việc vô cùng khắc nghiệt, tiếp xúc trực tiếp với hóa chất có tính ăn mòn cao, nhiệt độ lớn hoặc dòng chảy chứa đầy hạt rắn lơ lửng. Sử dụng các dòng van kim loại thông thường trong những điều kiện này rất dễ dẫn đến tình trạng mài mòn nhanh chóng, xước bề mặt, rò rỉ lưu chất và làm giảm đáng kể tuổi thọ thiết bị. Đó là lý do công nghệ van ceramic ra đời và trở thành giải pháp chuyên dụng được nhiều kỹ sư tin dùng. Nhờ sở hữu độ cứng cực cao, van ceramic hướng đến khả năng chống mài mòn và ăn mòn tối ưu trong các môi trường phù hợp. Tuy nhiên, không nên mặc định dòng van này luôn vượt trội hơn mọi loại van kim loại khác; việc lựa chọn bắt buộc phải dựa trên đặc tính môi chất và điều kiện vận hành thực tế của hệ thống.

Van Ceramic – Giải Pháp Cho Môi Trường Làm Việc Khắc Nghiệt

Việc để xảy ra sự cố mài mòn thân van hay hỏng hóc hệ thống làm kín trong các nhà máy khai khoáng, xi măng hay hóa chất sẽ gây ra những tổn thất chi phí sửa chữa và dừng dây chuyền vô cùng lớn. Việc hiểu rõ bản chất kỹ thuật của van ceramic sẽ giúp các kỹ sư nhà máy đưa ra quyết định đầu tư chính xác, hạn chế tối đa rủi ro vận hành.

Ceramic Valve Là Gì?

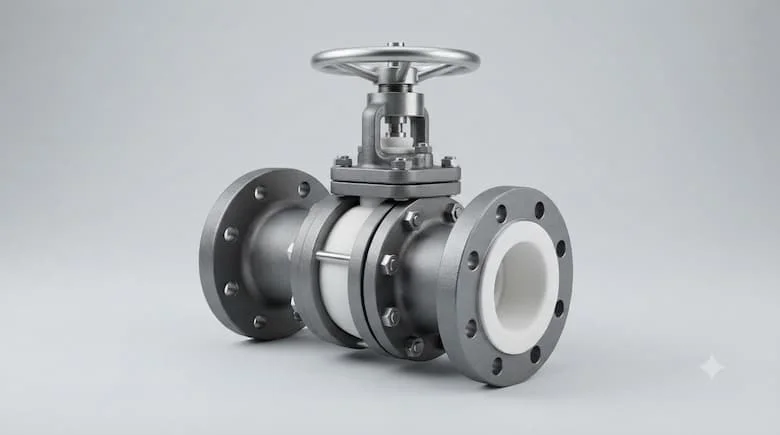

Ceramic valve là loại van sử dụng vật liệu ceramic ở một hoặc nhiều bộ phận tiếp xúc với dòng môi chất, chẳng hạn như ceramic lining, ceramic seat hoặc các chi tiết làm kín. Ceramic có độ cứng cao và khả năng chống mài mòn, ăn mòn tốt, vì vậy loại van này thường được sử dụng trong các hệ thống có môi trường làm việc khắc nghiệt.

Cần lưu ý rằng "ceramic" không có nghĩa là toàn bộ thân van được đúc hoàn toàn bằng sứ. Vật liệu này thường xuất hiện dưới dạng các chi tiết chịu lực và mài mòn trực tiếp như valve seat (ghế van), lining (lớp lót), disc (đĩa van), ball (bi van), sleeve hoặc các bề mặt tiếp xúc trực tiếp với lưu chất. Thiết kế thực tế sẽ phụ thuộc vào từng dòng van ceramic cụ thể do nhà sản xuất quy định.

Nguyên Lý Hoạt Động Của Van Ceramic

Quá trình vận hành bắt đầu khi môi chất đi vào cửa vào, cơ cấu đóng mở thay đổi vị trí để mở hoặc ngắt dòng chảy, trong khi các bộ phận bằng ceramic chịu trách nhiệm bảo vệ bề mặt tiếp xúc khỏi tác động mài mòn trước khi lưu chất thoát ra cửa ra.

Tùy theo cấu trúc thiết kế, nguyên lý này được áp dụng linh hoạt trên các dòng ceramic ball valve, ceramic gate valve, ceramic butterfly valve hoặc ceramic-lined valve. Cần nhấn mạnh rằng ceramic chỉ đóng vai trò là vật liệu lớp lót hoặc chi tiết chịu mài mòn/ăn mòn, còn nguyên lý đóng mở dòng chảy cơ học vẫn phụ thuộc vào cấu tạo đặc trưng của từng loại valve.

Cấu Tạo Van Ceramic Gồm Những Bộ Phận Nào?

• Valve body (Thân van): Khung chịu lực chính chứa toàn bộ cơ cấu bên trực tiếp tiếp xúc với đường ống.

• Ceramic lining (Lớp lót ceramic): Lớp bảo vệ bên trong thân van đối với các dòng van lót gốm.

• Ceramic seat (Ghế van ceramic): Vòng làm kín chịu mài mòn cao tại vị trí tiếp xúc với đĩa hoặc bi van.

• Disc / Ball / Gate (Bộ phận đóng mở): Bi van, đĩa van hoặc cổng chặn trực tiếp cắt dòng chảy.

• Stem (Trục van): Truyền chuyển động từ bộ điều khiển xuống bộ phận đóng mở.

• Sealing system (Hệ thống làm kín): Ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

• Actuator / Handwheel (Bộ phận điều khiển): Tay gạt, tay quay cơ học hoặc mô-tơ điện, khí nén tự động.

Cấu tạo thực tế của van ceramic thay đổi tùy theo thiết kế dạng bi, dạng cổng hay dạng bướm.

Các Loại Van Ceramic Phổ Biến

Thị trường hiện nay phân loại thiết bị dựa trên cấu trúc cơ học và cách thức ứng dụng vật liệu gốm:

• Ceramic Ball Valve: Sử dụng cơ cấu bi gốm đóng/mở, khả năng làm kín cực tốt, thích hợp cho môi trường ăn mòn hoặc chứa hạt rắn.

• Ceramic Gate Valve: Sử dụng cổng chặn (gate) để ngắt dòng, phù hợp với các hệ thống cần đóng mở hoàn toàn dòng chảy lớn.

• Ceramic Butterfly Valve: Thiết kế dạng đĩa xoay gọn nhẹ, trọng lượng thấp, tối ưu không gian lắp đặt trên đường ống.

• Ceramic-lined Valve: Thân van kim loại được phủ lớp lót ceramic bên trong nhằm tạo hàng rào bảo vệ tuyệt đối khỏi môi chất độc hại.

• Van ceramic chuyên dụng cho môi trường mài mòn (Slurry): Thiết kế đặc thù chống chịu dòng chảy chứa bột, tro, quặng khoáng chất và hạt rắn có độ mài mòn (abrasive) cực cao.

Thông Số Kỹ Thuật Khi Chọn Van Ceramic

Việc lựa chọn không thể chỉ dựa vào kích thước DN. Một chiếc van ceramic dù đúng cỡ DN50 nhưng vẫn sẽ hỏng nhanh chóng nếu nhiệt độ vượt ngưỡng giới hạn, áp suất quá cao, loại ceramic không tương thích với hóa chất môi trường hoặc lưu lượng thực tế vượt quá khả năng đáp ứng của van.

Vì Sao Van Ceramic Có Khả Năng Chống Mài Mòn Và Ăn Mòn Tốt?

Sức mạnh vượt trội của dòng sản phẩm này đến từ cấu trúc tinh thể của vật liệu gốm kỹ thuật tiên tiến. Ceramic sở hữu độ cứng bề mặt cực cao, vượt trội hơn nhiều lần so với các hợp kim thép thông thường, giúp triệt tiêu tác động xói mòn của các hạt rắn lơ lửng trong dòng chảy dạng bùn khoáng (slurry).

Bên cạnh đó, các dòng ceramic kỹ thuật cao còn có khả năng kháng hóa chất và chống ăn mòn tuyệt vời, đóng vai trò như một lớp áo giáp bảo vệ các chi tiết kim loại bên dưới. Tuy nhiên, tuổi thọ thực tế của van vẫn phụ thuộc rất lớn vào chất lượng chế tạo, chủng loại ceramic và điều kiện vận hành cụ thể, không nên hiểu lầm rằng ceramic là vật liệu vĩnh cửu có thể chống chịu mọi loại hóa chất mà không bị suy giảm theo thời gian.

Van Ceramic Khác Gì Van Kim Loại Thông Thường?

Insight quan trọng cần nắm là van ceramic không phải lúc nào cũng tốt hơn van kim loại trong mọi trường hợp. Loại van này chỉ phát huy tối đa ưu thế tuyệt đối khi hệ thống gặp phải vấn đề nghiêm trọng về mài mòn, ăn mòn hóa học hoặc môi chất đặc thù. Đối với các hệ thống nước sạch thông thường, việc sử dụng van kim loại phù hợp sẽ mang lại hiệu quả kinh tế tối ưu hơn.

Van Ceramic Được Sử Dụng Ở Đâu?

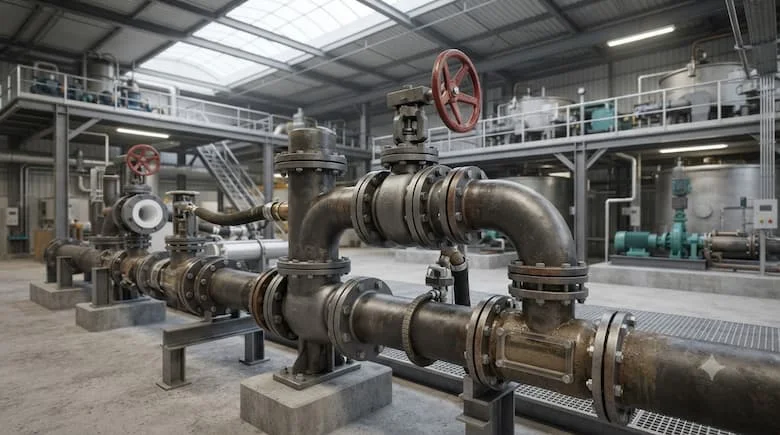

Thiết bị hiện diện trong nhiều ngành công nghiệp nặng trọng điểm:

• Công nghiệp khai khoáng: Kiểm soát các đường ống vận chuyển quặng, bùn khoáng, quặng đuôi và dòng chảy slurry chứa hàm lượng hạt rắn cao.

• Nhà máy sản xuất xi măng: Vận chuyển bột xi măng, vật liệu có tính mài mòn cao trong các hệ thống khí nén (pneumatic conveying).

• Nhà máy nhiệt điện: Xử lý xỉ than, tro bay và hệ thống đường ống thải xỉ có tính mài mòn cơ học mãnh liệt.

• Công nghiệp hóa chất: Cô lập và kiểm soát các dòng hóa chất ăn mòn mạnh, axit hoặc dung môi độc hại.

• Công nghiệp gốm sứ: Vận chuyển bột sứ, men lỏng và các dạng vật liệu dạng hạt mịn.

Khi Nào Nên Sử Dụng Van Ceramic?

Các kỹ sư nên cân nhắc đầu tư van ceramic khi hệ thống đường ống xuất hiện các đặc điểm sau: môi chất chứa nhiều hạt rắn lơ lửng, tính mài mòn cơ học cực cao, môi trường hóa chất ăn mòn mạnh, yêu cầu tuổi thọ bề mặt tiếp xúc rất lớn, hoặc khi các loại vật liệu kim loại truyền thống nhanh chóng bị xuống cấp chỉ sau một thời gian ngắn vận hành.

Ngược lại, không nên ưu tiên chọn van gốm nếu hệ thống chỉ là đường ống nước dân dụng bình thường, môi trường không đòi hỏi tính năng chống mài mòn đặc biệt, ngân sách đầu tư hạn hẹp trong khi van kim loại tiêu chuẩn đã đáp ứng hoàn hảo, hoặc khi nhiệt độ và áp suất vận hành vượt quá giới hạn thiết kế của dòng van gốm đang xem xét.

Những Sai Lầm Thường Gặp Khi Chọn Van Ceramic

• Sai lầm 1: Nghĩ van ceramic là loại van được làm hoàn toàn bằng sứ nguyên khối từ trong ra ngoài.

• Sai lầm 2: Chỉ lựa chọn dựa trên kích thước đường ống DN mà bỏ qua các thông số áp suất, nhiệt độ và lưu lượng.

• Sai lầm 3: Không quan tâm đến chủng loại ceramic, dẫn đến việc chọn sai vật liệu không tương thích với hóa chất.

• Sai lầm 4: Bỏ qua kiểu kết nối mặt bích, wafer hoặc ren, gây khó khăn lớn khi lắp đặt vào hệ thống sẵn có.

• Sai lầm 5: Không phân tích kỹ tính chất vật lý và hóa học của môi chất, đặc biệt là nồng độ hạt rắn trong dòng slurry.

Cách Chọn Van Ceramic Phù Hợp

Quy trình lựa chọn chuẩn xác gồm 7 bước tuần tự:

1. Xác định môi chất: Làm rõ thành phần hóa học và trạng thái vật lý của lưu chất.

2. Xác định nhiệt độ làm việc: Nắm bắt chính xác nhiệt độ trung bình và nhiệt độ tối đa của hệ thống.

3. Xác định áp suất: Đo đạc áp suất làm việc và áp suất thiết kế đầu vào.

4. Xác định kích thước đường ống: Lựa chọn quy chuẩn DN tương thích.

5. Xác định lưu lượng: Tính toán công suất lưu lượng dòng chảy qua van.

6. Chọn loại ceramic và thiết kế van: Đối chiếu cấu trúc bi, cổng hoặc bướm cùng vật liệu gốm phù hợp.

7. Kiểm tra datasheet: Đánh giá tiêu chuẩn kỹ thuật và điều kiện lắp đặt thực tế từ nhà sản xuất.

Checklist Trước Khi Mua Ceramic Valve

Người mua cần chuẩn bị đầy đủ các thông tin kỹ thuật cốt lõi sau:

• Loại môi chất cụ thể trong hệ thống

• Kích thước đường ống (DN)

• Áp suất làm việc thực tế

• Nhiệt độ vận hành của hệ thống

• Lưu lượng dòng chảy yêu cầu

• Hàm lượng và kích thước hạt rắn (nếu có dòng slurry)

• Kiểu kết nối đường ống (mặt bích, wafer...)

• Vật liệu thân van mong muốn

• Chủng loại ceramic yêu cầu

• Kiểu điều khiển (tay gạt, hộp số, điện, khí nén)

• Tiêu chuẩn kỹ thuật quốc tế cần đạt

Nếu chưa xác định được model chính xác, chỉ cần cung cấp DN, môi chất, nhiệt độ, áp suất và kiểu kết nối để được đội ngũ chuyên gia tư vấn dòng van ceramic phù hợp nhất.

Câu Hỏi Thường Gặp

1. Ceramic valve là gì?

Đó là dòng van sử dụng vật liệu gốm kỹ thuật ở các bộ phận tiếp xúc trực tiếp với lưu chất nhằm nâng cao tối đa khả năng chống mài mòn và ăn mòn trong các ứng dụng khắc nghiệt.

2. Van ceramic có chống ăn mòn không?

Thiết bị có khả năng kháng hóa chất và chống ăn mòn cực tốt tùy thuộc vào chủng loại ceramic và đặc tính môi chất, nhưng luôn cần kiểm tra độ tương thích cụ thể.

3. Ceramic valve có phù hợp với slurry không?

Hoàn toàn phù hợp, đặc biệt trong các hệ thống khai khoáng và xi măng có độ mài mòn cơ học cao, với điều kiện chọn đúng thiết kế van và vật liệu gốm.

4. Ceramic valve có tốt hơn stainless steel valve không?

Không có câu trả lời tuyệt đối. Ceramic chiếm ưu thế tuyệt đối về độ cứng và chống mài mòn, trong khi inox (stainless steel) có lợi thế về độ dẻo, tính linh hoạt và giá thành phổ thông.

5. Làm sao chọn đúng ceramic valve?

Cần tổng hợp các thông số DN, áp suất, nhiệt độ, môi chất, lưu lượng, vật liệu gốm và kiểu kết nối, sau đó đối chiếu trực tiếp với bảng thông số kỹ thuật chính hãng.

Kết Luận

Đầu tư hệ thống đường ống với ceramic valve đòi hỏi sự thấu hiểu sâu sắc về thông số kỹ thuật. Thiết bị này không đơn thuần là "van bằng sứ" mà kết hợp tinh tế giữa thân kim loại vững chắc và các chi tiết gốm kỹ thuật có độ cứng cao, mang lại khả năng chống mài mòn và ăn mòn vượt trội trong môi trường khắc nghiệt. Việc lựa chọn chính xác dựa trên môi chất, nhiệt độ, áp suất, kích thước DN và kiểu kết nối sẽ giúp hệ thống vận hành ổn định và bền bỉ theo thời gian.
