Air Release Valve: Cẩm Nang Kỹ Thuật Lựa Chọn Và Ứng Dụng Cho Hệ Thống Đường Ống

Trong quá trình vận hành các hệ thống cấp nước, trạm bơm hay mạng lưới truyền tải đường dài, hiện tượng tích tụ khí bên trong đường ống thường xuyên xảy ra. Khi dòng chảy vận hành mà không được xử lý khí kịp thời, áp lực cục bộ sẽ phát sinh, gây ra tiếng ồn, rung lắc mạnh, đồng thời làm giảm lưu lượng thực tế so với thiết kế ban đầu. Khí thường có xu hướng dồn ứ tại các điểm cao của tuyến ống, làm thay đổi điều kiện thủy lực và gây nguy cơ hư hại thiết bị nghiêm trọng.

Để giải quyết triệt để tình trạng này, việc tích hợp van xả khí tự động vào hệ thống là phương án kỹ thuật bắt buộc nhằm tự động loại bỏ khí dư thừa, đảm bảo dòng chảy luôn ổn định và bảo vệ toàn bộ mạng lưới đường ống khỏi sự cố sụt áp hay búa nước.

Tại sao đường ống cần van xả khí tự động?

Các hệ thống dẫn nước công nghiệp và dân dụng luôn phải đối mặt với nguy cơ hình thành các túi khí trong lòng ống do quá trình nạp nước ban đầu, sự biến động áp suất hoặc hiện tượng tách khí từ chất lỏng.

Nếu không trang bị thiết bị xả khí tự động, lượng khí này sẽ chiếm chỗ của dòng chảy, làm giảm hiệu suất bơm và gây ra các dao động áp suất nguy hiểm. Sự hiện diện của van xả khí tự động giúp xả sạch lượng khí tích tụ này ra bên ngoài một cách tự động, duy trì lưu lượng ổn định, triệt tiêu tiếng ồn và kéo dài tuổi thọ cho toàn bộ hệ thống cơ điện.

Air Release Valve là gì?

Air release valve là van xả khí tự động được lắp trên đường ống nhằm loại bỏ lượng khí tích tụ bên trong hệ thống khi đường ống đang vận hành dưới áp suất.

Trong thực tế kỹ thuật, thiết bị này còn được gọi là van xả khí hay van thoát khí tự động, thường được bố trí tại các vị trí điểm cao của tuyến ống. Cơ chế vận hành của van dựa trên sự thay đổi tỷ trọng giữa mực nước và không khí tác động lên phao bên trong thân van. Khi khí tích tụ đủ lớn, phao hạ xuống làm mở cửa xả để thoát khí; ngược lại, khi nước dâng lên, phao nổi và đẩy kín cửa van.

Cần lưu ý phân biệt rõ ràng giữa ba khái niệm thường bị nhầm lẫn trong hệ thống đường ống: van xả khí tự động (chuyên xả khí liên tục khi có áp), air/vacuum valve (chuyên nạp/xả lưu lượng lớn khi xả cạn hoặc điền đầy nước), và combination air valve (van hỗn hợp kết hợp cả hai chức năng trên).

Nguyên lý hoạt động của van xả khí tự động

Chu trình vận hành của thiết bị diễn ra theo cơ chế tự động dựa vào sự dịch chuyển của hệ thống phao cơ học:

• Khi khí tích tụ trong đường ống: Lượng khí nhẹ bay lên các điểm cao, di chuyển vào buồng van, đẩy mực nước bên trong van xuống thấp.

• Mở cửa xả khí: Phao cơ hạ xuống theo mực nước, kéo theo cơ cấu truyền động làm mở cửa xả phía trên để khí thoát ra ngoài khí quyển.

• Nước đi vào van: Sau khi khí được xả hết, dòng nước tiếp tục dâng lên lấp đầy khoang van.

• Đóng kín cửa xả: Lực đẩy của nước làm phao nổi lên, đẩy chặt đĩa van vào ghế van để ngăn không cho nước rò rỉ ra ngoài.

Việc duy trì hoạt động xả khí liên tục này giúp hạn chế tối đa các túi khí cục bộ, duy trì diện tích mặt cắt dòng chảy luôn ở mức thiết kế, đồng thời ngăn chặn các hiện tượng thủy lực bất ổn có hại cho đường ống.

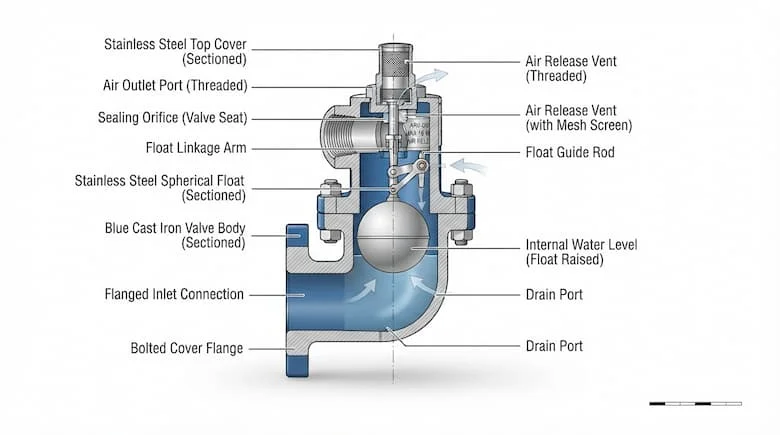

Cấu tạo van xả khí tự động gồm những bộ phận nào?

• Thân van: Thường làm từ gang, gang cầu, inox hoặc các hợp kim chịu lực tùy thuộc vào môi chất làm việc.

• Phao (Float): Bộ phận nhạy cảm với sự thay đổi tỷ trọng giữa nước và không khí, đóng vai trò cơ cấu cảm biến chính.

• Cơ cấu truyền động / Đòn bẩy: Kết nối phao với đĩa van để khuếch đại lực đóng/mở cửa xả.

• Cửa xả khí (Orifice): Khe hở nhỏ nơi không khí bị nén thoát ra ngoài môi trường.

• Nắp van (Cover): Bộ phận che chắn, bảo vệ toàn bộ cấu trúc cơ khí phía trên thân van.

• Gioăng làm kín (Sealing gasket): Đảm bảo độ kín khít tuyệt đối, chống rò rỉ nước khi van ở trạng thái đóng.

Các loại air valve phổ biến và cách phân biệt

Thông số kỹ thuật cần quan tâm khi chọn van xả khí tự động

Lưu ý kỹ thuật: Không nên chọn mua van xả khí tự động chỉ dựa đơn thuần vào kích thước DN của đường ống chính. Kỹ sư thiết kế bắt buộc phải tính toán đồng thời áp suất làm việc, lưu lượng khí cần xả, đường kính ống và đặc thù địa hình của điểm lắp đặt.

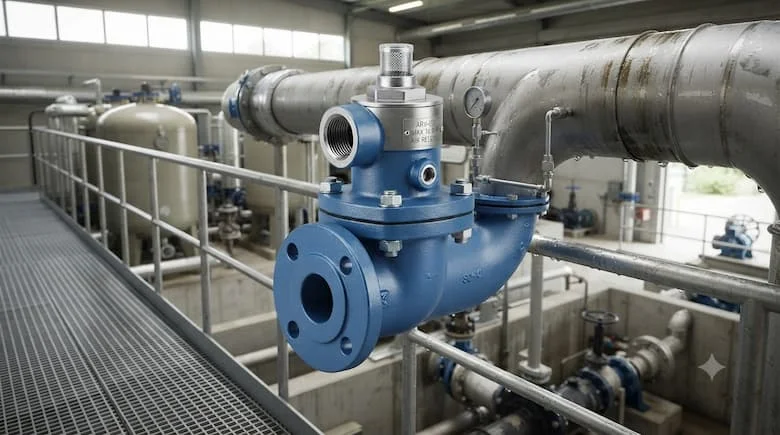

Van xả khí tự động nên lắp ở đâu trên đường ống?

• Các điểm cao cục tuyến ống: Nơi có cao độ lớn nhất, là điểm dừng chân tự nhiên của bọt khí trong dòng chảy.

• Đỉnh các đoạn thay đổi hình học: Vị trí đường ống chuyển từ dốc lên sang dốc xuống.

• Sau các đoạn ống vượt dốc: Nơi khí dễ bị nén và giữ lại dưới áp lực dòng chảy.

• Trước các thiết bị đo lường hoặc van giảm áp: Đảm bảo dòng nước không lẫn khí làm sai lệch kết quả đo hoặc gây xung lực.

Việc lắp đặt đúng vị trí giúp gom toàn bộ khí dư thừa vào điểm xả. Nếu bố trí sai vị trí, khí vẫn tiếp tục bị kẹt tại các khoảng trống của đoạn ống, gây ra hiện tượng búa nước, rung động đường ống và sụt giảm lưu lượng cấp nước thực tế.

Ứng dụng thực tế và những sai lầm thường gặp

Các hệ thống ứng dụng tiêu biểu

• Hệ thống mạng lưới cấp nước sạch đô thị và khu công nghiệp.

• Trạm bơm nước thô, trạm bơm tăng áp quy mô lớn.

• Hệ thống tưới tiêu tự động trong nông nghiệp công nghệ cao.

• Các nhà máy xử lý nước thải và nhà máy hóa chất.

• Tuyến ống truyền tải nước thô đi qua địa hình đồi núi phức tạp.

Những sai lầm chí mạng cần tránh

1. Lắp sai vị trí: Đặt van ở đoạn ống thấp hoặc đoạn thẳng không có khả năng tích tụ khí khiến van mất hoàn toàn tác dụng.

2. Chọn sai chủng loại van: Lắp van xả khí nhỏ (van xả khí tự động) vào vị trí đòi hỏi lưu lượng nạp/xả lớn khi xả cạn đường ống.

3. Chỉ chọn theo DN: Bỏ qua thông số áp suất làm việc và tốc độ xả khí cần thiết của hệ thống.

4. Bỏ qua chất lượng nước: Sử dụng vật liệu phao và thân van kém chất lượng trong môi trường nước thô chứa nhiều cặn bẩn, gây kẹt phao.

5. Không bảo trì định kỳ: Không vệ sinh lưới lọc và kiểm tra độ kín của gioăng, dẫn đến hiện tượng xì nước liên tục tại đầu xả.

Hướng dẫn 7 bước chọn van xả khí tự động phù hợp

• Bước 1: Xác định rõ môi chất lưu chất trong đường ống (nước sạch, nước thô hay nước có hóa chất).

• Bước 2: Xác định chính xác kích thước kết nối (DN) tương thích với mặt bích hoặc điểm chờ trên ống.

• Bước 3: Kiểm tra áp suất vận hành tối đa và cấp áp suất (PN) của hệ thống.

• Bước 4: Lựa chọn đúng chức năng van (chỉ xả khí hay cần kết hợp nạp/xả khí lưu lượng lớn).

• Bước 5: Kiểm tra và chọn vật liệu thân van, phao van và gioăng làm kín phù hợp với môi trường.

• Bước 6: Xác định kiểu kết nối phù hợp (kiểu ren cho ống nhỏ hoặc mặt bích cho ống lớn).

• Bước 7: Khảo sát thực địa để xác định chính xác các điểm cao trên tuyến ống cần bố trí lắp đặt.

Checklist kiểm tra trước khi mua và lắp đặt:

• Đã chọn đúng chủng loại van xả khí tự động theo thiết kế thủy lực

• Đúng kích thước danh nghĩa (DN) của điểm đấu nối

• Đúng cấp áp suất (PN/Class) chịu lực của hệ thống

• Vật liệu thân van và phao thích hợp với môi chất nước

• Đúng kiểu kết nối ren hoặc mặt bích tiêu chuẩn

• Đáp ứng đúng yêu cầu lưu lượng xả khí thực tế

• Đã xác định chính xác vị trí điểm cao trên tuyến ống

• Lắp đặt van theo đúng chiều thẳng đứng hướng lên trên

• Đảm bảo không gian thoáng để bảo trì, tháo lắp định kỳ

• Kiểm tra độ kín khít của gioăng và phao trước khi vận hành

• Có kế hoạch vệ sinh xả cặn định kỳ cho cụm van

Câu hỏi thường gặp (FAQ)

1. Air release valve là gì?

Đây là thiết bị van cơ khí tự động lắp trên đường ống nước nhằm giải phóng các túi khí và bọt khí tích tụ bên trong trong lúc hệ thống đang vận hành dưới áp suất.

2. Van xả khí tự động dùng để làm gì?

Thiết bị giúp duy trì diện tích dòng chảy ổn định, loại bỏ hiện tượng rung lắc, tiếng ồn và ngăn chặn sự sụt giảm lưu lượng do khí nén gây ra trong đường ống.

3. Air release valve khác air vacuum valve như thế nào?

Air release valve chuyên xả lượng khí nhỏ tích tụ liên tục khi đường ống có áp, trong khi air vacuum valve chuyên nạp hoặc xả một lượng khí rất lớn khi đường ống được xả cạn hoặc bơm đầy nước.

4. Air release valve nên lắp ở vị trí nào trên đường ống?

Van nên được ưu tiên lắp đặt tại các điểm cao nhất của tuyến ống hoặc tại các vị trí thay đổi độ dốc, nơi không khí dễ bị dồn ứ và hình thành túi khí lớn.

5. Làm thế nào để chọn air release valve chuẩn kỹ thuật?

Việc lựa chọn cần dựa vào kích thước DN, cấp áp suất PN, đặc tính môi chất, lưu lượng khí cần xả và vị trí lắp đặt thực tế trên toàn bộ hệ thống đường ống.

Kết Luận

Sử dụng air release valve chất lượng cao là giải pháp kỹ thuật cốt lõi giúp loại bỏ hoàn toàn lượng khí tích tụ, tối ưu hóa điều kiện thủy lực và duy trì sự ổn định lâu dài cho toàn bộ hệ thống đường ống truyền tải nước. Hiệu quả hoạt động của thiết bị phụ thuộc trực tiếp vào việc lựa chọn đúng chủng loại, kích thước DN, cấp áp suất, vật liệu chế tạo cùng vị trí lắp đặt chuẩn xác tại các điểm cao trên tuyến ống.
