Cấu Tạo Van Điện Từ: Cẩm Nang Kỹ Thuật Hiểu Rõ Để Vận Hành Và Lựa Chọn Chuẩn Xác

Trong các hệ thống tự động hóa công nghiệp, mạng lưới cấp nước dân dụng hay dây chuyền khí nén, cấu tạo của an điện từ đóng vai trò quyết định đến khả năng vận hành ổn định của toàn bộ thiết bị. Thế nhưng, khi xảy ra sự cố rò rỉ hay kẹt van, phần lớn người dùng thường chọn phương án thay mới toàn bộ thiết bị mà không nắm rõ lỗi phát sinh từ cuộn coil, lõi van, màng cao su hay gioăng làm kín.

Việc nắm vững bản chất bên trong không chỉ giúp bạn chọn đúng chủng loại van, lắp đặt chính xác mà còn chủ động khắc phục sự cố nhanh chóng, tối ưu hóa chi phí bảo trì và kéo dài tuổi thọ hệ thống.

Vì sao cần hiểu cấu tạo của van điện từ?

Hệ thống nước, khí và hơi nóng luôn đòi hỏi độ chính xác và tính an toàn cao trong từng thiết bị điều khiển. Nếu không nắm rõ cấu tạo van điện từ, kỹ thuật viên rất dễ chọn sai vật liệu gioăng, nhầm lẫn giữa dòng điện áp AC/DC hoặc dùng sai dải áp suất, dẫn đến hiện tượng cháy cuộn coil hoặc xì lưu chất liên tục.

Việc hiểu sâu sắc từng chi tiết cấu thành bên trong sẽ giúp bạn làm chủ hoàn toàn quá trình lắp đặt, nhận diện nguyên nhân hỏng hóc ngay từ triệu chứng ban đầu và bảo dưỡng thiết bị một cách dễ dàng, khoa học nhất.

Van điện từ là gì?

Van điện từ (solenoid valve) là thiết bị đóng/mở hoặc kiểm soát dòng môi chất bằng lực điện từ tạo ra từ cuộn coil. Khi được cấp điện, từ trường tác động lên cơ cấu bên trong để thay đổi trạng thái của van.

Thiết bị này được ứng dụng rộng rãi trong các hệ thống dẫn nước, khí nén, hơi nóng, dầu và nhiều loại hóa chất chuyên dụng tùy theo thiết kế của nhà sản xuất. Thành phần cấu tạo chính của một chiếc van bao gồm thân van, cuộn coil, lõi van, lò xo, màng van (hoặc piston) cùng hệ thống gioăng làm kín.

Tuy nhiên, cấu tạo này không hoàn toàn giống nhau ở mọi model; tùy thuộc vào nguyên lý truyền động (trực tiếp hay gián tiếp) và trạng thái hoạt động (thường đóng hay thường mở), cấu trúc cơ khí bên trong sẽ có những tinh chỉnh kỹ thuật riêng biệt.

Nguyên lý hoạt động của van điện từ

Chu trình vận hành của thiết bị diễn ra tuần tự dựa trên sự tương tác giữa tín hiệu điện và cơ cấu cơ học bên trong:

• Khi cấp nguồn điện: Cuộn coil nhận điện và sinh ra từ trường mạnh, tạo ra lực điện từ hút lõi van (ty van) dịch chuyển lên hoặc xuống, làm thay đổi trạng thái của cửa van.

• Khi ngắt nguồn điện: Từ trường lập tức biến mất, lực đàn hồi của lò xo hoặc áp lực dòng chảy đưa lõi van về lại vị trí ban đầu, đóng hoặc mở hoàn toàn cửa van tùy theo thiết kế.

Tùy vào nhu cầu thực tế, hệ thống có thể sử dụng van điện từ thường đóng (NC) hoặc thường mở (NO), kết hợp với cơ chế tác động trực tiếp hoặc điều khiển gián tiếp (pilot operated) để kiểm soát lưu lượng dòng chảy lớn một cách mượt mà nhất.

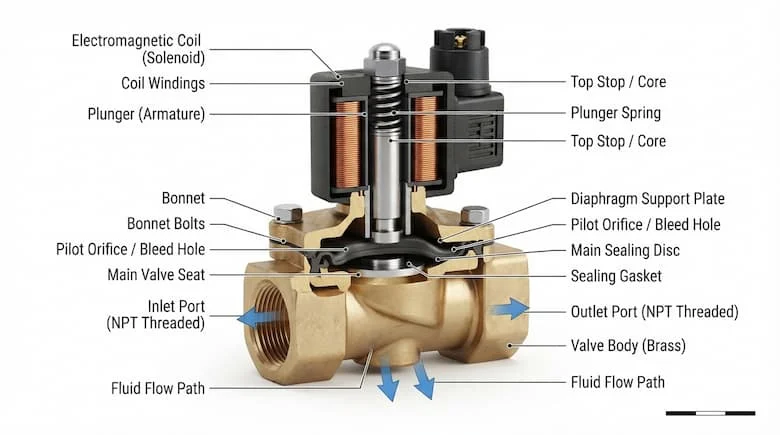

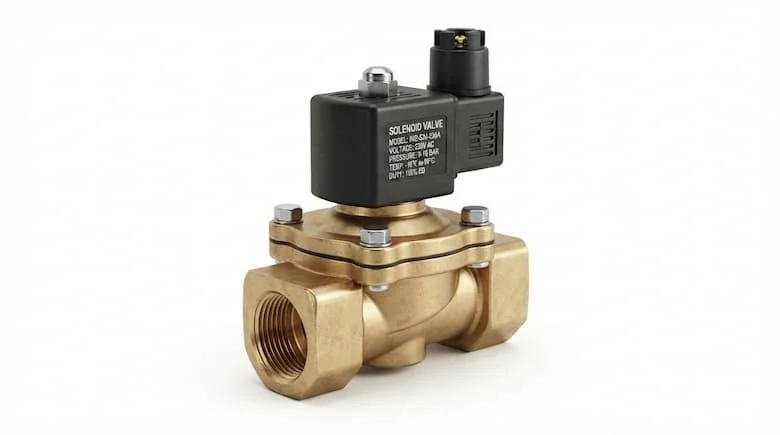

Cấu tạo van điện từ gồm những bộ phận nào?

• Thân van: Bộ phận khung cứng cáp bao ngoài, chứa toàn bộ cơ cấu vận hành, thường được đúc từ đồng thau, inox chống gỉ hoặc nhựa kỹ thuật chịu lực, chịu áp suất cao.

• Cuộn coil điện từ (Solenoid coil): Cuộn dây đồng nhận tín hiệu điện áp (24V, 220V...) để sinh ra từ trường, là nguồn năng lượng chính đóng mở van.

• Lõi van / Ty van (Plunger): Chi tiết kim loại trực tiếp chịu tác động của lực từ trường, di chuyển tịnh tiến để điều khiển đường lưu chất.

• Lò xo hồi vị: Chế tạo từ thép đàn hồi cao, có nhiệm vụ đẩy lõi van về trạng thái nghỉ khi ngắt nguồn điện.

• Màng van hoặc piston: Bộ phận trực tiếp chặn hoặc mở luồng di chuyển của môi chất, thường làm từ cao su tổng hợp hoặc PTFE.

• Gioăng làm kín: Chi tiết chịu trách nhiệm ngăn chặn rò rỉ lưu chất ra bên ngoài và giữa các khoang áp suất.

• Cửa vào và cửa ra (Ports): Hai đầu kết nối với đường ống thông qua kiểu nối ren hoặc mặt bích chuyên dụng.

Phân tích chuyên sâu các biến thể cấu tạo

1. Cấu tạo van điện từ thường đóng và thường mở khác nhau thế nào?

• Van điện từ thường đóng (NC): Ở trạng thái chưa cấp điện, lò xo đẩy màng van đóng chặt cửa van. Khi cấp điện, lực từ thắng lực lò xo để mở van. Phù hợp cho các hệ thống chỉ mở khi có tín hiệu vận hành.

• Van điện từ thường mở (NO): Ở trạng thái chưa cấp điện, cửa van luôn mở cho dòng chảy đi qua. Khi cấp điện, lõi van dịch chuyển xuống làm kín van. Dòng này tối ưu cho các hệ thống yêu cầu xả tràn khi mất điện đột ngột.

2. Cấu tạo van điện từ tác động trực tiếp và gián tiếp

• Tác động trực tiếp: Cuộn coil tác động thẳng lên lõi van để đóng mở. Cấu tạo đơn giản, không phụ thuộc vào áp suất hệ thống nhưng thường chỉ dùng cho đường kính ống nhỏ.

• Tác động gián tiếp (Pilot): Sử dụng một lỗ pilot nhỏ và chênh áp của môi chất để hỗ trợ nâng màng van. Cấu tạo phức tạp hơn nhưng đáp ứng cực tốt cho các đường ống có lưu lượng và kích thước lớn.

3. Cấu tạo van điện từ nước, khí và hơi khác gì nhau?

• Van nước: Chú trọng vật liệu thân đồng/inox chống ăn mòn, màng cao su NBR mềm dẻo.

• Van khí nén: Đòi hỏi độ kín khít tuyệt đối, tốc độ phản hồi nhanh, chịu được áp lực khí nén liên tục.

• Van hơi (Steam solenoid valve): Yêu cầu khắt khe về vật liệu gioăng (thường dùng PTFE hoặc Graphite) và cuộn coil chịu nhiệt độ cao lên đến hàng trăm độ C.

Thông số kỹ thuật liên quan trực tiếp đến cấu tạo van điện từ

Lưu ý chuyên gia: Kích thước DN không phải là yếu tố duy nhất quyết định khả năng làm việc của van. Bạn bắt buộc phải kiểm tra đồng thời áp suất, nhiệt độ, điện áp coil và đặc tính môi chất để tránh tình trạng cháy cuộn điện hoặc rò rỉ lưu chất.

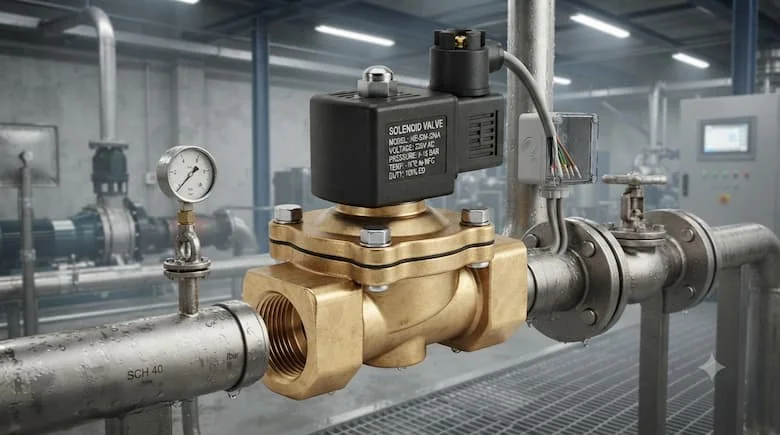

Ứng dụng thực tế và những lỗi thường gặp

Các ứng dụng tiêu biểu trong đời sống và công nghiệp

• Hệ thống cấp nước sạch đô thị, máy lọc nước RO gia đình.

• Mạng lưới tưới cây tự động trong nông nghiệp thông minh.

• Hệ thống điều khiển khí nén trong các dây chuyền lắp ráp tự động.

• Lò hơi công nghiệp, hệ thống sấy và thiết bị gia nhiệt HVAC.

• Các trạm bơm tự động tích hợp tín hiệu điều khiển từ PLC.

Các sự cố thường gặp liên quan đến cấu tạo van

1. Coil nóng rực nhưng van không mở: Do đứt cuộn dây, cấp sai điện áp, kẹt lõi ty van hoặc cặn bẩn kẹt trong lỗ pilot.

2. Van bị rò rỉ lưu chất: Do màng van bị rách, gioăng làm kín bị lão hóa do quá nhiệt hoặc có dị vật bám vào bề mặt làm kín.

3. Van đóng mở giật cục, không ổn định: Áp suất đường ống quá thấp (với dòng gián tiếp) hoặc nguồn điện cấp bị sụt áp chập chờn.

4. Cháy cuộn coil: Do dùng van điện từ dòng AC cắm nhầm nguồn DC hoặc để van ngâm điện liên tục trong môi trường nhiệt độ quá cao.

Hướng dẫn 6 bước kiểm tra cấu tạo và bảo dưỡng van điện từ

• Bước 1: Ngắt toàn bộ nguồn điện và xả hết áp suất, làm nguội môi chất trong đường ống để đảm bảo an toàn tuyệt đối.

• Bước 2: Kiểm tra bề mặt bên ngoài thân van, cuộn coil xem có vết nứt, dấu hiệu rò rỉ hay cháy xém hay không.

• Bước 3: Tháo rời cuộn coil, kiểm tra điện áp định mức và đo điện trở cuộn dây để phát hiện đứt ngầm.

• Bước 4: Tháo nắp chụp thân van, kiểm tra tình trạng của lò xo hồi vị, lõi van (ty van) và vệ sinh sạch sẽ cặn bẩn bám dính.

• Bước 5: Kiểm tra độ đàn hồi của màng van, các vòng gioăng làm kín; thay mới ngay nếu phát hiện cao su bị chai cứng hoặc rách.

• Bước 6: Lắp ráp lại các chi tiết theo đúng trật tự ban đầu, cấp điện và thử nghiệm khả năng đóng/mở của van.

Checklist kiểm tra trước khi chọn mua van:

• Đã xác định rõ loại môi chất (nước, khí, hơi hay dầu)

• Đúng kích thước danh nghĩa (DN) của đường ống

• Kiểm tra dải áp suất làm việc thực tế của hệ thống

• Kiểm tra giới hạn nhiệt độ của môi chất

• Lựa chọn vật liệu thân van (Đồng, inox, nhựa) tương thích

• Chọn đúng vật liệu màng/gioăng chịu nhiệt

• Xác định điện áp cuộn coil phù hợp (220V, 24V...)

• Lựa chọn đúng trạng thái Thường đóng (NC) hoặc Thường mở (NO)

• Chọn kiểu tác động trực tiếp hay gián tiếp theo lưu lượng

• Kiểm tra yêu cầu chênh áp của model van

• Lựa chọn kiểu kết nối ren hoặc mặt bích chuẩn xác

• Đảm bảo tần suất đóng/mở phù hợp với công suất thiết bị

Câu hỏi thường gặp (FAQ)

1. Cấu tạo van điện từ gồm những bộ phận nào?

Cấu tạo chính của van điện từ gồm: thân van, cuộn coil điện từ, lõi van (ty van), lò xo hồi vị, màng van hoặc piston, gioăng làm kín và các cửa kết nối đường ống.

2. Cuộn coil van điện từ có chức năng gì?

Cuộn coil (cuộn cảm) nhận tín hiệu dòng điện để sinh ra từ trường, tạo ra lực điện từ hút lõi van di chuyển nhằm thực hiện thao tác đóng hoặc mở cửa van.

3. Màng van điện từ có tác dụng gì?

Màng van trực tiếp kiểm soát lưu lượng dòng chảy đi qua thân van, đồng thời phải đảm bảo độ đàn hồi và khả năng chịu nhiệt, chịu áp suất tương ứng với môi chất.

4. Van điện từ thường đóng và thường mở khác nhau thế nào?

Van thường đóng (NC) ở trạng thái nghỉ không có điện sẽ chặn dòng chảy và chỉ mở khi cấp điện; ngược lại, van thường mở (NO) luôn cho dòng chảy qua khi mất điện và sẽ đóng lại khi được cấp điện.

5. Có thể dùng chung một cấu tạo van điện từ cho nước, khí và hơi không?

Không nên. Mỗi môi trường (nước, khí nén hay hơi nóng) có yêu cầu riêng về vật liệu thân, đặc biệt là gioăng làm kín và khả năng chịu nhiệt; dùng sai loại sẽ làm hỏng van nhanh chóng.

Kết Luận

Việc thấu hiểu cấu tạo van điện từ là chìa khóa vàng giúp các kỹ sư và nhà quản lý vận hành hệ thống một cách trơn tru, chuẩn xác và bền bỉ. Hiệu suất làm việc của van phụ thuộc hoàn toàn vào sự đồng bộ giữa chất liệu thân, màng làm kín, cuộn coil điện từ và nguyên lý truyền động phù hợp với môi chất thực tế.
