Cẩm Nang Lựa Chọn Và Ứng Dụng Van Khoá Tự Động Chuẩn Xác Cho Mọi Hệ Thống

Trong các hệ thống cấp nước, đường ống khí nén, lò hơi hay dây chuyền dầu khí, việc vận hành đóng mở van thủ công bằng tay gạt truyền thống thường tốn nhiều thời gian và không đáp ứng được yêu cầu điều khiển từ xa. Khi hệ thống đòi hỏi sự đồng bộ hóa, tự động hóa cao hoặc lắp đặt ở các vị trí trên cao khó tiếp cận, van khoá nước tự động trở thành giải pháp phần cứng tối ưu nhất.

Tuy nhiên, mỗi công trình công nghiệp hay dân dụng lại đòi hỏi những tiêu chuẩn kỹ thuật hoàn toàn khác nhau. Việc nhầm lẫn giữa van điện từ, van bi điều khiển điện hay van khí nén có thể dẫn đến tình trạng sụt áp, cháy cuộn coil hoặc rò rỉ lưu chất nghiêm trọng. Dưới đây là phân tích chuyên sâu giúp bạn nắm bắt toàn diện về dòng thiết bị này.

Van khoá nước tự động – giải pháp kiểm soát dòng chảy hiện đại

Khi vận hành một mạng lưới đường ống phức tạp, việc can thiệp thủ công từng van khóa không chỉ làm giảm năng suất mà còn gây nguy hiểm cho nhân sự khi xảy ra sự cố áp suất đột ngột. Sự xuất hiện của các dòng van khoá nước  tự động giúp giải quyết triệt để bài toán điều khiển từ xa, tích hợp liền mạch vào hệ thống tự động hóa nhà máy.

Tuy nhiên, thị trường hiện nay cung cấp rất nhiều chủng loại với nguyên lý hoạt động khác nhau. Hiểu rõ cấu tạo, thông số và cách thức vận hành sẽ giúp bạn đầu tư đúng thiết bị, tối ưu hóa chi phí và bảo vệ tuổi thọ toàn bộ hệ thống đường ống.

Van khoá tự động là gì?

Van khoá tự động là loại van có khả năng tự động đóng hoặc mở dòng chảy thông qua tín hiệu điều khiển hoặc một điều kiện vận hành được xác định trước. Van có thể sử dụng bộ truyền động điện, điện từ hoặc khí nén tùy thiết kế.

Khác với các dòng van vặn tay truyền thống, thiết bị này tích hợp thêm bộ truyền động (actuator) hoặc cuộn coil điện từ. Khi nhận được tín hiệu điện hoặc áp lực điều khiển từ tủ PLC/BMS, van sẽ tự động dịch chuyển cơ cấu bên trong để đóng hoặc mở hoàn toàn dòng lưu chất mà không cần sự can thiệp cơ học trực tiếp của con người.

Nguyên lý hoạt động của van khoá nước tự động

Quá trình vận hành của thiết bị tuân theo một chuỗi logic chặt chẽ: Tín hiệu điều khiển tác động vào bộ truyền động, làm xoay hoặc dịch chuyển cơ cấu van để kiểm soát dòng chảy.

• Cấp tín hiệu (Mở van): Dòng điện hoặc áp lực khí nén kích hoạt bộ phận truyền động, làm xoay bi van hoặc nhấc đĩa van lên để lưu chất lưu thông tự do.

• Ngắt tín hiệu (Đóng van): Bộ truyền động đảo chiều hoặc lò xo hồi vị kéo đĩa van về vị trí kín, chặn đứng dòng chảy.

Ngoài ra, hệ thống hiện đại còn cho phép thiết lập thời gian đóng mở biểu đồ, kết hợp cùng cảm biến lưu lượng, áp suất hoặc kết nối trực tiếp vào mạng lưới tự động hóa trung tâm (PLC/BMS) để vận hành hoàn toàn khép kín. Cần lưu ý phân biệt rõ giữa việc đóng/mở ON/OFF tự động và các dòng van điều tiết lưu lượng góc mở theo tỷ lệ.

Các loại van khoá nước tự động phổ biến

• Van điện từ (Solenoid valve): Sử dụng lực từ trường của cuộn coil để đóng/mở dòng chảy cực kỳ nhanh chóng. Rất phù hợp cho các hệ thống quy mô nhỏ và vừa.

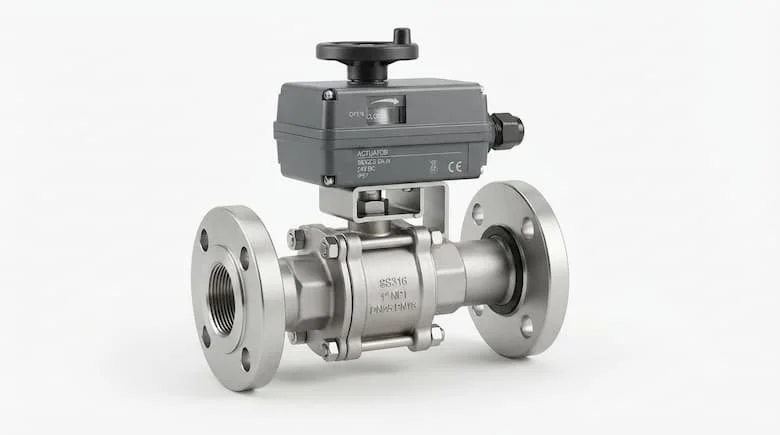

• Van bi điều khiển điện: Sử dụng động cơ điện (motor actuator) kết hợp với viên bi khoét lỗ bên trong. Phù hợp cho đường ống dẫn nước, khí, dầu với độ bền cơ học cao.

• Van bướm điều khiển điện: Thiết kế đĩa van dạng cánh bướm, chuyên dùng cho các đường ống có kích thước lớn (từ DN50 trở lên) nhờ kết cấu gọn gàng, tiết kiệm không gian.

• Van điều khiển khí nén: Sử dụng áp lực khí nén làm lực đẩy để xoay hoặc nâng hạ van. Có tốc độ đóng mở chớp nhoáng, chuyên dùng trong môi trường công nghiệp nặng, chống cháy nổ.

• Van tự động theo áp suất: Hoạt động dựa trên sự thay đổi cơ học của áp lực lưu chất bên trong ống mà không nhất thiết phải cấp nguồn điện điều khiển ngoại vi.

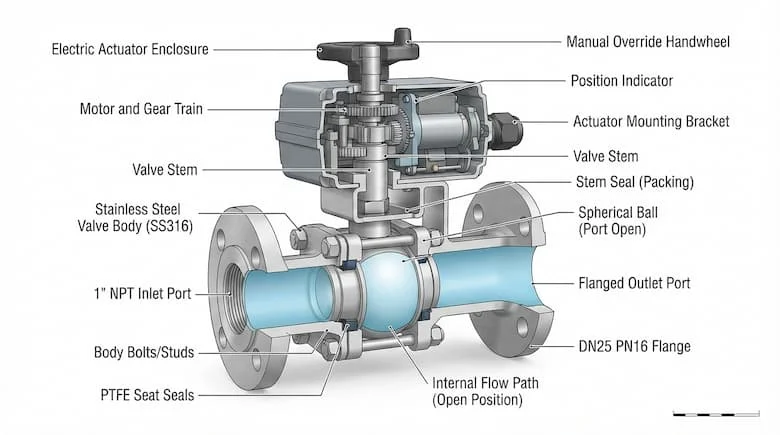

Cấu tạo van khoá nước tự động gồm những gì?

Tùy thuộc vào model và chủng loại kỹ thuật, một bộ thiết bị hoàn chỉnh thường bao gồm các thành phần cốt lõi:

• Thân van cơ học: Khung đúc chịu lực bằng đồng thau, inox hoặc gang cầu.

• Đĩa van hoặc bi van: Chi tiết trực tiếp chặn hoặc mở đường đi của lưu chất.

• Trục van: Truyền lực momen xoắn từ bộ truyền động xuống đĩa van.

• Hệ thống gioăng làm kín: Vòng đệm PTFE hoặc EPDM chống rò rỉ áp suất ra ngoài.

• Bộ truyền động (Actuator): Hộp động cơ điện hoặc bầu khí nén chịu trách nhiệm tạo lực kéo/xoay.

• Motor hoặc cuộn coil điện từ: Tạo năng lượng chuyển hóa tín hiệu điện thành cơ năng.

• Công tắc hành trình: Giúp ngắt điện tự động khi van đã hoàn thành chu trình đóng hoặc mở.

Thông số kỹ thuật cần quan tâm

Van khoá nước tự động khác van khóa tay như thế nào?

Việc đầu tư hệ thống tự động hóa mang lại hiệu quả vận hành vượt trội, loại bỏ hoàn toàn sai sót do con người thao tác nhầm lẫn trong các tình huống khẩn cấp.

Nên chọn van điện từ hay van bi điều khiển điện?

Khi đứng trước quyết định mua sắm, kỹ sư thường phân vân giữa hai dòng sản phẩm phổ biến này:

• Van điện từ (Solenoid valve): Phù hợp với các hệ thống yêu cầu tốc độ đóng/mở cực nhanh (tính bằng mili-giây), kích thước đường ống nhỏ đến trung bình và dòng điện điều khiển đơn giản. Nhược điểm là cuộn coil dễ bị nóng nếu duy trì trạng thái mở liên tục trong thời gian dài.

• Van bi điều khiển điện (Motorized ball valve): Phù hợp cho các đường ống cần duy trì trạng thái đóng hoặc mở ổn định trong thời gian dài mà không lo cháy cuộn dây. Thiết bị vận hành êm ái, momen xoắn lớn, dùng được cho nhiều kích thước ống khác nhau nhưng thời gian đóng mở sẽ chậm hơn van điện từ.

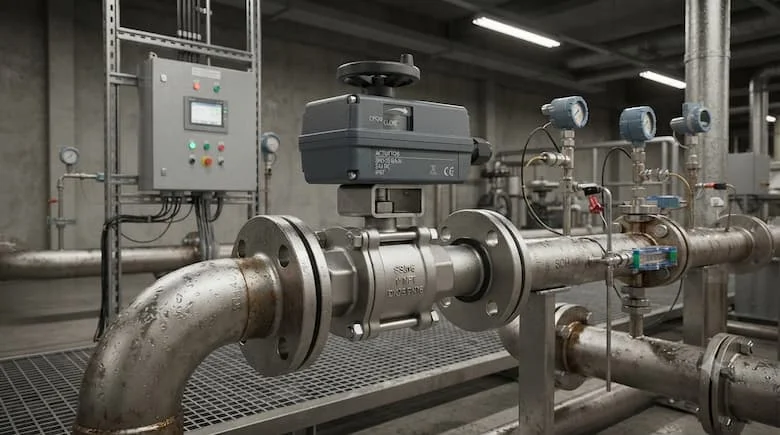

Ứng dụng thực tế và những sai lầm thường gặp

Các ứng dụng phổ biến trong công nghiệp và đời sống

• Hệ thống cấp nước sạch đô thị và trạm bơm tăng áp tự động.

• Các dây chuyền tưới cây tự động trong nông nghiệp thông minh.

• Hệ thống điều hòa không khí trung tâm HVAC trong các tòa nhà cao tầng.

• Nhà máy sản xuất công nghiệp, dây chuyền lắp ráp tự động hóa.

• Hệ thống mạng lưới phân phối khí nén và lò hơi nhà máy.

• Các dây chuyền xử lý nước thải và hệ thống phòng cháy chữa cháy (PCCC).

Sai lầm chí mạng cần tránh khi chọn mua

1. Chỉ quan tâm đến kích thước DN mà bỏ qua các thông số về áp suất và nhiệt độ dòng chảy.

2. Không kiểm tra kỹ loại lưu chất (dùng nhầm van nước cho hóa chất ăn mòn mạnh).

3. Chọn sai điện áp nguồn cấp (cấp nhầm điện 220V cho dòng van điện từ cuộn coil 24V).

4. Nhầm lẫn giữa đặc tính vận hành của van điện từ và van bi điều khiển điện.

5. Không tính toán đến trạng thái an toàn của van khi xảy ra sự cố mất điện đột ngột (NC hay NO).

Hướng dẫn 10 bước chọn mua van khoá tự động phù hợp

• Bước 1: Xác định chính xác loại lưu chất chảy trong ống (nước, khí, hơi, dầu hay hóa chất).

• Bước 2: Đo đạc kích thước đường ống và chọn quy cách đường kính danh nghĩa (DN) tương ứng.

• Bước 3: Kiểm tra mức áp suất làm việc tối đa và dải nhiệt độ thực tế của hệ thống.

• Bước 4: Lựa chọn chủng loại van phù hợp (điện từ, van bi điện, van bướm điện hay khí nén).

• Bước 5: Chọn vật liệu thân van và gioăng làm kín thích hợp với môi trường.

• Bước 6: Chọn phương thức điều khiển tự động hóa mong muốn (ON/OFF hoặc tuyến tính).

• Bước 7: Kiểm tra kỹ nguồn điện áp sử dụng tại nhà xưởng (24VDC, 220VAC...).

• Bước 8: Xác định rõ trạng thái của van khi mất nguồn điện (Thường đóng hay Thường mở).

• Bước 9: Lựa chọn kiểu kết nối đường ống (lắp ren hoặc lắp mặt bích tiêu chuẩn).

• Bước 10: Tra cứu catalogue kỹ thuật chính hãng để đối chiếu toàn bộ thông số trước khi thanh toán.

Checklist kiểm tra trước khi đặt mua:

• Đã chọn đúng chủng loại van khoá tự động

• Kích thước đường kính DN khớp thực tế

• Vật liệu thân van bền bỉ theo môi trường

• Lưu chất tương thích hoàn toàn

• Giới hạn áp suất chịu lực an toàn

• Dải nhiệt độ vận hành phù hợp

• Kiểu kết nối ren hoặc bích đồng bộ

• Điện áp nguồn cấp chuẩn xác

• Phương thức điều khiển đáp ứng yêu cầu

• Đã xác định rõ trạng thái khi mất điện

• Có catalogue và thông số kỹ thuật minh bạch

• Tương thích tốt với hệ thống điều khiển trung tâm PLC/BMS

Câu hỏi thường gặp (FAQ)

1. Van khoá tự động là gì?

Đây là dòng thiết bị van cơ khí được tích hợp bộ truyền động điện, điện từ hoặc khí nén, cho phép tự động đóng mở dòng lưu chất thông qua tín hiệu điều khiển từ xa.

2. Van khoá tự động gồm những chủng loại phổ biến nào?

Các dòng sản phẩm thông dụng bao gồm van điện từ, van bi điều khiển điện, van bướm điều khiển điện và van điều khiển bằng áp lực khí nén.

3. Van khoá tự động có thể sử dụng cho hệ thống nước được không?

Hoàn toàn được. Hầu hết các model chuyên dụng đều thiết kế tối ưu cho nước sạch, nước thải, tuy nhiên cần chọn đúng vật liệu thân van và gioăng chống rò rỉ phù hợp.

4. Van điện từ và van bi điều khiển điện khác nhau điểm gì cốt lõi?

Van điện từ sử dụng từ trường cuộn coil để đóng mở siêu nhanh, phù hợp ống nhỏ; trong khi van bi điều khiển điện dùng motor xoay bi van, vận hành ổn định cho đường ống lớn và chịu được thời gian mở dài.

5. Cần kiểm tra những yếu tố nào quan trọng nhất trước khi mua van khoá tự động?

Bạn cần kiểm tra kỹ chủng loại van, kích thước DN, vật liệu, lưu chất, áp suất, nhiệt độ, điện áp nguồn và trạng thái an toàn khi mất điện.

Kết Luận

Sử dụng van khoá tự động là bước tiến công nghệ thiết yếu giúp loại bỏ các thao tác thủ công nặng nhọc, nâng cao mức độ tự động hóa và bảo vệ an toàn tuyệt đối cho toàn bộ dây chuyền sản xuất. Mỗi dòng thiết bị đều sở hữu những đặc tính kỹ thuật riêng biệt, đòi hỏi sự khảo sát kỹ lưỡng về áp suất, nhiệt độ và nguồn điện trước khi đưa ra quyết định đầu tư.
