Van Hơi Điều Khiển Khí Nén: Cẩm Nang Lựa Chọn Và Ứng Dụng Chuẩn Kỹ Thuật

Trong các hệ thống nhiệt điện, lò hơi công nghiệp hay mạng lưới đường ống truyền dẫn nhiệt, việc đóng mở dòng hơi nóng liên tục đòi hỏi độ chính xác cao và sự an toàn tuyệt đối. Nếu vận hành thủ công bằng tay, nhân viên kỹ thuật không chỉ mất nhiều thời gian di chuyển mà còn đối mặt với nguy cơ bỏng nặng do nhiệt độ và áp suất cực lớn. Để giải quyết triệt để bài toán này, van hơi điều chỉnh khí nén trở thành thiết bị phần cứng không thể thiếu trong các nhà máy tự động hóa hiện đại.

Việc tích hợp bộ truyền động khí nén giúp hệ thống đạt tốc độ đóng mở chớp nhoáng, điều khiển từ xa linh hoạt và vận hành bền bỉ trong môi trường khắc nghiệt. Tuy nhiên, thiết kế hệ thống hơi đòi hỏi sự khắt khe về thông số kỹ thuật. Dưới đây là phân tích chuyên sâu giúp bạn nắm bắt toàn diện bản chất, phân loại và cách lựa chọn thiết bị chuẩn xác nhất.

Van hơi điều chỉnh khí nén giải quyết vấn đề gì?

Các hệ thống hơi công nghiệp luôn hoạt động ở điều kiện áp lực cao và nhiệt độ lớn. Việc điều khiển thủ công bằng tay gạt tỏ ra kém linh hoạt, tốn kém nhân lực và thiếu an toàn khi xảy ra sự cố khẩn cấp.

Sự xuất hiện của van hơi điều chỉnh khí nén mang lại giải pháp tự động hóa hoàn toàn nhờ khả năng đóng/mở tự động, điều khiển từ xa qua tủ điện trung tâm, tốc độ phản hồi cực nhanh và độ bền vượt trội trong môi trường công nghiệp nặng. Nếu chọn sai thiết bị, hệ thống có thể bị rò rỉ hơi nóng, sụt áp hoặc hỏng hóc gioăng làm kín chỉ sau thời gian ngắn vận hành.

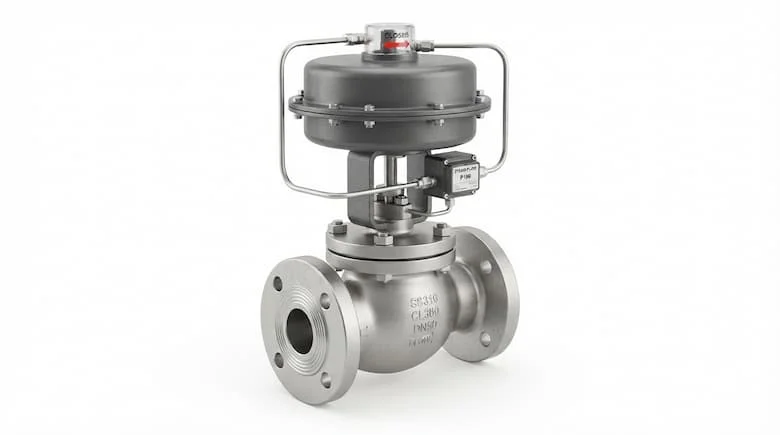

Van hơi điều khiển khí nén là gì?

Van hơi điều khiển khí nén là loại van sử dụng bộ truyền động khí nén (pneumatic actuator) để thực hiện đóng, mở hoặc điều khiển dòng hơi trong đường ống thay cho thao tác bằng tay.

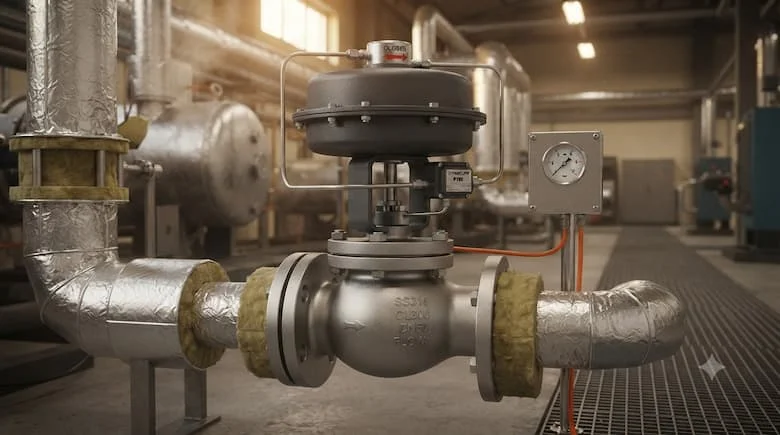

Thiết bị được lắp đặt trực tiếp trên các đường ống dẫn hơi nóng, trong đó phần bộ truyền động (actuator) sử dụng năng lượng từ áp lực khí nén bên ngoài để tác động cơ học lên thân van. Tùy thuộc vào yêu cầu của dây chuyền, bộ khí nén này có thể kết hợp linh hoạt với van bi, van bướm, van cầu hoặc các dòng van chuyên dụng chịu nhiệt.

Cần lưu ý phân biệt rõ giữa tổ hợp van hơi kết hợp actuator khí nén với van điện từ hơi hay van điều khiển điện. Đặc biệt, không phải mọi dòng van khí nén thông thường trên thị trường đều có khả năng chịu được môi trường hơi bão hòa hoặc hơi quá nhiệt có nhiệt độ lên đến hàng trăm độ C.

Nguyên lý hoạt động của van hơi điều chỉnh khí nén

Chu trình vận hành của thiết bị diễn ra theo một dòng logic chặt chẽ từ tín hiệu đầu vào đến cơ cấu chấp hành:

• Cấp khí nén: Nguồn khí nén được cấp thông qua van điện từ phụ trợ vào bên trong khoang của bộ truyền động (pneumatic actuator).

• Tạo lực tác động: Áp suất khí nén tích tụ tạo ra lực đẩy lớn tác động lên piston hoặc màng ngăn bên trong actuator.

• Truyền chuyển động: Chuyển động tịnh tiến hoặc xoay góc được truyền qua ty van xuống phần đĩa van hoặc bi van ở thân chính.

• Thay đổi trạng thái: Thân van mở hoàn toàn, đóng kín hoặc điều tiết lưu lượng dòng hơi đi qua đường ống.

Khi hệ thống mất nguồn khí nén hoặc ngắt tín hiệu điều khiển, van có thể giữ nguyên vị trí hiện tại (với dòng double acting) hoặc tự động dịch chuyển về vị trí an toàn (Thường đóng - NC hoặc Thường mở - NO) nhờ hệ thống lò xo hồi vị bên trong, bảo vệ toàn bộ mạng lưới lò hơi khỏi quá áp.

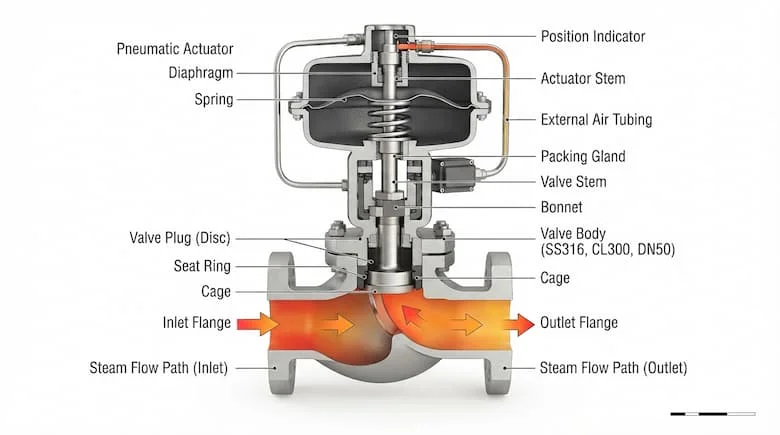

Cấu tạo van hơi điều chỉnh khí nén gồm những bộ phận nào?

• Thân van chính: Chế tạo từ gang dẻo, thép đúc hoặc inox chịu lực, chịu nhiệt tốt.

• Bộ truyền động khí nén (Actuator): Dạng piston kép hoặc dạng màng, chuyển hóa áp suất khí thành cơ năng.

• Ty van / Trục van: Thanh kim loại cứng cáp truyền mô-men xoắn hoặc lực nâng từ actuator xuống đĩa van.

• Đĩa van / Bi van / Nút van: Chi tiết chịu trách nhiệm trực tiếp chặn hoặc mở dòng chảy của hơi nóng.

• Gioăng và vật liệu làm kín (Seat): Thường dùng vật liệu PTFE gia cường hoặc Graphite chịu nhiệt độ cực cao để chống xì hơi.

• Bộ điều khiển phụ trợ: Bao gồm van điện từ (solenoid valve) điều hướng khí và bộ định vị tuyến tính (positioner) nếu cần điều tiết lưu lượng.

• Hệ thống phụ kiện đi kèm: Bộ lọc tách ẩm khí nén (FRL), van tiết lưu điều chỉnh tốc độ và công tắc giới hạn hành trình (limit switch box).

Các loại van hơi điều chỉnh khí nén phổ biến

Thông số kỹ thuật cần quan tâm khi chọn van

Góc chuyên gia: Khi lựa chọn van hơi, tuyệt đối không được chọn thiết bị chỉ dựa vào kích thước DN của ống. Bạn bắt buộc phải kiểm tra đồng thời thông số áp suất, nhiệt độ thực tế của hơi và chất liệu gioăng làm kín để tránh hiện tượng giãn nở nhiệt gây rò rỉ.

Van hơi điều khiển khí nén khác gì van hơi điều khiển điện?

Tại sao hệ thống hơi công nghiệp thường ưu tiên dùng actuator khí nén? Nhờ tốc độ phản hồi chớp nhoáng và tính năng an toàn chống cháy nổ tuyệt đối trong môi trường nhiệt độ cao, khí nén là lựa chọn hàng đầu cho các dây chuyền vận hành liên tục. Actuator điện chỉ nên ưu tiên khi nhà xưởng hoàn toàn không có sẵn hạ tầng khí nén trung tâm.

Ứng dụng thực tế và những sai lầm thường gặp

Các ứng dụng tiêu biểu trong công nghiệp

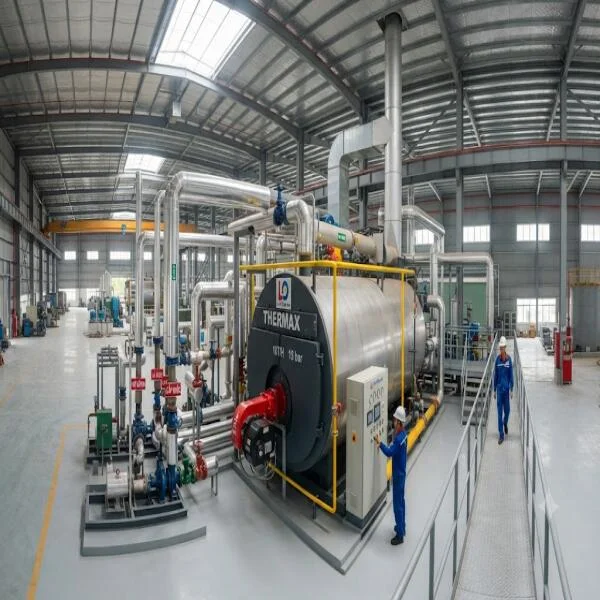

• Hệ thống lò hơi đốt than, lò hơi đốt biomass và lò hơi tầng sôi.

• Các đường ống truyền dẫn hơi nóng phân phối tổng trong nhà máy.

• Hệ thống thiết bị gia nhiệt, nồi nấu công nghiệp trong ngành thực phẩm.

• Nhà máy dệt nhuộm, sấy vải và giặt là công nghiệp quy mô lớn.

• Hệ thống sấy gỗ, sấy nông sản và các dây chuyền sản xuất giấy.

• Hệ thống điều hòa trung tâm HVAC và các trạm trao đổi nhiệt (Heat exchanger).

Sai lầm chí mạng cần tránh khi chọn mua

1. Chọn mua van chỉ dựa vào kích thước đường kính danh nghĩa (DN) mà bỏ qua áp suất làm việc.

2. Sử dụng các dòng gioăng cao su thông thường cho hệ thống hơi nóng khiến gioăng bị chảy nhựa, xì hơi.

3. Chọn bộ truyền động khí nén (actuator) thiếu mô-men xoắn, khiến van không thể đóng kín khi gặp áp lực hơi lớn.

4. Quên xác định kiểu tác động (Single acting có lò xo hồi hay Double acting) dẫn đến mất an toàn khi mất nguồn khí.

5. Lắp đặt van nước thông thường hoặc van khí nén áp thấp vào môi trường hơi nóng.

6. Bỏ qua bộ lọc tách ẩm và van điều áp (FRL) cho đường cấp khí nén khiến actuator nhanh hỏng hóc.

Hướng dẫn 7 bước chọn mua van hơi điều khiển khí nén chuẩn xác

• Bước 1: Xác định chính xác môi chất làm việc (hơi bão hòa khô, hơi nước bão hòa hay hơi quá nhiệt áp cao).

• Bước 2: Đo đạc kỹ kích thước đường ống và chọn quy cách đường kính danh nghĩa (DN) tương ứng.

• Bước 3: Xác định mức áp suất thực tế của hệ thống hơi và chọn cấp áp suất (PN/Class) phù hợp.

• Bước 4: Kiểm tra dải nhiệt độ làm việc của đường ống để chọn vật liệu thân van và gioăng chịu nhiệt tối ưu.

• Bước 5: Xác định phương thức vận hành mong muốn (đóng mở nhanh ON/OFF hay điều tiết lưu lượng).

• Bước 6: Tính toán lực kéo/mô-men xoắn và lựa chọn bộ truyền động khí nén (Double acting hay Single acting) đủ công suất.

• Bước 7: Kiểm tra và trang bị đầy đủ các phụ kiện đi kèm như van điện từ, bộ định vị tuyến tính, bộ lọc khí FRL và công tắc hành trình.

Checklist kiểm tra trước khi mua và lắp đặt:

• Đúng kích thước DN của đường ống dẫn hơi

• Đúng cấp áp suất làm việc PN/Class của hệ thống

• Giới hạn nhiệt độ chịu đựng vượt mức nhiệt thực tế của hơi

• Áp suất chịu lực của thân van đáp ứng an toàn

• Vật liệu đúc thân van phù hợp môi trường

• Gioăng làm kín (Seat) chuyên dụng chịu nhiệt cao

• Kiểu kết nối mặt bích hoặc hàn đồng bộ

• Bộ truyền động khí nén đủ mô-men xoắn vận hành

• Áp suất nguồn khí nén cấp đạt yêu cầu (4 - 8 bar)

• Lựa chọn đúng trạng thái Thường đóng (NC) hoặc Thường mở (NO)

• Trang bị van điện từ điều hướng tương thích

• Có thiết bị điều khiển tuyến tính nếu cần chỉnh lưu lượng

• Kiểm tra kỹ chiều mũi tên hướng dòng chảy trên thân van

• Test thử độ kín khít và kiểm tra rò rỉ toàn diện sau khi lắp đặt

Câu hỏi thường gặp (FAQ)

1. Van hơi điều khiển khí nén là gì?

Đây là thiết bị tự động sử dụng bộ truyền động khí nén kết hợp với thân van chuyên dụng để đóng, mở hoặc điều tiết dòng hơi nóng trong đường ống công nghiệp thay cho thao tác vặn tay thủ công.

2. Van hơi điều khiển khí nén hoạt động như thế nào?

Hệ thống cấp khí nén kích thích bộ truyền động (actuator) tạo ra áp lực đẩy piston dịch chuyển, truyền lực qua ty van làm thay đổi trạng thái đóng hoặc mở của đĩa van trên đường ống hơi.

3. Van khí nén thông thường có dùng được cho hơi nước không?

Không nên sử dụng tùy tiện. Môi trường hơi nóng đòi hỏi van phải có thân chịu nhiệt, gioăng graphite chuyên dụng và vật liệu đặc thù; nếu dùng van khí nén nước thông thường sẽ nhanh chóng bị hỏng gioăng và rò rỉ.

4. Nên chọn van bi, van bướm hay van cầu khí nén cho đường hơi?

Tùy thuộc vào nhu cầu thực tế: dùng van bi cho hệ thống cần đóng mở nhanh; van bướm cho đường ống kích thước lớn; và van cầu hoặc van điều tiết chuyên dụng khi cần kiểm soát lưu lượng dòng hơi chính xác.

5. Van hơi điều khiển khí nén yêu cầu áp suất khí nguồn bao nhiêu?

Áp suất khí nén cấp cho bộ truyền động thường nằm trong dải từ 4 đến 8 bar, tùy thuộc vào kích cỡ van và mô-men xoắn yêu cầu của từng model cụ thể trong catalogue nhà sản xuất.

Kết Luận

Sử dụng van hơi điều khiển khí nén là giải pháp công nghệ tối ưu giúp tự động hóa quá trình kiểm soát nhiệt lượng, nâng cao năng suất và bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống lò hơi nhà máy. Hiệu suất vận hành của thiết bị phụ thuộc trực tiếp vào sự chuẩn xác trong việc lựa chọn chủng loại van, kích thước DN, cấp áp suất, dải nhiệt độ, vật liệu chế tạo cũng như công suất của bộ truyền động khí nén.
