Van 3 là van kích thước bao nhiêu? Hướng dẫn chọn mua, quy đổi và thông số kỹ thuật chuẩn xác

Khi mua hoặc thay van, người dùng đôi khi chỉ cung cấp thông tin “cần van 3”. Nhưng với một sản phẩm công nghiệp, chỉ con số 3 chưa đủ để xác định chính xác loại van cần mua. “3” có thể liên quan đến kích thước inch, series hoặc cách gọi của người sử dụng. Việc mua thiết bị chỉ dựa vào con số ngắn gọn này rất dễ dẫn đến tình trạng sai kích thước kết nối, sai tiêu chuẩn mặt bích hoặc không phù hợp với áp lực đường ống, gây lãng phí chi phí và thời gian thi công. Để giải quyết triệt để sự mơ hồ này, cần làm rõ van kích thước 3 inch có phải 3 inch không, tương đương DN bao nhiêu, có những loại nào và cần cung cấp thông tin gì khi hỏi giá.

Van 3 là gì?

Van kích thước 3 inch là cách gọi chưa đầy đủ của một loại van, thường được dùng để chỉ van có kích thước kết nối 3 inch trong ngữ cảnh đường ống. Tuy nhiên, chỉ dựa vào số “3” chưa thể xác định chính xác sản phẩm; cần kiểm tra loại van, kích thước danh nghĩa, tiêu chuẩn kết nối và các thông số kỹ thuật liên quan.

Nếu số “3” được hiểu là 3 inch, cần xác định chuẩn quy đổi sang hệ mét DN. Trong nhiều trường hợp, van kích thước 3 inch thường được quy chiếu với DN80, nhưng cần kiểm tra tiêu chuẩn và kích thước kết nối thực tế của sản phẩm. Nếu con số này chỉ là mã model hoặc series của nhà sản xuất, việc tra cứu trực tiếp catalogue là bắt buộc. Ngoài ra, khi người dùng nói “ống 3”, họ có thể đang đề cập đến kích thước danh định của đường ống chứ chưa chắc đó là kích thước kết nối chính xác của thân van.

Việc phân tích rõ bản chất của thiết bị giúp người mua không bị nhầm lẫn giữa các tiêu chuẩn kỹ thuật khác nhau, tránh việc mua nhầm thiết bị không thể lắp đặt vào hệ thống hiện hữu.

Van kích thước 3 inch tương đương DN bao nhiêu?

Trong hệ thống đường ống công nghiệp và dân dụng, quy ước kích thước danh nghĩa giữa hệ inch và hệ mét được chuẩn hóa để kỹ sư dễ dàng lựa chọn thiết bị tương thích.

Mặc dù quy chiếu tiêu chuẩn cho thấy van kích thước 3 inch tương ứng với DN80, điều này không có nghĩa đường kính thực tế của mọi bộ phận van sẽ bằng chính xác số inch quy đổi. Kích thước mặt bích, đường kính ngoài, đường kính trong và khoảng cách lắp đặt sẽ thay đổi tùy thuộc vào tiêu chuẩn chế tạo của từng hãng (như JIS, DIN, ANSI).

Tại sao van kích thước 3 inch không nhất thiết có mọi kích thước đo được đúng 3 inch? Câu trả lời nằm ở chỗ “inch” hay “DN” trong hệ thống đường ống chỉ dùng để biểu thị quy cách danh nghĩa nhằm định danh thiết bị, trong khi kích thước vật lý thực tế phụ thuộc vào thiết kế áp lực và tiêu chuẩn kết nối của nhà sản xuất.

Các loại van kích thước 3 inch phổ biến

Do cụm từ van kích thước 3 inch chỉ phản ánh kích thước chứ không quy định chức năng, thị trường hiện cung cấp rất nhiều chủng loại thiết bị đáp ứng các yêu cầu kỹ thuật khác nhau.

• Van bi 3 inch: Thiết kế cơ chế bi quay giúp đóng mở dòng chảy cực kỳ nhanh chóng. Cấu tạo phổ biến này rất phù hợp cho các hệ thống cần đóng ngắt dòng lưu chất đột ngột.

• Van bướm 3 inch: Sở hữu thiết kế gọn nhẹ, đĩa xoay linh hoạt, thường tối ưu cho các đường ống có kích thước lớn, thao tác đóng mở nhanh và tiết kiệm không gian lắp đặt.

• Van cổng 3 inch: Chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn đường ống. Cấu tạo đĩa nâng hạ giúp dòng chảy đi thẳng không bị cản trở, tuy nhiên không nên dùng để điều tiết lưu lượng liên tục.

• Van một chiều 3 inch: Thiết kế tự động ngăn chặn dòng chảy ngược, bảo vệ máy bơm và các thiết bị phía sau khỏi sự cố tụt áp hoặc búa nước mà không cần thao tác tay thủ công.

• Van cầu 3 inch: Thường được ứng dụng trong các hệ thống đòi hỏi khả năng điều tiết lưu lượng dòng chảy chính xác tùy theo cấu trúc thiết kế bên trong.

Việc nắm rõ đặc tính từng dòng sản phẩm giúp tối ưu hóa hiệu suất vận hành, tránh tình trạng chọn sai chức năng dẫn đến hỏng hóc sớm.

Thông số kỹ thuật cần kiểm tra khi chọn van kích thước 3 inch

Hai thiết bị cùng có kích thước van kích thước 3 inch nhưng hoàn toàn có thể không thay thế được cho nhau nếu khác biệt về các thông số cơ bản.

Ví dụ thực tế cho thấy một van kích thước 3 inch dùng cho nước sạch ở nhiệt độ phòng sẽ có cấu tạo khác hoàn toàn với một van kích thước 3 inch dùng cho hệ thống hơi nóng áp lực cao hoặc hóa chất ăn mòn. Do đó, việc kiểm tra bảng thông số (datasheet) là bước bắt buộc trước khi quyết định mua hàng.

Van kích thước 3 inch dùng cho áp suất bao nhiêu?

Không có một mức áp suất cố định nào được ấn định chung cho mọi loại van kích thước 3 inch chỉ vì chúng có chung một kích thước. Áp suất cho phép của van phụ thuộc vào nhiều yếu tố cấu thành khác nhau.

• Thiết kế cấu trúc van: Kết cấu đĩa, thân và trục chịu lực khác nhau theo từng model.

• Vật liệu chế tạo: Thép đúc, inox hay gang sẽ có giới hạn chịu áp lực hoàn toàn khác biệt.

• Pressure class / Rating: Các tiêu chuẩn áp lực như PN16, PN25, hoặc tiêu chuẩn ANSI 150lb, 300lb.

• Nhiệt độ và lưu chất: Nhiệt độ môi trường tăng cao thường làm giảm khả năng chịu áp suất thực tế của vật liệu làm kín.

Áp suất làm việc phải luôn được căn cứ dựa trên thông số định mức (pressure rating) của đúng model nhà sản xuất cung cấp, kết hợp cùng điều kiện nhiệt độ và lưu chất thực tế của hệ thống để đảm bảo an toàn tuyệt đối.

So sánh van bi 3 inch và van bướm 3 inch

Việc lựa chọn thiết bị không nên đặt câu hỏi van nào tốt hơn, mà phải đánh giá xem van nào phù hợp hơn với đường ống, lưu chất, áp suất, nhiệt độ và yêu cầu vận hành cụ thể của công trình.

Van kích thước 3 inch khác van DN80 như thế nào?

Mặc dù trong thực tế thương mại, van kích thước 3 inch và DN80 thường được quy chiếu là một, nhưng chúng xuất phát từ hai hệ thống đo lường khác nhau là hệ Anh-Mỹ (inch) và hệ mét (DN).

Việc quy đổi mang tính tham khảo và không được dùng để bỏ qua các tiêu chuẩn kết nối vật lý. Khi lắp đặt thực tế, kỹ thuật viên cần kiểm tra kỹ kích thước mặt bích, tâm lỗ bu-lông (PCD), đường kính ngoài và chiều dài tổng thể của van. Chỉ một sai số nhỏ về tiêu chuẩn mặt bích giữa các hệ tiêu chuẩn (như JIS 10K và DIN PN16) cũng khiến bu-lông không thể xỏ qua lỗ kết nối.

Van kích thước 3 inch thường được dùng ở đâu?

Độ lớn của dòng chảy ở kích thước van kích thước 3 inch phù hợp với các hệ thống phân phối quy mô vừa và lớn trong công nghiệp cũng như hạ tầng xây dựng:

• Hệ thống cấp nước sạch: Các trạm bơm trung chuyển, đường ống trục chính cấp nước cho tòa nhà hoặc khu đô thị.

• Hệ thống xử lý nước thải: Các tuyến ống gom nước, trạm xử lý nước sinh hoạt và công nghiệp.

• Hệ thống HVAC: Đường ống nước lạnh tổng cho hệ thống điều hòa không khí trung tâm chiller.

• Hệ thống PCCC: Đường ống cấp nước chữa cháy chính tùy thuộc vào thiết kế kỹ thuật của dự án.

• Đường ống công nghiệp và khí nén: Các nhà máy sản xuất, lọc hóa dầu, hệ thống dẫn khí quy mô công nghiệp.

Việc phân chia theo chức năng đòi hỏi sử dụng van bi hoặc van bướm khi cần đóng mở nhanh, van một chiều khi chống dòng ngược, và van cổng khi cần cách ly tuyến ống.

7 sai lầm khi mua van kích thước 3 inch

1. Chỉ cung cấp thông tin "van 3": Bỏ qua loại van, dẫn đến việc nhà cung cấp không hiểu đúng nhu cầu thực tế.

2. Nghĩ 3 inch luôn đúng bằng 3 inch thực tế: Nhầm lẫn kích thước danh nghĩa với kích thước đo bằng thước.

3. Không kiểm tra chuẩn DN: Không đồng bộ hóa thông số giữa các hệ quy chiếu đo lường.

4. Bỏ qua kiểu kết nối: Không xác định rõ dạng mặt bích, dạng kẹp Wafer hay nối ren, dẫn đến việc không lắp vừa đường ống.

5. Không kiểm tra tiêu chuẩn mặt bích: Mua nhầm tiêu chuẩn lỗ bu-lông không khớp với bích hàn sẵn trên ống.

6. Bỏ qua áp suất và nhiệt độ làm việc: Dùng van định mức thấp cho hệ thống áp lực cao gây nứt vỡ, rò rỉ nguy hiểm.

7. Chỉ chọn theo giá rẻ: Mua thiết bị trôi nổi không rõ nguồn gốc, thiếu datasheet dẫn đến hỏng hóc nhanh chóng khi vận hành.

Khi gửi yêu cầu báo giá, khách hàng nên cung cấp tối thiểu: Loại van + size + kết nối + vật liệu + áp suất + lưu chất + nhiệt độ để nhận được phương án chính xác nhất.

Checklist chọn đúng van 3 inch

• Bước 1 – Xác định kích thước: Kiểm tra chính xác thông số 3 inch, quy đổi tương đương DN80 và đo đạc đường kính ống hiện tại.

• Bước 2 – Chọn chức năng: Xác định rõ nhu cầu đóng/mở nhanh, chống dòng ngược hay điều tiết dòng chảy.

• Bước 3 – Chọn kết nối: Quyết định kiểu kết nối mặt bích, kẹp Wafer, dạng Lug hay nối ren cho phù hợp.

• Bước 4 – Kiểm tra môi trường: Làm rõ lưu chất là nước, khí, hơi nóng, dầu hay dung dịch hóa chất.

• Bước 5 – Kiểm tra rating: Đối chiếu giới hạn áp suất, nhiệt độ và vật liệu gioăng làm kín.

• Bước 6 – Đối chiếu datasheet: Chỉ xác nhận đặt hàng sau khi toàn bộ thông số kỹ thuật đã khớp hoàn toàn với catalog nhà sản xuất.

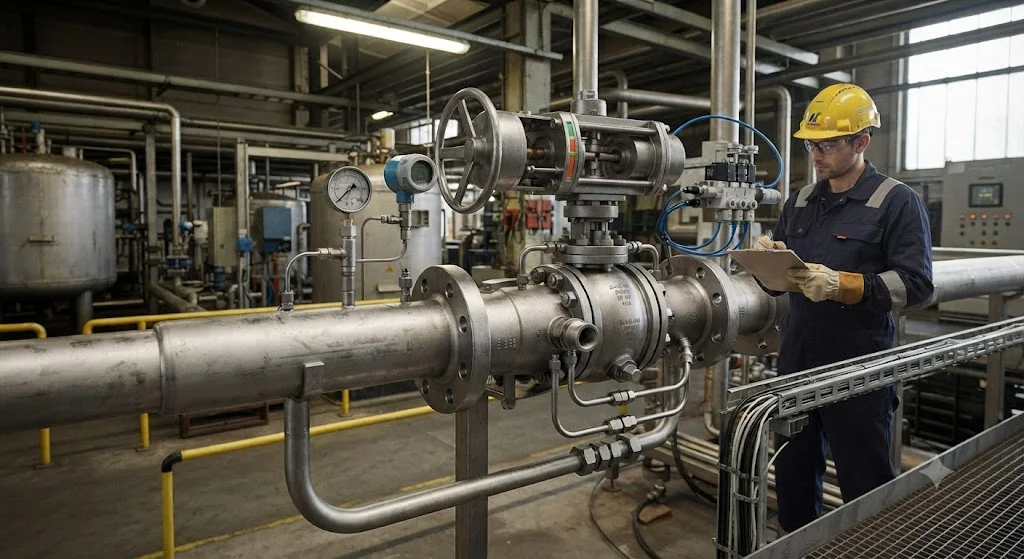

Lưu ý quan trọng khi lắp đặt van kích thước 3 inch

Quá trình thi công đòi hỏi đường ống phải được cố định chắc chắn, kiểm tra kỹ kích thước và chuẩn kết nối trước khi đưa thiết bị vào vị trí. Tuyệt đối không dùng lực cơ học để ép van vào vị trí khi hai đầu ống bị lệch tâm, vì điều này tạo ứng suất lớn gây nứt thân van.

Kiểm tra kỹ gioăng làm kín và lực siết bu-lông đối với các dòng van mặt bích. Lắp đặt đúng hướng dòng chảy nếu van có quy định chiều mũi tên. Với các hệ thống áp suất cao hoặc lưu chất nguy hiểm, việc lắp đặt phải do nhân sự kỹ thuật có chuyên môn thực hiện để đảm bảo an toàn vận hành.

Câu hỏi thường gặp về van kích thước 3 inch

1. Van 3 là van bao nhiêu inch?

Nếu “3” được dùng để chỉ kích thước đường ống, nó thường được hiểu là van kích thước 3 inch. Tuy nhiên cần xác nhận ngữ cảnh và thông số sản phẩm để tránh nhầm lẫn với mã model.

2. Van 3 inch tương đương DN bao nhiêu?

Van 3 inch thường được quy chiếu với DN80, nhưng cần kiểm tra tiêu chuẩn kích thước và kết nối của sản phẩm cụ thể trên thực tế.

3. Van kích thước 3 inch gồm những loại nào?

Danh mục sản phẩm rất đa dạng, bao gồm van bi, van bướm, van cổng, van một chiều, van cầu và nhiều dòng van chuyên dụng khác.

4. Van kích thước 3 inch chịu được bao nhiêu bar?

Không có một mức áp suất cố định cho mọi van kích thước 3 inch. Cần xem pressure rating của đúng model, đồng thời xét nhiệt độ và môi trường làm việc thực tế.

5. Làm sao chọn đúng van kích thước 3 inch?

Cần xác định loại van, kích thước, kiểu kết nối, vật liệu, lưu chất, áp suất và nhiệt độ rồi đối chiếu kỹ với datasheet của nhà sản xuất.

Chọn van kích thước 3 inch đúng kích thước và đúng ứng dụng

“Van 3” là từ khóa chưa đủ thông tin để xác định chính xác sản phẩm nếu thiếu các chi tiết kỹ thuật đi kèm. Nếu số 3 biểu thị kích thước, trong đa số trường hợp đó là van kích thước 3 inch, thường được quy chiếu với DN80. Tuy nhiên, kích thước chỉ là một phần của thông số kỹ thuật tổng thể. Quá trình lựa chọn đòi hỏi phải xác định rõ loại van, kiểu kết nối, vật liệu, áp suất, nhiệt độ và tính chất lưu chất.
