Siphon 1 4 dùng để làm gì trong hệ thống áp suất?

Đồng hồ đo áp suất khi lắp đặt trực tiếp trên đường hơi nóng hoặc môi trường nhiệt độ cao thường xuyên phải đối mặt với rủi ro quá nhiệt. Nhiệt lượng lớn truyền thẳng từ đường ống tới thiết bị đo, làm sai lệch kết quả hoặc gây hư hỏng linh kiện bên trong. Đây chính là lúc phụ kiện siphon 1 4 phát huy vai trò quan trọng trong việc bảo vệ hệ thống.

Việc tìm kiếm một phụ kiện kết nối 1/4 inch đôi khi khiến người vận hành băn khoăn về thông số kỹ thuật thực tế. Siphon là gì? Vì sao không nên nối trực tiếp đồng hồ? Các tiêu chí nào quyết định độ tương thích? Bài viết này sẽ phân tích chi tiết để giúp bạn lựa chọn đúng giải pháp tối ưu cho hệ thống của mình.

Siphon 1 4 là gì?

Siphon 1 4 là phụ kiện chuyên dụng được lắp đặt kết hợp với đồng hồ áp suất, có cấu tạo uốn cong hoặc tạo hình cuộn tròn nhằm tạo ra một khoảng đệm trung gian giữa môi trường nhiệt độ cao trong đường ống và thiết bị đo. Ký hiệu 1/4 thường phản ánh kích thước kết nối danh nghĩa hoặc chuẩn ren của đầu nối với thiết bị.

Trong thực tế kỹ thuật, phụ kiện này còn được gọi là ống siphon hoặc ống ngưng, đóng vai trò cốt lõi trong các hệ thống hơi nóng, khí nén nhiệt độ cao và các dòng lưu chất có tính ăn mòn nhiệt.

Cần lưu ý rằng kích thước "1/4" chỉ thể hiện phần chân ren kết nối, hoàn toàn không đồng nghĩa với việc mọi loại ống siphon đều có kích thước hình học hoặc thông số kỹ thuật giống hệt nhau. Các biến thể phổ biến như ống siphon 1/4 inch hay siphon đồng hồ áp suất 1/4 đều tuân theo nguyên lý thiết kế này.

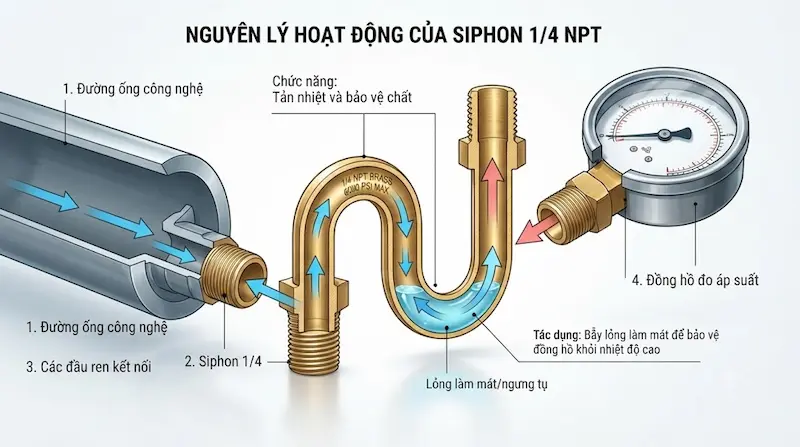

Nguyên lý hoạt động của siphon 1/4

Quá trình vận hành của hệ thống tuân theo chuỗi: Đường ống → ống siphon 1 4 → đồng hồ áp suất. Khi dòng hơi nóng đi qua, cấu hình uốn cong của ống tạo ra một đoạn đường dẫn trung gian giúp giảm thiểu tốc độ truyền nhiệt trực tiếp.

Trong các hệ thống hơi nước, phần lưu chất ngưng tụ sẽ đọng lại bên trong các khúc uốn của ống. Cột nước ngưng này đóng vai trò như một lớp màng chắn nhiệt hiệu quả, ngăn chặn hơi nóng phả trực tiếp vào ống bourdon của đồng hồ áp suất.

Việc sử dụng ống ngưng giúp bảo vệ thiết bị khỏi ngưỡng nhiệt độ quá mức cho phép, duy trì độ chính xác và kéo dài tuổi thọ vận hành. Tuy nhiên, phụ kiện này không mang tính năng cách nhiệt hoàn toàn hay hạ nhiệt về một mức cố định tuyệt đối, mà hiệu quả phụ thuộc vào thiết kế thực tế và điều kiện tản nhiệt môi trường xung quanh.

Các loại siphon phổ biến trên thị trường

Thị trường thiết bị công nghiệp phân loại ống siphon dựa trên nhiều tiêu chí cơ bản:

• Phân loại theo hình dạng:

  • Siphon dạng chữ U: Cấu trúc đơn giản, dễ lắp đặt, phù hợp cho các không gian tiêu chuẩn.

  • Siphon dạng coil (cuộn tròn): Tăng chiều dài đoạn tản nhiệt trong không gian gọn gàng hơn, tối ưu hóa khả năng giảm nhiệt độ lưu chất.

• Phân loại theo vật liệu: Thép carbon, inox (304, 316) hoặc các hợp kim chuyên dụng chống ăn mòn.

• Phân loại theo kiểu kết nối: Ren trong, ren ngoài với chuẩn siphon 1 4 inch hoặc các kích thước khác tùy theo model máy.

Việc lựa chọn thiết bị không thể chỉ dựa vào hình dáng bên ngoài. Sự kết hợp đồng bộ giữa vật liệu chế tạo, khả năng chịu nhiệt, áp suất và chuẩn ren mới là yếu tố quyết định độ bền của hệ thống.

Thông số siphon 1/4 cần kiểm tra trước khi mua

Bảng thông số kỹ thuật đóng vai trò cốt lõi giúp kỹ thuật viên đối chiếu chính xác sản phẩm trước khi đưa vào lắp đặt:

Hai sản phẩm cùng sở hữu kết nối siphon 1 4 vẫn có thể khác biệt hoàn toàn về độ dày thành ống, đường kính hay mác thép. Do đó, người mua cần tra cứu kỹ catalogue thay vì chỉ tìm kiếm theo tên gọi chung chung.

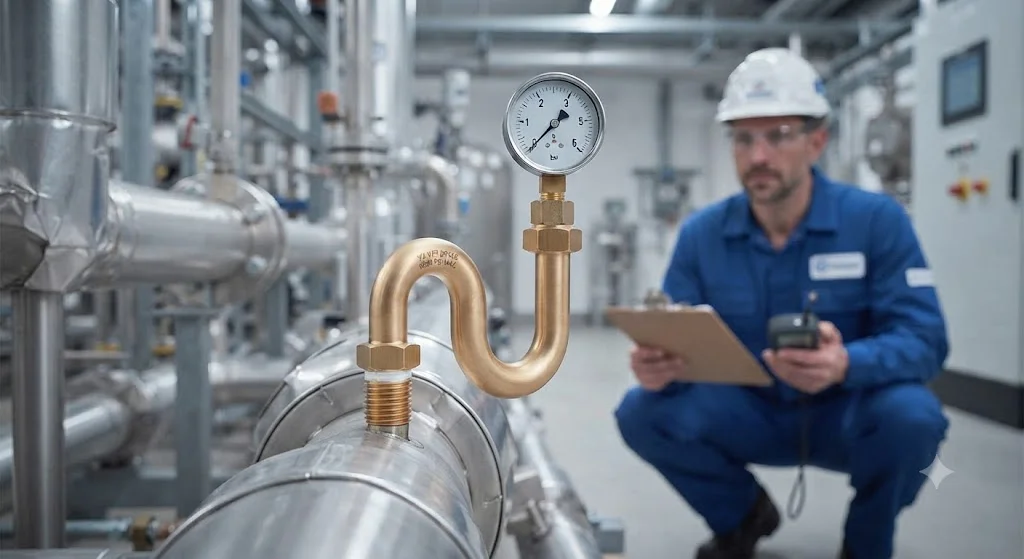

Siphon 1/4 dùng cho đồng hồ áp suất như thế nào?

Chuỗi lắp đặt tiêu chuẩn trên đường ống bao gồm: Đường ống chính → Van khóa/cô lập → Siphon 1 4 → Đồng hồ áp suất. Việc bố trí van khóa phía trước giúp người vận hành dễ dàng tháo lắp hoặc bảo trì đồng hồ mà không cần xả áp toàn hệ thống.

Vị trí lắp đặt ống ngưng cần đảm bảo tạo điều kiện thuận lợi để dung dịch ngưng tụ hình thành và duy trì bên trong vòng uốn. Đối với các ứng dụng hơi nóng, việc không có lớp nước đệm này sẽ khiến đồng hồ chịu sốc nhiệt nghiêm trọng, dẫn đến sai số lớn hoặc hỏng hóc vĩnh viễn bộ phận đo lường bên trong.

So sánh siphon 1/4 và kết nối trực tiếp đồng hồ áp suất

Nếu môi trường làm việc vượt quá giới hạn chịu nhiệt của đồng hồ đo áp suất, việc trang bị ống ngưng là giải pháp kỹ thuật bắt buộc để đảm bảo độ bền thiết bị.

Khi nào nên sử dụng siphon 1/4?

Phụ kiện này phát huy tối đa công năng trong các trường hợp cụ thể sau:

• Hệ thống lò hơi, đường ống dẫn hơi nóng áp lực cao.

• Môi trường dẫn nhiệt độ cao có nguy cơ làm cháy hoặc biến dạng ống bourdon của đồng hồ.

• Các dây chuyền công nghiệp yêu cầu bảo vệ thiết bị đo khỏi hiện tượng xung áp nhiệt đột ngột.

Tuy nhiên, nếu nhiệt độ môi trường nằm trong dải làm việc cho phép của đồng hồ và nhà sản xuất cho phép kết nối trực tiếp, bạn hoàn toàn có thể bỏ qua phụ kiện này để tiết kiệm không gian và chi phí.

5 sai lầm khi chọn siphon 1/4

• Sai lầm 1: Nghĩ rằng 1/4 là đường kính thực tế của toàn bộ ống. Hậu quả là chọn nhầm kích thước lưu lượng qua ống. Cách khắc phục: Hiểu rõ 1/4 chỉ là quy ước kích thước chân ren kết nối.

• Sai lầm 2: Không kiểm tra chuẩn ren. Hậu quả là ren ống siphon không khớp với ren của đồng hồ áp suất. Cách khắc phục: Xác định rõ chuẩn ren NPT hay BSP trước khi mua.

• Sai lầm 3: Bỏ qua giới hạn nhiệt độ. Hậu quả là vật liệu ống bị biến dạng dưới nền nhiệt quá cao. Cách khắc phục: Đối chiếu nhiệt độ vận hành thực tế với datasheet của sản phẩm.

• Sai lầm 4: Không kiểm tra áp suất định mức. Hậu quả là ống không chịu được áp suất đỉnh của hệ thống. Cách khắc phục: Chọn pressure rating cao hơn áp suất làm việc thực tế.

• Sai lầm 5: Chọn vật liệu theo giá rẻ. Hậu quả là ống bị ăn mòn nhanh chóng trong môi trường hơi nóng hoặc hóa chất. Cách khắc phục: Chọn inox hoặc thép chịu nhiệt phù hợp với lưu chất.

Checklist chọn siphon 1/4 đúng nhu cầu

1. Xác định thiết bị kết nối:

• Đồng hồ áp suất model nào? Kết nối kích thước bao nhiêu? Chuẩn ren nào?

2. Xác định môi trường:

• Hơi nóng, nước nóng, khí nén hay hóa chất đặc thù?

3. Kiểm tra nhiệt độ và áp suất:

• Đánh giá nhiệt độ làm việc tối đa và áp suất định mức của hệ thống.

4. Chọn vật liệu và hình dạng:

• Đối chiếu lưu chất và không gian lắp đặt để chọn dạng U hay dạng cuộn với mác thép phù hợp.

5. Xác nhận model:

• Cung cấp hình ảnh, model đồng hồ và thông số kỹ thuật cho nhà cung cấp trước khi đặt hàng.

Lưu ý khi lắp đặt và sử dụng siphon 1/4

• Đảm bảo vặn đúng chuẩn ren và không dùng lực quá mức khi siết để tránh làm hỏng chân ren.

• Kiểm tra kỹ khả năng chịu áp và đảm bảo hệ thống tuyệt đối không rò rỉ sau khi lắp đặt.

• Với hệ thống hơi nóng, chú ý cấu hình lắp đặt để siphon có thể tạo và duy trì phần nước ngưng theo đúng thiết kế.

• Không sử dụng thiết bị vượt quá giới hạn nhiệt độ và áp suất khuyến cáo của nhà sản xuất.

• Tuân thủ các quy tắc an toàn nghiêm ngặt vì hệ thống hơi và áp suất cao luôn tiềm ẩn rủi ro lớn.

Câu hỏi thường gặp về siphon 1/4

1. Siphon 1/4 là gì?

Siphon 1/4 là phụ kiện thường dùng kết hợp với đồng hồ áp suất trong các ứng dụng nhiệt độ cao, trong đó "1/4" đề cập đến kích thước chân ren kết nối của thiết bị.

2. Siphon 1/4 dùng để làm gì?

Phụ kiện này tạo một đoạn kết nối trung gian giữa đường ống và đồng hồ, giúp tản bớt nhiệt lượng và hạn chế tác động trực tiếp của môi trường nhiệt độ cao lên thiết bị đo.

3. Siphon 1/4 có dùng cho hơi nóng được không?

Có thể sử dụng cho hệ thống hơi nếu vật liệu, áp suất, nhiệt độ và thiết kế của siphon đáp ứng đúng yêu cầu kỹ thuật trên datasheet.

4. Siphon 1/4 có phải mọi loại đều cùng kích thước không?

Không. Ký hiệu "1/4" chỉ cho biết kích thước chân ren kết nối, trong khi hình dạng, chiều dài, đường kính ống và vật liệu có thể thay đổi tùy theo từng model sản phẩm.

5. Làm sao chọn đúng siphon 1 4 cho đồng hồ áp suất?

Cần xác định chính xác kích thước ren, loại lưu chất, áp suất, nhiệt độ làm việc và vật liệu tương thích, sau đó đối chiếu trực tiếp với thông số kỹ thuật của nhà sản xuất.

Chọn siphon 1/4 theo điều kiện làm việc, không chỉ theo kích thước

Siphon là phụ kiện kỹ thuật thiết yếu trong các hệ thống đo áp suất có nhiệt độ cao, giúp bảo vệ đồng hồ khỏi hiện tượng sốc nhiệt và kéo dài tuổi thọ vận hành. Tuy nhiên, thông số siphon 1 4 chỉ đại diện cho kích thước kết nối ren. Việc lựa chọn thiết bị bắt buộc phải dựa trên sự đồng bộ về vật liệu, áp suất, nhiệt độ và đặc tính lưu chất của toàn hệ thống.
