DN15 PN25 có ý nghĩa gì trên van và đường ống?

Khi lựa chọn van hoặc phụ kiện đường ống cho hệ thống công nghiệp, bạn sẽ thường xuyên bắt gặp ký hiệu dn15 pn25 in trực tiếp trên catalogue, thân van hoặc bảng thông số kỹ thuật. Nếu chỉ nhìn lướt qua hai con số 15 và 25, người vận hành rất dễ hiểu sai bản chất kỹ thuật của chúng.

Việc nắm bắt chính xác ý nghĩa của thông số này không chỉ giúp bạn trả lời câu hỏi DN15 là gì, PN25 chịu được bao nhiêu bar, mà còn xác định rõ liệu thiết bị có thực sự tương thích với hệ thống đường ống hiện hữu hay không.

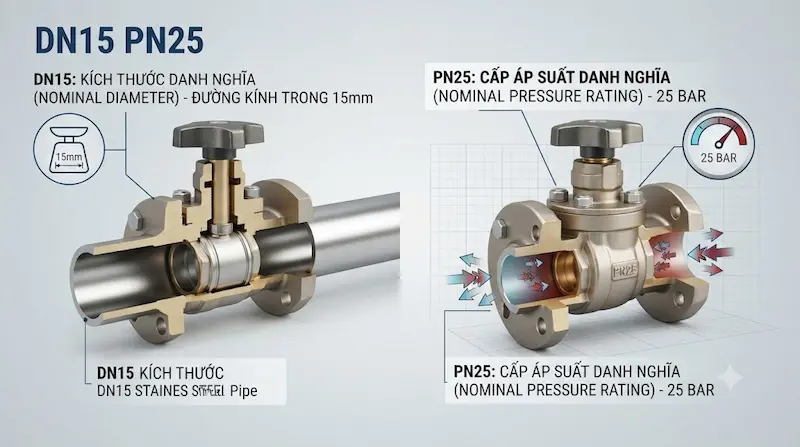

DN15 PN25 là gì?

dn15pn25 là cách biểu thị tổ hợp hai thông số danh nghĩa cơ bản của thiết bị hoặc phụ kiện đường ống: trong đó DN15 chỉ kích thước danh nghĩa của đường kính, còn PN25 chỉ cấp áp suất danh nghĩa theo hệ tiêu chuẩn kỹ thuật áp dụng.

Cần lưu ý rằng hai thông số này không phản ánh một giá trị tuyệt đối có thể áp dụng rập khuôn trong mọi điều kiện vận hành thực tế. Cụ thể:

• DN15: Chữ DN viết tắt của Nominal Diameter, số 15 là kích thước danh nghĩa. Tuy nhiên, đừng đồng nhất DN15 với đường kính thực tế chính xác bằng 15 mm, vì kích thước trong, kích thước ngoài và đầu ren kết nối thực tế phụ thuộc vào tiêu chuẩn sản phẩm.

• PN25: Chữ PN viết tắt của Pressure Nominal, số 25 thể hiện cấp áp suất danh nghĩa. Không thể diễn giải rằng mọi thiết bị mang nhãn PN25 đều được phép vận hành liên tục ở mức áp suất 25 bar trong bất kỳ điều kiện nhiệt độ hay loại lưu chất nào mà phải kiểm tra pressure-temperature rating của từng model cụ thể.

DN15 là bao nhiêu mm và tương đương bao nhiêu inch?

Ký hiệu dn15pn25 sử dụng DN15 làm kích thước danh nghĩa, đây không phải là phép quy đổi tuyệt đối thành một con số cơ khí chính xác.

Trong kỹ thuật hệ thống đường ống, DN15 thường được quy chiếu tương đương với kích thước 1/2 inch. Tuy nhiên, đường kính thực tế của phần ren hoặc mặt bích sẽ thay đổi tùy thuộc vào tiêu chuẩn chế tạo của nhà sản xuất.

DN15 không có đường kính thực tế đúng 15 mm vì DN là thông số quy ước quốc tế dùng để chuẩn hóa kích thước kết nối giữa các thiết bị khác nhau trên cùng một hệ thống đường ống.

PN25 chịu được bao nhiêu bar?

Mã dn15 pn25 mang cấp áp suất danh nghĩa PN25, nhưng việc kết luận thiết bị luôn chịu được áp suất 25 bar trong mọi trường hợp là một sai lầm nghiêm trọng về an toàn kỹ thuật.

Áp suất làm việc tối đa cho phép thực tế của thiết bị phụ thuộc vào nhiều yếu tố kết hợp:

• Nhiệt độ vận hành của hệ thống (nhiệt độ càng cao, khả năng chịu áp của vật liệu càng giảm).

• Vật liệu chế tạo thân van và gioăng làm kín.

• Loại lưu chất (nước, khí nén, hơi nóng hoặc hóa chất).

• Tiêu chuẩn thiết kế và quy định của nhà sản xuất.

Chính vì vậy, áp suất làm việc thực tế phải được tra cứu trực tiếp trên bảng dữ liệu kỹ thuật (datasheet) của đúng model sản phẩm.

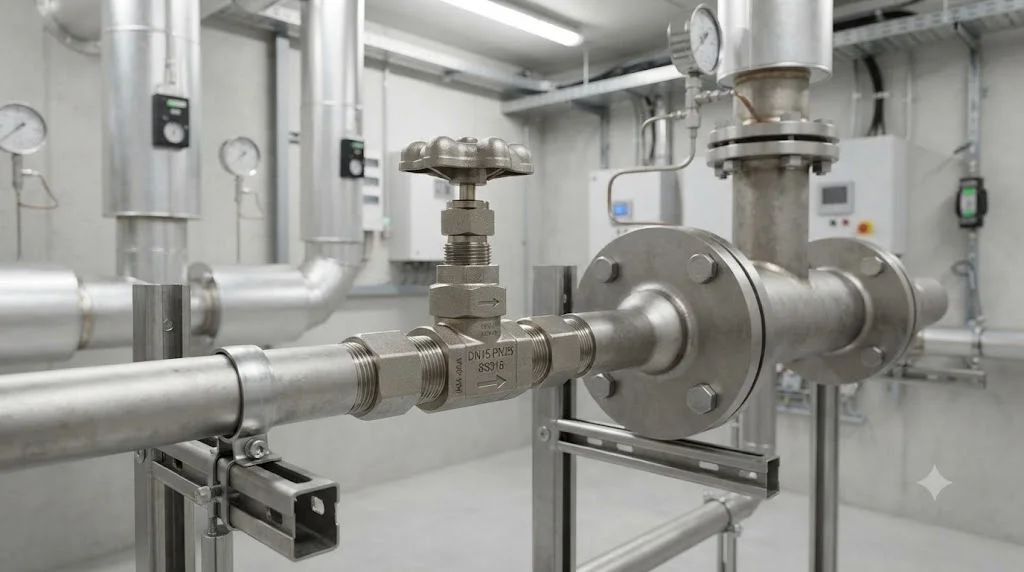

DN15 PN25 thường dùng cho những sản phẩm nào?

Cụm từ dn15pn25 không phải là tên riêng của một thiết bị duy nhất, mà là tổ hợp thông số kỹ thuật xuất hiện trên nhiều dòng sản phẩm công nghiệp:

• Các loại van công nghiệp: Van bi dn15pn25, van cầu, van cổng hoặc van 1 chiều DN15PN25 chuyên dùng cho các hệ thống áp lực trung bình và cao.

• Mặt bích và phụ kiện: Mặt bích thép hoặc inox, cút nối, tê hàn có kích thước danh nghĩa tương ứng đáp ứng cấp áp suất PN25.

• Thiết bị đo lường: Đồng hồ đo áp suất, cảm biến lưu lượng hoặc các linh kiện đường ống có kết nối ren/mặt bích chuẩn DN15.

DN15 PN25 khác DN15 PN16 như thế nào?

Mặc dù có cùng kích thước DN15, hai dòng sản phẩm này không thể tùy tiện thay thế cho nhau nếu không kiểm tra kỹ tiêu chuẩn mặt bích, khả năng chịu áp lực và khoảng cách lắp đặt thực tế.

DN15 PN25 khác DN20 PN25 như thế nào?

Cả hai sản phẩm đều mang cấp áp suất danh nghĩa PN25, nhưng khác biệt hoàn toàn về kích thước danh nghĩa (DN15 so với DN20). Do đó, DN20 không đơn thuần là phiên bản "lớn hơn một chút" của DN15.

Việc tự ý thay thế giữa DN15 và DN20 sẽ làm thay đổi lưu lượng dòng chảy, gây tổn thất áp suất trên đường ống, đồng thời làm mất tính đồng bộ với kích thước ren hoặc mặt bích của hệ thống hiện hữu.

Các tiêu chuẩn cần kiểm tra khi chọn DN15PN25

Lựa chọn thiết bị mang thông số dn15pn25 đòi hỏi kỹ thuật viên phải xem xét đồng bộ các hệ tiêu chuẩn quốc tế phổ biến như:

• Tiêu chuẩn kích thước: DIN, ISO, ASME/ANSI hoặc JIS.

• Tiêu chuẩn kết nối ren/mặt bích: Đảm bảo bước ren và tâm lỗ bắt bu-lông khớp hoàn toàn.

• Pressure-temperature rating: Bảng quy đổi giới hạn áp suất tương ứng với nhiệt độ làm việc thực tế của vật liệu.

Việc bỏ qua bước đối chiếu tiêu chuẩn có thể dẫn đến tình trạng rò rỉ hoặc không thể lắp ghép thiết bị vào đường ống.

Khi nào nên chọn thiết bị DN15PN25?

Bạn nên cân nhắc lựa chọn thiết bị mang thông số này khi hệ thống đường ống đáp ứng các điều kiện:

• Yêu cầu kích thước danh nghĩa nhỏ gọn chuẩn DN15.

• Áp suất vận hành thực tế của hệ thống nằm trong ngưỡng cho phép của cấp PN25.

• Vật liệu chế tạo thiết bị tương thích hoàn toàn với tính chất của lưu chất.

Không nên mặc định tư duy "áp suất càng cao càng tốt" để chọn PN25 cho mọi hệ thống áp thấp, vì điều này gây lãng phí chi phí đầu tư mà không đem lại hiệu quả vận hành tối ưu.

5 sai lầm thường gặp khi chọn DN15 PN25

• Sai lầm 1: Hiểu DN15 bằng đúng 15 mm đường kính thực tế. Hậu quả là chọn nhầm phụ kiện không khớp kích thước ống. Cách tránh: Luôn đối chiếu tiêu chuẩn kết nối thực tế.

• Sai lầm 2: Nghĩ rằng PN25 luôn chịu được 25 bar ở mọi nhiệt độ. Hậu quả là thiết bị bị biến dạng khi vận hành trong môi trường nhiệt độ cao. Cách tránh: Kiểm tra kỹ biểu đồ áp suất - nhiệt độ của nhà sản xuất.

• Sai lầm 3: Chọn DN trùng khớp nhưng bỏ qua tiêu chuẩn mặt bích. Hậu quả là tâm lỗ bu-lông không khớp, không thể lắp đặt. Cách tránh: Xác định rõ tiêu chuẩn DIN hay JIS của hệ thống.

• Sai lầm 4: Xem DN15PN25 là tên của một model độc lập. Hậu quả là mua nhầm loại van không đúng chức năng (ví dụ mua van bi thay vì van cầu). Cách tránh: Đọc kỹ tên sản phẩm và mục đích sử dụng.

• Sai lầm 5: Mặc định chọn PN cao hơn để dự phòng an toàn tuyệt đối. Hậu quả là chi phí thiết bị tăng cao không cần thiết và gây khó khăn khi đồng bộ hóa hệ thống. Cách tránh: Tính toán đúng áp suất làm việc thực tế.

Checklist chọn đúng thiết bị DN15PN25

Bước 1 – Xác định kích thước: Kiểm tra xem DN15 có phù hợp với đường ống hiện tại hay không và đo đạc kích thước kết nối thực tế.

Bước 2 – Xác định áp suất: Rà soát áp suất vận hành tối đa của hệ thống để đảm bảo cấp PN25 đáp ứng an toàn.

Bước 3 – Kiểm tra nhiệt độ: Đối chiếu nhiệt độ làm việc thực tế với bảng thông số rating của sản phẩm.

Bước 4 – Kiểm tra lưu chất: Xác định rõ môi trường truyền dẫn là nước, hơi nóng, khí nén hay dầu mỡ.

Bước 5 – Kiểm tra tiêu chuẩn: Tra cứu kỹ catalogue nhà sản xuất về tiêu chuẩn ren, mặt bích và vật liệu.

Lưu ý khi lắp đặt và sử dụng thiết bị DN15 PN25

• Đảm bảo thiết bị đúng kích thước DN và chuẩn kết nối với đường ống.

• Không tự ý suy luận giới hạn chịu áp chỉ dựa vào ký hiệu PN25 bên ngoài thân van.

• Tuân thủ tuyệt đối hướng dẫn lắp đặt của nhà sản xuất, đặc biệt là đối với các dòng van có chiều dòng chảy cố định.

• Tiến hành thử áp lực và kiểm tra rò rỉ kỹ lưỡng tại các vị trí mối nối sau khi hoàn thiện thi công.

Câu hỏi thường gặp về DN15PN25

1. DN15PN25 là gì?

DN15 chỉ kích thước danh nghĩa của đường ống hoặc thiết bị, còn PN25 là cấp áp suất danh nghĩa. Đây là tổ hợp thông số kỹ thuật chung, không phải tên gọi của một loại van duy nhất.

2. DN15 tương đương bao nhiêu inch?

DN15 thường được quy chiếu tương đương với kích thước 1/2 inch trong các hệ thống đường ống thông dụng, tuy nhiên kích thước thực tế cần kiểm tra theo tiêu chuẩn chế tạo.

3. PN25 tương đương bao nhiêu bar?

PN25 thể hiện cấp áp suất danh nghĩa ở điều kiện chuẩn, tuy nhiên áp suất làm việc cho phép thực tế phải được tra cứu theo thông số kỹ thuật và nhiệt độ của từng sản phẩm cụ thể.

4. DN15 PN25 có thay thế trực tiếp cho DN15 PN16 được không?

Không nên mặc định thay thế trực tiếp vì ngoài kích thước DN, cần phải kiểm tra kỹ khả năng chịu áp suất, độ dày mặt bích và tiêu chuẩn kết nối của toàn bộ hệ thống.

5. DN15PN25 xuất hiện trên những loại van nào?

Thông số này có thể xuất hiện trên nhiều dòng thiết bị như van bi, van cầu, van cổng hoặc các phụ kiện đường ống chịu áp lực cao.

Hiểu đúng DN15PN25 để chọn thiết bị chính xác

Việc nắm vững bản chất của dn15 pn25 giúp kỹ sư và người vận hành định hình rõ ràng các yêu cầu kỹ thuật cốt lõi: DN15 là kích thước danh nghĩa quy ước, còn PN25 là cấp áp suất cần được kiểm chứng qua nhiệt độ và vật liệu thực tế. Lựa chọn chính xác thông qua tiêu chuẩn, kích thước và áp suất sẽ bảo đảm hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí.
