Van bi DN65 có phù hợp với hệ thống của bạn?

Khi cần lắp một van đóng hoặc mở cho đường ống DN65, nhiều người thường có xu hướng chỉ quan tâm đến giá thành hoặc thương hiệu mà bỏ qua các yếu tố kỹ thuật cốt lõi. Trên thực tế, việc một thiết bị van bi dn65 có thực sự phù hợp hay không còn phụ thuộc vào hàng loạt yếu tố quan trọng như môi chất, áp suất làm việc, nhiệt độ, vật liệu cấu thành và kiểu kết nối đi kèm.

Nhiều người mua thường nhầm tưởng rằng kích thước danh nghĩa DN65 là yếu tố duy nhất quyết định khả năng tương thích của sản phẩm. Tuy nhiên, van bi sở hữu rất nhiều cấu hình khác nhau, và một loại van chạy tốt trong hệ thống nước chưa chắc đã phù hợp với môi trường hóa chất hoặc nền nhiệt độ cao. Hơn nữa, việc chọn sai cấp áp suất (PN) hoặc sai tiêu chuẩn kết nối mặt bích/ren sẽ gây ra rất nhiều khó khăn, thậm chí không thể lắp đặt vào tuyến ống.

Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận bản chất, thông số, cấu tạo, phương pháp lựa chọn và những lưu ý quan trọng để sở hữu dòng sản phẩm van bi tối ưu nhất cho hệ thống của mình.

Kiến thức nền

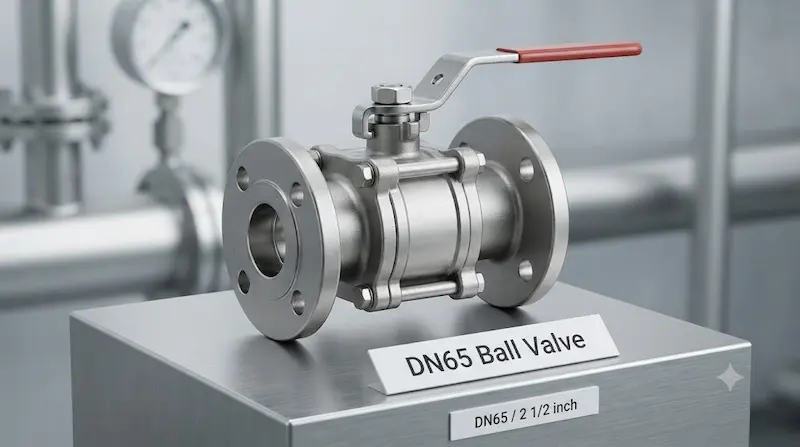

Van bi DN65 là gì?

Van bi là loại van công nghiệp sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng/mở để kiểm soát dòng lưu chất trong hệ thống đường ống có kích thước danh nghĩa DN65.

Cấu tạo của van bi xoay quanh viên bi kim loại hoặc nhựa: khi lỗ trên bi nằm cùng hướng với đường ống, van ở trạng thái mở; khi bi xoay khoảng 90 độ để lỗ nằm vuông góc với dòng chảy, van sẽ đóng hoàn toàn. Cần lưu ý rằng DN65 chỉ là kích thước danh nghĩa của đường ống/van, không nên hiểu đơn giản là mọi kích thước đo thực tế của van đều phải đúng chính xác 65 mm.

Tùy theo yêu cầu kỹ thuật của từng dự án, van bi có thể được chế tạo từ inox, thép, đồng hoặc các vật liệu chuyên dụng khác, tích hợp đa dạng kiểu kết nối và cấp áp suất để ứng dụng hiệu quả trong các hệ thống cấp nước, HVAC, PCCC hoặc dây chuyền công nghiệp.

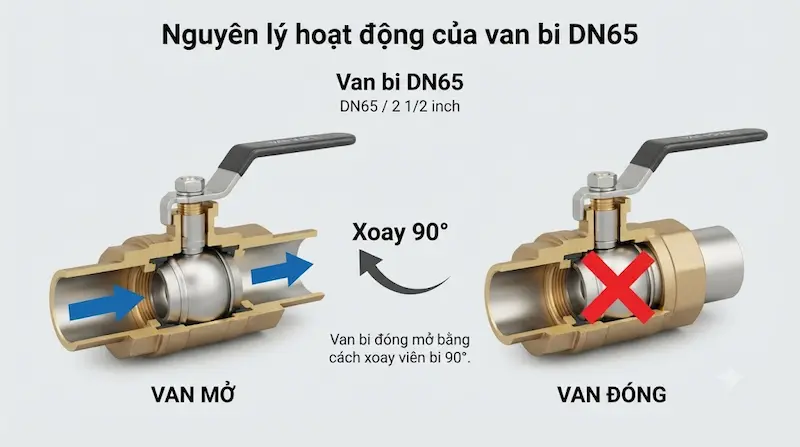

Nguyên lý hoạt động của van bi

Cơ chế vận hành của dòng van này diễn ra theo một trình tự cơ học rất gọn gàng:

• Tay gạt hoặc bộ truyền động tác động lực mô-men xoắn.

• Trục van truyền trực tiếp chuyển động xoay tới viên bi nằm trong thân.

• Viên bi xoay quanh trục vuông góc với hướng dòng chảy.

• Khi lỗ bi thẳng hàng với đường ống, lưu chất đi qua thông suốt.

• Khi bi xoay một góc 90 độ, dòng chảy bị chặn lại tuyệt đối.

Tại sao van bi đóng/mở nhanh? Vì cơ chế xoay một góc khoảng 90 độ giúp người vận hành chuyển đổi trạng thái từ mở sang đóng (và ngược lại) chỉ trong chớp mắt. Ưu điểm của thiết kế này là thao tác cực nhanh, cấu tạo tương đối gọn gàng và khi mở hoàn toàn, khoang dòng chảy thông thoáng tối đa.

Tuy nhiên, bạn cần tránh khẳng định mọi van bi đều lý tưởng để điều tiết lưu lượng liên tục. Nếu sản phẩm không được thiết kế chuyên dụng cho việc tiết lưu (throttling), việc dùng van ở trạng thái mở hé một phần sẽ làm mài mòn lớp gioăng làm kín (seat) và giảm tuổi thọ thiết bị.

Phân tích chuyên sâu

Các loại van bi DN65 phổ biến

Thị trường hiện nay phân loại van bi theo nhiều tiêu chí khác nhau để đáp ứng chính xác nhu cầu sử dụng:

• Phân loại theo vật liệu:

  • Van bi inox DN65: Khả năng chống ăn mòn tuyệt vời trong nhiều môi trường khắt khe, được cân nhắc cho nước sạch, thực phẩm hoặc hóa chất nhẹ. Chi phí đầu tư thường cao hơn các vật liệu khác.

  • Van bi thép DN65: Chuyên dụng cho các hệ thống công nghiệp nặng có yêu cầu cao về cơ tính và điều kiện áp lực, nhiệt độ lớn. Cần chọn đúng mác thép theo tiêu chuẩn nhà sản xuất.

  • Van bi đồng DN65: Phù hợp với các hệ thống dân dụng hoặc công nghiệp nhẹ có đặc tính tương thích với đồng, cần kiểm tra kỹ giới hạn áp suất và nhiệt độ.

• Phân loại theo kiểu vận hành: Tay gạt thủ công, điều khiển bằng khí nén hoặc điều khiển bằng điện tự động.

• Phân loại theo kiểu kết nối: Kết nối ren, mặt bích, hàn hoặc các dạng kết nối chuyên dụng khác tùy theo model.

Điểm cốt lõi cần nhớ: DN65 chỉ xác định kích thước danh nghĩa; yếu tố vật liệu, kiểu kết nối, áp suất và cơ cấu vận hành mới là những thông số định hình nên một cấu hình sản phẩm cụ thể.

Thông số kỹ thuật van bi cần quan tâm

Điểm SEO & Kỹ thuật quan trọng: DN65 không đồng nghĩa với PN16. Ký hiệu DN biểu thị kích thước danh nghĩa, trong khi PN đại diện cho cấp áp suất chịu lực. Do đó, trước khi mua sắm, bạn bắt buộc phải đối chiếu datasheet của đúng model thay vì tự suy đoán thông số.

Van bi DN65 PN10 và PN16 khác nhau thế nào?

Việc lựa chọn cấp áp suất chịu lực là bước quan trọng để đảm bảo an toàn vận hành. Dòng van DN65 PN10 và PN16 có những điểm khác biệt rõ rệt về khả năng chịu tải.

Không nên chọn theo tư duy "càng cao càng tốt" rồi mặc định chọn PN16 cho mọi hệ thống. Cấp PN phải tuân thủ tuyệt đối theo thông số thiết kế kỹ thuật, tiêu chuẩn kết nối mặt bích và điều kiện nhiệt độ thực tế của dòng lưu chất.

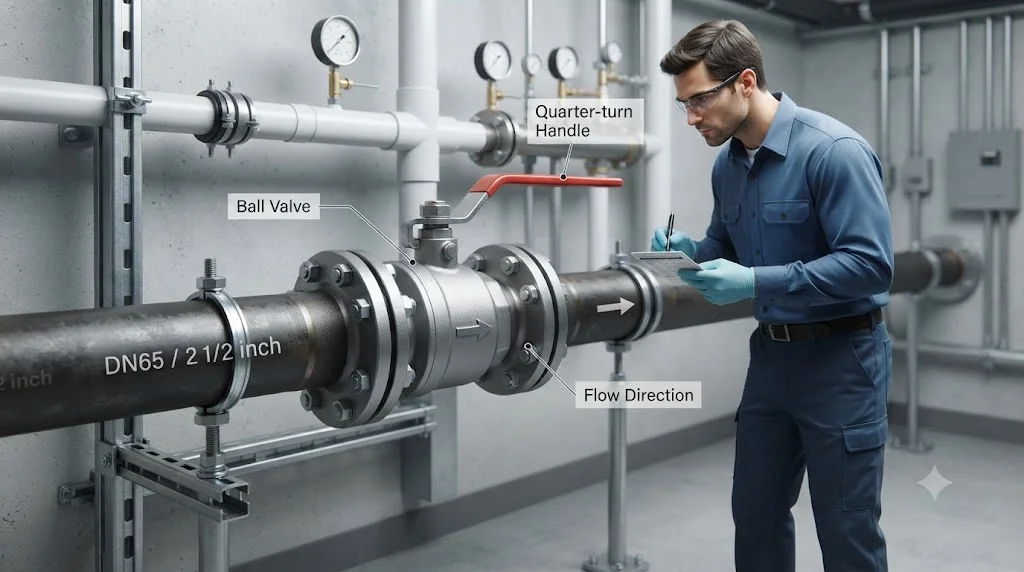

Ứng dụng thực tế

Van bi DN65 được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt trên các tuyến ống phân phối chính, khu vực trạm bơm hoặc nhánh cấp nước tòa nhà để kiểm soát dòng chảy hiệu quả.

• Hệ thống HVAC: Sử dụng trong các đường ống nước lạnh hoặc nước nóng tại các vị trí cần đóng/mở cô lập từng nhánh thiết bị.

• Hệ thống công nghiệp: Ứng dụng rộng rãi trong các nhà máy xử lý nước, dây chuyền sản xuất và tuyến ống dẫn dầu, khí hoặc hóa chất tương thích với vật liệu van.

• Hệ thống PCCC: Có thể được xem xét lắp đặt nếu model sản phẩm được nhà sản xuất thiết kế và kiểm định chuyên dụng cho công tác phòng cháy chữa cháy.

Vai trò thực tế của van bi là cô lập nhanh chóng một đoạn đường ống hoặc thiết bị, giúp kỹ thuật viên dễ dàng thao tác bảo trì, sửa chữa từng khu vực mà không làm gián đoạn toàn bộ hệ thống.

Những sai lầm thường gặp khi chọn van bi

1. Chỉ nhìn kích thước DN65 mà bỏ qua áp suất PN: Dẫn đến việc chọn van chịu lực kém cho hệ thống áp cao, gây rò rỉ hoặc bục vỡ.

2. Chọn vật liệu theo cảm tính hoặc giá rẻ: Nghĩ rằng các loại vật liệu inox, thép, đồng có thể thay thế lẫn lộn cho nhau trong mọi môi trường.

3. Không kiểm tra vật liệu seat (làm kín): Bỏ qua yếu tố tương thích giữa gioăng PTFE và môi chất dẫn đến hiện tượng ăn mòn, lão hóa nhanh.

4. Không kiểm tra kiểu kết nối: Mua nhầm loại kết nối ren trong khi đường ống chờ sẵn mặt bích, gây mất thời gian đổi trả.

5. Chọn nhầm PN16 vì nghĩ càng cao càng tốt: Gây lãng phí chi phí đầu tư hoặc không khớp với các tiêu chuẩn phụ kiện đi kèm.

6. Dùng van bi để điều tiết lưu lượng liên tục: Khiến lớp gioăng và bề mặt bi bị mài mòn nhanh chóng do dòng chảy xiết.

7. Không kiểm tra kích thước lắp đặt thực tế: Bỏ qua không gian xoay tay gạt hoặc kích thước tổng thể, dẫn đến việc vướng víu khi lắp ghép.

Hướng dẫn / Checklist

Cách chọn van bi phù hợp

Áp dụng quy trình tư duy chuẩn kỹ thuật gồm 10 bước dưới đây để chọn mua sản phẩm chính xác:

• Bước 1: Xác định hệ thống đường ống có kích thước danh nghĩa DN65.

• Bước 2: Xác định chức năng vận hành: đóng/mở thông thường hay điều tiết?

• Bước 3: Xác định rõ tính chất môi chất (nước sạch, nước thải, dầu, khí hay hóa chất).

• Bước 4: Xác định mức áp suất làm việc thực tế của hệ thống.

• Bước 5: Xác định dải nhiệt độ làm việc tối đa và tối thiểu.

• Bước 6: Lựa chọn vật liệu thân van phù hợp (inox, thép, đồng).

• Bước 7: Kiểm tra vật liệu chế tạo bi van và gioăng làm kín (Seat).

• Bước 8: Lựa chọn kiểu kết nối tương thích (ren, mặt bích hoặc hàn).

• Bước 9: Chọn phương thức vận hành (tay gạt, điều khiển điện hay khí nén).

• Bước 10: Đối chiếu kỹ thông số trong datasheet của model trước khi đặt hàng.

Lưu ý khi lắp đặt và sử dụng van bi DN65

• Trước khi lắp: Kiểm tra chính xác thông số DN và kiểu kết nối, xác định chiều dòng chảy (nếu nhà sản xuất yêu cầu), làm sạch hoàn toàn mạt hàn hoặc cặn bẩn trong đường ống, đảm bảo van nguyên vẹn không trầy xước.

• Khi lắp đặt: Tuyệt đối không để trọng lực hoặc độ lệch của đường ống tạo tải cơ học quá mức lên thân van. Đối với dạng kết nối mặt bích, cần đặt gioăng phẳng đồng tâm và tiến hành siết lực bulông đều theo hình chéo góc. Đảm bảo chừa đủ không gian thông thoáng để tay gạt hoặc bộ truyền động quay trọn hành trình 90 độ.

• Khi vận hành: Không dùng lực đòn bẩy quá lớn tác động lên tay gạt, thực hiện đóng mở đúng hành trình thiết kế, theo dõi sát sao hiện tượng rò rỉ trong giai đoạn đầu và tuyệt đối không vận hành vượt quá giới hạn áp suất, nhiệt độ đã được công bố.

Câu hỏi thường gặp về van bi

Van bi DN65 là gì?

Là loại van sử dụng viên bi xoay xuyên tâm để đóng hoặc mở dòng lưu chất nhanh chóng trong hệ thống đường ống có kích thước danh nghĩa DN65.

DN65 có phải đường kính van chính xác 65 mm không?

Không. DN65 chỉ là kích thước danh nghĩa, trong khi đường kính thực tế của ống và van sẽ phụ thuộc vào tiêu chuẩn chế tạo cụ thể.

Van bi nên chọn PN10 hay PN16?

Phải căn cứ trực tiếp vào áp suất thiết kế, nhiệt độ, vật liệu và tiêu chuẩn kết nối của hệ thống. Tuyệt đối không chọn cấp áp suất PN chỉ dựa vào kích thước DN65.

Van bi có dùng cho nước được không?

Hoàn toàn được, nếu model sản phẩm cụ thể được nhà sản xuất định nghĩa phù hợp với môi chất nước và giới hạn áp suất, nhiệt độ cho phép.

Khi mua van bi cần cung cấp thông tin gì?

Bạn nên chuẩn bị sẵn các thông số về môi chất, áp suất, nhiệt độ, kiểu kết nối, vật liệu mong muốn và mục đích sử dụng để kỹ thuật viên tư vấn đúng model.

Chọn đúng van bi DN65 để tối ưu vận hành

Lựa chọn thiết bị chính xác từ những bước đầu tiên sẽ giúp hệ thống vận hành bền bỉ, an toàn và tiết kiệm tối đa chi phí bảo dưỡng. Hãy luôn ghi nhớ rằng DN65 chỉ là kích thước danh nghĩa, van bi sở hữu ưu thế đóng/mở nhanh, vật liệu bắt buộc phải tương thích môi chất, cấp áp suất PN phải đáp ứng đúng điều kiện làm việc, đồng thời gioăng làm kín cùng kiểu kết nối là những yếu tố quyết định sự thành công của toàn bộ công trình.
