Van góc DN65 có phù hợp với hệ thống đường ống của bạn?

Trong quá trình lắp đặt đường ống, không phải lúc nào cũng có đủ không gian để bố trí van theo phương thẳng. Đặc biệt tại các khu vực chật hẹp hoặc có nhiều tuyến ống giao nhau, việc sử dụng van có kết nối góc có thể giúp tối ưu hóa không gian và bố trí hệ thống thuận tiện hơn rất nhiều.

Chính vì lý do đó, van góc dn65 là lựa chọn được quan tâm hàng đầu khi hệ thống cần thay đổi hướng dòng chảy hoặc bố trí van theo cấu hình góc đặc thù. Tuy nhiên, nhiều người mua thường lầm tưởng rằng chỉ cần chọn đúng kích thước danh nghĩa là đủ. Thực tế, DN65 chỉ là kích thước danh nghĩa, chưa đủ để xác định một sản phẩm có tương thích hoàn toàn với hệ thống hay không. Việc bỏ qua các yếu tố cốt lõi như kiểu van, vật liệu thân, áp suất danh nghĩa (PN), nhiệt độ làm việc, môi chất hay tiêu chuẩn kết nối có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, không thể lắp lẫn hoặc quá áp gây nứt vỡ thiết bị.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất, cấu tạo, thông số kỹ thuật và phương pháp lựa chọn van góc chính xác nhất, đảm bảo hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí.

Kiến thức nền

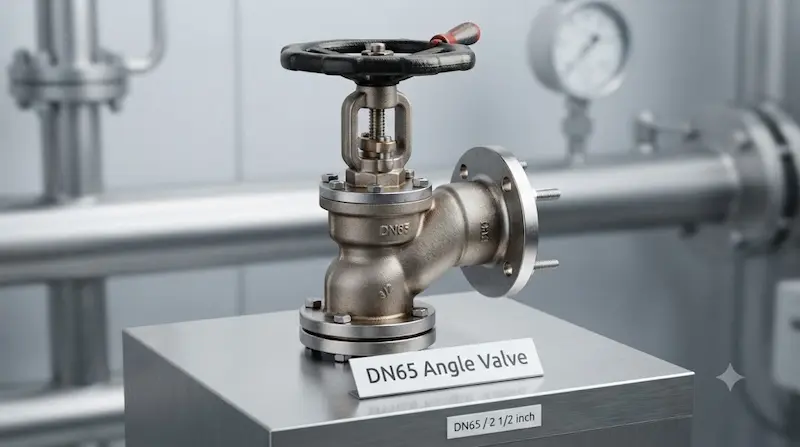

Van góc DN65 là gì?

Van góc dn65 là loại van công nghiệp có kích thước danh nghĩa DN65, được thiết kế với cấu hình dòng chảy hoặc kết nối dạng góc (vuông góc 90 độ) để đóng, mở hoặc kiểm soát dòng lưu chất trong hệ thống đường ống.

Khái niệm van góc dùng để chỉ dòng thiết bị có đường vào và đường ra lệch nhau một góc vuông, giúp dòng chảy chuyển hướng trực tiếp ngay trong thân van mà không cần tốn thêm phụ kiện co góc. DN65 là kích thước danh nghĩa đại diện cho đường ống có đường kính ngoài khoảng 76mm, chứ không có nghĩa mọi kích thước đo thực tế trên thước dây đều phải đúng chính xác 65 mm. Do đó, việc phân biệt rõ kích thước danh nghĩa DN với đường kính đo thực tế là điều vô cùng quan trọng trước khi mua sắm.

Tùy theo yêu cầu của nhà sản xuất, van góc có thể được chế tạo từ các vật liệu phổ biến như gang, inox hoặc thép, sử dụng linh hoạt trong các hệ thống cấp nước, PCCC, HVAC hoặc môi trường công nghiệp chuyên dụng khác.

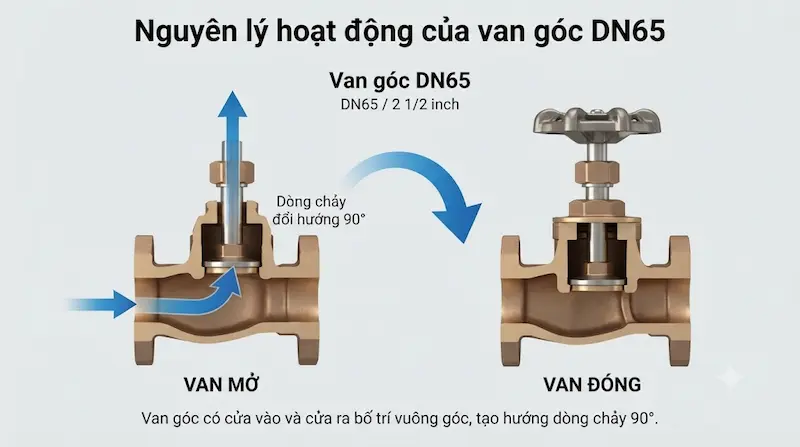

Nguyên lý hoạt động của van góc

Cơ chế vận hành của van góc diễn ra theo một trình tự cơ học chặt chẽ. Khi hệ thống hoạt động, lưu chất đi vào cửa vào của van, di chuyển và thay đổi hướng đột ngột một góc 90 độ theo hình dạng khoang bên trong thân van trước khi thoát ra ở cửa ra. Bộ phận đóng/mở (đĩa van/côn van) được điều khiển bởi trục ty van thông qua tay quay hoặc bộ truyền động.

• Khi van mở, bộ phận đóng/mở rút lên, cho phép lưu chất đi qua khoang van và chuyển hướng suôn sẻ.

• Khi van đóng, đĩa van ép chặt vào ghế van, ngăn chặn tuyệt đối dòng chảy.

Tại sao thiết kế dạng góc lại được ưa chuộng? Thiết kế này giúp giải quyết trực tiếp bài toán hướng tuyến đường ống tại các góc cua, từ đó giảm thiểu đáng kể số lượng phụ kiện co gập nối tiếp. Tuy nhiên, không nên mặc định rằng mọi van góc đều làm giảm tổn thất áp suất hay luôn tốt hơn van thẳng. Tổn thất áp suất thực tế luôn phụ thuộc vào hình dạng khoang van, tiết diện dòng chảy, trạng thái mở và thiết kế tinh vi của từng model sản phẩm.

Phân tích chuyên sâu

Các loại van góc DN65 phổ biến

Để đáp ứng đa dạng nhu cầu của các dự án công nghiệp và dân dụng, thị trường hiện cung cấp nhiều chủng loại van góc khác nhau dựa trên chức năng, vật liệu và kiểu kết nối:

• Phân loại theo chức năng:

  • Van góc đóng/mở: Chuyên dùng để cô lập dòng chảy tại các vị trí cần ngắt dòng hoàn toàn khi bảo trì.

  • Van góc điều tiết: Được thiết kế tinh chỉnh phần đĩa van để kiểm soát lưu lượng dòng chảy trong những hệ thống có yêu cầu kỹ thuật đặc thù. Lưu ý rằng không phải mọi van góc đều có khả năng điều tiết tốt.

• Phân loại theo vật liệu:

  • Van góc bằng gang: Chi phí hợp lý, dễ tiếp cận, là giải pháp thông dụng cho hệ thống nước thông thường và PCCC.

  • Van góc bằng inox: Sở hữu khả năng chống ăn mòn tối ưu, phù hợp với môi trường hóa chất nhẹ, nước sạch cao cấp hoặc thực phẩm.

  • Van góc bằng thép: Dành riêng cho các hệ thống có yêu cầu khắt khe về nhiệt độ cao và áp suất lớn.

• Phân loại theo kiểu kết nối: Bao gồm kết nối mặt bích chắc chắn hoặc kết nối ren tùy theo tiêu chuẩn thiết kế của tuyến ống.

Thông số kỹ thuật van góc DN65 cần quan tâm

Đây là phần thông tin quan trọng nhất giúp kỹ sư và nhà thầu đưa ra quyết định mua hàng chính xác.

Insight kỹ thuật quan trọng: Tuyệt đối không mặc định van DN65 sẽ đi kèm với áp suất PN16. DN65 chỉ thể hiện kích thước danh nghĩa, trong khi PN đại diện cho cấp áp suất chịu lực tối đa. Khi lựa chọn, bắt buộc phải tra cứu kỹ datasheet của từng model cụ thể để đảm bảo an toàn tuyệt đối cho hệ thống.

Van góc PN10 và PN16 khác nhau thế nào?

Sự nhầm lẫn giữa các cấp áp suất PN10 và PN16 trên cùng một kích thước đường kính thường gây ra nhiều rủi ro khi lắp đặt thực tế.

Key message cốt lõi: Không nên chọn PN chỉ dựa vào kích thước DN65. Việc kiểm tra áp suất thiết kế, tiêu chuẩn mặt bích và điều kiện nhiệt độ thực tế là chìa khóa vàng giúp tránh khỏi những sai sót tốn kém.

Van góc khác gì van thẳng DN65?

Van góc không phải là lựa chọn thay thế tuyệt đối cho van thẳng. Giá trị thực sự của van góc nằm ở khả năng đáp ứng hoàn hảo cấu hình tuyến ống và giải quyết các bài toán về không gian lắp đặt chật hẹp mà van thẳng không thể làm được.

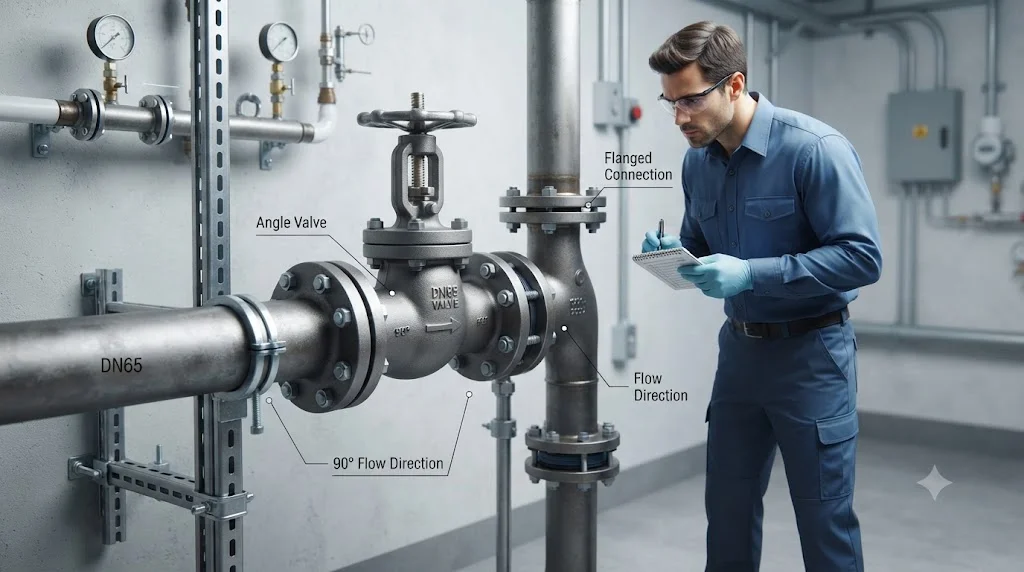

Ứng dụng thực tế

Van góc DN65 được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt tại các tuyến ống phân phối chính, trạm bơm hoặc các góc cua kỹ thuật trong tòa nhà nhằm tối ưu diện tích phòng máy.

• Hệ thống HVAC: Sử dụng trên các tuyến ống nước lạnh hoặc nước nóng tại các vị trí chuyển hướng gấp khúc sát tường hoặc trần kỹ thuật hạn chế không gian.

• Hệ thống PCCC: Được bố trí trong các cấu hình đường ống cấp nước chữa cháy đòi hỏi thay đổi hướng dòng chảy khẩn cấp, đảm bảo lưu lượng ổn định theo thiết kế phòng cháy.

• Hệ thống công nghiệp: Ứng dụng trong các nhà máy xử lý nước và dây chuyền sản xuất có tuyến ống dẫn môi chất tương thích yêu cầu bẻ góc gọn gàng.

Những sai lầm thường gặp khi chọn van góc

1. Chỉ nhìn kích thước DN65 mà bỏ qua áp suất PN: Gây tình trạng van bị bục hoặc rò rỉ khi áp lực thực tế vượt quá giới hạn thiết kế.

2. Không kiểm tra hướng dòng vào/ra: Lắp ngược hướng khiến áp lực dòng chảy tác động sai lệch lên đĩa van, gây khó khăn khi đóng mở.

3. Bỏ qua tiêu chuẩn mặt bích: Mua nhầm tiêu chuẩn bích không khớp với bích chờ của đường ống, dẫn đến không thể xỏ bulông lắp ghép.

4. Chọn sai vật liệu thân van so với môi chất: Dùng van gang cho môi trường hóa chất ăn mòn mạnh, làm van nhanh chóng bị rỗ và hư hỏng.

5. Không quan tâm đến nhiệt độ làm việc: Khiến gioăng làm kín bị lão hóa, biến dạng và mất khả năng chống rò rỉ.

6. Bỏ qua không gian thao tác thực tế: Không tính toán đến khoảng không gian xoay tay quay hoặc chiều cao ty van, dẫn đến việc lắp xong không thể vận hành.

7. Nghĩ rằng mọi van góc DN65 đều có chức năng giống nhau: Dẫn đến việc dùng nhầm van đóng/mở cho mục đích điều tiết lưu lượng liên tục.

Nếu bạn đang gặp khó khăn trong việc định hình model, hãy cung cấp tối thiểu các thông số gồm: DN65, môi chất, áp suất, nhiệt độ và kiểu kết nối để được đội ngũ kỹ thuật tư vấn chính xác nhất.

Hướng dẫn / Checklist

Cách chọn van góc phù hợp

Áp dụng ngay công thức tư duy chuyên gia gồm 9 bước sau để chọn đúng thiết bị ngay từ lần đầu tiên:

• Bước 1: Xác định kích thước: hệ thống có thực sự sử dụng DN65?

• Bước 2: Xác định chức năng: dùng để đóng/mở hay điều tiết lưu lượng?

• Bước 3: Xác định môi chất: nước sạch, nước thải, khí nén hay hóa chất?

• Bước 4: Kiểm tra áp suất: áp suất làm việc và áp suất thiết kế tối đa.

• Bước 5: Kiểm tra nhiệt độ: đảm bảo vật liệu thân và gioăng đáp ứng điều kiện thực tế.

• Bước 6: Chọn vật liệu phù hợp: gang, inox, thép hoặc hợp kim chuyên dụng.

• Bước 7: Kiểm tra kết nối: mặt bích hay ren và tiêu chuẩn tương ứng (BS, DIN, JIS).

• Bước 8: Kiểm tra kích thước không gian: chiều dài, chiều cao và khoảng trống thao tác.

• Bước 9: Đối chiếu kỹ datasheet từ nhà sản xuất trước khi quyết định đặt hàng.

Lưu ý khi lắp đặt và vận hành van góc

• Trước khi lắp: Kiểm tra kỹ model sản phẩm, xác định đúng chiều dòng chảy theo mũi tên chỉ dẫn của nhà sản xuất, vệ sinh sạch bề mặt mặt bích và kiểm tra gioăng đệm không bị rách, nứt. Đảm bảo tuyến ống thẳng hàng, không bị cong vênh.

• Trong quá trình lắp: Căn chỉnh van đúng vị trí góc vuông, tuyệt đối không dùng lực cơ học mạnh để ép van vào đường ống bị lệch tâm. Tiến hành siết bulông theo hình chéo góc đối xứng để lực phân bố đều. Đảm bảo chừa đủ khoảng trống cho tay quay hoạt động.

• Sau khi lắp: Tiến hành kiểm tra rò rỉ toàn bộ các mối nối, vận hành thử nghiệm chu kỳ đóng/mở vài lần và theo dõi sát sao tình trạng hoạt động của van trong giai đoạn đầu đưa hệ thống vào vận hành chính thức.

Câu hỏi thường gặp về van góc

Van góc DN65 là gì?

Là loại van công nghiệp có kích thước danh nghĩa DN65 và cấu hình dòng chảy dạng góc vuông, được sử dụng để đóng, mở hoặc kiểm soát dòng lưu chất tùy theo thiết kế của từng model.

DN65 có phải đường kính thực tế 65 mm không?

Không. DN65 là kích thước danh nghĩa, trong khi đường kính ngoài thực tế của đường ống đi kèm thường lớn hơn (khoảng 76mm tùy thuộc vào tiêu chuẩn ống).

Van góc nên chọn PN10 hay PN16?

Phải căn cứ hoàn toàn vào áp suất thiết kế và tiêu chuẩn kết nối của toàn bộ hệ thống đường ống. Tuyệt đối không lựa chọn cấp áp suất PN chỉ dựa vào kích thước DN65.

Van góc có dùng cho hệ thống nước được không?

Hoàn toàn được, nếu model sản phẩm được nhà sản xuất định nghĩa phù hợp với môi chất nước sạch hoặc nước thải trong giới hạn áp suất và nhiệt độ cho phép.

Khi mua van góc cần cung cấp thông tin gì?

Bạn nên cung cấp đầy đủ các thông số: loại môi chất, kích thước DN65, áp suất làm việc, nhiệt độ, kiểu kết nối (bích/ren), vật liệu mong muốn và mục đích sử dụng để kỹ thuật viên chọn đúng model.

Chọn đúng van góc DN65 để hệ thống vận hành ổn định

Việc lựa chọn và lắp đặt thiết bị chính xác đóng vai trò quyết định đến tuổi thọ của toàn bộ hệ thống đường ống. Hãy luôn ghi nhớ các nguyên tắc cốt lõi: DN65 chỉ xác định kích thước danh nghĩa, kiểu van quyết định chức năng vận hành, áp suất PN kết hợp cùng vật liệu quyết định khả năng chịu tải trước điều kiện thực tế, và kiểu kết nối cùng kích thước không gian quyết định sự thành công khi lắp đặt.
