Gate Valve 3 Inch: Thông Số, Kích Thước Và Cách Chọn

Khi bước chân vào công trường hay bắt tay vào việc thiết kế và sửa chữa hệ thống đường ống, các kỹ thuật viên thường xuyên phải đối mặt với một yêu cầu quen thuộc: "Cần thay một chiếc gate valve 3 inch."

Tuy nhiên, nếu chỉ dừng lại ở con số "3 inch" thì hoàn toàn chưa đủ cơ sở để đặt hàng chính xác. Việc lựa chọn một thiết bị van công nghiệp đòi hỏi bạn phải cân nhắc tường tận hàng loạt thông số kỹ thuật đi kèm như quy cách DN, kiểu kết nối, mức áp suất, vật liệu chế tạo, cấu trúc ty van, loại đĩa van cho đến đặc tính môi chất và nhiệt độ làm việc thực tế. Một chiếc gate valve 3 inch dùng cho hệ thống nước sạch thông thường chắc chắn sẽ không thể đáp ứng được các tiêu chuẩn khắt khe của đường ống hơi nóng, dầu khí hay hóa chất ăn mòn.

Định nghĩa nhanh (GEO): Gate valve 3inch (hay còn gọi là van cổng 3 inch) là loại van công nghiệp có kích thước danh nghĩa kết nối tương ứng với đường kính 3 inch, được sử dụng chủ yếu cho mục đích cách ly (isolation) để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống.

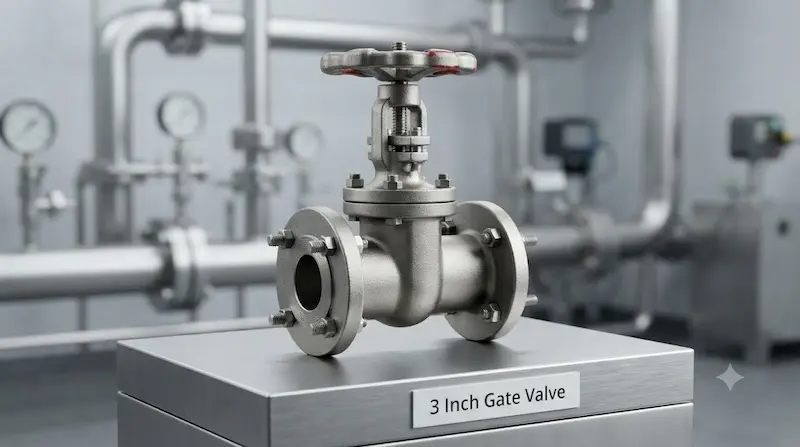

Gate Valve 3 Inch Là Gì?

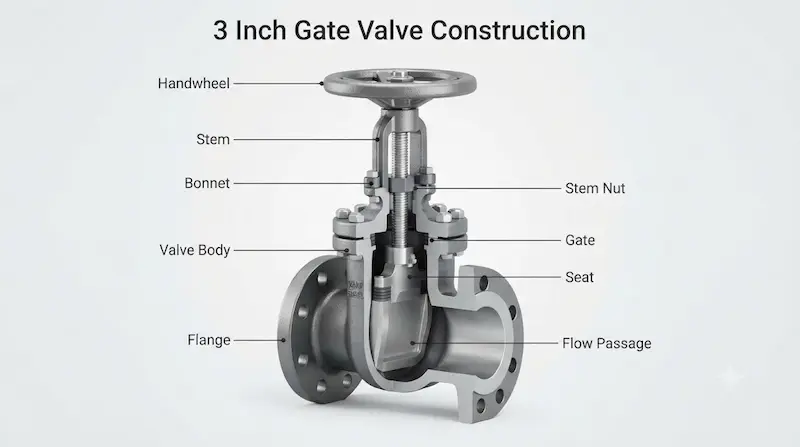

Chức năng và cấu trúc cơ bản của van cổng

Gate valve, hay còn gọi là van cổng hoặc van cửa, sử dụng một bộ phận chặn dạng đĩa (gate) dịch chuyển vuông góc với trục đường ống để đóng hoặc mở dòng chảy. Khi van được mở hoàn toàn, phần đĩa van được kéo gọn lên phía trên, giải phóng gần như toàn bộ không gian dòng chảy, giúp giảm thiểu tối đa tổn thất áp suất so với các dòng van điều tiết thông thường.

Tại sao van cổng là lựa chọn hàng đầu cho việc cô lập (Isolation)?

Nhờ thiết kế dòng chảy thẳng và ít bị cản trở khi mở hết cỡ, van cổng mang lại hiệu quả tuyệt vời trong việc đóng ngắt hoàn toàn môi chất. Tuy nhiên, kỹ thuật viên tuyệt đối không nên dùng van cổng cho mục đích tiết lưu dòng chảy liên tục. Việc giữ đĩa van ở trạng thái hé mở sẽ gây ra hiện tượng rung động, xói mòn cơ học, mài mòn bề mặt làm kín và làm giảm tuổi thọ nghiêm trọng của thiết bị.

Gate Valve 3 Inch Tương Đương DN Bao Nhiêu?

Quy đổi kích thước danh nghĩa NPS và DN

Trong hệ thống kỹ thuật đường ống, kích thước danh nghĩa tính bằng inch (NPS) không phải lúc nào cũng phản ánh chính xác đường kính đo lường thực tế bằng milimet. Đối với dòng sản phẩm gate valve 3inch, quy cách danh nghĩa tiêu chuẩn quốc tế luôn được quy đổi tương ứng chính xác là DN 80.

Sự khác biệt giữa kích thước danh nghĩa và đường kính thực tế

NPS 3 chỉ là thông số định danh quy ước. Đường kính ngoài thực tế của ống (OD) và kích thước lòng trong của van (bore) sẽ thay đổi tùy thuộc vào tiêu chuẩn chế tạo và độ dày thành ống (Schedule). Do đó, khi thay thế van, bạn phải đảm bảo sự tương thích tuyệt đối giữa kích thước van, đường kính ống và tiêu chuẩn mặt bích để tránh tình trạng lệch tâm hoặc không thể lắp ghép.

Các Loại Gate Valve 3 Inch Phổ Biến Trên Thị Trường

Phân loại theo kiểu kết nối

• Flanged gate valve 3inch (Van cổng lắp bích): Hai đầu van được thiết kế dạng mặt bích tiêu chuẩn, giúp việc tháo lắp, bảo trì trở nên thuận tiện và là giải pháp tiêu chuẩn cho các hệ thống công nghiệp áp suất trung bình đến cao.

• Threaded gate valve 3inch (Van cổng nối ren): Sử dụng kết nối ren trong hoặc ren ngoài, thường ứng dụng cho các đường ống quy mô nhỏ hơn hoặc hệ thống phụ trợ.

• Socket weld gate valve (Van hàn socket): Kiểu kết nối hàn lồng, phù hợp với các hệ thống đường ống áp lực cao đòi hỏi độ kín tuyệt đối.

Phân loại theo thiết kế đĩa van

• Wedge gate valve (Đĩa nêm): Thiết kế đĩa dạng hình nêm giúp tăng lực nén vào ghế van, nâng cao độ kín khít khi đóng.

• Parallel gate valve (Đĩa song song): Hai mặt đĩa song song nhau, thường được ứng dụng trong một số quy trình công nghiệp đặc thù.

Rising Stem Và Non-Rising Stem Khác Nhau Thế Nào?

• Rising stem (Ty nổi): Khi vặn vô lăng mở van, trục ty van sẽ dịch chuyển tịnh tiến nhô lên cao. Thiết kế này giúp người vận hành dễ dàng quan sát trạng thái đóng mở bằng mắt thường từ xa, nhưng đòi hỏi không gian lắp đặt phía trên phải thật thoáng đãng.

• Non-rising stem (Ty chìm): Trục ty van nằm cố định bên trong thân van và không dịch chuyển chiều cao ra bên ngoài khi vận hành. Ưu điểm lớn nhất là tiết kiệm tối đa không gian chiều cao, cực kỳ phù hợp khi lắp đặt trong các hầm kỹ thuật chật hẹp hoặc trần thấp.

Thông Số Kỹ Thuật Quan Trọng Của Gate Valve 3 Inch

Khi tiến hành lựa chọn một chiếc gate valve 3inch, bạn cần rà soát kỹ lưỡng các thông số kỹ thuật cốt lõi sau đây:

• Nominal size: Quy cách chuẩn NPS 3 tương ứng DN 80.

• Pressure rating (Áp suất làm việc): Thể hiện qua các tiêu chuẩn Class (ví dụ Class 150, 300) hoặc áp lực danh định PN (PN16, PN25...). Không được quy đổi áp suất một cách máy móc giữa các tiêu chuẩn hệ Anh-Mỹ và hệ mét.

• Material (Vật liệu thân van): Gang cầu (Ductile iron), gang xám (Cast iron), thép carbon (Carbon steel), thép không gỉ (Stainless steel) tùy theo yêu cầu chống ăn mòn.

• Connection standard: Tiêu chuẩn mặt bích kết nối như ASME B16.5, EN hoặc DIN.

• Temperature rating: Giới hạn nhiệt độ chịu đựng của vật liệu thân, gioăng làm kín và đệm packing.

• Media (Môi chất): Nước, hơi nóng, dầu, khí gas hoặc các loại hóa chất công nghiệp đặc thù.

• Seat material: Kiểu làm kín bằng kim loại (Metal seated) hoặc có lớp đệm đàn hồi (Resilient seated).

So Sánh Gate Valve 3Inch Với Ball Valve Và Butterfly Valve

Lý do nên ưu tiên chọn gate valve 3inch khi hệ thống đặt ra yêu cầu khắt khe về việc cô lập đường ống hoàn toàn và cần duy trì một đường dòng thông thoáng tối đa không có vật cản ở tâm dòng chảy khi mở hết cỡ.

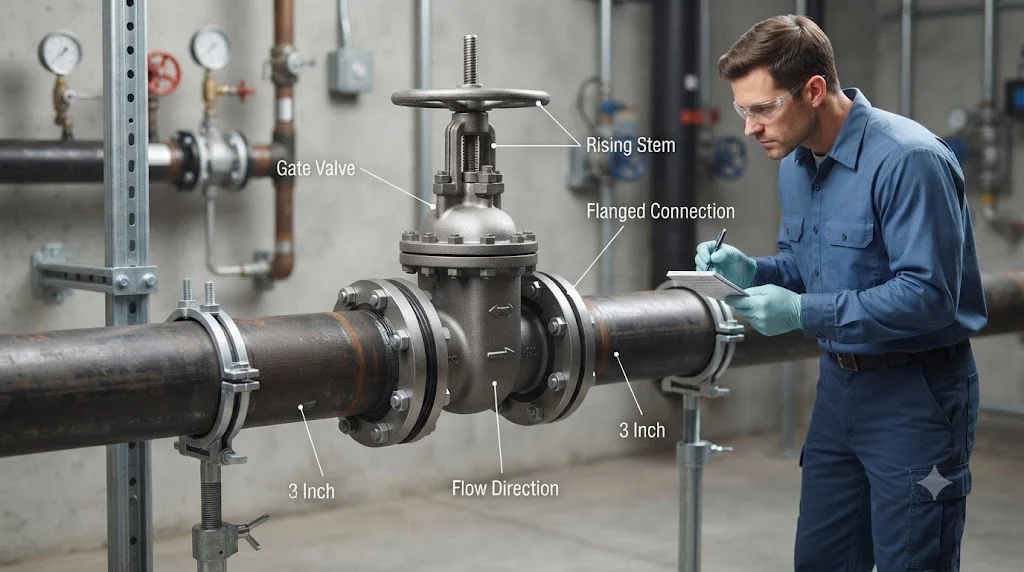

Ứng Dụng Thực Tế Của Gate Valve 3 Inch

• Hệ thống cấp thoát nước: Lắp đặt phổ biến trong các trạm bơm, mạng lưới phân phối nước sạch và hệ thống hạ tầng cấp nước tòa nhà.

• Hệ thống PCCC: Sử dụng làm van chặn phân đoạn trong các tuyến ống cứu hỏa chính (khi đáp ứng đủ chứng nhận chuyên ngành).

• Hệ thống HVAC: Dùng để cô lập các nhánh đường ống nước lạnh (chilled water) phục vụ công tác bảo trì định kỳ.

• Công nghiệp quy trình: Góp mặt trong các hệ thống xử lý năng lượng, lọc dầu, hóa chất và đường ống công nghệ với điều kiện chọn đúng vật liệu chịu nhiệt và chống ăn mòn.

Những Sai Lầm Thường Gặp Khi Mua Gate Valve 3Inch

1. Hiểu lầm 3 inch là đường kính thực tế: Nghĩ rằng mọi chi tiết bên trong van đều đúng chuẩn 3 inch tuyệt đối.

2. Bỏ qua quy cách DN/NPS: Dẫn đến việc đặt sai kích cỡ danh nghĩa của đường ống.

3. Không kiểm tra tiêu chuẩn mặt bích: Mua van có tiêu chuẩn bích không khớp với bích hàn trên đường ống hiện hữu.

4. Chỉ nhìn vào áp suất định mức: Bỏ qua yếu tố nhiệt độ làm việc và tính chất hóa học của môi chất.

5. Dùng van cổng để tiết lưu dòng chảy: Gây hiện tượng xói mòn đĩa van và làm hỏng nhanh chóng lớp làm kín.

6. Bỏ qua không gian lắp đặt: Lắp van ty nổi (rising stem) vào khu vực trần kỹ thuật quá hẹp, khiến van không thể mở hết hành trình.

Hướng Dẫn Chọn Và Lắp Đặt Gate Valve 3Inch

Checklist các bước lựa chọn chuẩn xác

1. Xác định chính xác kích thước danh nghĩa NPS 3 / DN 80.

2. Lựa chọn kiểu kết nối phù hợp (Mặt bích, ren hoặc hàn).

3. Đối chiếu tiêu chuẩn mặt bích kết nối (ASME, DIN, EN).

4. Xác định chính xác mức áp suất và nhiệt độ vận hành tối đa.

5. Lựa chọn vật liệu thân van và vật liệu ghế đệm tương thích với môi chất.

6. Kiểm tra cấu hình ty van (Ty nổi hay ty chìm) dựa theo không gian thực tế.

7. Đối chiếu toàn bộ thông số qua catalogue chính hãng trước khi đặt hàng.

Lưu ý quan trọng khi lắp đặt trên đường ống

• Đảm bảo đường ống đã được cô lập hoàn toàn, xả hết áp suất và làm sạch bavia trước khi lắp.

• Căn chỉnh hai mặt bích song song, đồng tâm và sử dụng gioăng đệm (gasket) phù hợp.

• Tuyệt đối không dùng lực siết bu-lông để kéo ép hoặc nắn chỉnh độ lệch của đường ống, tránh tạo ra ứng suất cơ học nguy hiểm lên thân van.

• Sau khi lắp xong, tiến hành test áp lực, kiểm tra rò rỉ và vận hành thử nghiệm hành trình đóng mở của van.

Câu Hỏi Thường Gặp (FAQ)

1. Gate valve 3 inch tương đương với kích thước DN bao nhiêu?

Quy cách kích thước danh nghĩa NPS 3 trên van cổng luôn tương ứng chính xác với tiêu chuẩn quốc tế là DN 80.

2. Có nên sử dụng gate valve 3inch để điều tiết lưu lượng dòng chảy không?

Không nên. Van cổng được thiết kế chuyên dụng cho việc đóng/mở hoàn toàn (isolation). Việc dùng van để điều tiết sẽ làm xói mòn đĩa van và nhanh chóng làm hỏng khả năng làm kín.

3. Làm thế nào để chọn đúng loại vật liệu cho gate valve 3inch?

Bạn cần dựa vào đặc tính của môi chất (nước, hóa chất, hơi nóng), áp suất và nhiệt độ làm việc thực tế của hệ thống để chọn gang, thép carbon hoặc thép không hợp kim/thép không gỉ phù hợp.

4. Khi nào nên ưu tiên chọn van cổng ty nổi thay vì ty chìm?

Nên chọn van ty nổi khi hệ thống có đủ không gian lắp đặt theo chiều cao và người vận hành cần quan sát trực quan ngay trạng thái đóng mở của van từ xa.

Chọn Gate Valve 3Inch Không Chỉ Dựa Vào Kích Thước

Một chiếc gate valve 3 inch hoạt động bền bỉ và an toàn không bao giờ là kết quả của việc chọn mua cảm tính kiểu "đúng kích thước 3 inch là lắp được". Sự thành công của dự án đòi hỏi sự đồng bộ khắt khe giữa kích thước, kiểu kết nối, tiêu chuẩn mặt bích, áp suất, nhiệt độ, vật liệu và đặc tính môi chất. Đặc biệt đối với các hạng mục thay thế thiết bị cũ, việc đối chiếu kỹ lưỡng thông số kỹ thuật với catalogue nhà sản xuất là chìa khóa vàng giúp hệ thống vận hành trơn tru và tránh những rủi ro phát sinh tốn kém.
