Van chặn mặt bích DN50 có thực sự phù hợp với hệ thống của bạn?

Khi cần lắp van khóa cho đường ống DN50 trong hệ thống cấp nước, PCCC hoặc HVAC, nhiều người thường chỉ quan tâm "van chặn mặt bích dn50 giá bao nhiêu" mà bỏ qua các yếu tố cốt lõi như kiểu kết nối mặt bích, áp suất làm việc, vật liệu thân van và tiêu chuẩn mặt bích.

Thực tế, kích thước danh nghĩa DN50 không phải yếu tố duy nhất quyết định khả năng tương thích của thiết bị. Việc chọn sai cấp áp suất (PN) hoặc sai tiêu chuẩn mặt bích có thể khiến van không thể lắp lẫn vào hệ thống, gây rò rỉ hoặc quá áp nguy hiểm. Bên cạnh đó, vật liệu thân van bắt buộc phải tương thích với môi chất, đồng thời người mua cần phân biệt rõ giữa kích thước danh nghĩa DN50 và kích thước đo thực tế của van hay mặt bích.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất, phân loại, thông số kỹ thuật chuẩn xác và phương pháp lựa chọn van chặn mặt bích dn50 tối ưu nhất cho công trình của mình.

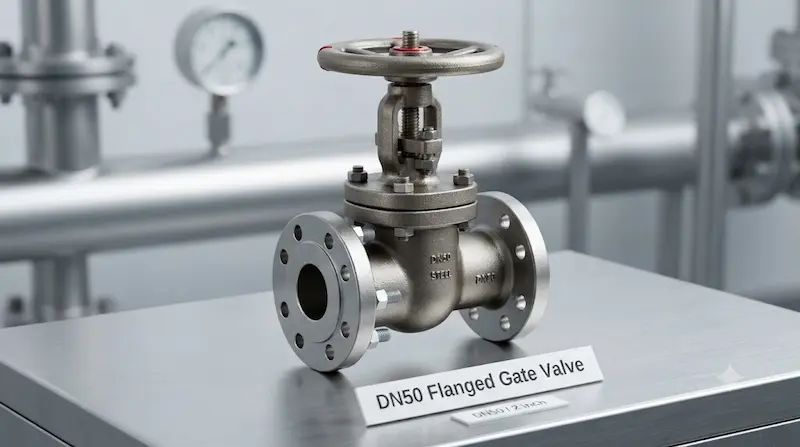

Van chặn mặt bích DN50 là gì?

Van chặn mặt bích DN50 là loại van công nghiệp dùng để đóng hoặc mở hoàn toàn dòng lưu chất trên đường ống có kích thước danh nghĩa DN50, trong đó van được kết nối cố định với đường ống bằng liên kết mặt bích, gioăng đệm và hệ thống bulông.

Khái niệm van chặn (hay van cổng/van cửa) dùng để chỉ thiết bị chuyên dụng cho việc đóng/mở dòng chảy. Mặt bích là phương thức kết nối chịu lực tốt, đảm bảo độ kín cao cho các đường ống áp lực. DN50 là kích thước danh nghĩa (Diameter Nominal) đại diện cho đường ống phi khoảng 60mm, không nên hiểu đơn giản là mọi kích thước đo thực tế trên thước dây đều phải đúng chính xác 50 mm.

Tên gọi phổ biến trên thị trường:

• Van cửa mặt bích DN50

• Van cổng mặt bích DN50

• Van chặn bích DN50

• Flanged gate valve DN50

Loại van này thường được ứng dụng rộng rãi trong hệ thống cấp nước sạch, phòng cháy chữa cháy (PCCC), điều hòa không khí (HVAC) và các dây chuyền công nghiệp đáp ứng đúng thông số về nhiệt độ, áp suất và môi trường làm việc.

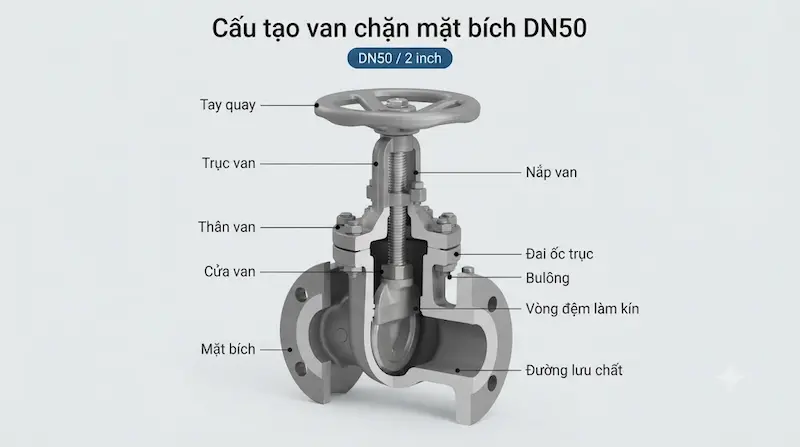

Nguyên lý hoạt động của van chặn mặt bích DN50

Cơ chế vận hành của dòng van này diễn ra theo một trình tự cơ học chặt chẽ. Khi người vận hành tác động lực quay lên tay quay hoặc bộ truyền động, lực xoay này sẽ truyền chuyển động tịnh tiến qua trục ty van (stem). Ty van kéo hoặc đẩy bộ phận đóng/mở (cánh van/đĩa van) dịch chuyển vuông góc với hướng đi của dòng chảy.

• Khi van đóng hoàn toàn, đĩa van ép chặt vào ghế van, ngăn chặn tuyệt đối dòng lưu chất.

• Khi van mở, đĩa van rút lên hoàn toàn khỏi khoang dòng chảy, giúp lưu chất đi qua với lưu lượng tối đa và tổn thất áp suất cực kỳ nhỏ.

Vì sao không nên dùng van chặn để điều tiết? Thiết kế của van chặn tối ưu cho việc đóng/mở hoàn toàn (isolation). Nếu dùng đĩa van ở vị trí hé mở liên tục để điều tiết lưu lượng, dòng chảy áp lực cao sẽ mài mòn cánh van, gây rung lắc và làm hỏng bề mặt làm kín. Việc vận hành đúng chức năng và đúng thao tác giúp bảo vệ toàn bộ hệ thống khỏi các hiện tượng sốc áp bất lợi. Kiểu vận hành thực tế sẽ phụ thuộc vào thiết kế cụ thể như tay quay vô lăng, hộp số (gearbox) hoặc các bộ truyền động điện/khí nén.

Phân tích chuyên sâu

Phân loại van chặn mặt bích DN50 phổ biến

Việc lựa chọn chủng loại vật liệu ảnh hưởng trực tiếp đến độ bền và chi phí đầu tư. Các dòng sản phẩm phổ biến bao gồm:

• Van chặn mặt bích bằng gang: Đây là dòng sản phẩm thông dụng nhất trong các hệ thống cấp nước đô thị và PCCC nhờ chi phí hợp lý, dễ tiếp cận. Tuy nhiên, cần lưu ý giới hạn về áp suất và môi trường để tránh oxy hóa bề mặt.

• Van chặn mặt bích bằng inox (thép không gỉ): Sở hữu khả năng chống ăn mòn vượt trội, dòng van này chuyên dùng cho các hệ thống nước sạch cao cấp, thực phẩm, hóa chất nhẹ hoặc môi trường có độ ẩm và muối cao. Đổi lại, mức giá đầu tư sẽ cao hơn đáng kể so với vật liệu gang.

• Van chặn mặt bích bằng thép: Được thiết kế chuyên biệt cho các hệ thống công nghiệp nặng có yêu cầu khắt khe về cơ tính, nhiệt độ cao hoặc áp suất làm việc lớn. Người dùng cần chọn đúng cấp mác thép và tiêu chuẩn kỹ thuật từ nhà sản xuất.

Bên cạnh vật liệu, van còn được phân chia theo cấu trúc ty van (ty chìm hay ty nổi) và phương thức vận hành (tay quay truyền thống hay tích hợp hộp số giảm lực). Sự phù hợp không nằm ở việc loại nào "tốt nhất", mà phụ thuộc vào môi chất, áp suất, nhiệt độ và không gian lắp đặt thực tế của dự án.

Thông số kỹ thuật van chặn mặt bích cần quan tâm

Điểm SEO & Kỹ thuật quan trọng: Không nên mặc định DN50 đi kèm với áp suất PN16. DN50 chỉ thể hiện kích thước danh nghĩa, trong khi PN đại diện cho cấp áp suất chịu lực tối đa của thiết bị. Khi thiết kế hệ thống, bắt buộc phải tra cứu kỹ datasheet từ nhà sản xuất và đối chiếu tiêu chuẩn mặt bích thực tế.

Van chặn mặt bích PN10 và PN16 khác nhau thế nào?

Sự nhầm lẫn giữa các cấp áp suất là nguyên nhân hàng đầu dẫn đến việc mua nhầm thiết bị. Mặc dù cùng có kích thước danh nghĩa DN50, dòng van PN10 và PN16 có những điểm khác biệt cốt lõi về độ dày thân van, khả năng chịu lực và tiêu chuẩn khoan lỗ mặt bích đi kèm.

Insight quan trọng: Tuyệt đối không chọn mua van chỉ dựa vào thông số DN50. Bạn phải kiểm tra áp suất thực tế của tuyến ống, nhiệt độ vận hành và bản vẽ kỹ thuật mặt bích để đảm bảo thiết bị lắp đặt vừa khít, không bị biến dạng bulông khi siết chặt.

So sánh van chặn mặt bích với van ren DN50

Khi triển khai đường ống kích thước DN50, nhiều kỹ sư thường đắn đo giữa hai phương án kết nối mặt bích và kết nối ren.

• Phương thức kết nối: Van mặt bích sử dụng bulông siết chặt hai mặt bích đối xứng qua gioăng, trong khi van ren dùng bước ren trong/ngoài để vặn trực tiếp vào đường ống.

• Khả năng tháo lắp & bảo trì: Van mặt bích có ưu thế tuyệt đối khi cần tháo rời một đoạn ống để bảo trì, sửa chữa mà không làm biến dạng hay cắt gọt hệ thống. Ngược lại, van ren thường khó tháo lắp hơn trên các tuyến ống cứng cố định kích thước lớn.

• Độ bền áp lực: Với kích thước DN50 (bắt đầu chuyển giao giữa đường ống nhỏ và đường ống công nghiệp trung bình), kết nối mặt bích mang lại sự chắc chắn vượt trội, hạn chế tối đa nguy cơ nứt vỡ ren do rung động máy bơm.

Nếu hệ thống đường ống tổng thể đã được thiết kế theo tiêu chuẩn mặt bích, bạn nên ưu tiên tuyệt đối loại van tương ứng thay vì cố tìm các giải pháp van ren giá rẻ làm suy yếu kết cấu chịu lực chung.

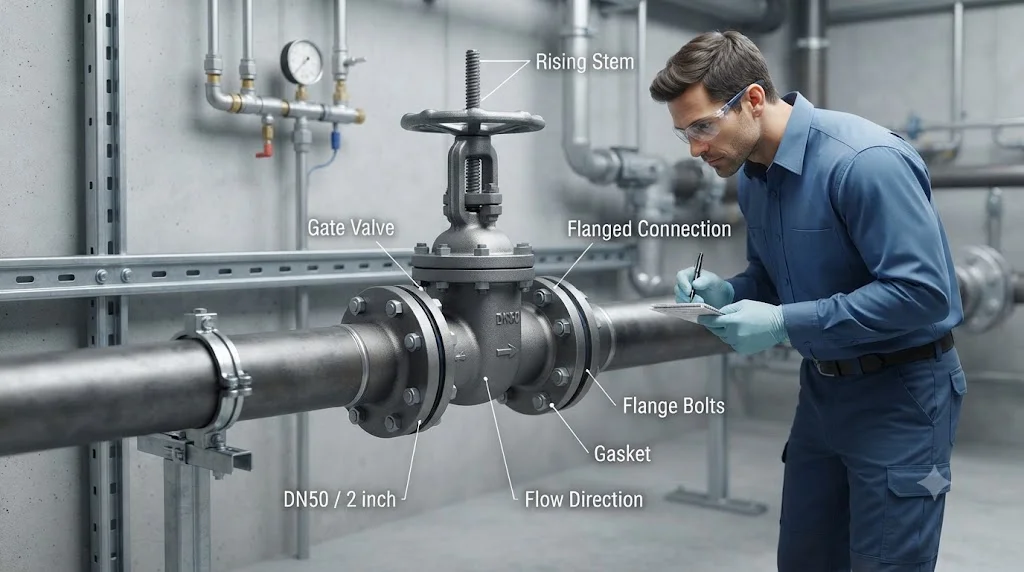

Ứng dụng thực tế

Van chặn mặt bích DN50 được dùng ở đâu?

Thiết bị này đóng vai trò không thể thiếu trong nhiều hệ thống kỹ thuật hạ tầng và nhà máy công nghiệp:

• Hệ thống cấp nước tòa nhà: Dùng làm van tổng hoặc van nhánh tại các tầng, khu vực kỹ thuật để dễ dàng cô lập dòng nước khi cần kiểm tra.

• Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt tại các trạm bơm tăng áp, cụm van điều khiển sprinkler để cô lập nguồn nước sự cố.

• Hệ thống HVAC (Điều hòa không khí): Kiểm soát dòng nước lạnh (chilled water) lưu thông qua các AHU, Chiller hoặc trạm bơm giải nhiệt.

• Trạm bơm và nhà máy xử lý nước: Cô lập cụm thiết bị bơm, bình áp lực hoặc hệ thống lọc để kỹ thuật viên thực hiện bảo dưỡng định kỳ mà không phải ngừng toàn bộ hoạt động nhà máy.

Những sai lầm thường gặp khi chọn van chặn mặt bích

1. Chỉ nhìn DN50 mà bỏ qua áp suất PN: Dẫn đến việc mua van chịu áp kém cho hệ thống cao áp, gây nguy cơ bục vỡ thân van.

2. Không kiểm tra tiêu chuẩn mặt bích: Mua nhầm van tiêu chuẩn JIS nhưng hệ thống ống lại dùng tiêu chuẩn BS/DIN, dẫn đến việc không thể xỏ bulông lắp ghép.

3. Chọn sai vật liệu thân van so với môi chất: Dùng van gang cho môi trường hóa chất ăn mòn mạnh, làm van bị rỗ thủng chỉ sau thời gian ngắn vận hành.

4. Bỏ qua yếu tố nhiệt độ: Lắp đặt van có giới hạn gioăng cao su ở nhiệt độ quá cao khiến gioăng bị biến dạng, mất khả năng làm kín.

5. Dùng van chặn để điều tiết lưu lượng liên tục: Gây mài mòn cục bộ đĩa van và tạo tiếng ồn rung động lớn trong đường ống.

6. Không kiểm tra không gian lắp đặt thực tế: Kích thước tay quay hoặc chiều cao ty nổi quá lớn gây vướng víu vào tường hoặc các đường ống lân cận.

Hướng dẫn / Checklist

Cách chọn van chặn mặt bích đúng nhu cầu

Để chọn mua chính xác sản phẩm, bạn hãy áp dụng quy trình tư duy chuẩn kỹ thuật gồm 6 bước sau:

• Bước 1: Xác định kích thước đường ống là chuẩn danh nghĩa DN50 (phi khoảng 60mm).

• Bước 2: Xác định môi chất sử dụng (nước sạch, nước thải, hóa chất hay khí nén).

• Bước 3: Xác định thông số áp suất và nhiệt độ làm việc lớn nhất của hệ thống.

• Bước 4: Kiểm tra vật liệu thân van phù hợp (gang, inox hay thép).

• Bước 5: Kiểm tra cấp áp suất PN và tiêu chuẩn mặt bích (BS, DIN, JIS).

• Bước 6: Kiểm tra không gian lắp đặt và kiểu vận hành (tay quay vô lăng hay hộp số).

Lưu ý khi lắp đặt và vận hành van DN50 mặt bích

• Trước khi lắp: Vệ sinh sạch sẽ bề mặt bích tiếp xúc, kiểm tra tình trạng nguyên vẹn của gioăng làm kín (gasket) và đảm bảo đường ống đã được căn chỉnh đồng tâm, không bị lệch góc.

• Trong quá trình lắp: Tiến hành siết đều các bulông theo hình chéo góc đối xứng để lực ép phân bố đều lên mặt gioăng. Tuyệt đối không dùng lực cơ học để ép lệch đường ống nhằm "bóp méo" khoảng cách lắp van.

• Khi vận hành: Mở/đóng van với lực vừa phải, không dùng đòn bẩy quá dài tác động lên tay quay. Sau khi hệ thống hoạt động ổn định, cần kiểm tra lại toàn bộ các mối nối bích để đảm bảo không xảy ra hiện tượng rò rỉ áp suất.

Câu hỏi thường gặp về van chặn mặt bích

Van chặn mặt bích DN50 là gì?

Là dòng van công nghiệp chuyên dụng dùng để đóng/mở dòng lưu chất trên đường ống kích thước danh nghĩa DN50, liên kết chắc chắn với hệ thống thông qua hai mặt bích bu-lông.

DN50 có phải đường kính ngoài chính xác 50 mm không?

Không. DN50 là kích thước danh nghĩa, kích thước đường kính ngoài thực tế của ống thép hoặc ống nhựa đi kèm thường rơi vào khoảng 60mm.

Van DN50 nên chọn loại áp suất PN10 hay PN16?

Điều này hoàn toàn phụ thuộc vào áp suất thiết kế tối đa của hệ thống đường ống và tiêu chuẩn kỹ thuật của chủ đầu tư, không có một đáp án cố định cho mọi công trình.

Van chặn mặt bích có dùng được cho hệ thống nước sạch không?

Có, đây là ứng dụng phổ biến nhất của dòng van này, đặc biệt là các model thân gang bọc sơn epoxy an toàn vi sinh hoặc thân inox chống gỉ.

Làm sao để chọn đúng model van DN50 tránh mua nhầm?

Bạn cần chuẩn bị sẵn các thông số: kích thước DN, loại môi chất, áp suất làm việc, nhiệt độ tối đa và tiêu chuẩn mặt bích của hệ thống trước khi đặt hàng.

Chọn đúng van chặn mặt bích ngay từ đầu

Việc lựa chọn thiết bị không chỉ đơn thuần là mua một sản phẩm cơ khí, mà là đầu tư cho sự an toàn và ổn định của toàn bộ hệ thống công trình. Hãy luôn ghi nhớ 4 yếu tố cốt lõi: DN50 chỉ là kích thước danh nghĩa, mặt bích phải tương thích chuẩn kỹ thuật, áp suất PN phải đáp ứng điều kiện vận hành thực tế, và vật liệu thân van phải phù hợp với môi chất.
