NPT Valve: Hướng Dẫn Chi Tiết Về Tiêu Chuẩn Ren, Phân Loại Và Cách Chọn

NPT Valve – Đúng Kích Thước Chưa Chắc Đã Đúng Kết Nối

Khi bước vào quá trình lựa chọn một thiết bị van công nghiệp cho hệ thống đường ống, người mua thường nhận được yêu cầu ngắn gọn: “Cần mua một chiếc npt valve size 1/2 inch”. Nghe qua thì có vẻ đơn giản, nhưng đằng sau đó lại ẩn chứa vô số câu hỏi kỹ thuật hóc búa: Van là dạng ren trong hay ren ngoài? Kích thước 1/2 inch có phải là đường kính thực tế của ren không? Tiêu chuẩn ren NPT này có tương thích với chuẩn BSP thông thường không? Vật liệu thân van bằng đồng (brass) hay thép không gỉ (stainless steel)? Áp suất và môi chất làm việc chịu được mức nào?

Nếu chỉ chăm chăm chọn thiết bị dựa trên con số kích thước đường kính, nguy cơ bạn mua nhầm loại kết nối không thể vặn khớp vào đường ống là cực kỳ cao. Sai lầm này không chỉ làm gián đoạn tiến độ thi công mà còn gây rò rỉ áp lực nguy hiểm.

Định nghĩa: Npt valve là cách gọi chung cho các dòng van công nghiệp sử dụng kiểu kết nối ren chuẩn NPT (National Pipe Taper) ở một hoặc nhiều đầu kết nối. NPT là tiêu chuẩn ren ống côn phổ biến của Mỹ, đóng vai trò cốt lõi trong việc tạo độ kín khít cơ học dưới áp lực cao. Điểm quan trọng cần nhớ: NPT không phải là tên một loại van, mà chỉ là kiểu kết nối ren. Các dòng van như ball valve, gate valve hay check valve đều có thể ứng dụng chuẩn NPT này.

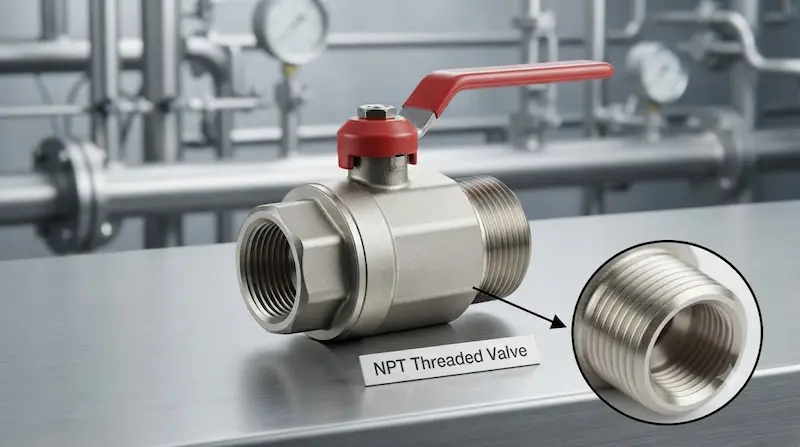

NPT Valve Là Gì?

Hiểu Đúng Về Tiêu chuẩn Ren NPT

NPT là viết tắt của cụm từ National Pipe Taper, biểu thị cho hệ thống ren ống hình côn. Khác với các dòng ren thẳng song song, ren côn NPT được thiết kế thuôn dần về phía đầu chóp. Khi bạn vặn ren sâu hơn vào thiết kế tương ứng, các bề mặt ren sẽ chèn chặt vào nhau, tạo ra ma sát và độ bám siết cơ học vững chắc, kết hợp cùng băng tan (thread tape) để ngăn chặn hoàn toàn dòng rò rỉ.

NPT Không Phải Là Một Loại Van

Rất nhiều kỹ sư mới vào nghề thường nhầm lẫn NPT là một chủng loại van độc lập. Thực tế, bạn có thể bắt gặp bất kỳ cấu trúc điều tiết dòng chảy nào đi kèm kết nối này:

• NPT Ball Valve: Van bi kết nối ren NPT.

• NPT Gate Valve : Van cổng kết nối ren NPT.

• NPT Check Valve: Van một chiều kết nối ren NPT.

• NPT Needle Valve: Van kim điều tiết tinh vi chuẩn NPT.

Tại Sao Ren NPT Được Ưa Chuộng?

Chuẩn kết nối này thống trị thị trường Bắc Mỹ và được ứng dụng rộng rãi toàn cầu nhờ tính linh hoạt cao, dải kích thước phong phú, dễ dàng kết nối với các thiết bị đo lường, đồng hồ áp suất hoặc hệ thống ống dẫn cỡ nhỏ mà không cần đến mặt bích cồng kềnh.

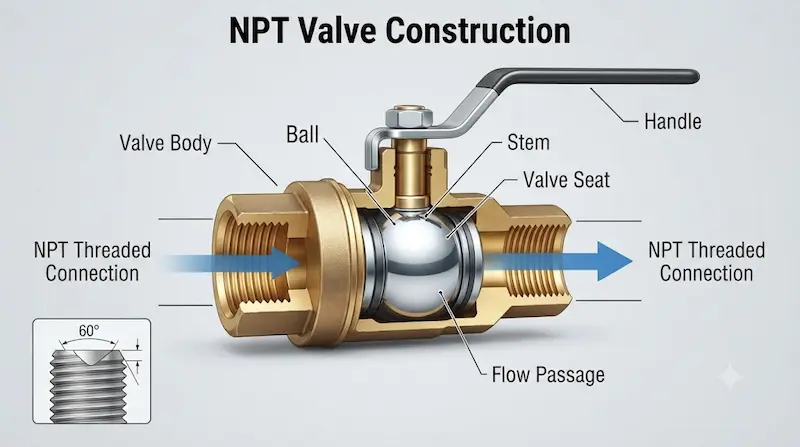

NPT Thread Hoạt Động Như Thế Nào?

Bản Chất Của Ren Côn (Tapered Thread)

Nhờ có góc côn theo thiết kế kỹ thuật, hành trình vặn ren sẽ siết chặt dần theo chiều sâu. Điều này giúp tối ưu hóa khả năng tự làm kín bề mặt.

Có Phải Cứ Siết Thật Chặt Là Càng Kín?

Đây là lầm tưởng tai hại nhất khi lắp đặt van công nghiệp. Việc bạn cố dùng lực lớn để siết quá mức giới hạn sẽ dẫn đến các hậu quả nghiêm trọng:

• Biến dạng hoặc phá hỏng các bước ren tinh vi.

• Làm nứt vỡ thân van hoặc phụ kiện kết nối (đặc biệt là các loại van bằng đồng thau hoặc vật liệu polymer).

• Giảm độ tin cậy kết nối, dễ gây bục rò rỉ khi hệ thống chịu xung lực áp suất (transient pressure).

Các Loại NPT Valve Phổ Biến

1. NPT Ball Valve (Van Bi Ren NPT)

Là dòng van phổ biến nhất, bao gồm các biến thể 1-piece, 2-piece, 3-piece với thiết kế full port hoặc reduced port. Chúng đáp ứng tuyệt vời các ứng dụng đóng mở nhanh cho nước, khí nén, dầu và hóa chất nhẹ.

2. NPT Gate Valve & Globe Valve

• Gate valve: Chuyên dùng cho nhiệm vụ cô lập dòng chảy (isolation) khi mở hoàn toàn hoặc đóng kín hoàn toàn.

• Globe valve: Phù hợp hơn trong các hệ thống đòi hỏi khả năng điều tiết lưu lượng dòng chảy (throttling).

3. NPT Check Valve & Needle Valve

• Check valve: Ngăn chặn dòng chảy ngược hiệu quả với các cơ cấu lò xo hoặc lá lật.

• Needle valve: Điều tiết lưu lượng cực kỳ chính xác cho các đường ống dẫn khí hoặc hệ thống đo lường áp suất.

NPT Male Và NPT Female Khác Nhau Thế Nào?

Một trong những bẫy kỹ thuật khiến người mua hàng thường xuyên đặt nhầm sản phẩm chính là sự khác biệt giữa hai đầu kết nối:

• NPT Male (Ren ngoài): Các vòng ren nằm ở phía bên ngoài mặt cắt ống. Van ren ngoài cần kết nối với phụ kiện ren trong (female fitting).

• NPT Female (Ren trong): Các vòng ren khoét chìm ở phía bên trong họng van, tiếp nhận đầu ren ngoài của ống dẫn.

Trước khi đặt hàng van công nghiệp, bạn bắt buộc phải kiểm tra kỹ hệ thống ống thực tế dùng cấu hình Male-Male, Female-Female hay Male-Female để tránh việc mua về nhưng không thể vặn khớp vào hệ thống.

Kích Thước van công nghiệp Có Ý Nghĩa Gì?

Hệ thống kích thước NPT thường trải dài từ các size nhỏ đến trung bình như: 1/8 NPT, 1/4 NPT, 3/8 NPT, 1/2 NPT, 3/4 NPT, 1 NPT, 1-1/4 NPT, đến 2 NPT.

Điểm cốt lõi cần ghi nhớ: Kích thước NPT là kích thước danh nghĩa của hệ thống kết nối, tuyệt đối không phải là con số đo đường kính ngoài bằng thước kẹp. Ví dụ, một chiếc van 1/2 NPT không có nghĩa là đường kính đo thực tế của ren là đúng 0.5 inch. Việc nắm rõ chi tiết này giúp bạn tối ưu hóa các bản vẽ kỹ thuật và mua sắm chuẩn xác.

NPT Vs BSP – Khác Nhau Như Thế Nào?

Đây là phần kiến thức quan trọng nhất giúp kỹ sư tránh những rủi ro kỹ thuật nghiêm trọng khi triển khai dự án:

NPT Có Lắp Được Với BSP Không?

Tuyệt đối không nên mặc định rằng NPT và BSP có thể vặn thay thế trực tiếp cho nhau. Dù ở một vài kích thước nhỏ, bạn có thể cố vặn chúng vào nhau do bước ren tương đối gần, nhưng việc ép ren sai tiêu chuẩn sẽ phá hủy biên dạng ren, gây rò rỉ nghiêm trọng dưới áp suất cao và không đảm bảo an toàn vận hành. Nếu hệ thống khác chuẩn, hãy dùng bộ chuyển đổi (adapter) chuyên dụng.

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn NPT Valve

• Chủng loại van: Ball, gate, globe, check, needle hoặc solenoid valve.

• Kích thước NPT size: 1/2", 3/4", 1", v.v.

• Kiểu kết nối: Male, female hoặc hỗn hợp hai đầu.

• Vật liệu chế tạo: Đồng thau (brass), inox 304/316, thép carbon hoặc nhựa kỹ thuật.

• Cấp áp suất (Pressure Rating): Giới hạn áp suất làm việc tối đa (working pressure) của van.

• Giới hạn nhiệt độ (Temperature rating): Phải kiểm tra đồng thời khả năng chịu nhiệt của thân van và lớp đệm làm kín (seat/seal).

• Khả năng tương thích môi chất (Media Compatibility): Van dùng cho nước sạch, khí nén, hơi nóng (steam) hay hóa chất ăn mòn.

Van công nghiệp Nên Dùng Cho Những Ứng Dụng Nào?

• Hệ thống cấp nước và bơm công nghiệp: Kiểm soát dòng chảy cho các tuyến ống nhánh phụ tải nhỏ.

• Hệ thống khí nén nhà xưởng: Phân phối khí nén, kết nối các cụm van điện từ và thiết bị khí cụ.

• Ngành dầu khí và hóa chất: Các đường ống đo lường áp suất, trạm khí tự nhiên đòi hỏi độ tin cậy khắt khe.

Khi Nào Nên Chọn van công nghiệp?

Bạn chỉ nên ưu tiên chọn dòng van này khi toàn bộ hệ thống đường ống sẵn có ứng dụng chuẩn ren NPT của Mỹ, hoặc khi thiết bị máy móc nhập khẩu yêu cầu kết nối ren thay vì phương án hàn hoặc dùng mặt bích.

Tuyệt đối không mua van công nghiệp chỉ vì nhìn thấy đầu ren bên ngoài giống với các loại ống nước dân dụng thông thường tại thị trường Việt Nam (vốn chủ yếu dùng chuẩn BSP).

Những Sai Lầm Thường Gặp Khi Chọn NPT Valve

• Nghĩ NPT là một cấu trúc van độc lập thay vì chỉ là tiêu chuẩn kết nối ren.

• Nhầm lẫn tai hại giữa chuẩn ren NPT của Mỹ và chuẩn ren BSP phổ biến tại châu Âu/châu Á.

• Chọn đúng kích thước danh nghĩa nhưng mua nhầm đầu ren Male (ngoài) thành Female (trong).

• Mặc định rằng kích thước 1/2 NPT có đường kính đo thực tế bằng đúng 1/2 inch.

• Bỏ qua bước sử dụng keo dán/băng tan làm kín (sealant) đúng chuẩn gây rò rỉ áp lực.

• Dùng lực quá mạnh khi siết ren làm nứt vỡ thân van.

• Chỉ chăm chú xem áp suất mà quên kiểm tra khả năng chịu nhiệt của vòng đệm gioăng (seat/seal).

Cách Chọn van công nghiệp Đúng (Quy Trình 8 Bước)

1. Xác định loại van: Cần van bi, van cổng hay van một chiều?

2. Xác định size: Chọn chính xác kích thước NPT (ví dụ: 1/2 NPT, 1 NPT).

3. Xác định giới tính ren: Van ren trong (female) hay ren ngoài (male)?

4. Kiểm tra môi chất: Nước, khí nén, dầu, hơi hay hóa chất?

5. Kiểm tra áp suất: Đối chiếu working pressure của van với áp lực hệ thống.

6. Kiểm tra nhiệt độ: Đặc biệt quan trọng với hệ thống hơi nóng hoặc nước nhiệt độ cao.

7. Lựa chọn vật liệu: Đồng thau, inox hay thép carbon?

8. Đối chiếu Datasheet: Rà soát toàn bộ thông số kỹ thuật từ nhà sản xuất trước khi xuống tiền đặt hàng.

Checklist Trước Khi Mua van công nghiệp

• Xác định đúng chủng loại van theo yêu cầu kỹ thuật

• Xác định chính xác kích thước NPT size

• Phân định rõ ràng đầu ren Male hay Female

• Rà soát tiêu chuẩn ren NPT (tránh nhầm với BSP)

• Kiểm tra vật liệu thân van phù hợp môi trường

• Đối chiếu dải áp suất làm việc tối đa (pressure rating)

• Kiểm tra giới hạn chịu nhiệt độ vận hành

• Xác minh tính tương thích của môi chất với gioăng seal

• Kiểm tra không gian lắp đặt thực tế trên tuyến ống

• Tham khảo catalogue/datasheet chính hãng từ nhà sản xuất

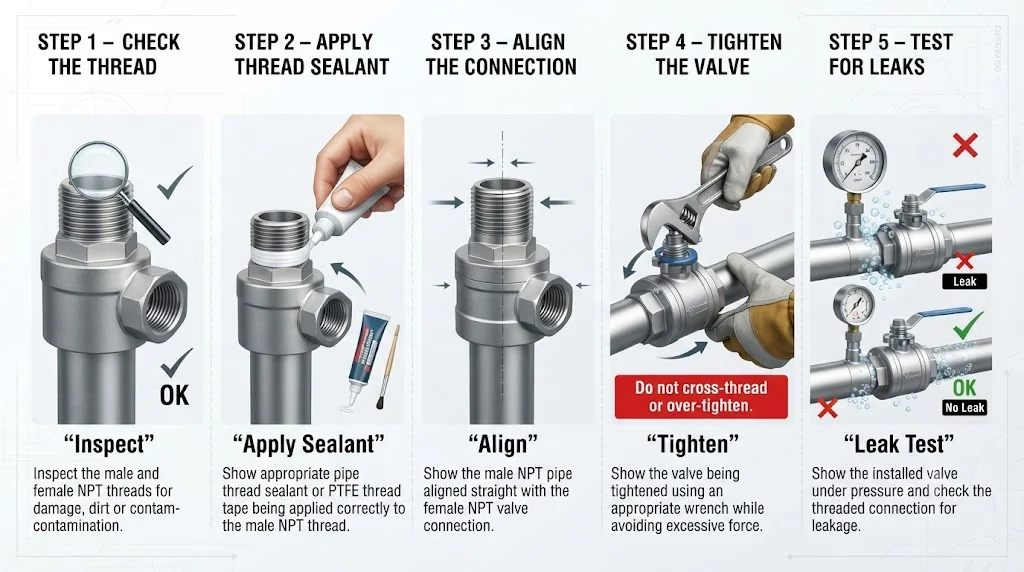

Cách Lắp Đặt van công nghiệp Đúng Kỹ Thuật

1. Vệ sinh ren: Làm sạch hoàn toàn mạt bẩn, dầu mỡ hoặc rỉ sét bám trên chân ren ống và ren van.

2. Kiểm tra tương thích: Xác thực lại lần cuối cấu trúc NPT male/female đã khớp hoàn toàn.

3. Quấn keo làm kín: Sử dụng băng tan (thread tape) hoặc dung dịch keo khóa ren chuyên dụng phù hợp với môi chất.

4. Định hướng van: Lắp đặt van theo đúng chiều mũi tên dòng chảy (nếu có yêu cầu).

5. Siết lực chuẩn kỹ thuật: Vặn bằng tay cho đến khi khít ren, sau đó dùng cờ lê siết lực vừa tay theo khuyến cáo nhà sản xuất. Tuyệt đối không dùng tay gạt van làm đòn bẩy siết.

6. Thử áp lực an toàn: Mở từ từ áp suất nguồn để kiểm tra kỹ lưỡng hiện tượng rò rỉ tại các mối nối.

Câu Hỏi Thường Gặp Về van công nghiệp

1. NPT valve là gì?

Đây là các dòng van công nghiệp sử dụng chuẩn kết nối ren côn NPT (National Pipe Taper). NPT chỉ biểu thị kiểu ren chứ không phải loại van.

2. NPT và BSP có giống nhau không?

Không. NPT có góc ren 60° theo tiêu chuẩn Mỹ, trong khi BSP có góc ren 55° theo tiêu chuẩn Anh/Châu Âu. Chúng không thể vặn thay thế trực tiếp cho nhau nếu không có phụ kiện chuyển đổi.

3. NPT male và NPT female khác nhau thế nào?

NPT male là loại có đường ren nằm ở phía bên ngoài, còn NPT female có đường ren khoét chìm ở phía bên trong họng van.

4. Kích thước 1/2 NPT có đúng bằng 1/2 inch không?

Không. Đây chỉ là kích thước quy ước danh nghĩa của hệ thống kết nối, không phải là thông số đo lường đường kính thực tế bằng thước kẹp.

5. Làm sao để chọn đúng van công nghiệp cho hệ thống?

Bạn cần đồng thời xác định loại van, kích thước NPT, kiểu ren trong/ngoài, vật liệu chế tạo, dải áp suất, nhiệt độ và tính tương thích của môi chất.

Chọn van công nghiệp Đúng Không Chỉ Là Chọn Đúng Kích Thước Ren

Một chiếc npt valve hoàn hảo cho hệ thống đường ống đòi hỏi sự đồng bộ tuyệt đối của rất nhiều yếu tố: chủng loại van, kích thước chuẩn NPT, kiểu ren kết nối, vật liệu cấu thành, giới hạn áp suất, nhiệt độ và đặc tính môi chất. Trong đó, việc phân biệt chính xác tiêu chuẩn ren NPT với các hệ ren khác như BSP đóng vai trò quyết định sự thành bại của toàn bộ mối nối.
