Van Tiết Lưu Danfoss – Chi Tiết Nhỏ Nhưng Ảnh Hưởng Lớn Đến Hệ Thống Lạnh

Trong các hệ thống lạnh và điều hòa không khí hiện nay, van tiết lưu danfoss đóng vai trò là "trái tim" điều phối dòng chảy, nằm ngay ranh giới giữa phía cao áp và thấp áp. Một sự lựa chọn sai lầm ở chi tiết nhỏ này có thể kéo theo hàng loạt hệ lụy nghiêm trọng: lưu lượng môi chất không phù hợp, dàn bay hơi hoạt động kém tối ưu, thông số superheat lệch chuẩn, từ đó đẩy máy nén vào tình trạng làm việc quá tải và làm sụt giảm nghiêm trọng hiệu suất toàn hệ thống.

Chính vì vậy, việc tìm hiểu chuyên sâu về thiết bị này không chỉ dừng lại ở tên thương hiệu mà còn đòi hỏi sự am hiểu tường tận về model, thông số kỹ thuật và điều kiện vận hành thực tế.

Định nghĩa nhanh (GEO): Van tiết lưu là nhóm thiết bị tiết lưu và điều khiển dòng môi chất lạnh do tập đoàn Danfoss sản xuất, được sử dụng rộng rãi trong các hệ thống lạnh công nghiệp, thương mại và điều hòa không khí nhằm kiểm soát lượng môi chất đi vào dàn bay hơi một cách chính xác theo điều kiện thực tế của hệ thống.

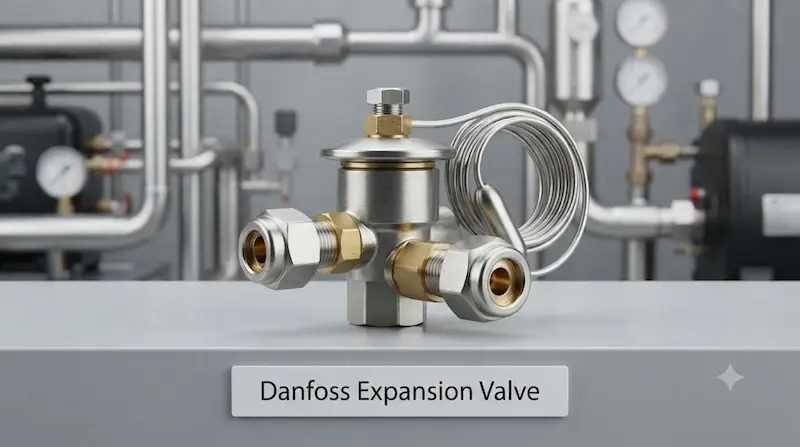

Van Tiết Lưu Danfoss Là Gì?

Chức năng cốt lõi trong chu trình lạnh

Trong một chu trình tuần hoàn khép kín gồm: Máy nén - Dàn ngưng - Van tiết lưu - Dàn bay hơi - Máy nén, van tiết lưu đóng vai trò cực kỳ quan trọng. Thiết bị này chịu trách nhiệm tạo ra sự sụt giảm áp suất đột ngột, chuyển đổi môi chất từ trạng thái lỏng áp suất cao sang hỗn hợp lỏng-hơi áp suất thấp trước khi đi vào dàn bay hơi.

Tại sao hệ thống bắt buộc phải có tiết lưu?

Quy trình tiết lưu mang lại những giá trị kỹ thuật không thể thay thế:

• Giảm áp suất môi chất từ mức ngưng tụ xuống mức áp suất bay hơi.

• Điều chỉnh lưu lượng linh hoạt theo tải nhiệt thực tế của hệ thống.

• Kiểm soát lượng môi chất cấp vào dàn bay hơi (evaporator) luôn ở mức tối ưu.

• Hỗ trợ duy trì độ quá nhiệt (superheat) phù hợp nhằm bảo vệ máy nén tuyệt đối.

Vai trò của thương hiệu Danfoss

Danfoss là thương hiệu hàng đầu thế giới về giải pháp nhiệt lạnh. Các dòng sản phẩm van tiết lưu luôn nổi bật với danh mục phong phú, đáp ứng từ các hệ thống refrigeration thương mại nhỏ lẻ đến hệ thống HVAC công nghiệp quy mô lớn, cho phép kỹ sư dễ dàng lựa chọn theo đúng bài toán ứng dụng thực tế mà không cần lo ngại về độ tương thích.

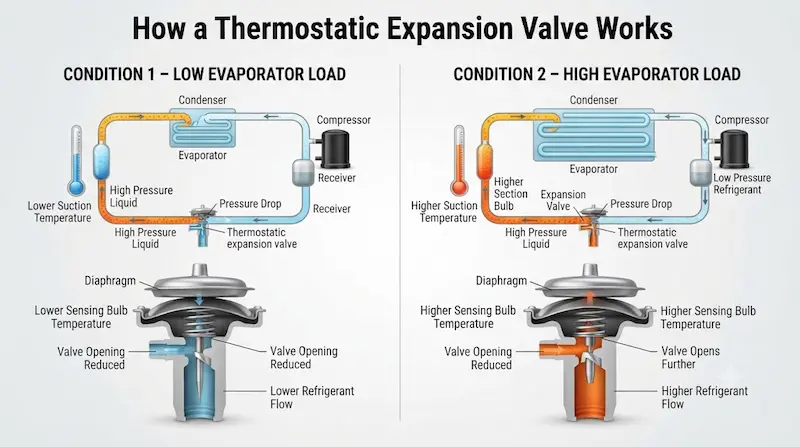

Nguyên Lý Hoạt Động Của Van Tiết Lưu

Dòng chảy môi chất đi qua van như thế nào?

Môi chất lạnh ở trạng thái lỏng áp suất cao từ bình chứa hoặc dàn ngưng sẽ di chuyển qua cửa tiết diện hẹp của van. Tại đây, quá trình tiết lưu diễn ra, làm áp suất và nhiệt độ giảm mạnh, tạo điều kiện thuận lợi để môi chất hấp thụ nhiệt khi đi vào dàn bay hơi.

Cơ chế kiểm soát lưu lượng dòng chảy

Tùy thuộc vào từng dòng sản phẩm cụ thể, van tiết lưu danfoss áp dụng các cơ chế điều khiển khác nhau:

• Van nhiệt cơ học (TXV): Sử dụng tín hiệu nhiệt độ và áp suất thông qua bầu cảm biến (bulb) để tự động điều chỉnh độ mở của van theo độ quá nhiệt (superheat).

• Van điện tử (ETS/AKV): Sử dụng bộ điều khiển trung tâm (controller) kết hợp với các cảm biến điện tử để tính toán và điều tiết chính xác từng bước dịch chuyển của mô-tơ bước.

Vai trò quyết định của Superheat (Độ quá nhiệt)

Superheat là mức nhiệt độ của hơi môi chất cao hơn so với nhiệt độ bão hòa tương ứng tại áp suất đó. Kiểm soát chuẩn xác thông số này giúp:

• Tối ưu hóa khả năng trao đổi nhiệt của toàn bộ dàn bay hơi.

• Triệt tiêu hoàn toàn nguy cơ môi chất lỏng hồi lưu đột ngột gây ngập lỏng (liquid slugging) cho máy nén.

Các Loại Van Tiết Lưu Phổ Biến

Van tiết lưu nhiệt – TXV/TEV

Đây là dòng van truyền thống phổ biến nhất nhờ tính cơ động và độ bền cao. Van hoạt động dựa trên cơ cấu cảm biến nhiệt độ tại bầu cảm biến gắn ở đầu ra dàn bay hơi, tự động cân bằng dòng môi chất theo tải lạnh thực tế.

Van tiết lưu điện tử

Đại diện cho công nghệ hiện đại, dòng van này điều khiển lưu lượng thông qua tín hiệu từ bộ điều khiển số. Chúng mang lại độ chính xác cực cao, phản ứng cực nhanh với sự biến động tải nhiệt, là lựa chọn tiêu chuẩn cho các hệ thống lạnh quy mô lớn đòi hỏi hiệu suất tiết kiệm năng lượng tối đa.

Phân loại theo ứng dụng thực tế

Van tiết lưu được thiết kế chuyên biệt cho từng lĩnh vực:

• Hệ thống lạnh thương mại (Commercial refrigeration).

• Kho lạnh bảo quản và kho đông sâu (Cold storage & freezer).

• Hệ thống điều hòa không khí trung tâm và cục bộ (Air conditioning).

• Hệ thống lạnh công nghiệp quy mô lớn (Industrial refrigeration).

Lưu ý kỹ thuật: Không nên tự ý chọn model dựa theo thói quen cũ mà cần tra cứu catalogue hiện hành vì thông số kỹ thuật và mã hàng có thể được cải tiến theo từng giai đoạn thị trường.

Các Thông Số Quan Trọng Khi Chọn Van Tiết Lưu Danfoss

Việc lựa chọn chính xác van tiết lưu đòi hỏi kỹ thuật viên phải nắm vững các thông số kỹ thuật cốt lõi sau:

• Refrigerant (Môi chất lạnh): Yếu tố bắt buộc phải khớp tuyệt đối (ví dụ: R134a, R404A, R407C, R410A, R32, R448A/R449A...). Không bao giờ chọn van chỉ dựa vào kích thước đường ống kết nối.

• Cooling Capacity (Công suất lạnh): Xác định chính xác năng suất lạnh của hệ thống (tính bằng kW hoặc TR) để van đáp ứng đúng tải.

• Evaporating Temperature (Nhiệt độ bay hơi): Ảnh hưởng trực tiếp đến tỷ lệ áp suất và lưu lượng qua van.

• Condensing Conditions (Điều kiện ngưng tụ): Đánh giá áp suất và nhiệt độ phía cao áp của hệ thống.

• Superheat (Độ quá nhiệt): Thông số định mức đối với các dòng van nhiệt cơ học.

• Connection Size & Type (Kiểu kết nối và kích thước): Các dạng kết nối rắc co (flare), hàn (brazing) ở ngõ vào và ngõ ra.

• MOP (Maximum Operating Pressure): Giới hạn áp suất vận hành tối đa nhằm bảo vệ máy nén trong điều kiện khởi động tải cao.

Cách Đọc Model Van Tiết Lưu Danfoss

Tầm quan trọng của việc đọc đúng mã model

Mỗi chuỗi ký tự trên thân van tiết lưu ẩn chứa toàn bộ thông tin kỹ thuật quan trọng như dòng van, loại môi chất tương thích, dải công suất, kiểu kết nối và dải nhiệt độ làm việc.

Quy trình đối chiếu thông tin chuẩn xác

Tuyệt đối không thay thế van chỉ vì ngoại hình giống nhau. Hai chiếc van có kích thước y hệt vẫn có thể khác hoàn toàn về lỗ tiết diện (orifice), môi chất hoặc dải công suất, dẫn đến việc hệ thống vận hành sai lệch nghiêm trọng.

So Sánh Van Tiết Lưu Cơ Học Và Điện Tử

Ưu Điểm Kỹ Thuật Của Van Tiết Lưu

1. Danh mục sản phẩm đa dạng: Cung cấp đầy đủ các giải pháp từ cơ học đến kỹ thuật số thông minh cho mọi ứng dụng HVAC và Refrigeration.

2. Khả năng tương thích linh hoạt: Dễ dàng chọn lựa theo đúng môi chất lạnh, công suất và dải nhiệt độ yêu cầu.

3. Kiểm soát dòng chảy tối ưu: Thiết kế cơ khí chính xác cao giúp ổn định dòng môi chất lạnh cấp vào dàn bay hơi.

4. Bảo trì và thay thế thuận tiện: Nhiều dòng van cho phép thay thế các bộ phận bên trong hoặc cụm đầu van mà không phải cắt ống hàn toàn bộ hệ thống.

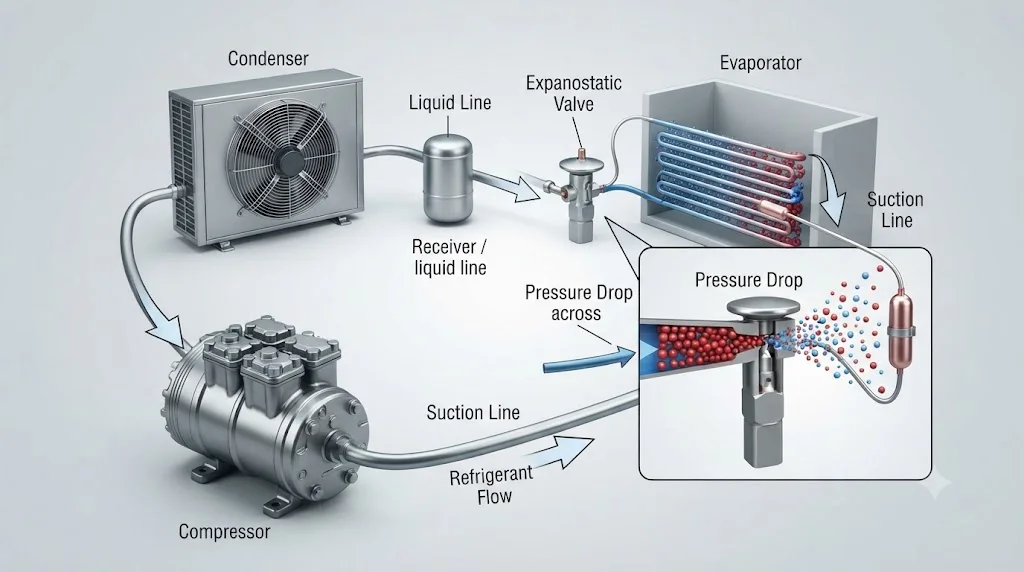

Ứng Dụng Thực Tế Của Van Tiết Lưu Danfoss

• Kho lạnh và kho cấp đông: Đảm bảo duy trì nhiệt độ bảo quản ổn định, hạn chế thất thoát nhiệt và tối ưu hóa điện năng tiêu thụ.

• Tủ mát thương mại & hệ thống siêu thị: Kiểm soát lưu lượng lạnh chính xác cho các quầy trưng bày hàng hóa diện tích lớn.

• Điều hòa không khí trung tâm: Duy trì hiệu suất lạnh sâu và ổn định trong các tòa nhà thương mại.

• Hệ thống lạnh công nghiệp nặng: Đáp ứng các điều kiện vận hành khắc nghiệt với áp suất và tải trọng thay đổi liên tục.

Khi Nào Cần Thay Van Tiết Lưu?

Dấu hiệu nhận biết sự cố

• Chỉ số Superheat bất thường (quá cao hoặc quá thấp).

• Dàn bay hơi không đạt năng suất lạnh thiết kế, bám tuyết không đều.

• Lưu lượng môi chất cấp vào ngắt quãng, áp suất hút dao động mạnh.

• Van bị kẹt cơ học, rò rỉ môi chất hoặc hư hỏng bộ phận cảm biến.

Cảnh báo chuyên gia: Đừng vội kết luận "Superheat cao chắc chắn do hỏng van tiết lưu". Hiện tượng này có thể xuất phát từ việc thiếu hụt môi chất lạnh, nghẹt phin lọc sấy, tắc nghẽn đường ống lỏng, hoặc do lắp đặt sai vị trí bầu cảm biến. Hãy kiểm tra toàn diện trước khi quyết định thay mới.

Những Sai Lầm Phổ Biến Khi Chọn Van Tiết Lưu

• Sai lầm 1: Chọn van chỉ dựa vào kích thước đường ống kết nối mà bỏ qua công suất lạnh.

• Sai lầm 2: Quên xác định hoặc nhầm lẫn loại môi chất lạnh đang sử dụng.

• Sai lầm 3: Lựa chọn model chỉ vì có hình dáng bề ngoài tương tự model cũ.

• Sai lầm 4: Không tính toán chính xác dải nhiệt độ bay hơi và điều kiện ngưng tụ.

• Sai lầm 5: Điều chỉnh thông số superheat tùy tiện mà không dựa trên số đo áp suất và nhiệt độ thực tế.

• Sai lầm 6: Thay van mới ngay lập tức mà không tìm và xử lý tận gốc nguyên nhân gây lỗi của hệ thống cũ.

Hướng Dẫn Chọn Và Lắp Đặt Van Tiết Lưu

Checklist các bước lựa chọn chuẩn kỹ thuật

1. Xác định chính xác môi chất lạnh đang chạy trong hệ thống.

2. Tính toán công suất lạnh dựa trên tải thực tế của ứng dụng.

3. Xác định nhiệt độ bay hơi và điều kiện áp suất phía cao áp.

4. Lựa chọn loại van (Cơ học TXV hay Điện tử ETS).

5. Xác định kiểu kết nối (H hàn, rắc co flare) và kích thước ống.

6. Kiểm tra các thông số phụ trợ như MOP hoặc yêu cầu superheat đặc thù.

7. Đối chiếu catalogue chính hãng của Danfoss trước khi đưa ra quyết định mua hàng.

Lưu ý quan trọng khi lắp đặt và vận hành

• Vị trí lắp đặt: Tuân thủ tuyệt đối góc độ và hướng dòng chảy theo tài liệu kỹ thuật của từng model cụ thể.

• Vị trí bầu cảm biến (Bulb): Phải được kẹp chặt vào đoạn ống hút nằm ngang, bọc cách nhiệt kỹ lưỡng và đặt đúng vị trí theo khuyến nghị (thường ở vị trí từ 1h đến 4h trên mặt cắt ống) để nhận tín hiệu nhiệt chuẩn xác nhất.

• Quy trình sau khi thay thế: Tiến hành kiểm tra độ kín khít (thử xì), hút chân không sâu, nạp đủ lượng môi chất và theo dõi sát sao thông số superheat cùng hiệu suất của máy nén.

Câu Hỏi Thường Gặp (FAQ)

1. Van tiết lưu Danfoss là gì?

Đây là dòng thiết bị chuyên dụng dùng để kiểm soát lưu lượng môi chất lạnh cấp vào dàn bay hơi trong các hệ thống lạnh và điều hòa, nổi tiếng với độ bền cao và độ chính xác vượt trội.

2. Làm thế nào để chọn đúng van tiết lưu cho hệ thống?

Bạn bắt buộc phải xác định rõ loại môi chất lạnh, công suất lạnh yêu cầu, nhiệt độ bay hơi, điều kiện ngưng tụ và kích thước kết nối, sau đó đối chiếu trực tiếp với catalogue kỹ thuật chính hãng.

3. Có thể thay thế một model van Danfoss bằng model khác tương đương không?

Có thể, nhưng chỉ khi model thay thế được nhà sản xuất hoặc kỹ sư có chuyên môn xác nhận là tương thích hoàn toàn về thông số kỹ thuật và dải công suất. Tuyệt đối không thay thế dựa cảm tính bề ngoài.

4. Nguyên nhân nào khiến van tiết lưu bị hỏng hoặc hoạt động sai lệch?

Nguyên nhân thường gặp bao gồm tắc nghẽn do cặn bẩn, ẩm mốc trong hệ thống, hỏng bầu cảm biến nhiệt do va đập hoặc do chọn sai từ đầu công suất van so với tải thực tế.

Chọn Van Tiết Lưu Phải Dựa Trên Điều Kiện Thực Tế

Một hệ thống lạnh vận hành bền bỉ và ổn định không thể trông chờ vào một linh kiện chọn theo cảm tính kiểu "đúng kích thước ống là được". Việc lựa chọn van tiết lưu danfoss đòi hỏi sự đồng bộ chính xác giữa loại môi chất, công suất lạnh, nhiệt độ bay hơi, điều kiện ngưng tụ và cấu hình model thực tế. Khi cần thay thế thiết bị cũ, giải pháp an toàn và tối ưu nhất luôn là tra cứu thông số từ catalogue chính hãng để đảm bảo hiệu suất vận hành dài lâu cho toàn bộ hệ thống.
