Air Valve Types: 5 Loại Van Phổ Biến Và Cách Chọn Chuẩn Kỹ Thuật

Vì Sao Hệ Thống Đường Ống Cần Air Valve?

Trong bất kỳ hệ thống đường ống dẫn chất lỏng công nghiệp nào, không khí luôn là một "thủ phạm" tiềm ẩn gây ra vô vàn rắc rối kỹ thuật. Khí có thể tích tụ tại những điểm cao trên tuyến ống hoặc bị cuốn vào dòng chảy trong suốt quá trình nạp nước, khởi động, tháo xả, sửa chữa hoặc khi lưu lượng dòng chảy biến động đột ngột.

Nếu lượng khí này không được kiểm soát và giải phóng đúng cách, hệ thống sẽ phải đối mặt với các sự cố nghiêm trọng như: giảm hiệu suất lưu thông, gia tăng tổn thất áp suất, dao động áp suất bất thường, hiện tượng búa nước (water hammer) hủy hoại đường ống, hoặc tạo ra áp suất chân không (vacuum) nguy hiểm khi xả cạn nước.

Định nghĩa: Air valve là thiết bị chuyên dụng được lắp đặt trên hệ thống đường ống để kiểm soát không khí bên trong. Tùy theo thiết kế, air valve có thể tự động xả khí tích tụ khi hệ thống đang vận hành, cho phép không khí đi vào khi đường ống tạo chân không hoặc thực hiện đồng thời cả hai chức năng này.

Bài viết này sẽ phân tích chi tiết về air valve types, nguyên lý hoạt động cũng như các tiêu chí cốt lõi giúp bạn lựa chọn đúng thiết bị cho hệ thống của mình.

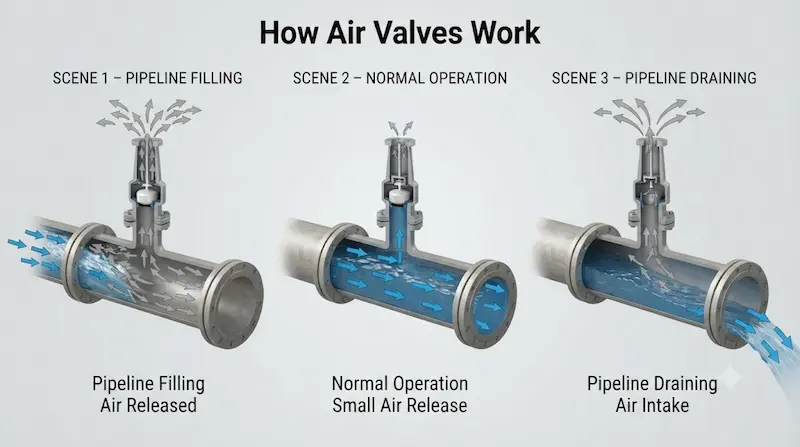

Air Valve Hoạt Động Như Thế Nào?

Để làm chủ thiết bị, chúng ta cần hiểu rõ cách thức không khí di chuyển và tương tác bên trong đường ống:

• Nguồn gốc không khí: Khí trong ống xuất phát từ lượng khí hòa tan sẵn trong nước, quá trình nạp nước ban đầu, khe hở tại các mối nối, hoạt động của máy bơm hoặc khi tiến hành xả cạn hệ thống.

• Quy luật di chuyển: Do có trọng lượng riêng nhẹ hơn nước, bọt khí luôn có xu hướng nổi lên và tập trung tại các điểm cao nhất hoặc đỉnh của các đoạn dốc trên toàn bộ tuyến ống (profile đường ống).

• Phản ứng theo áp suất: Khi áp suất thay đổi, thiết bị sẽ tự động mở hoặc đóng lỗ xả (orifice) để tống khí ra ngoài hoặc hút khí tươi vào trong nhằm cân bằng áp lực.

• Tại sao cần tự động hóa? Việc phụ thuộc vào thao tác mở van xả thủ công sẽ làm tăng chi phí vận hành, rủi ro sai sót con người và không thể xử lý kịp thời các biến động áp suất đột ngột. Do đó, các dòng air valve types hiện đại đều hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy.

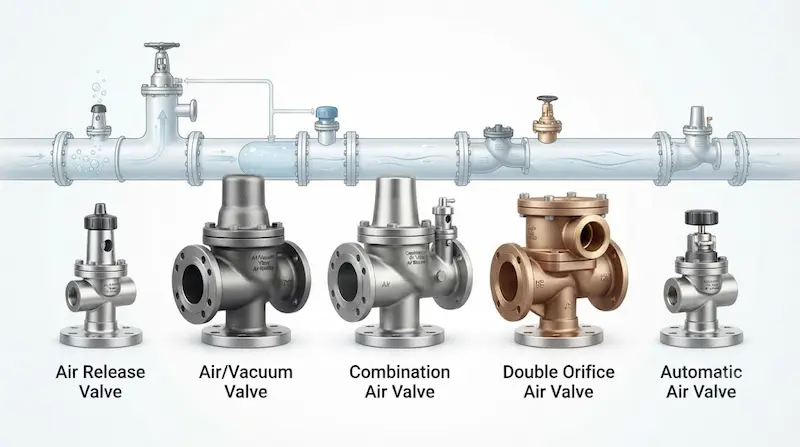

Air Valve Types – Các Loại Air Valve Phổ Biến

1. Air Release Valve (Van Xả Khí)

• Chức năng chính: Xả bỏ các túi khí nhỏ liên tục tích tụ trong đường ống khi hệ thống đang hoạt động và chịu áp suất ổn định.

• Đặc điểm: Sở hữu lỗ xả (orifice) kích thước tương đối nhỏ, hoạt động tự động để loại bỏ khí dư thừa nhằm duy trì diện tích tiết diện dòng chảy luôn thông thoáng.

2. Air/Vacuum Valve (Van Hút/Xả Khí Chân Không)

• Chức năng chính: Giải phóng một lượng lớn không khí khi hệ thống đang nạp nước (filling) và hút lượng lớn không khí trở lại đường ống khi tháo cạn nước (draining).

• Điểm quan trọng: Đây là thiết bị đóng vai trò bảo vệ đường ống khỏi hiện tượng sập móp do áp suất âm (vacuum) tạo ra khi xả nước nhanh.

3. Combination Air Valve (Van Hỗn Hợp)

• Chức năng chính: Là sự tích hợp hoàn hảo của cả hai dòng van trên, bao gồm chức năng xả khí khi vận hành, thoát khí lớn khi nạp đầy và nạp khí vào khi xả cạn hoặc khi có chân không.

4. Small Orifice Air Valve

Được thiết kế chuyên biệt với một lỗ tiết diện nhỏ, tập trung hoàn toàn vào nhiệm vụ xả sạch bọt khí tích tụ dạng nhỏ trong suốt quá trình vận hành liên tục dưới áp lực cao.

5. Large Orifice Air Valve

Tập trung giải quyết bài toán lưu lượng lớn: thoát nhanh lượng không khí khổng lồ lúc bơm nước khởi động hoặc hút khí bù vào khi hạ áp, ngăn ngừa tuyệt đối nguy cơ méo ống.

Air Release Valve Vs Air/Vacuum Valve Vs Combination Valve

Giải thích chuyên gia: Không thể khẳng định combination valve luôn là lựa chọn tối ưu cho mọi điểm lắp đặt. Nếu vị trí đó chỉ cần xả bọt khí nhỏ phát sinh liên tục trong quá trình chạy máy, một chiếc air release valve nhỏ gọn là đã đủ đáp ứng. Ngược lại, tại các điểm chuyển hướng lớn hoặc đỉnh dốc cao, việc dùng combination valve là bắt buộc để xử lý toàn diện cả ba bài toán: xả khí vận hành, xả khí nạp đầy và nạp khí chống chân không.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Air Valve

• Kích thước van (Valve Size): Được tính toán dựa trên mô phỏng dòng chảy của toàn hệ thống, tuyệt đối không chọn máy móc theo kiểu lấy đường kính van bằng đường kính ống (pipe size).

• Cấp áp suất (Pressure Rating): Phải kiểm tra kỹ dải áp suất vận hành bình thường, áp suất tối đa, áp suất tối thiểu và cả áp suất dao động đột ngột (transient pressure).

• Lưu lượng khí (Air Flow Capacity): Thông số quyết định tốc độ xả hoặc nạp khí trong các chu kỳ nạp/xả cạn nước của đường ống.

• Kích thước lỗ xả (Orifice Size): Chi phối trực tiếp khả năng đóng mở và chịu áp lực của van.

• Vật liệu chế tạo (Material): Gang cầu (ductile iron), gang xám, thép carbon, hoặc inox chống ăn mòn phù hợp với từng môi chất.

• Kiểu kết nối (Connection): Mặt bích (flanged), kết nối ren (threaded) hoặc các dạng đầu nối đặc thù.

• Nhiệt độ (Temperature): Giới hạn nhiệt độ chịu đựng của ron làm kín và thân van trong môi trường thực tế.

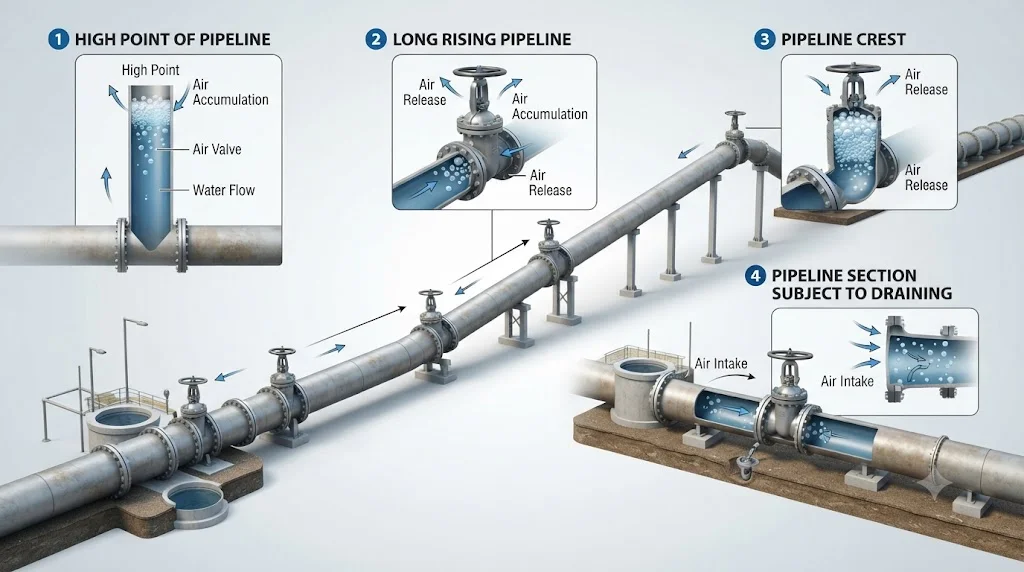

Tại Sao Vị Trí Lắp Air Valve Quan Trọng?

Khí trong hệ thống đường ống luôn di chuyển theo hướng dốc và tập trung tại các vị trí đặc thù trên biểu đồ địa hình thủy lực (hydraulic profile). Các điểm bắt buộc phải khảo sát lắp đặt bao gồm:

• Các đỉnh cao nhất của tuyến ống truyền tải.

• Các điểm thay đổi độ dốc (từ dốc lên chuyển sang dốc xuống).

• Các đoạn ống dài nằm ngang có xu hướng tích tụ bọt khí rải rác.

• Ngay trước các thiết bị đo lường, van giảm áp hoặc trạm bơm chính.

Nếu kỹ sư đặt nhầm vị trí chỉ vì sự thuận tiện thi công, dòng khí hoàn toàn có thể trôi qua mà không chạm tới cửa van, khiến việc lắp đặt trở nên vô nghĩa và các túi khí vẫn âm thầm phá hủy hệ thống.

Air Valve Được Sử Dụng Ở Đâu?

• Hệ thống cấp nước đô thị: Các tuyến ống truyền tải nước sạch, mạng lưới phân phối nước khu vực và các nhà máy xử lý nước tập trung.

• Hệ thống tưới tiêu nông nghiệp: Các trục ống dẫn nước dài qua nhiều đồi dốc phức tạp, giúp chống ngộp khí và đảm bảo lưu lượng tưới ổn định.

• Xử lý nước thải: Kiểm soát khí sinh học và khí phát sinh trong các tuyến ống xả thải công nghiệp và đô thị.

• Đường ống công nghiệp: Các hệ thống dẫn dung dịch, hóa chất hoặc nước làm mát đòi hỏi khắt khe về độ an toàn thủy lực.

Những Sai Lầm Thường Gặp Khi Chọn Air Valve

• Nghĩ rằng mọi loại air valve types đều có cơ chế giống nhau và dùng thay thế cho nhau được.

• Lựa chọn kích thước van hoàn toàn bằng với kích thước đường ống cái (pipe size) mà không tính toán lưu lượng khí.

• Bỏ qua thông số lưu lượng xả khí (air flow capacity) dẫn đến việc van bị nghẽn hoặc không kịp thoát khí khi bơm công suất lớn.

• Quên mất điều kiện áp suất chân không (vacuum condition), không bố trí van hút khí chống bẹp ống khi xả nước.

• Lắp đặt van tại các vị trí tiện lợi cho việc bảo trì thay vì tuân thủ đúng tọa độ trên profile thủy lực.

• Chỉ chú ý đến cấp áp suất mà bỏ qua tính tương thích vật liệu và đặc tính hóa học của môi chất.

Cách Chọn Đúng Air Valve Cho Hệ Thống (Quy Trình 8 Bước)

1. Xác định môi chất: Nước sạch, nước thải, nước biển hay hóa chất công nghiệp?

2. Xác định mục đích: Cần xả khí vận hành, thoát khí nạp đầy hay chống chân không?

3. Xác định dải áp suất: Thu thập đầy đủ số liệu áp suất tối thiểu, định mức, tối đa và áp suất xung kích.

4. Tính toán lưu lượng khí: Dựa trên tốc độ bơm nạp và tốc độ tháo cạn nước của đường ống.

5. Xác định vị trí lắp đặt: Khảo sát kỹ bản đồ profile thủy lực của toàn bộ tuyến ống.

6. Chọn chủng loại van: Air release, air/vacuum hay combination air valve phù hợp.

7. Kiểm tra vật liệu: Đảm bảo độ bền thân van và gioăng chống chịu tốt trước môi chất.

8. Đối chiếu tiêu chuẩn kỹ thuật: So khớp với catalogue nhà sản xuất và các tiêu chuẩn dự án yêu cầu.

Checklist Trước Khi Mua Air Valve

• Xác định rõ chủng loại môi chất trong đường ống

• Thu thập trọn vẹn dải áp suất vận hành (pressure range)

• Khảo sát chính xác bản vẽ profile đường ống

• Xác định đúng chức năng (van xả khí , hút khí hay hỗn hợp)

• Tính toán lưu lượng khí cần thoát khi nạp nước (filling requirement)

• Tính toán lưu lượng khí cần nạp khi xả cạn (draining requirement)

• Kiểm tra điều kiện chống chân không của hệ thống

• Quy đổi chính xác kích thước valve size

• Kiểm tra kích thước lỗ tiết diện (orifice size)

• Rà soát vật liệu thân van phù hợp môi trường

• Chọn đúng tiêu chuẩn kết nối ren hoặc mặt bích

• Đối chiếu giới hạn nhiệt độ làm việc thực tế

• Kiểm tra tiêu chuẩn chất lượng và chứng nhận kỹ thuật

• Xác minh sự khớp nối với datasheet thiết kế chung

Câu Hỏi Thường Gặp Về Air Valve Types

1. Các loại air valve types chính gồm những gì?

Ba nhóm phổ biến nhất là air release valve (xả khí), air/vacuum valve (hút/xả khí chân không) và combination air valve (van hỗn hợp tích hợp cả hai).

2. Sự khác biệt giữa air release valve và air/vacuum valve là gì?

Air release valve chuyên dùng để xả bọt khí nhỏ liên tục khi hệ thống đang có áp. Trong khi đó, air/vacuum valve chuyên xử lý lượng khí khổng lồ trong lúc nạp/xả cạn nước và bảo vệ ống khỏi áp suất chân không.

3. Khi nào nên sử dụng combination air valve?

Bạn nên chọn combination air valve cho các điểm cao trên tuyến ống cần đồng thời cả tính năng xả khí vận hành lẫn khả năng thoát/nạp khí khối lượng lớn khi đóng mở hệ thống.

4. Nên lắp đặt air valve ở vị trí nào trên đường ống?

Van nên được đặt tại các điểm cao nhất của tuyến ống, đỉnh các đoạn dốc hoặc các vị trí đổi hướng dòng chảy được xác định trên profile thủy lực để hứng trọn lượng khí tích tụ.

5. Cần cung cấp thông tin gì để chọn đúng loại air valve?

Bạn cần cung cấp các thông số cốt lõi: loại môi chất, dải áp suất, tốc độ dòng chảy khi nạp/xả nước, sơ đồ profile đường ống, kích thước ống và nhiệt độ vận hành để kỹ sư cấu hình chính xác.

Chọn Đúng Air Valve Quan Trọng Hơn Chỉ Chọn Đúng Kích Thước

Không có bất kỳ một loại air valve types nào có thể sử dụng hoàn hảo cho mọi vị trí trong một hệ thống đường ống phức tạp. Các dòng van xả khí , van hút chân không hay van hỗn hợp đều đảm nhận những sứ mệnh lý hóa riêng biệt. Việc đầu tư đúng đắn đòi hỏi sự kết hợp đồng bộ giữa khảo sát profile thủy lực, tính toán lưu lượng khí, dải áp suất và điều kiện nạp xả thực tế.
