Van Điện Từ Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Cách Chọn Chuẩn Kỹ Thuật

Van Điện Từ Là Gì Và Vì Sao Được Sử Dụng Phổ Biến?

Trong một hệ thống cấp nước tự động, đường ống dẫn khí nén hay các dây chuyền công nghiệp hiện đại, người vận hành không thể luôn túc trực để đóng mở van bằng tay theo từng chu kỳ. Thay vào đó, hệ thống đòi hỏi một thiết bị cơ khí thông minh có khả năng tiếp nhận tín hiệu điện, đóng hoặc mở dòng chảy ngay lập tức và tích hợp hoàn hảo vào tủ điều khiển tự động. Van điện từ chính là thiết bị cốt lõi đáp ứng trọn vẹn yêu cầu này.

Giả sử hệ thống cần cấp nước theo khung giờ cài đặt sẵn hoặc đóng ngắt đường khí ngay khi cảm biến phát hiện sự cố, việc sử dụng van cơ học thông thường sẽ buộc bạn phải thao tác thủ công hoặc gắn thêm các bộ truyền động cồng kềnh. Trong khi đó, van điện từ cho phép thực hiện thao tác đóng/mở chỉ trong tích tắc bằng tín hiệu điện.

Định nghĩa: Van nước điện từ là loại van sử dụng lực điện từ tạo ra bởi cuộn coil để điều khiển cơ cấu đóng/mở dòng chảy của môi chất. Khi coil nhận tín hiệu điện, từ trường tác động lên bộ phận chuyển động bên trong van, từ đó thay đổi trạng thái dòng chảy theo thiết kế.

Việc hiểu rõ cấu trúc và lựa chọn sai thông số thiết bị có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, cháy cuộn coil hoặc hệ thống không thể hoạt động đúng chu trình.

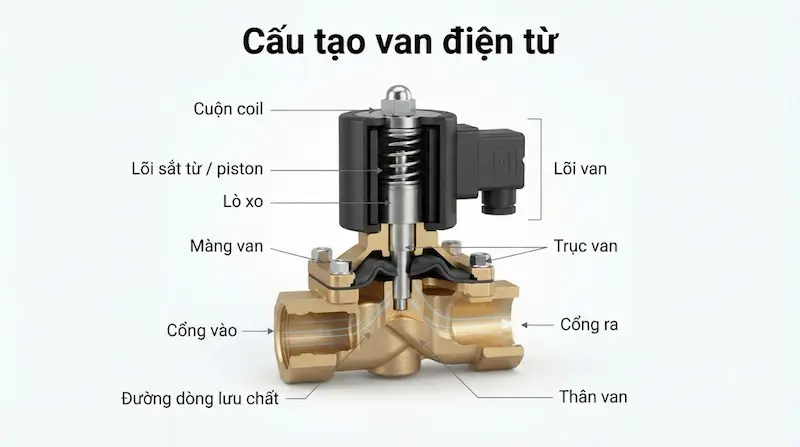

Cấu Tạo Van nước Điện Từ Gồm Những Bộ Phận Nào?

Để hiểu sâu về vận hành, chúng ta cùng phân tích cấu tạo chi tiết của van nước điện từ từ ngoài vào trong:

Thân Van

Là khung xương chịu lực chính chứa toàn bộ cơ cấu bên trong và kết nối trực tiếp với đường ống. Vật liệu thân van rất đa dạng tùy môi chất, bao gồm đồng thau, inox chống ăn mòn, nhựa kỹ thuật cao cấp hoặc gang đúc.

Cuộn Coil Điện Từ

Đây là bộ phận tạo ra từ trường hút khi dòng điện chạy qua. Khi lựa chọn, kỹ sư phải đặc biệt quan tâm đến điện áp, công suất, loại nguồn AC/DC và giới hạn nhiệt độ làm việc của coil.

Lõi Sắt / Plunger

Bộ phận chuyển động tịnh tiến dưới tác động của từ trường sinh ra từ cuộn coil, trực tiếp quyết định việc mở hoặc chặn dòng chảy môi chất.

Màng Van (Diaphragm)

Xuất hiện ở các dòng van gián tiếp (pilot-operated), màng van đóng vai trò kiểm soát lưu lượng dòng chảy lớn và đảm bảo độ kín tuyệt đối.

Lò Xo Hồi Vị

Tạo lực đẩy cơ học đưa van về trạng thái ban đầu ngay khi ngắt dòng điện cấp vào cuộn coil.

Gioăng Và Bộ Phận Làm Kín

Lớp seal làm kín ngăn chặn tuyệt đối tình trạng rò rỉ môi chất ra môi trường bên ngoài.

Nguyên Lý Hoạt Động Của Van nước Điện Từ

Nguyên lý cốt lõi của van dựa trên sự chuyển đổi năng lượng điện thành từ trường cơ học:

• Khi chưa cấp điện: Tùy thuộc vào thiết kế ban đầu, lò xo đẩy lõi sắt giữ van ở trạng thái đóng (Normally Closed) hoặc mở (Normally Open).

• Khi cấp điện: Dòng điện chạy qua cuộn coil tạo ra từ trường mạnh hút lõi sắt (plunger) lên, làm thay đổi trạng thái van và cho phép môi chất lưu thông.

• Khi ngắt điện: Từ trường biến mất hoàn toàn, lực đàn hồi của lò xo đẩy cơ cấu về vị trí ban đầu.

Phân Biệt NC (Normally Closed) và NO (Normally Open)

Việc nắm rõ cấu hình này mang ý nghĩa sống còn đối với độ an toàn của hệ thống:

• Normally Closed (NC - Thường đóng): Van ở trạng thái chặn dòng khi không có điện. Chỉ mở khi được cấp điện.

• Normally Open (NO - Thường mở): Van cho dòng chảy đi qua khi chưa cấp điện. Sẽ đóng lại khi được cấp điện.

Ví dụ thực tế: Nếu hệ thống phòng cháy hoặc cấp hóa chất yêu cầu tự động ngắt dòng ngay khi xảy ra sự cố mất điện, bạn bắt buộc phải dùng cấu hình NC. Ngược lại, nếu hệ thống cần duy trì dòng làm mát liên tục kể cả khi mất nguồn điều khiển, cấu hình NO là lựa chọn bắt buộc.

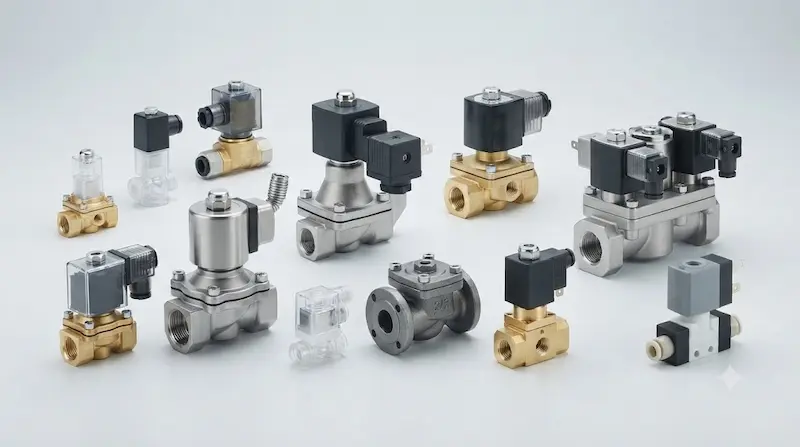

Các Loại Van Điện Từ Phổ Biến Hiện Nay

1. Van nước Điện Tự Nước

Chuyên dụng cho hệ thống cấp nước sinh hoạt, tưới tiêu tự động, dây chuyền xử lý nước và máy móc công nghiệp. Cần kiểm tra kỹ khả năng tương thích của màng van với nhiệt độ và áp suất nước.

2. Van nước Điện Từ Khí Nén

Thiết bị kiểm soát dòng khí trong các hệ thống tự động hóa, điều khiển xi lanh khí, máy móc đóng gói và dây chuyền láp ráp công nghiệp.

3. Van nước Điện Tự Hơi (Nhiệt Độ Cao)

Thiết kế chuyên biệt cho hệ thống hơi nóng công nghiệp (steam) chịu được nhiệt độ và áp suất khắc nghiệt, đòi hỏi vật liệu gioăng chịu nhiệt cao như PTFE hoặc FKM.

4. Van nước Điện Tự Gas

Ứng dụng trong các hệ thống đường ống dẫn khí đốt, đòi hỏi những tiêu chuẩn cực kỳ khắt khe về độ kín tuyệt đối, vật liệu chống cháy nổ và chứng nhận an toàn.

5. Van nước Điện Tự Inox

Sở hữu khả năng chống ăn mòn vượt trội, phù hợp cho môi trường hóa chất, thực phẩm và y tế. Tuy nhiên, không nên mặc định inox luôn là lựa chọn tối ưu cho mọi hệ thống nếu chi phí không hợp lý.

Thông Số Van nước Điện Từ Quan Trọng Khi Lựa Chọn

Để mua đúng thiết bị phục vụ dự án, bạn cần đối chiếu kỹ lưỡng các thông số kỹ thuật sau:

• Điện áp Coil: Các mức phổ biến gồm 12V DC, 24V DC, 24V AC, 110V AC và 220V AC. Tuyệt đối không chọn điện áp theo thói quen để tránh cháy coil.

• Kích thước đường ống: Quy đổi chính xác theo hệ DN, inch hoặc hệ ren kết nối tương ứng với đường ống thực tế.

• Áp suất làm việc: Phân biệt rõ áp suất tối thiểu, áp suất định mức và áp suất tối đa chịu được. Các dòng van gián tiếp (pilot) yêu cầu mức chênh áp tối thiểu để mở.

• Nhiệt độ vận hành: Giới hạn nhiệt độ của cả môi chất dẫn truyền lẫn môi trường xung quanh chịu ảnh hưởng trực tiếp bởi chất liệu gioăng seal.

• Vật liệu thân van và Seal: Lựa chọn đúng vật liệu màng seal (NBR, EPDM, FKM, PTFE) dựa trên tính chất hóa học của môi chất để tránh bị ăn mòn hay lão hóa nhanh.

Van nước Điện Từ 2/2, 3/2, 5/2 Là Gì?

Việc hiểu rõ mã số cửa và trạng thái giúp bạn chọn đúng cấu hình cho hệ thống điều khiển:

• Van 2/2: Có 2 cửa và 2 trạng thái chính (Đóng/Mở). Chuyên dùng để đóng ngắt một dòng môi chất đơn thuần.

• Van 3/2: Có 3 cửa và 2 trạng thái. Thường gặp trong hệ thống khí nén để cấp và xả khí cho các cơ cấu chấp hành đơn.

• Van 5/2: Có 5 cửa và 2 trạng thái. Dùng để điều khiển các loại xi lanh khí nén tác động kép (tiến/lùi).

Người mua không nên chỉ hỏi giá thiết bị mà cần xác định chuẩn số cửa và số vị trí để đảm bảo mạch khí hoặc mạch thủy lực hoạt động chính xác.

So Sánh Van nước Điện Từ Với Van Cơ Và Van Điều Khiển

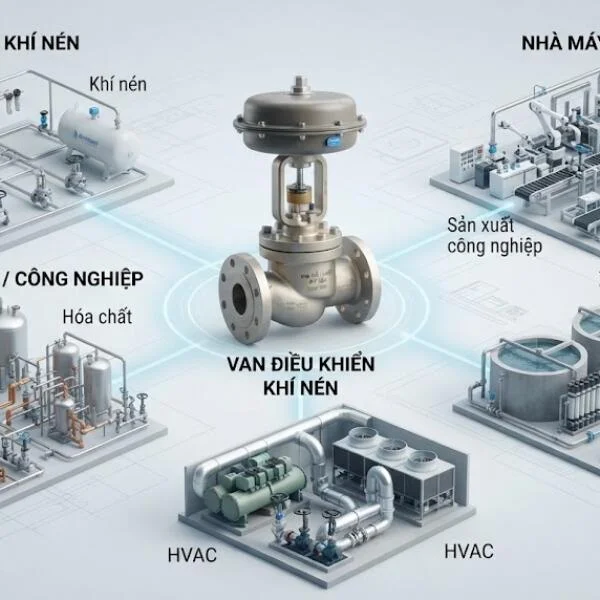

Giải thích chuyên gia: Van nước điện từ lý tưởng cho các tác vụ đóng ngắt nhanh bằng tín hiệu điện. Tuy nhiên, nếu hệ thống đòi hỏi điều tiết lưu lượng liên tục theo tỉ lệ phần trăm, bạn bắt buộc phải dùng các dòng van điều khiển chuyên dụng (control valve).

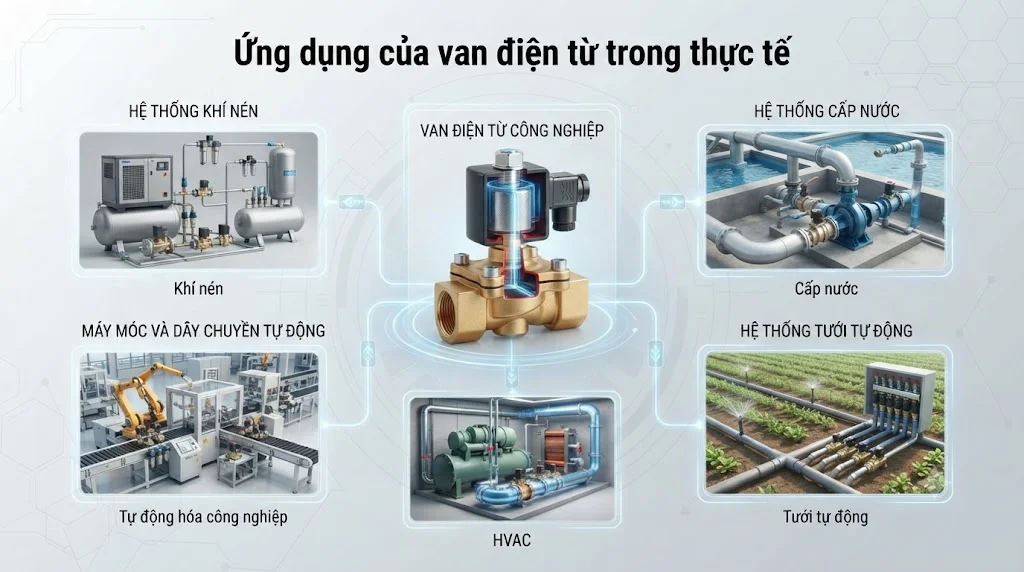

Van nước Điện Từ Được Sử Dụng Ở Đâu?

• Hệ thống nước: Trạm bơm dân dụng, hệ thống tưới cây tự động, máy lọc nước công nghiệp.

• Hệ thống khí nén: Điều khiển cụm xi lanh, máy móc tự động hóa và các dây chuyền lắp ráp linh kiện.

• Công nghiệp chế biến: Máy đóng gói, thiết bị gia công cơ khí, hệ thống tự động hóa nhà xưởng.

• Hệ thống hơi và gas: Các đường ống dẫn nhiệt năng, hệ thống đốt lò hơi và mạng lưới khí đốt an toàn.

Những Sai Lầm Thường Gặp Khi Chọn Van nước Điện Từ

• Chọn sai điện áp: Dùng nhầm nguồn 220V AC cho cuộn coil 24V DC dẫn đến cháy nổ ngay khi cấp điện.

• Chọn sai vật liệu seal: Dùng gioăng NBR cho các hóa chất mạnh hoặc nhiệt độ cao làm seal trương nở, rò rỉ.

• Chỉ nhìn vào kích thước DN: Mua van DN20 nhưng bỏ qua thông số lưu lượng (Cv/Kv) và áp suất khiến van không đáp ứng được hệ thống.

• Nhầm lẫn NC và NO: Lắp đặt cấu hình trái ngược yêu cầu an toàn, gây sự cố mất kiểm soát khi mất điện.

• Dùng van nước điện từ để điều tiết lưu lượng: Ép van mở hé liên tục khiến dòng chảy xói mòn màng van và làm nóng cuộn coil quá mức.

• Bỏ qua áp suất chênh lệch tối thiểu: Lắp van gián tiếp vào hệ thống áp suất quá thấp khiến van không thể mở cửa dòng chảy.

Cách Chọn Van Điện Từ Phù Hợp (Quy Trình 7 Bước)

1. Xác định môi chất: Nước, khí nén, hơi nóng, gas hay hóa chất chuyên dụng?

2. Xác định điện áp: Kiểm tra nguồn điện điều khiển thực tế (12V, 24V, 220V, AC hay DC).

3. Xác định kiểu hoạt động: Lựa chọn cấu hình Thường đóng (NC), Thường mở (NO) hoặc số cửa (2/2, 3/2, 5/2).

4. Xác định kích thước: Quy đổi kích thước đường ống, chuẩn ren hoặc mặt bích lắp đặt.

5. Xác định áp suất và nhiệt độ: Rà soát dải áp suất vận hành thực tế và giới hạn nhiệt của môi chất.

6. Chọn vật liệu chế tạo: Đồng thau, inox kết hợp cùng các loại màng seal tương thích (EPDM, FKM, PTFE).

7. Kiểm tra điều kiện lắp đặt: Hướng dòng chảy, không gian tủ điện, vị trí đặt cuộn coil và khả năng bảo trì định kỳ.

Checklist Lắp Đặt Van nước Điện Từ

• Xác định đúng chủng loại van theo thiết kế kỹ thuật

• Kiểm tra tương thích môi chất sử dụng

• Đối chiếu chính xác điện áp định mức của cuộn coil

• Phân biệt rõ nguồn điện AC hoặc DC

• Xác nhận cấu hình Thường đóng (NC) hoặc Thường mở (NO)

• Kiểm tra kích thước và tiêu chuẩn ren kết nối

• Đối chiếu dải áp suất làm việc (pressure rating)

• Kiểm tra giới hạn nhiệt độ vận hành tối đa

• Đảm bảo vật liệu seal màng van phù hợp hóa chất

• Lắp đặt đúng hướng mũi tên dòng chảy trên thân van

• Làm sạch hoàn toàn mạt bẩn trong đường ống trước khi lắp

• Kiểm tra kết nối dây điện an toàn, chống ẩm

• Vận hành chạy thử nghiệm áp lực và kiểm tra rò rỉ trước khi bàn giao

Cách Xử Lý Khi Van nước Điện Từ Không Hoạt Động

Câu Hỏi Thường Gặp Về Van nước Điện Từ

1. Van điện từ là gì?

Van nước điện từ là thiết bị cơ khí chuyên dụng dùng lực từ trường của cuộn coil để điều khiển đóng/mở dòng chảy môi chất hoàn toàn tự động theo tín hiệu điện.

2. Van nước điện từ thường đóng và thường mở khác nhau thế nào?

Van thường đóng (NC) luôn chặn dòng chảy khi mất điện và chỉ mở khi có điện kích hoạt. Van thường mở (NO) hoạt động theo chiều ngược lại, luôn mở khi mất điện và đóng lại khi cấp điện.

3. Làm sao chọn đúng van nước điện từ?

Bạn cần xác định chính xác các yếu tố cốt lõi: loại môi chất, điện áp điều khiển (AC/DC), cấu hình NC/NO, kích thước ống, áp suất, nhiệt độ, lưu lượng và vật liệu làm kín.

4. Tại sao van nước điện từ bị nóng khi hoạt động?

Cuộn coil tỏa nhiệt là hiện tượng vật lý bình thường khi duy trì từ trường. Tuy nhiên, nếu coil quá nóng dẫn đến khét, nguyên nhân thường do cấp sai điện áp, kẹt lõi van hoặc mua phải thiết bị kém chất lượng.

5. Van nước điện từ có điều chỉnh lưu lượng được không?

Phần lớn các dòng van nước điện từ được thiết kế chuyên biệt cho mục đích đóng ngắt nhanh. Nếu hệ thống đòi hỏi điều tiết lưu lượng chính xác theo tỷ lệ, bạn nên cân nhắc sử dụng van điều khiển tự động.

Kết Luận – Làm Đúng Van Điện Từ Ngay Từ Đầu

Một lựa chọn van điện từ hoàn hảo không thể chỉ dựa vào kích thước đường ống hay giá thành rẻ. Người mua cần xem xét đồng bộ các yếu tố: môi chất, điện áp, nguồn AC/DC, cấu hình NC/NO, kích thước, áp suất, nhiệt độ, lưu lượng cùng chất liệu thân và màng seal. Lựa chọn đúng đắn ngay từ khâu thiết kế sẽ giúp hệ thống vận hành bền bỉ, loại bỏ rủi ro rò rỉ và tiết kiệm tối đa chi phí bảo trì thay thế về lâu dài.
