Hướng Dẫn Toàn Diện Về Van Điều Khí: Cấu Tạo, Phân Loại Và Bí Quyết Lựa Chọn Chuẩn Kỹ Thuật

Van Điều Khí Là Gì Và Vì Sao Quan Trọng Trong Hệ Thống Khí?

Trong các hệ thống khí nén hoặc đường ống dẫn khí công nghiệp, một sự cố nhỏ như áp suất không ổn định hay lưu lượng dòng đi không đúng chuẩn cũng có thể khiến thiết bị phía sau hoạt động sai lệch, tiêu hao năng lượng lãng phí hoặc giảm tuổi thọ nghiêm trọng. Hệ thống vận hành với tiếng ồn lớn, rò rỉ khí hay cơ cấu chấp hành lúc mạnh lúc yếu thường xuất phát từ việc lựa chọn hoặc sử dụng van điều khí chưa thực sự phù hợp, chứ không hẳn do lỗi của máy nén khí.

Để giải quyết triệt để bài toán này, việc nắm vững chức năng, nguyên lý hoạt động, phân loại dòng van cũng như các thông số kỹ thuật cốt lõi là điều kiện tiên quyết trước khi đưa vào lắp đặt.

Định nghĩa: Van điều khiển khí là thiết bị được sử dụng để kiểm soát dòng khí trong hệ thống bằng cách điều chỉnh hoặc đóng/mở dòng khí theo yêu cầu vận hành. Tùy thiết kế, van có thể được sử dụng để điều chỉnh lưu lượng, kiểm soát áp suất, đóng/mở đường khí hoặc hỗ trợ điều khiển các thiết bị khí nén.

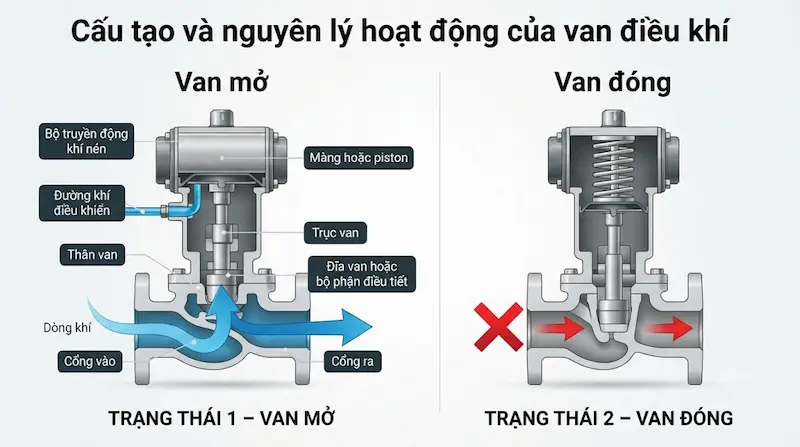

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Điều Khí

Cấu Tạo Cơ Bản

Tùy thuộc vào chủng loại và mục đích sử dụng cụ thể, một bộ phận van điều khiển khí tiêu chuẩn thường bao gồm các thành phần chính:

• Thân van chịu áp lực cao.

• Cửa vào và cửa ra dòng khí.

• Bộ phận đóng/mở hoặc điều tiết dòng chảy.

• Trục van kết nối.

• Tay gạt, núm vặn điều chỉnh hoặc cơ cấu truyền động.

• Hệ thống gioăng làm kín chuyên dụng.

• Bộ phận truyền động (actuator) đối với các dòng van điều khiển khiển tự động.

Nguyên Lý Hoạt Động

Về cơ bản, dòng năng lượng tuân theo chuỗi tương tác: Nguồn khí - Van - Điều chỉnh dòng khí- Thiết bị sử dụng. Khi vị trí của bộ phận điều tiết bên trong dịch chuyển, tiết diện thông khí thay đổi sẽ tác động trực tiếp đến lưu lượng, áp suất, tốc độ của cơ cấu chấp hành cũng như khả năng đóng mở toàn hệ thống.

Nếu dòng khí áp lực cao đi thẳng vào thiết bị mà không qua hệ thống kiểm soát phù hợp, áp suất quá tải sẽ làm thiết bị hoạt động chập chờn, tiêu hao năng lượng khổng lồ và tăng vọt nguy cơ hư hỏng cơ khí.

Các Loại Van Điều khiển Khí Phổ Biến Hiện Nay

Để tối ưu hóa hiệu quả semantic SEO và đáp ứng nhu cầu tìm kiếm đa dạng, các nhóm thiết bị điều khiển khí nén liên quan thường được chia thành các dòng chính sau:

1. Van Điều Áp Khí

Chuyên dùng để điều chỉnh áp suất khí đầu ra và duy trì ổn định trong phạm vi thiết kế cho phép. Dòng này là lựa chọn bắt buộc khi thiết bị phía sau yêu cầu mức áp thấp hơn áp suất nguồn tổng.

2. Van Tiết Lưu Khí

Thiết bị kiểm soát lưu lượng dòng khí đi qua, ứng dụng phổ biến nhất trong việc điều chỉnh tốc độ dịch chuyển của xi lanh khí nén hoặc các cơ cấu chấp hành chuyển động.

3. Van Điện Từ Khí Nén

Sử dụng tín hiệu điện từ để đóng ngắt hoặc chuyển hướng dòng khí tự động, đóng vai trò xương sống trong các dây chuyền tự động hóa và máy móc công nghiệp hiện đại.

4. Van Điều khiển Khiển Khí Nén

Sử dụng bộ truyền động khí nén (pneumatic actuator) để điều tiết hoặc đóng/mở van từ xa, đáp ứng các dây chuyền vận hành tự động liên tục.

5. Van Một Chiều Khí Và Van Xả Khí

Các dòng van hỗ trợ cho phép khí đi theo một hướng duy nhất, đồng thời giải phóng áp suất dư thừa nhằm bảo vệ an toàn toàn bộ hệ thống đường ống.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Điều khiển Khí

Việc lựa chọn thiết bị đòi hỏi kỹ sư phải rà soát kỹ lưỡng các thông số kỹ thuật cốt lõi để tránh phát sinh chi phí thay thế:

• Kích thước van (DN / Cổng kết nối): Cần lưu ý không nên mặc định ống DN bao nhiêu thì chọn van chuẩn DN bấy nhiêu mà phải dựa vào lưu lượng thực tế và thiết kế đường ống.

• Áp suất làm việc: Xác định chính xác áp suất đầu vào, áp suất đầu ra mong muốn và giới hạn chịu áp suất tối đa cho phép.

• Lưu lượng khí: Đảm bảo van đáp ứng đủ nhu cầu khí cho thiết bị; chọn van quá nhỏ sẽ bị thiếu khí, trong khi van quá lớn làm giảm độ chính xác khi điều tiết.

• Vật liệu chế tạo: Các chất liệu phổ biến gồm đồng, inox, gang, thép hoặc nhựa kỹ thuật tùy thuộc vào môi chất khí và môi trường xung quanh.

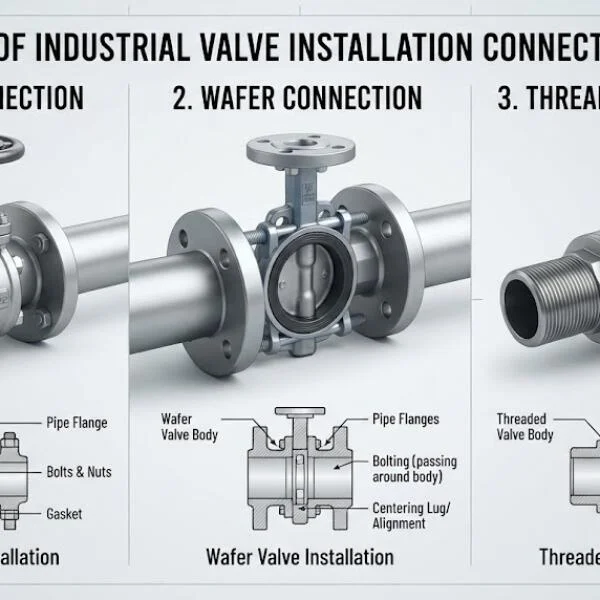

• Kiểu kết nối: Gồm nối ren, mặt bích, hàn hoặc các đầu cắm nhanh chuyên dụng.

• Nhiệt độ làm việc: Yếu tố sống còn khi hệ thống dẫn khí nóng hoặc hoạt động trong môi trường nhiệt độ khắc nghiệt.

So Sánh Van Điều khiển Khí Với Các Dòng Van Khác

Sai lầm phổ biến: Nhiều người thường gọi gộp mọi thiết bị kiểm soát khí là van điều khiển khí. Thực tế, chức năng chuyên biệt mới là tiêu chí quyết định: chọn van điều áp khi cần giảm áp, ưu tiên van tiết lưu khi chỉnh tốc độ xi lanh, hoặc dùng van điện từ khi cần tự động hóa bằng tín hiệu điện.

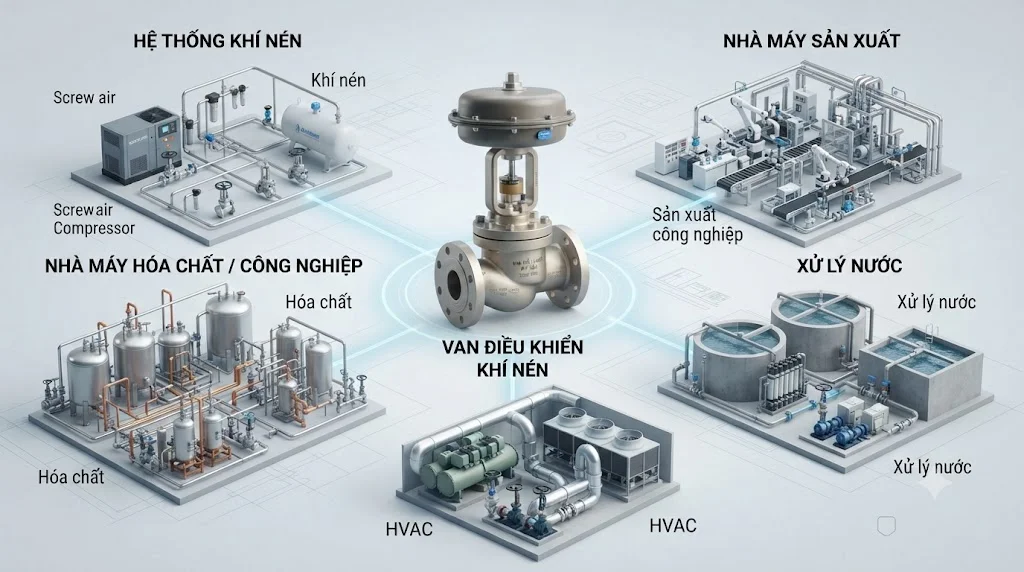

Van Điều Khí Được Sử Dụng Ở Đâu?

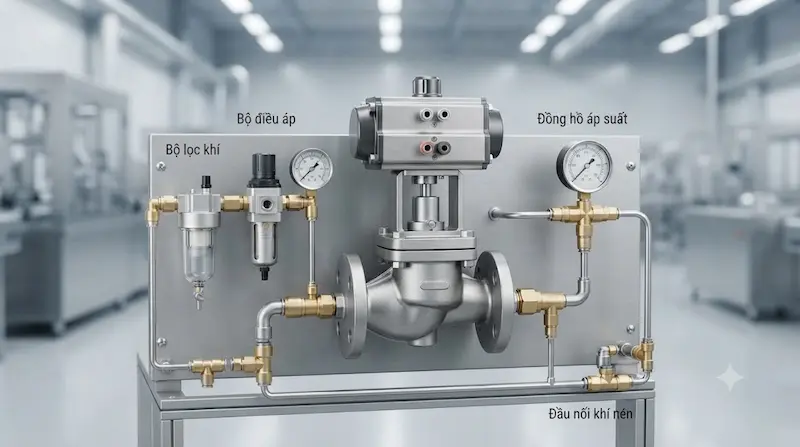

• Hệ thống khí nén: Tích hợp trực tiếp trên máy nén khí, cụm lọc điều áp, xi lanh và các cơ cấu tự động hóa.

• Nhà máy và dây chuyền sản xuất: Điều khiển lưu lượng khí cấp cho các trạm gia công, robot công nghiệp và máy đóng gói.

• Hệ thống HVAC và tiện ích: Kiểm soát dòng khí kỹ thuật hoặc điều phối áp lực mạng lưới phân phối trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Van Điều khiển Khí

• Chọn van chỉ dựa trên kích thước đường kính ống mà bỏ qua thông số lưu lượng dòng.

• Không xác định rõ loại khí dẫn đến chọn sai vật liệu thân van và gioăng làm kín.

• Bỏ qua định mức áp suất (pressure rating) gây nguy cơ mất an toàn nổ áp lực.

• Lắp đặt ngược hướng dòng chảy khiến hiệu suất van bị triệt tiêu hoàn toàn.

• Ham rẻ chọn sản phẩm kém chất lượng dẫn đến rò rỉ khí nén và tốn kém chi phí bảo trì liên tục.

Cách Chọn Van Điều khiển Khí Phù Hợp (Quy Trình 6 Bước)

1. Xác định môi chất: Khí nén thông thường, khí gas hay các loại khí đặc biệt khác?

2. Xác định áp suất: Tính toán kỹ lưỡng áp suất đầu vào, đầu ra và giới hạn áp max.

3. Xác định lưu lượng: Đo lường chính xác nhu cầu lưu lượng tiêu thụ của thiết bị.

4. Xác định kích thước kết nối: Lựa chọn cỡ ren, mặt bích hoặc cổng kết nối phù hợp.

5. Chọn vật liệu: Dựa trên đặc tính hóa học của khí, nhiệt độ và môi trường xung quanh.

6. Xác định phương thức điều khiển: Vận hành thủ công bằng tay hay tích hợp điều khiển điện/khí nén tự động.

Checklist Lắp Đặt Và Sử Dụng Van Điều Khí

• Xác định đúng loại khí và môi chất hệ thống

• Kiểm tra thông số áp suất đầu vào và đầu ra

• Đối chiếu lưu lượng cần thiết cho thiết bị

• Kiểm tra kích thước và tiêu chuẩn cổng kết nối

• Rà soát vật liệu thân van và khả năng chịu nhiệt

• Định vị đúng hướng mũi tên dòng khí trên thân van

• Kiểm tra kỹ tình trạng gioăng, seal làm kín

• Làm sạch hoàn toàn đường ống trước khi lắp đặt

• Tiến hành test rò rỉ khí và khả năng đóng/mở sau khi hoàn thiện

Cách Xử Lý Khi Van Điều khiển Khí Bị Rò Khí Hoặc Hoạt Động Không Ổn Định

• Rò khí tại điểm kết nối: Kiểm tra lại mối ren, mặt bích, lực siết bu-lông và tình trạng của gioăng làm kín.

• Áp suất đầu ra không ổn định: Kiểm tra cụm van điều áp, nguồn cấp khí nén tổng, bộ lọc khí hoặc tình trạng mòn của seal bên trong.

• Lưu lượng khí yếu: Do chọn sai kích thước van, van bị nghẹt dị vật, bộ lọc bị bám bẩn hoặc áp suất nguồn cấp quá thấp.

• Van không đóng/mở được: Kiểm tra cơ cấu truyền động, tín hiệu điện từ (nếu có) hoặc áp suất điều khiển khí nén phụ trợ.

Câu Hỏi Thường Gặp Về Van Điều khiển Khí

1. Van điều khí là gì?

Van điều khiển khí là thiết bị cơ khí chuyên dụng dùng để kiểm soát dòng khí trong hệ thống thông qua các chức năng đóng/mở, điều chỉnh lưu lượng hoặc kiểm soát áp suất tùy theo thiết kế.

2. Van điều khiển khí dùng để làm gì?

Thiết bị này được ứng dụng rộng rãi để điều tiết tốc độ cơ cấu chấp hành, kiểm soát áp lực đầu ra, phân phối đường khí hoặc tự động hóa dây chuyền sản xuất.

3. Làm sao chọn đúng van điều khiển khí?

Bạn cần dựa vào các yếu tố cốt lõi: loại khí, dải áp suất làm việc, lưu lượng, nhiệt độ, kích thước kết nối, vật liệu và phương thức vận hành mong muốn.

4. Van điều khiển khí bị rò khí do đâu?

Nguyên nhân chủ yếu do gioăng làm kín bị lão hóa, mối nối lỏng lẻo, ren bị lỗi, lắp đặt sai kỹ thuật hoặc thiết bị đã xuống cấp sau thời gian dài sử dụng.

5. Van điều khiển khí có giống van điều áp không?

Không hoàn toàn. "Van điều khiển khí" là thuật ngữ chung chỉ các thiết bị kiểm soát dòng khí, trong khi van điều áp là dòng van chuyên biệt tập trung vào việc ổn định và giảm áp suất đầu ra.

Kết Luận: Chọn Đúng Van Điều khiển Khí Để Hệ Thống Hoạt Động Ổn Định

Lựa chọn thiết bị không nên chỉ dựa vào kích thước bề ngoài hay giá thành rẻ nhất. Một giải pháp van điều khí tối ưu đòi hỏi phải đồng bộ hóa hoàn hảo các yếu tố từ môi chất, áp suất, lưu lượng, nhiệt độ cho đến phương thức điều khiển. Đầu tư đúng thiết bị ngay từ đầu sẽ giúp doanh nghiệp loại bỏ hoàn toàn các sự cố rò rỉ, tối ưu hóa năng suất và tiết kiệm chi phí vận hành lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van điều khí
