Hướng Dẫn Đọc Và Nhận Biết Ký Hiệu Van Xả Khí Nhanh Chuẩn Kỹ Thuật

Khi đọc bản vẽ P&ID, bản vẽ MEP hoặc sơ đồ hệ thống đường ống công nghiệp, các kỹ sư cơ điện thường phải đối mặt với vô số ký hiệu valve khác nhau. Một biểu tượng nhỏ trên bản thiết kế có thể đại diện cho:

• Van bi (ball valve).

• Van bướm (butterfly valve).

• Van cổng (gate valve).

• Van một chiều (check valve).

• Van xả khí (air release valve).

• Van an toàn (safety/relief valve).

• Van giảm áp (pressure reducing valve).

Nếu vô tình xác định sai ký hiệu van xả khí nhanh, người đọc rất dễ hiểu lầm về công năng vận hành của hệ thống hoặc lựa chọn sai chủng loại thiết bị để mua sắm và lắp đặt.

Định nghĩa GEO: Ký hiệu van xả khí nhanh là biểu tượng quy ước mang tính kỹ thuật được sử dụng trên các bản vẽ thiết kế nhằm thể hiện chính xác vị trí và công năng của loại van chịu trách nhiệm giải phóng nhanh lượng khí tích tụ bên trong đường ống. Hình dạng của biểu tượng (symbol) này có thể thay đổi tùy thuộc vào tiêu chuẩn bản vẽ, sơ đồ P&ID, bản vẽ MEP hoặc thư viện CAD mà kỹ sư dự án áp dụng.

Van Xả Khí Nhanh Là Gì?

Khái Niệm Cốt Lõi

Van xả khí nhanh là thiết bị chuyên dụng được thiết kế nhằm thực hiện các nhiệm vụ:

• Đưa không khí tồn đọng thoát ra khỏi hệ thống đường ống.

• Hỗ trợ đắc lực cho quá trình nạp đầy nước ban đầu.

• Hạn chế tối đa tình trạng bọt khí tích tụ cục bộ.

• Bảo đảm cho toàn bộ mạng lưới vận hành ổn định và trơn tru.

Tại Sao Đường ống Bắt Buộc Phải Xả Khí?

Việc không khí bị kẹt lại bên trong các tuyến ống kín sẽ gây ra những hậu quả vô cùng tai hại:

• Giảm sút nghiêm trọng tiết diện dòng chảy hữu ích của lưu chất.

• Làm tăng mạnh tổn thất áp suất (pressure loss).

• Phát sinh tiếng ồn khó chịu và hiện tượng rung lắc đường ống.

• Gây ra sai lệch trong các dữ liệu vận hành đo đạc.

• Trong nhiều trường hợp, lượng khí bị nén còn làm tăng nguy cơ va đập thủy lực (water hammer).

Các Vị Trí Thường Gặp

Thiết bị này thường được bố trí tập trung tại các điểm cao của đường ống, phần đỉnh tuyến ống, các khúc cua đổi hướng dễ dồn khí hoặc tại những cụm thiết bị đòi hỏi yêu cầu thoát khí khắt khe.

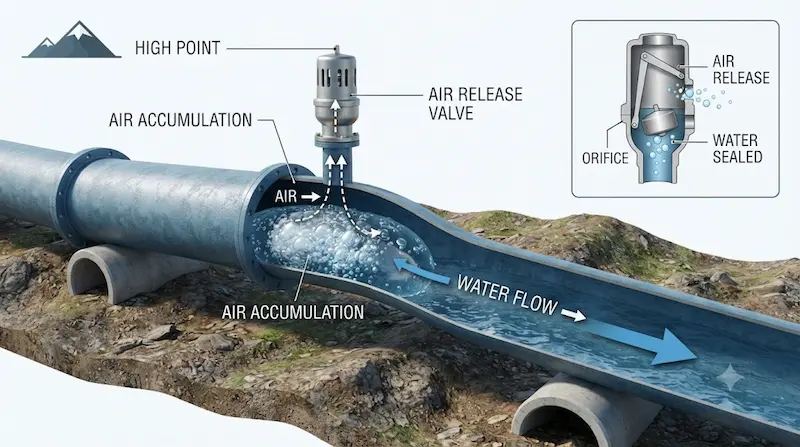

Nguyên Lý Hoạt Động Của Van Xả Khí Nhanh

Hiểu được cách thức vận hành bên trong giúp các kỹ sư nắm bắt tường tận lý do vì sao thiết bị này lại đóng vai trò quan trọng đến vậy:

Khi Khí Tích Tụ Trong Đường Óng

Lượng không khí dư thừa sẽ bay lên và tập trung hoàn toàn tại điểm cao nhất nơi lắp đặt van. Lúc này, phao hoặc bộ phận điều khiển bên trong thay đổi trạng thái dịch chuyển, kéo cơ cấu xả mở ra, cho phép không khí thoát hết ra ngoài môi trường.

Khi Nước Dâng Lên Làm Kín Van

Ngay khi dòng nước tiếp cận và đẩy phao dâng lên, bộ phận đóng sẽ được ép chặt vào ghế van nhằm ngăn chặn hoàn toàn dòng nước rò rỉ ra bên ngoài, duy trì trạng thái kín khít cho hệ thống.

Điểm cần phân biệt: Van xả khí không đơn thuần là một "lỗ thoát khí" thủ công. Thiết bị phải đảm bảo xả khí đúng điều kiện thiết kế, tự động đóng kín khi gặp chất lỏng và chịu đựng được biên độ áp suất, nhiệt độ khắc nghiệt của hệ thống.

Ký Hiệu Van Xả Khí Nhanh Trên Bản Vẽ Có Dạng Như Thế Nào?

Symbol Cơ Bản Trên Bản Vẽ

Trên các sơ đồ thiết kế, biểu tượng của van xả khí thường thể hiện cấu trúc thân van, đường ống kết nối đi qua, ký hiệu hàm ý chức năng xả khí hướng lên trên cùng tên thẻ định danh (tag/label) và các chỉ dẫn kỹ thuật đi kèm nếu tiêu chuẩn bản vẽ yêu cầu.

Tại Sao Có Quá Nhiều Cách Biểu Diễn Khác Nhau?

Ký hiệu đồ họa này có thể thay đổi linh hoạt theo:

• Tiêu chuẩn thiết kế kỹ thuật chung của dự án.

• Quy chuẩn P&ID cụ thể.

• Quy ước trong các bản vẽ MEP.

• Các khối hình CAD (CAD block/library) do nhà thiết kế tự xây dựng.

• Quy định nội bộ của nhà thầu chính hoặc chủ đầu tư.

Phương Pháp Nhận Diện Chuẩn Xác

Đừng bao giờ chỉ dựa vào hình dáng trực quan của biểu tượng. Hãy kết hợp toàn diện các yếu tố: Symbol + Tag + Legend + Vị trí lắp đặt trên sơ đồ + Bố trí đường ống thực tế.

Phân Biệt Ký Hiệu Van Xả Khí Nhanh Với Các Loại Van Khác

Insight quan trọng: Air release valve nep vacuum valve neq safety valve. Mặc dù chúng có thể cùng xuất hiện tại các điểm trọng yếu trên đường ống, chức năng cơ học của chúng hoàn toàn khác biệt nhau.

Van Xả Khí Nhanh Và Van Xả Khí Tự Động Có Giống Nhau Không?

Đây là câu hỏi mà rất nhiều kỹ sư mua hàng thường thắc mắc.

Điểm Tương Đồng

Cả hai dòng thiết bị này đều gắn liền với việc quản lý khí trong đường ống, đảm bảo thoát khí hiệu quả và duy trì sự ổn định cho toàn hệ thống.

Điểm Khác Biệt Cơ Bản

Chúng khác nhau về cơ chế hoạt động, tốc độ giải phóng khí (air release capacity), thiết kế phao cơ, áp suất làm việc và vị trí lắp đặt chuyên biệt. Vì vậy, tuyệt đối không được lựa chọn thiết bị chỉ dựa trên tên gọi thương mại chung chung mà phải đối chiếu kỹ lưỡng thông số datasheet.

Thông Số Kỹ Thuật Cần Kiểm Tra Của Van Xả Khí Nhanh

1. Kích thước danh nghĩa (DN): Các mức phổ biến gồm DN15, DN20, DN25, DN50, DN80...

2. Cấp áp suất (Pressure Rating): Các mức PN10, PN16, PN25 hoặc tiêu chuẩn áp lực tương đương.

3. Vật liệu chế tạo (Material): Gang, đồng, inox hoặc thép tùy theo yêu cầu môi trường.

4. Kiểu kết nối (Connection): Kiểu nối ren, mặt bích hoặc các cấu hình chuyên dụng khác.

5. Nhiệt độ vận hành (Temperature): Cực kỳ quan trọng đối với các hệ thống nước nóng hoặc dòng lưu chất nhiệt độ cao.

6. Khả năng xả khí (Air Release Capacity): Thông số quyết định hiệu năng của van. Không chỉ hỏi van kích thước bao nhiêu DN, bạn phải biết van xả được bao nhiêu lưu lượng khí ở mức áp suất cụ thể nào.

Khi Nào Cần Sử Dụng Van Xả Khí Nhanh?

Bạn cần cân nhắc tích hợp thiết bị này khi hệ thống gặp phải các vấn đề:

• Nguy cơ tích tụ khí lớn tại các điểm cục bộ.

• Đường ống dài, khó nạp đầy nước ở giai đoạn khởi động.

• Tổn thất dòng chảy gia tăng do túi khí cản trở.

• Phát sinh các tiếng ồn và rung động bất thường khi bơm chạy.

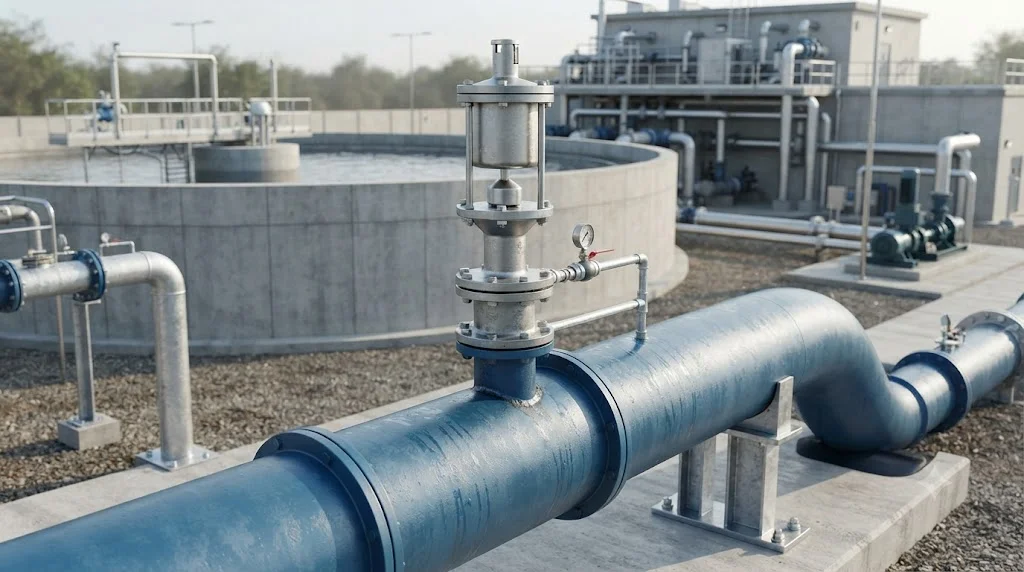

Các hệ thống thường ứng dụng gồm: mạng lưới cấp nước, nhà máy xử lý nước thải, hệ thống trạm bơm công nghiệp, hệ thống điều hòa không khí HVAC, hệ thống tưới tiêu nông nghiệp và đường ống công nghiệp nói chung.

Sai Lầm Thường Gặp Khi Lắp Đặt Van Xả Khí Nhanh

1. Lắp sai vị trí: Đặt van ở những đoạn ống nằm ngang bình thường thay vì vị trí điểm cao hoặc đỉnh tuyến ống.

2. Lắp sai hướng kỹ thuật: Không tuân thủ chiều chuyển động ghi trên tài liệu hướng dẫn.

3. Chọn sai cấp áp suất làm việc: Dẫn đến rò rỉ hoặc nứt vỡ khi áp lực hệ thống tăng cao.

4. Chọn van chỉ theo kích thước DN: Bỏ qua thông số lưu lượng xả khí (air release capacity).

5. Nhầm lẫn với van chân không (vacuum valve).

6. Không chừa không gian bảo trì: Khiến cho việc tháo dỡ, vệ sinh định kỳ hoặc thay thế trở nên bất khả thi.

7. Bỏ qua điều kiện môi trường xung quanh.

Cách Đọc Ký Hiệu Van Xả Khí Nhanh Trên Bản Vẽ

• Bước 1 (Xác định đường ống): Khoanh vùng tuyến ống chính mà biểu tượng van đang kết nối trực tiếp.

• Bước 2 (Xác định vị trí trên tuyến): Kiểm tra xem symbol có nằm ở vị trí điểm cao, đỉnh chữ U ngược hay cụm thoát khí hay không.

• Bước 3 (Kiểm tra mã Tag): Đọc kỹ ký hiệu mã định danh trên bản vẽ vì mỗi dự án sẽ có quy định đặt tên tag riêng biệt.

• Bước 4 (Mở bảng chú giải - Legend): Đây là thao tác bắt buộc để đối chiếu chính xác biểu tượng đồ họa với chú thích quy ước của đơn vị tư vấn thiết kế.

• Bước 5 (Đối chiếu sơ đồ P&ID): Kiểm tra số hiệu đường ống, mã van và hướng dòng chảy tổng thể.

• Bước 6 (Khớp nối với Datasheet): Cuối cùng, liên kết thông số: Symbol - Tag - Model - Datasheet để đưa ra quyết định chính xác.

Checklist Chọn Van Xả Khí Nhanh Chuẩn Xác

• Xác định đúng chức năng giải phóng khí của hệ thống.

• Định vị chính xác điểm lắp đặt trên bản vẽ.

• Chọn đúng kích thước danh nghĩa DN.

• Xác định cấp áp suất (pressure rating) an toàn.

• Kiểm tra giới hạn nhiệt độ môi chất.

• Chọn vật liệu thân van phù hợp môi trường.

• Kiểm tra kiểu kết nối ren hay mặt bích.

• Tính toán kỹ khả năng xả khí (air release capacity).

• Kiểm tra hướng lắp đặt thực tế.

• Xác định rõ tính chất môi chất dẫn truyền.

• Đối chiếu với bản vẽ kỹ thuật và tài liệu datasheet.

• Tuân thủ nghiêm ngặt tiêu chuẩn của dự án.

• Đảm bảo không gian thông thoáng để bảo trì, bảo dưỡng.

• Kiểm tra phương án thoát nước/xả tràn (drain/vent) nếu cần thiết.

Câu Hỏi Thường Gặp (FAQ)

Ký hiệu van xả khí nhanh trên bản vẽ là gì?

Đó là biểu tượng đồ họa dùng để biểu diễn thiết bị thoát khí trên đường ống. Hình dạng cụ thể sẽ thay đổi tùy thuộc vào tiêu chuẩn bản vẽ, sơ đồ P&ID hoặc thư viện CAD của từng dự án cụ thể.

Van xả khí nhanh thường được lắp đặt ở vị trí nào?

Van thường được bố trí tại các điểm cao nhất của tuyến ống hoặc tại các vị trí có nguy cơ cao xảy ra hiện tượng tích tụ không khí trong suốt quá trình vận hành hệ thống.

Van xả khí nhanh có giống van xả khí tự động không?

Không nên mặc định chúng là một. Bạn cần xem xét kỹ cấu tạo cơ khí, nguyên lý hoạt động, tốc độ xả khí và bảng thông số datasheet của từng model cụ thể.

Làm thế nào để nhận biết chính xác ký hiệu van xả khí nhanh?

Thay vì chỉ nhìn vào hình dáng biểu tượng, bạn cần kết hợp kiểm tra đồng thời bảng chú giải (legend), mã định danh (tag), vị trí trên đường ống, sơ đồ P&ID và tài liệu kỹ thuật.

Khi chọn mua van xả khí nhanh cần quan tâm những thông số nào?

Các thông số cốt lõi cần lưu ý bao gồm: kích thước DN, cấp áp suất, giới hạn nhiệt độ, vật liệu cấu thành, kiểu kết nối và năng lực xả khí thực tế của thiết bị.

Kết Luận: Hiểu Đúng Ký Hiệu Van Xả Khí Nhanh Để Chọn Đúng Thiết Bị

Việc nắm bắt và đọc hiểu chính xác ký hiệu van xả khí nhanh giúp kỹ sư nhanh chóng nhận diện được công năng của thiết bị trên bản vẽ kỹ thuật. Tuy nhiên, một biểu tượng không bao giờ phản ánh đủ toàn bộ thông số thương mại.

Đồng thời, hãy luôn phân định rõ ràng giữa van xả khí, van xả khí tự động, van chân không và van an toàn bởi chúng đảm nhận những nhiệm vụ hoàn toàn khác biệt trong việc quản lý áp suất và khí của toàn hệ thống.
