Van 1 Chiều Chữ T Là Gì? Cẩm Nang Lựa Chọn Và Ứng Dụng Chuẩn Kỹ Thuật

Trong các hệ thống đường ống hiện đại, dòng chất lỏng đôi khi có thể bị chảy ngược khi máy bơm đột ngột dừng hoạt động, áp suất hệ thống thay đổi hoặc khi xuất hiện chênh lệch áp suất giữa các nhánh mạng lưới. Hiện tượng này để lại những hệ lụy nặng nề:

• Tụt áp hệ thống.

• Dòng chảy ngược gây tổn hại cánh quạt bơm.

• Gây ra hiện tượng va đập thủy lực (water hammer).

• Nhiễm chéo nguồn dòng chảy giữa các nhánh.

• Ảnh hưởng nghiêm trọng đến các thiết bị phía trước và sau van.

Đây chính là lý do cốt lõi các hệ thống đường ống bắt buộc phải trang bị van một chiều. Tuy nhiên, khi tìm kiếm các giải pháp như van 1 chiều chữ T, người dùng đôi khi có thể đang nhầm lẫn giữa hình dáng thân van bên ngoài với công năng thực tế của thiết bị. Bài viết này sẽ phân tích chi tiết bản chất, cấu tạo và cách chọn mua đúng chuẩn kỹ thuật để tối ưu hóa hiệu suất hệ thống của bạn.

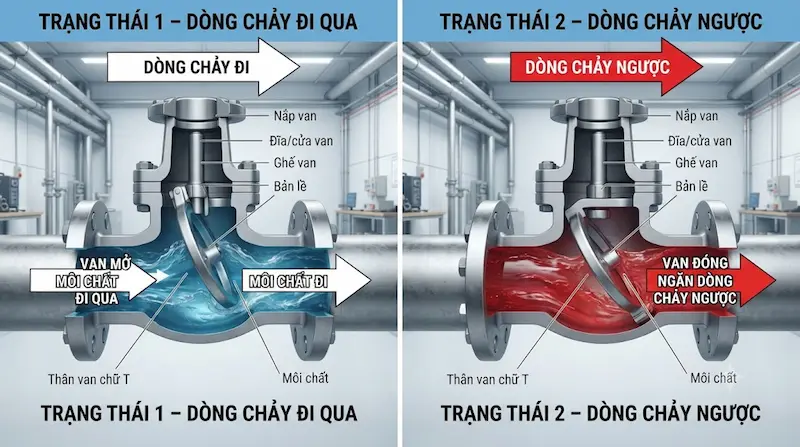

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van 1 Chiều Chữ T

Mỗi thiết bị kiểm soát dòng chảy đều vận hành dựa trên định luật vật lý về chênh lệch áp suất và hướng chảy. Đối với các dòng van 1 chiều chữ T, cơ chế hoạt động được chia thành các trạng thái rõ rệt:

Khi Dòng Chảy Đi Đúng Hướng

Áp suất dòng lưu chất ở đầu vào tác động trực tiếp lên bộ phận đóng/mở (đĩa van hoặc lõi van). Khi lực đẩy này chiến thắng sức cản, van sẽ tự động mở ra, cho phép môi chất lưu thông qua thân van một cách thông suốt.

Khi Dòng Chảy Đảo Chiều

Ngay khi áp suất phía sau van tăng cao hoặc dòng nước có xu hướng quay ngược trở lại, áp lực này lập tức ép bộ phận đóng/mở trở về vị trí ghế van (seat), khít chặt lại và ngăn chặn hoàn toàn không cho dòng chất lỏng chảy ngược về nguồn.

Các Bộ Phận Cơ Bản

Tùy thuộc vào model thực tế, cấu trúc của van thường bao gồm:

• Thân van (Valve body).

• Đĩa van / Lõi van (Disc/poppet).

• Lò xo trợ lực (Spring đối với dòng spring-loaded).

• Ghế van (Seat).

• Nắp van (Cover).

• Kiểu kết nối (Connection).

• Gioăng làm kín (Seal/gasket).

Giải thích tại sao: Van một chiều hoạt động hoàn toàn tự động dựa vào chênh áp và hướng dòng mà không cần sự can thiệp đóng mở thủ công của con người trong quá trình vận hành thông thường.

Van 1 Chiều Chữ T Khác Gì Với Van Một Chiều Thông Thường?

Do tên gọi mang tính mô tả hình dáng bên ngoài, nhiều kỹ sư hoặc nhà thầu thường băn khoăn về sự khác biệt giữa dòng van này với các chủng loại thông thường:

Insight quan trọng: Chữ T không đồng nghĩa với van 3 ngả. Van một chiều (kể cả dạng chữ T) chỉ thực hiện một nhiệm vụ duy nhất là kiểm soát một chiều dòng chảy, trong khi van 3 ngả có nhiệm vụ phân phối hoặc chuyển hướng dòng chảy sang các nhánh khác nhau.

Phân Loại Van 1 Chiều Chữ T Phổ Biến

Để lựa chọn chính xác thiết bị cho hệ thống, việc phân loại theo cơ chế đóng/mở và kiểu kết nối là tiêu chuẩn khoa học nhất:

Phân Loại Theo Cơ Chế Đóng/Mở

• Dạng lá lật (Swing check): Đĩa van chuyển động xoay quanh một bản lề cố định. Ưu điểm là cấu trúc đơn giản, phù hợp nhiều đường ống, tuy nhiên cần kiểm soát tốc độ dòng để tránh hiện tượng va đập thủy lực (water hammer).

• Dạng lò xo (Spring check): Đĩa/lõi van được cố định và hỗ trợ bằng lực đàn hồi của lò xo. Van có khả năng đóng cực nhanh và lắp đặt được theo nhiều phương hướng khác nhau tùy thiết kế.

• Dạng nâng (Lift check): Đĩa van chuyển động tịnh tiến theo phương trục thẳng đứng, đáp ứng các tiêu chuẩn kỹ thuật khắt khe.

Phân Loại Theo Kiểu Kết Nối

• Kết nối ren trong / ren ngoài.

• Kết nối mặt bích (Flanged).

• Kết nối hàn hoặc các dạng kết nối đặc thù khác.

Các Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn Van một  Chiều Chữ T

Việc nắm bắt các thông số kỹ thuật thương mại là chìa khóa quyết định sự thành công của gói thầu thiết bị:

1. Kích thước DN: Các mức phổ biến gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100...

2. Pressure Rating: Cần kiểm tra kỹ định mức PN, áp suất làm việc tối đa (working pressure) và biểu đồ tương quan nhiệt độ - áp suất.

3. Vật liệu chế tạo: Bao gồm đồng, inox (SUS304, SUS316), gang xám, thép carbon hoặc nhựa kỹ thuật tùy thuộc vào môi chất.

4. Kiểu kết nối: Ren, mặt bích hay hàn.

5. Môi chất vận chuyển: Nước sạch, nước nóng, khí nén, dầu hoặc hóa chất chuyên dụng.

6. Nhiệt độ làm việc: Nhiệt độ cao có thể làm suy giảm nghiêm trọng độ bền của gioăng làm kín (seal/seat) và khả năng chịu áp của thân van.

7. Chiều dòng chảy (Flow Direction): Thông số sống còn. Bắt buộc phải quan sát kỹ mũi tên chỉ hướng dòng chảy trên thân van trước khi thi công lắp đặt.

Van một Chiều Chữ T Bằng Đồng, Inox Và Gang – Nên Chọn Loại Nào?

Van Đồng (Brass / Bronze)

• Ứng dụng: Hệ thống cấp nước sạch, dân dụng và các đường ống tiện ích phụ trợ.

• Ưu điểm: Dễ gia công, kích thước gọn nhẹ và chi phí đầu tư rất dễ tiếp cận.

Van Inox (Stainless Steel)

• Ứng dụng: Môi trường làm việc khắc nghiệt đòi hỏi khả năng chống ăn mòn cao hoặc các tiêu chuẩn vệ sinh nghiêm ngặt.

• Chủng loại: Thường gặp SUS304 hoặc SUS316, tuy nhiên cần kiểm tra kỹ tính tương thích hóa học với môi chất thực tế.

Van Gang (Cast Iron / Ductile Iron)

• Ứng dụng: Các tuyến ống công nghiệp quy mô lớn, hệ thống cấp thoát nước đô thị và trạm bơm công suất cao.

Kết luận chuyên gia: Không có vật liệu nào là tốt nhất cho mọi trường hợp. Vật liệu hoàn hảo là sự kết hợp tối ưu giữa môi chất, áp suất, nhiệt độ, ngân sách và yêu cầu kỹ thuật của dự án.

Ưu Điểm Và Hạn Chế Của Van 1 Chiều Chữ T

Ưu Điểm Nổi Bật

• Tự động ngăn chặn tuyệt đối dòng chảy ngược mà không cần tác động thủ công.

• Bảo vệ toàn diện máy bơm và các thiết bị nhạy cảm phía sau.

• Đa dạng về kích thước, vật liệu và phương thức lắp đặt.

Hạn Chế Cần Lưu Ý

• Có thể gây ra tổn thất áp suất (pressure loss) nhất định dọc theo đường ống.

• Một số dòng van lò xo yêu cầu một lực chênh áp tối thiểu (cracking pressure) mới có thể thắng lực lò xo để mở van.

• Nếu lắp ngược chiều, van sẽ làm tê liệt hoàn toàn hệ thống.

Giải thích tại sao: Thông số cracking pressure đặc biệt quan trọng nếu hệ thống của bạn sử dụng máy bơm công suất nhỏ, áp suất thấp hoặc lưu lượng dòng chảy yếu.

So Sánh Van một Chiều Chữ T Với Van Lò Xo Và Van 3 Ngả

* Lưu ý: Hình dáng "chữ T" cần được đối chiếu trực tiếp qua model sản phẩm vì đây không phải là một tiêu chuẩn phân loại độc lập duy nhất của dòng check valve.

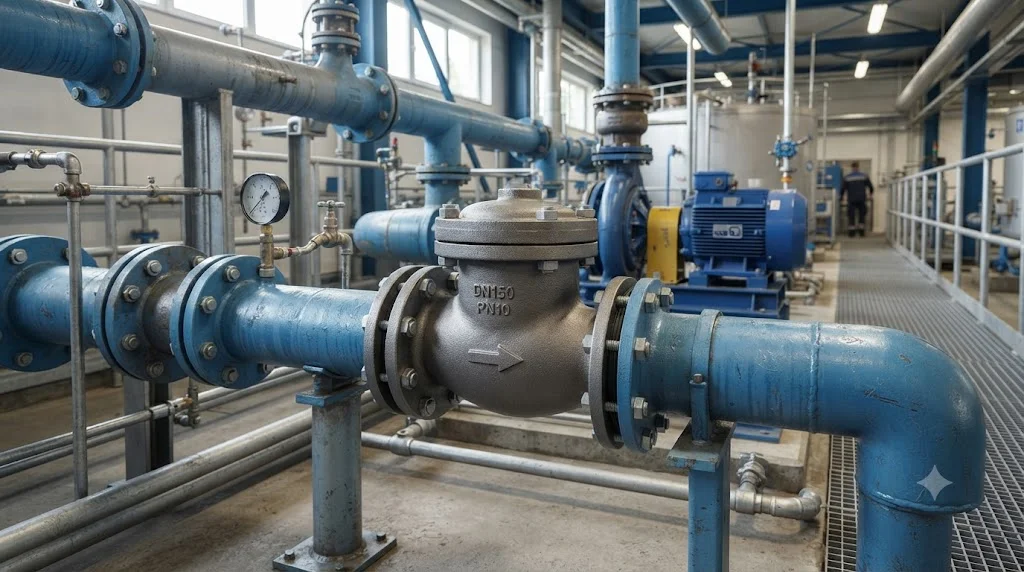

Ứng Dụng Thực Tế Của Van một Chiều Chữ T

• Hệ thống cấp nước: Ngăn chặn hiện tượng nước chảy ngược về bể chứa hoặc nguồn cấp khi trạm bơm ngừng chạy.

• Hệ thống bơm công nghiệp: Lắp đặt ở các vị trí chiến lược để bảo vệ cánh bơm, chống sốc áp và duy trì trạng thái ổn định cho đường ống.

• Hệ thống HVAC: Ứng dụng trong các mạch nước lạnh (chilled water) hoặc mạng lưới nước nóng trung tâm.

• Đường ống công nghiệp đa nhánh: Ngăn dòng lưu chất từ nhánh này rò rỉ ngược sang nhánh vận hành khác.

Khi Nào Cần Sử Dụng Van một Chiều Chữ T?

Bạn nên cân nhắc tích hợp thiết bị này vào bản vẽ khi:

• Hệ thống có nguy cơ xuất hiện hiện tượng đảo chiều dòng chảy.

• Mạng lưới đường ống kết nối nhiều nguồn bơm hoặc nhiều nhánh phân phối.

• Cần bảo vệ tuyệt đối các thiết bị đo đạc và máy móc giá trị cao.

Tránh sử dụng nếu mục đích của bạn là phân chia hoặc điều hướng dòng chảy sang các ngả khác. Trong trường hợp đó, bạn cần sử dụng phụ kiện tê hướng dòng (tee fitting) hoặc van 3 ngả chuyên dụng.

Sai Lầm Thường Gặp Khi Sử Dụng Van 1 Chiều Chữ T

1. Lắp ngược chiều dòng chảy: Khiến van bị nghẽn, không mở được hoặc mất hoàn toàn tính năng bảo vệ.

2. Nhầm lẫn check valve với van 3 ngả: Sai lầm nghiêm trọng về công năng vận hành hệ thống.

3. Bỏ qua tổn thất áp suất (pressure loss): Làm giảm lưu lượng thiết kế của toàn tuyến ống.

4. Không kiểm tra áp suất mở (cracking pressure): Lắp van có lực lò xo quá cứng cho hệ thống bơm áp lực thấp.

5. Chọn sai vật liệu chế tạo: Dẫn đến hiện tượng ăn mòn nhanh chóng khi dẫn hóa chất hoặc nước nóng.

6. Bỏ qua không gian bảo trì: Lắp đặt van ở vị trí quá chật hẹp, không thể tháo dỡ kiểm tra định kỳ.

Hướng Dẫn Cách Chọn Van một Chiều Chữ T Phù Hợp

Hãy áp dụng quy trình 8 bước tiêu chuẩn sau đây để chọn thiết bị tối ưu:

• Bước 1 (Xác định chức năng): Chống dòng ngược, chia dòng hay chuyển hướng? (Nếu chống dòng ngược chọn check valve).

• Bước 2 (Xác định môi chất): Nước, khí nén, dầu hay hóa chất ăn mòn.

• Bước 3 (Xác định kích thước DN): Lựa chọn chuẩn xác theo đường kính ống (DN15, DN20, DN50...).

• Bước 4 (Xác định áp suất): Kiểm tra áp suất vận hành và định mức PN của hệ thống.

• Bước 5 (Xác định nhiệt độ): Yếu tố then chốt với các dây chuyền hơi nóng, nước nóng hoặc dầu nóng.

• Bước 6 (Chọn vật liệu): Đồng, inox, gang hay thép tùy theo môi trường làm việc.

• Bước 7 (Kiểm tra kết nối): Ren trong, mặt bích hoặc hàn đối đầu.

• Bước 8 (Kiểm tra chiều dòng): Đối chiếu ký hiệu mũi tên trên thân van trước khi lắp ráp.

Checklist Lắp Đặt Và Sử Dụng Van một Chiều Chữ T

• Đã chọn đúng model và chủng loại sản phẩm.

• Kích thước danh nghĩa DN khớp hoàn toàn với đường ống.

• Cấp áp suất (Pressure rating) đáp ứng an toàn cho hệ thống.

• Vật liệu chế tạo tương thích tuyệt đối với môi chất.

• Kiểu kết nối chuẩn xác với tiêu chuẩn ống hiện hữu.

• Giới hạn nhiệt độ vận hành nằm trong vùng thiết kế.

• Hướng mũi tên dòng chảy trên thân van trùng khớp với chiều thực tế.

• Đã làm sạch toàn bộ mạt hàn, rác thải trong đường ống trước khi lắp.

• Không để cặn bẩn kẹt vào bề mặt ghế van (seat).

• Không siết ren quá lực gây nứt vỡ thân van.

• Kiểm tra kỹ độ kín khít và rò rỉ sau khi đưa vào vận hành.

• Theo dõi sát sao các tiếng ồn hoặc rung động bất thường ban đầu.

• Lên lịch kiểm tra định kỳ đối với các hệ thống chạy liên tục.

Câu Hỏi Thường Gặp (FAQ)

Van 1 chiều chữ T là gì?

Van một chiều chữ T là cách gọi mô tả dòng van một chiều có thiết kế phần thân hoặc kết nối mang hình dáng chữ T. Chức năng chính của thiết bị là cho phép chất lỏng lưu thông theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược lại.

Van một chiều chữ T có phải là van 3 ngả không?

Không nhất thiết. Van một chiều tập trung hoàn toàn vào nhiệm vụ chống dòng chảy ngược, trong khi van 3 ngả được thiết kế để phân phối hoặc chuyển hướng dòng chảy. Cần kiểm tra kỹ thông số model thực tế để xác định đúng cấu tạo.

Van một chiều chữ T lắp theo chiều nào?

Van bắt buộc phải được lắp đặt sao cho hướng mũi tên in nổi trên thân van trùng khớp hoàn toàn với chiều chuyển động thực tế của dòng lưu chất. Lắp ngược chiều sẽ làm van mất tác dụng.

Van một  chiều chữ T dùng cho nước nóng được không?

Có thể, miễn là model sản phẩm được nhà sản xuất thiết kế chuyên dụng cho dải nhiệt độ cao. Bạn cần kiểm tra kỹ vật liệu thân, vật liệu gioăng làm kín, áp suất và giới hạn nhiệt độ trước khi sử dụng.

Chọn van một chiều chữ T dựa trên các tiêu chí nào?

Cần đánh giá toàn diện các yếu tố gồm môi chất, kích thước DN, lưu lượng, áp suất, nhiệt độ, chất liệu thân van, kiểu kết nối và định hướng dòng chảy trước khi đưa ra quyết định mua sắm.

Kết Luận: Chọn Đúng Chức Năng Trước Khi Chọn Sản Phẩm

Điểm cốt lõi quan trọng nhất khi triển khai thiết bị này là đừng lựa chọn van chỉ vì hình dáng bên ngoài giống chữ T. Hãy xác định rõ chức năng thực sự mà hệ thống đang cần:

• Nếu hệ thống cần ngăn chặn dòng chảy ngược, hãy lựa chọn dòng check valve phù hợp.

• Nếu hệ thống cần phân chia hoặc chuyển hướng dòng chảy, hãy cân nhắc sử dụng phụ kiện tê nối ống hoặc van 3 ngả.

Sau khi đã xác định đúng chức năng, tiếp tục tối ưu hóa theo chuỗi thông số: DN → Pressure → Temperature → Material → Connection → Flow direction → Application.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 chiều chữ t
