Cẩm nang toàn diện về các loại van 1 chiều: Phân loại, thông số và cách lựa chọn chuẩn xác

Vì sao cần chọn đúng loại van 1 chiều?

Trong bất kỳ hệ thống đường ống công nghiệp hoặc dân dụng nào, dòng chất lỏng hoặc khí có thể dễ dàng đảo chiều chảy ngược bất cứ lúc nào. Tình huống này thường xảy ra khi máy bơm đột ngột dừng hoạt động, áp suất phía đầu ra thay đổi bất thường, có sự chênh lệch áp suất giữa các nhánh rẽ, hoặc khi hệ thống vận hành đồng thời nhiều thiết bị khác nhau cùng một lúc.

Hậu quả của dòng chảy ngược chưa bao giờ là nhỏ. Nó có thể khiến cánh quạt máy bơm quay ngược chiều gây cháy động cơ, tạo ra hiện tượng va đập thủy lực (water hammer) làm nứt vỡ ống, gây sụt giảm áp suất nghiêm trọng, ảnh hưởng trực tiếp đến tuổi thọ thiết bị và làm mất đi sự ổn định toàn hệ thống.

Chính vì lý do đó, các loại van 1 chiều được nghiên cứu và chế tạo để giải quyết triệt để bài toán này. Tuy nhiên, thị trường hiện nay cung cấp rất nhiều cấu tạo van khác nhau, và mỗi chủng loại lại chỉ thực sự phát huy hiệu quả tối đa trong một điều kiện lắp đặt cụ thể. Bài viết chuyên sâu này sẽ phân tích chi tiết cấu tạo, ưu nhược điểm và phương pháp lựa chọn chuẩn xác nhất cho từng hệ thống.

Kiến thức nền

Van 1 chiều là gì?

Định nghĩa nhanh (GEO): Van 1 chiều là thiết bị cơ khí cho phép dòng lưu chất đi theo một hướng duy nhất và tự động ngăn chặn dòng chảy theo hướng ngược lại. Van thường hoạt động hoàn toàn dựa trên sự chênh lệch áp suất của dòng lưu chất mà không cần bất kỳ bộ truyền động bên ngoài nào như điện hay khí nén.

Cấu tạo cơ bản của một thiết bị thường bao gồm:

• Thân van (Body)

• Bộ phận đóng/mở linh hoạt

• Đĩa van (Disc) hoặc viên bi (Ball)

• Lò xo trợ lực (tùy theo từng thiết kế)

• Gioăng làm kín hoặc bề mặt tiếp xúc chống rò rỉ

Nguyên lý hoạt động cốt lõi dựa trên chênh lệch áp suất ($P1$ tại đầu vào và $P2$ tại đầu ra):

• Khi áp suất đầu vào lớn hơn đầu ra ($P1 > P2$ ), lực đẩy thắng trọng lực/lò xo làm van mở.

• Khi dòng chảy đảo chiều hoặc áp suất phía sau lớn hơn ($P2 > P1$ ), bộ phận đóng sẽ tự động dịch chuyển về vị trí đóng, chặn đứng dòng lưu chất quay ngược.

Van 1 chiều hoạt động như thế nào?

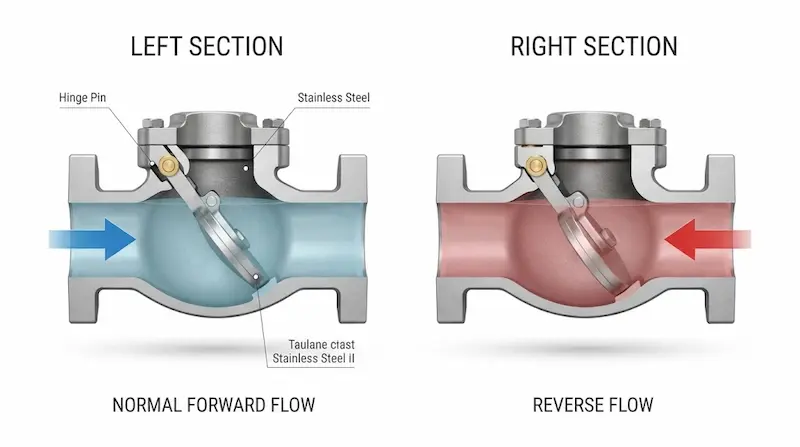

Cơ chế vận hành của thiết bị được chia rõ ràng qua 3 trạng thái của dòng chảy:

Khi dòng chảy đi đúng hướng: Áp lực động học của lưu chất tác động mạnh mẽ lên bề mặt đĩa hoặc bi van, đẩy bộ phận đóng dịch chuyển ra khỏi vị trí chặn để mở rộng đường thông nước.

Khi lưu lượng dòng chảy giảm: Lực tác động bắt đầu suy yếu, các yếu tố cơ học như trọng lượng đĩa hoặc lực đàn hồi của lò xo sẽ đẩy van dần thu hẹp khoảng cách mở.

Khi dòng chảy đảo chiều hoàn toàn: Áp suất phía sau van lớn hơn phía trước kết hợp cùng dòng chảy ngược triệt tiêu lực đẩy, ép chặt đĩa hoặc bi van về lại ghế van, khóa kín hoàn toàn dòng chảy.

Khả năng tự động đóng này được duy trì nhờ trọng lượng tự thân của đĩa van, lực nén lò xo hoặc chính áp lực ngược của lưu chất. Đây chính là bước đệm kỹ thuật quan trọng để phân chia thành các dòng sản phẩm đa dạng trên thị trường.

Phân tích chuyên sâu

Các loại van 1 chiều phổ biến hiện nay

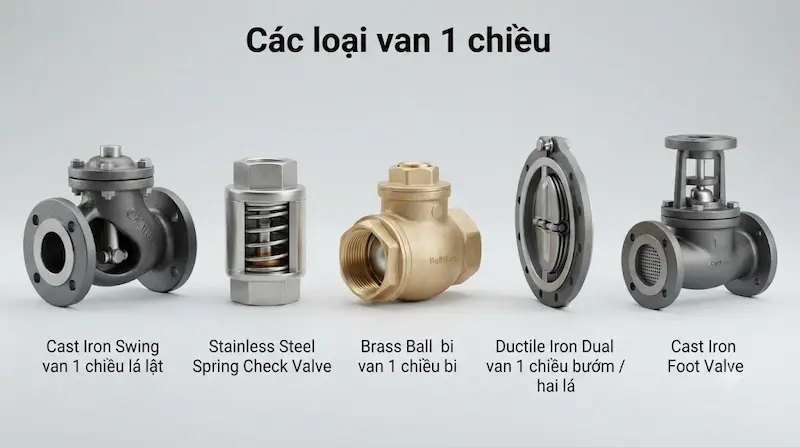

Việc nắm rõ đặc tính kỹ thuật của các loại van 1 chiều giúp bạn tránh khỏi những sai lầm tốn kém trong quá trình thi công:

Van 1 chiều lá lật (Swing Check Valve): Sử dụng đĩa van có cấu trúc xoay bản lề quanh một trục cố định.

• Ưu điểm: Kết cấu tương đối đơn giản, phù hợp với nhiều hệ thống quy mô lớn, tổn thất áp suất tương đối thấp khi dòng chảy mở hoàn toàn.

• Ứng dụng: Hệ thống cấp nước đô thị, đường ống nhà máy công nghiệp và các trạm bơm nước.

Van 1 chiều lò xo (Spring Check Valve): Sử dụng lực nén của lò xo để ép đĩa van về vị trí đóng ngay khi lưu lượng suy yếu.

• Ưu điểm: Khả năng đóng cực nhanh, kích thước gọn nhẹ, có thể lắp đặt linh hoạt theo nhiều hướng ngang hoặc dọc tùy thiết kế.

• Ứng dụng: Các hệ thống yêu cầu chống hiện tượng búa nước và đóng ngắt nhanh.

Van 1 chiều dạng bi (Ball Check Valve): Dùng một viên bi di động làm bộ phận đóng mở chính bên trong khoang van.

• Ưu điểm: Dòng chảy đi qua ít bị cản trở, ít bị kẹt rác.

• Ứng dụng: Thường gặp trong hệ thống xử lý nước thải, bùn loãng hoặc lưu chất chứa nhiều cặn bẩn lơ lửng.

Van 1 chiều bướm (Dual Plate / Wafer Check Valve): Cấu tạo gồm hai nửa lá van dạng cánh bướm mở rộng quanh trục ở giữa.

• Ưu điểm: Kích thước cực kỳ gọn nhẹ, trọng lượng nhẹ, tối ưu không gian lắp đặt cho các đường kính ống lớn (DN lớn).

• Ứng dụng: Các tuyến ống công nghiệp quy mô lớn, hệ thống HVAC tòa nhà.

Van một chiều chân (Foot Valve / Rọ bơm): Được lắp đặt chuyên dụng ở đầu hút cuối của đường ống đặt trong bể chứa.

• Ưu điểm: Ngoài chức năng một chiều giữ nước mồi cho bơm, cấu tạo còn tích hợp thêm lưới lọc rác thô để bảo vệ cánh quạt máy bơm.

Bảng so sánh

So sánh các loại van 1 chiều phổ biến

Bảng tổng hợp nhanh các đặc tính giúp bạn dễ dàng đối chiếu sản phẩm:

Giải thích tại sao không có mẫu số chung: Tuyệt đối không có một loại van nào được coi là "tốt nhất" cho mọi hệ thống. Việc lựa chọn phụ thuộc hoàn toàn vào đặc tính lưu chất, áp suất, nhiệt độ, vận tốc dòng chảy, kích thước ống, hướng lắp đặt và mức độ nghiêm ngặt của yêu cầu chống va đập thủy lực.

Thông số

Những thông số quan trọng khi chọn van 1 chiều

Để mua đúng thiết bị kỹ thuật, bạn cần kiểm tra kỹ lưỡng các thông số sau:

Kích thước danh nghĩa (DN): Phải tương thích tuyệt đối với kích thước đường ống (ví dụ DN25, DN32, DN50, DN80, DN100).

Áp suất làm việc (Working Pressure / PN): Thông số định mức áp lực tối đa mà van chịu được mà không bị biến dạng thân vỏ.

Vật liệu chế tạo (Material): Tùy chọn gang dẻo, thép carbon, inox (304/316), đồng thau hoặc nhựa kỹ thuật chịu lực.

Nhiệt độ làm việc (Temperature): Đặc biệt quan trọng với hệ thống nước nóng, hơi nóng bão hòa hoặc dầu truyền nhiệt.

Kiểu kết nối (Connection): Ren trong, mặt bích tiêu chuẩn (JIS, ANSI, DIN), dạng kẹp (Wafer) hoặc nối nhanh Clamp.

Hướng lắp đặt: Khảo sát không gian thực tế để chọn loại van lắp ngang (Horizontal) hay lắp đứng (Vertical).

Áp suất mở van (Cracking Pressure): Thông số quan trọng đối với dòng van lò xo, thể hiện áp suất tối thiểu cần thiết để thắng lực lò xo và đẩy mở cánh van.

Ứng dụng

Các loại van 1 chiều được sử dụng ở đâu?

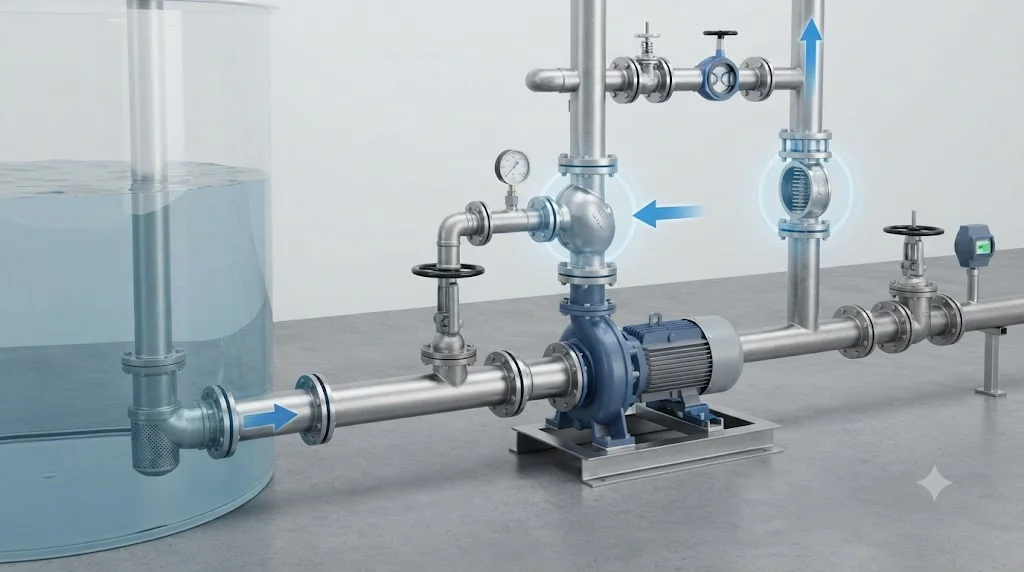

• Hệ thống máy bơm nước: Giúp ngăn dòng nước chảy ngược khi bơm ngắt điện, bảo vệ buồng bơm và giữ cột nước mồi ổn định.

• Hệ thống cấp nước sạch: Kiểm soát hướng chảy tuần hoàn của nguồn nước trong các tòa nhà cao tầng và khu đô thị.

• Hệ thống xử lý nước thải: Sử dụng các dòng van chuyên dụng như van bi hoặc van lá lật để chịu được môi trường chứa tạp chất.

• Hệ thống PCCC: Đảm bảo đường ống cứu hỏa luôn duy trì áp lực và hướng nước đúng chuẩn khi cần kích hoạt khẩn cấp.

• Hệ thống điều hòa không khí HVAC: Kiểm soát chu trình tuần hoàn nước lạnh qua các cụm máy làm lạnh Chiller và tháp giải nhiệt.

• Ngành công nghiệp hóa chất, dầu khí: Yêu cầu các chất liệu cao cấp như Inox hoặc thép hợp kim để chống ăn mòn hóa học tuyệt đối.

Lưu ý: Mỗi lĩnh vực đòi hỏi tiêu chuẩn khắt khe riêng, tuyệt đối không chọn mua thiết bị chỉ dựa vào tên gọi chung chung.

Chọn các loại van 1 chiều theo tình huống

Nên chọn loại van 1 chiều nào cho từng trường hợp?

• Dùng cho hệ thống máy bơm nước thông thường: Cân nhắc sử dụng van lá lật hoặc van lò xo tùy thuộc vào không gian lắp đặt và cấu hình đường ống.

• Đường ống có kích thước lớn (DN từ 100 trở lên): Lựa chọn tối ưu là van bướm 1 chiều nhờ kết cấu mỏng nhẹ, dễ kẹp giữa các mặt bích.

• Môi trường nước thải, chất lỏng chứa cặn: Nên ưu tiên van 1 chiều dạng bi để hạn chế tối đa tình trạng rác vướng làm kẹt đĩa van.

• Lắp đặt tại chân ống hút của máy bơm: Bắt buộc sử dụng van chân (rọ bơm) để vừa giữ nước trong đường ống, vừa lọc chặn rác thô.

• Hệ thống cần tốc độ đóng cực nhanh để chống búa nước: Van 1 chiều lò xo là lựa chọn hàng đầu, nhưng cần tính toán kỹ tổn thất áp suất và áp suất mở van (cracking pressure).

Sai lầm thường gặp

7 sai lầm khi chọn và lắp van 1 chiều

1. Chọn van chỉ theo thông số DN: Nghĩ rằng ống DN50 thì mua đại van DN50 mà bỏ qua áp suất, lưu lượng và nhiệt độ thực tế.

2. Lắp ngược chiều dòng chảy: Quên quan sát mũi tên chỉ hướng lưu chất dập nổi trên thân van, khiến van bị khóa chặt hoàn toàn dòng nước.

3. Chọn sai vật liệu chế tạo: Lắp van gang hoặc đồng thông thường vào đường ống hóa chất có tính ăn mòn cao.

4. Bỏ qua áp suất làm việc của hệ thống: Dùng van định mức PN10 cho hệ thống bơm tăng áp có áp lực thực tế vượt quá giới hạn.

5. Không tính đến hiện tượng búa nước: Dùng loại van đóng quá nhanh trong hệ thống lưu lượng lớn tạo xung động mạnh làm nứt đường ống.

6. Lắp sai phương hướng không gian: Cố tình lắp van lá lật theo chiều đứng (dọc) trong khi thiết kế của nhà sản xuất chỉ cho phép lắp ngang.

7. Bỏ bê công tác bảo trì định kỳ: Để cặn bẩn bám dày đặc khiến đĩa van bị kẹt cứng, mất khả năng đóng kín ngăn dòng ngược.

Hướng dẫn / Checklist

Checklist chọn van 1 chiều đúng cách

Trước khi quyết định đặt mua vật tư, hãy kiểm tra lần lượt các tiêu chí cốt lõi sau:

• Lưu chất bên trong là gì (nước sạch, nước thải, hóa chất, hơi)?

• Kích thước danh nghĩa (DN) chính xác của ống là bao nhiêu?

• Áp suất làm việc tối đa của toàn hệ thống?

• Nhiệt độ vận hành của dòng lưu chất?

•  Lưu lượng dòng chảy qua ống?

• Hướng đi của dòng chảy thực tế?

• Vị trí lắp đặt nằm ngang hay thẳng đứng?

• Kiểu kết nối yêu cầu (ren, mặt bích, wafer)?

• Vật liệu chế tạo phù hợp với môi trường?

• Hệ thống có yêu cầu thời gian đóng nhanh không?

• Có nguy cơ xảy ra hiện tượng búa nước hay không?

• Lưu chất có lẫn nhiều cặn rác thô hay không?

FAQ

Van 1 chiều có những chủng loại phổ biến nào?

Các thiết bị thông dụng bao gồm van lá lật, van lò xo, van bi, van bướm một chiều và van chân (rọ bơm), bên cạnh đó còn có nhiều thiết kế đặc thù khác cho ngành công nghiệp nặng.

Làm thế nào để biết loại van 1 chiều nào là tốt nhất?

Không có câu trả lời chung vì điều kiện vận hành của mỗi hệ thống là khác nhau. Bạn phải dựa vào lưu chất, áp suất, nhiệt độ, kích thước DN và yêu cầu kỹ thuật thực tế để chọn lựa.

Van 1 chiều có thể lắp đặt theo chiều dọc (thẳng đứng) được không?

Tùy thuộc vào thiết kế của từng chủng loại. Ví dụ, van lò xo thường lắp được cả ngang và dọc, trong khi một số dòng van lá lật yêu cầu nghiêm ngặt về hướng nằm ngang. Cần đọc kỹ catalogue nhà sản xuất.

Mục đích chính của việc lắp van 1 chiều cho máy bơm là gì?

Chủ yếu để ngăn dòng nước chảy ngược khi máy bơm ngừng hoạt động, qua đó bảo vệ cánh quạt bơm không bị quay ngược chiều và giữ ổn định lượng nước mồi trong ống.

Sự khác biệt cốt lõi giữa van lá lật và van lò xo là gì?

Van lá lật vận hành dựa trên cơ chế đĩa xoay bản lề với tổn thất áp suất thấp, còn van lò xo sử dụng lực đàn hồi để ép đóng nhanh chóng, phù hợp với các không gian nhỏ hẹp và yêu cầu chống dòng ngược đột ngột.

Chọn đúng loại van 1 chiều để hệ thống vận hành ổn định

Tổng kết lại, các loại van 1 chiều đóng vai trò là "chốt chặn" an toàn tối quan trọng giúp kiểm soát dòng chảy theo một hướng duy nhất, bảo vệ toàn bộ thiết bị hạ nguồn khỏi rủi ro dòng ngược và va đập thủy lực. Việc lựa chọn không thể làm qua loa hay chỉ dựa vào kích thước DN đơn thuần, mà đòi hỏi sự cân nhắc toàn diện từ lưu chất, áp suất, nhiệt độ, lưu lượng cho đến hướng lắp đặt và vật liệu chế tạo tương thích.
