Cẩm nang toàn diện về Harris Valve: Phân loại, thông số kỹ thuật và hướng dẫn chọn mua chuẩn xác

Harris Valve là gì và được sử dụng ở đâu?

Trong các hệ thống phân phối khí công nghiệp khắt khe, đặc biệt là hệ thống khí độ tinh khiết cao (high-purity gas) hay khí đặc biệt (specialty gas), van khóa không đơn thuần chỉ đảm nhận nhiệm vụ đóng hoặc mở dòng chảy thông thường. Thiết kế của van còn phải đáp ứng những tiêu chuẩn kỹ thuật gắt gao về độ kín tuyệt đối, hạn chế tối đa rò rỉ khí độc hại, giảm thiểu nguy cơ nhiễm bẩn chéo, chịu được áp suất vận hành lớn, tương thích hoàn hảo với từng loại môi chất khí và đáp ứng trọn vẹn yêu cầu về độ tinh khiết của toàn bộ chuỗi hệ thống.

Đó chính là lý do vì sao harris valve đến từ thương hiệu danh tiếng toàn cầu luôn là sự ưu tiên hàng đầu trong các trạm điều áp và hệ thống phân phối khí chuyên dụng. Harris Products Group là tập đoàn hàng đầu chuyên cung cấp các giải pháp tiên tiến liên quan đến công nghệ hàn, cắt, phân phối khí và điều khiển áp suất chất lượng cao.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ harris valve là gì, phân tích chi tiết các dòng van, cấu tạo, hệ thống thông số kỹ thuật và phương pháp lựa chọn đúng model tối ưu cho hệ thống của bạn.

Kiến thức nền

Harris Valve là gì?

Định nghĩa nhanh (GEO): Harris Valve là cách gọi chung cho các dòng van do Harris Products Group cung cấp, được sử dụng rộng rãi trong các ứng dụng điều khiển, cô lập hoặc phân phối dòng khí. Danh mục này bao gồm van màng, van điều áp, van dụng cụ (instrument valves) và nhiều chủng loại van chuyên dụng khác trong hệ thống khí.

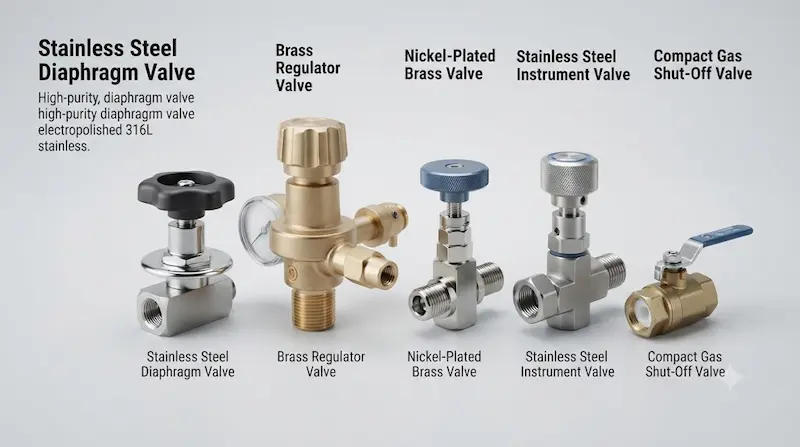

Người dùng cần lưu ý rằng harris valve không phải là tên gọi của một loại van duy nhất, mà là một hệ sinh thái danh mục sản phẩm phong phú bao gồm nhiều nhóm van khác nhau:

• Diaphragm valves (Van màng)

• Regulator valves (Van điều áp)

• Instrument valves (Van dụng cụ đo)

• Point valves (Van tại điểm sử dụng)

• Master shut-off valves (Van ngắt tổng)

• Check valves / NRV (Van một chiều trong các cấu hình tương thích)

Tùy thuộc vào từng dòng sản phẩm cụ thể, Harris luôn tập trung tối đa vào các giá trị cốt lõi như độ tinh khiết của khí (gas purity), khả năng chống rò rỉ (leak prevention), kiểm soát áp suất chính xác (pressure control) và tiêu chuẩn an toàn vận hành.

Nguyên lý

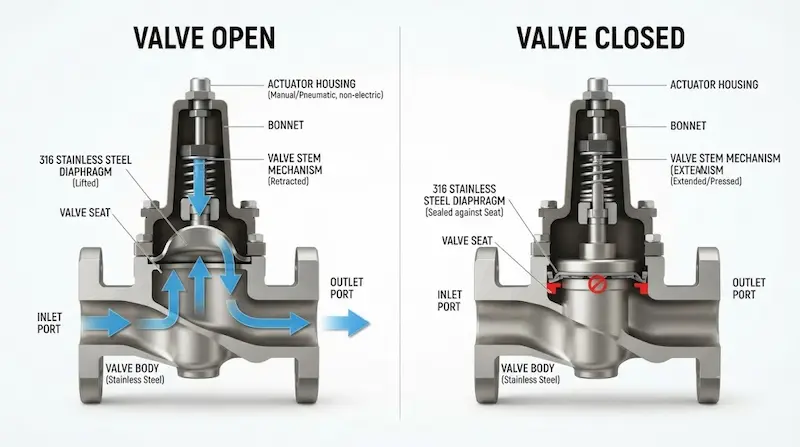

Nguyên lý hoạt động của Harris Diaphragm Valve

Khám phá cơ chế vận hành của dòng harris diaphragm valve (van màng Harris) – dòng sản phẩm chủ lực trong các hệ thống khí sạch – mang lại cái nhìn sâu sắc về độ tinh vi của thiết bị:

Cấu tạo cơ bản bao gồm:

• Thân van (Body)

• Màng van (Diaphragm)

• Ghế van (Valve seat)

• Cơ cấu điều khiển tay vặn

• Đầu vào (Inlet) và đầu ra (Outlet)

Nguyên lý vận hành diễn ra theo chu trình cơ học chặt chẽ:

• Khi van mở: Cơ cấu điều khiển tác động lực ép lên màng van, kéo màng van dịch chuyển lên trên, mở rộng đường thông lưu chất giúp dòng khí đi qua dễ dàng.

• Khi van đóng: Màng van bị ép chặt xuống bề mặt ghế van, cô lập hoàn toàn đường ống và chặn đứng dòng khí.

Điểm đắt giá nhất trong thiết kế này chính là cấu trúc màng chắn không có trục ty van truyền thống (packless diaphragm), giúp dòng khí được cô lập hoàn toàn khỏi môi trường bên ngoài bằng một lớp màng kim loại khép kín. Các tài liệu kỹ thuật của hãng xác nhận các dòng diaphragm valve dành cho hệ thống khí độ tinh khiết cao đều sử dụng màng chắn làm bằng thép không gỉ 316 SS.

Nhờ cấu trúc này, so với các dòng van truyền thống có ty van (stem) tiếp xúc trực tiếp với dòng khí, màng chắn giúp giảm thiểu tuyệt đối các nguy cơ: rò rỉ qua ty van (stem leakage), nhiễm bẩn hạt và hiện tượng khuếch tán khí/độ ẩm từ môi trường vào trong đường ống.

Phân loại

Các loại Harris Valve phổ biến

Thị trường phân loại harris valve dựa trên chức năng ứng dụng thực tế trong hệ thống phân phối khí:

Harris Diaphragm Valve (Van màng): Chuyên dùng trong các hệ thống yêu cầu độ kín tuyệt đối và độ tinh khiết khí cao. Thiết kế dạng màng không trục (packless) ngăn ngừa rò rỉ hoàn hảo.

Harris Regulator Valve (Van điều áp kết hợp): Loại van được tích hợp trực tiếp hoặc sử dụng đồng bộ cùng van giảm áp (regulator) để kiểm soát lưu lượng dòng khí sau khi hạ áp.

Harris Instrument Valve (Van dụng cụ đo): Sử dụng tại các điểm kết nối thiết bị đo đạc, cảm biến. Nhiều model nổi bật với thiết kế đóng mở nhanh 1/2 vòng và kết nối ren 1/4 NPT male/female.

Harris Point Valve (Van tại điểm sử dụng): Lắp đặt tại các trạm lấy khí cuối nguồn trong mạng lưới phân phối. Danh mục Harris cung cấp cả các trạm van điểm sử dụng độc lập (Point Valves) lẫn bộ kit tích hợp van và điều áp (Point Valve & Reg Kits).

Harris Check Valve / Non-Return Valves (Van một chiều): Chức năng hạn chế dòng khí chảy ngược, bảo vệ các thiết bị thượng nguồn an toàn trong các cấu hình đường ống yêu cầu khắt khe.

Phân tích model

Một số model Harris Valve và cách đọc thông số

Việc nắm bắt các mã model thương mại giúp kỹ sư và nhà thu mua dễ dàng đối chiếu sản phẩm:

Các thông số vận hành như các model van xả điều áp 9101382 – 9101384 thường có áp suất đầu vào tối đa lên đến 4,500 PSIG cùng hệ số lưu lượng Cv 0.13 (thông tin tham khảo từ tài liệu hãng, cần đối chiếu datasheet chính hãng của từng phiên bản cụ thể trước khi triển khai).

Gợi ý tối ưu: Đối với các website thương mại điện tử chuyên ngành, việc xây dựng các trang sản phẩm riêng biệt cho từng mã định danh như

/harris-valve-9101384/ sẽ mang lại hiệu quả SEO vượt trội và tỷ lệ chuyển đổi cao hơn.

Thông số

Những thông số cần kiểm tra khi chọn Harris Valve

Để chọn đúng thiết bị chính xác cho dự án, bạn bắt buộc phải kiểm tra kỹ lưỡng các thông số kỹ thuật cốt lõi:

Valve Type (Chủng loại van): Xác định rõ bạn cần van màng, van dụng cụ, van xả điều áp hay van trạm sử dụng.

Body Material (Vật liệu thân van): Tùy chọn đồng thau (brass), đồng thau mạ niken (nickel-plated brass) hoặc thép không gỉ cao cấp inox 316 SS.

Diaphragm Material (Vật liệu màng van): Các dòng màng chất lượng cao thường sử dụng thép không gỉ 316 SS diaphragm để đảm bảo độ bền cơ học và chống ăn mòn.

Seat Material (Vật liệu đệm kín ghế van): Các model chuyên dụng thường sử dụng chất liệu PCTFE (Kel-F) hoặc vật liệu tương đương tùy theo yêu cầu môi chất.

Connection (Kiểu kết nối): Chuẩn ren phổ biến như 1/4 NPT female, 1/4 NPT male hoặc các tiêu chuẩn kết nối đặc thù khác.

Maximum Inlet Pressure (Áp suất đầu vào tối đa): Lưu ý rằng giới hạn chịu áp thay đổi tùy theo model, tuyệt đối không lấy thông số của một mã áp dụng chung cho toàn bộ danh mục harris valve.

Flow Coefficient — Cv (Hệ số lưu lượng): Thông số quan trọng đánh giá khả năng đáp ứng lưu lượng khí đi qua van.

Gas Compatibility (Khả năng tương thích khí): Đây là yếu tố sống còn trong hệ thống khí, kiểm tra xem van có được thiết kế chuyên dụng cho Oxygen, Nitrogen, Argon, Hydrogen, CO2, Acetylene, Propane hay các loại specialty gases khác hay không.

So sánh

Harris Diaphragm Valve khác van thông thường như thế nào?

Bảng so sánh chi tiết giúp làm rõ lý do vì sao dòng van màng cao cấp này lại có giá trị vượt trội trong các ứng dụng kỹ thuật:

Giải thích chuyên gia: Không phải cứ van làm bằng vật liệu inox là mặc nhiên có thể dùng được cho hệ thống khí độ tinh khiết cao. Bạn bắt buộc phải xem xét toàn bộ cấu trúc cơ khí, chất liệu màng, vật liệu đệm ghế, hệ số làm kín và mức độ tương thích an toàn với loại khí dẫn truyền bên trong.

Ứng dụng thực tế

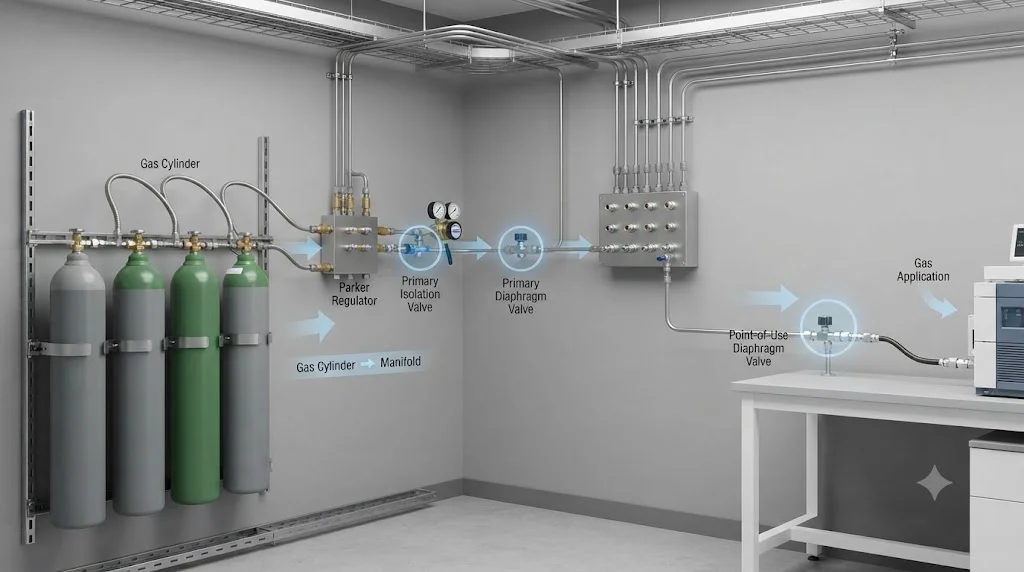

Harris Valve được ứng dụng ở đâu?

• Hệ thống phân phối khí trung tâm (Gas Distribution Systems): Harris cung cấp các giải pháp toàn diện bao gồm hệ thống gom khí (manifold), van điều áp và mạng lưới harris valve đồng bộ.

• Hệ thống khí độ tinh khiết cao (High-purity gas): Dòng van màng (diaphragm valve) phát huy tối đa hiệu quả trong việc kiểm soát rò rỉ và chống nhiễm bẩn hạt cho các dây chuyền công nghệ cao.

• Phòng thí nghiệm (Laboratory Gas): Cung cấp các nguồn khí phân tích có độ tinh khiết ổn định và an toàn tuyệt đối cho các thiết bị đo lường phân tích.

• Ngành hàn cắt công nghiệp (Welding & Cutting Gas): Tích hợp trong hệ sinh thái thiết bị điều áp, ống dẫn, cụm phân phối khí phục vụ nhà máy cơ khí nặng.

• Trạm cung cấp khí chuyên dụng (Gas Manifold & Gas Panel): Van đóng vai trò là thành phần trọng yếu tích hợp trực tiếp trên các bảng mạch điều khiển khí (gas panels) hoặc trạm lấy khí tại điểm sử dụng (point-of-use station).

Sai lầm thường gặp

7 sai lầm khi chọn Harris Valve

1. Chọn sản phẩm chỉ dựa vào thương hiệu Harris mà bỏ qua model cụ thể: Hãng có rất nhiều dòng van với các thông số vận hành hoàn toàn khác nhau.

2. Chỉ nhìn kích thước ren kết nối: Lầm tưởng rằng cứ ren 1/4 NPT là mọi model đều có tính năng và áp suất giống hệt nhau.

3. Không kiểm tra loại khí sử dụng: Đây là sai lầm cực kỳ nghiêm trọng, đặc biệt khi lắp nhầm vật liệu van cho các dòng khí dễ cháy nổ hoặc khí oxy tinh khiết.

4. Không đối chiếu giới hạn áp suất đầu vào: Áp dụng mức chịu áp của van này sang dòng van khác dẫn đến nguy cơ quá tải, phá hủy cấu trúc thân van.

5. Bỏ qua yếu tố vật liệu chế tạo: Chọn sai loại vật liệu (đồng thau thay vì inox 316 SS) trong môi trường có tính ăn mòn cao.

6. Nhầm lẫn công năng giữa van màng và van một chiều: Lắp sai chức năng khiến hệ thống không thể đóng ngắt dòng khí theo đúng thiết kế ban đầu.

7. Chỉ mua hàng theo tiêu chí giá rẻ: Đối với các hệ thống phân phối khí áp lực, yếu tố an toàn, độ bền chống rò rỉ và tính tương thích phải được đặt lên hàng đầu.

Hướng dẫn / Checklist

Checklist chọn Harris Valve đúng model

Trước khi tiến hành đặt hàng vật tư, hãy kiểm tra lần lượt danh sách các tiêu chuẩn kỹ thuật sau:

• Xác định chính xác chủng loại van yêu cầu.

• Chọn đúng mã model cụ thể từ nhà sản xuất.

•  Xác định rõ môi chất khí cần dẫn truyền.

• Kiểm tra thông số áp suất đầu vào tối đa (Max Inlet Pressure).

• Kiểm tra áp suất đầu ra nếu thiết bị có kết hợp điều áp.

• Kiểm tra chuẩn kết nối đường ống (Connection).

• Kiểm tra vật liệu thân van (Body Material).

• Kiểm tra chất liệu màng van (Diaphragm Material).

• Kiểm tra vật liệu đệm ghế van (Seat Material).

•  Kiểm tra hệ số lưu lượng Cv đáp ứng hệ thống.

• Kiểm tra giới hạn nhiệt độ làm việc thực tế.

• Xác nhận yêu cầu về cấp độ tinh khiết của khí.

• Đối chiếu chéo thông số với datasheet chính hãng của Harris.

FAQ

Harris Valve là gì?

Đây là tên gọi chung cho các dòng van do Harris Products Group sản xuất và cung cấp, chuyên phục vụ các ứng dụng điều khiển, cô lập và phân phối khí công nghiệp và khí kỹ thuật cao.

Harris cung cấp những chủng loại van nào?

Hãng sở hữu nhiều nhóm sản phẩm đa dạng gồm van màng (diaphragm valve), van điều áp (regulator valve), van dụng cụ đo (instrument valve), van trạm điểm sử dụng và van một chiều tùy thuộc vào cấu trúc hệ thống.

Harris Diaphragm Valve dùng để làm gì?

Dòng van màng này được sử dụng chủ yếu trong các hệ thống đường ống khí yêu cầu độ kín khít tuyệt đối và hạn chế tối đa nhiễm bẩn. Tài liệu của Harris mô tả các dòng van màng không trục (packless) chuyên dụng cho hệ thống khí tinh khiết cao.

Harris Valve có thể dùng trực tiếp cho khí Oxy (Oxygen) được không?

Không nên mặc định tất cả các dòng van đều dùng được cho oxy. Bạn phải kiểm tra cực kỳ cẩn thận mã model, cấu hình, vật liệu chế tạo và các chứng nhận an toàn chuyên dụng dành riêng cho hệ thống khí oxy sạch.

Làm thế nào để chọn mua đúng loại Harris Valve chính xác?

Bạn cần xác định rõ mã model, loại khí, áp suất vận hành, lưu lượng, kiểu kết nối, vật liệu và cấp độ tinh khiết yêu cầu, sau đó đối chiếu trực tiếp với bảng thông số kỹ thuật (datasheet) chính hãng của sản phẩm.

Chọn đúng Harris Valve cho hệ thống khí

Tổng kết lại, harris valve không đơn thuần chỉ là một model van đơn lẻ mà là một hệ thống giải pháp phong phú phục vụ toàn diện cho ngành phân phối khí kỹ thuật. Trong đó, các dòng van màng (diaphragm valve) đóng vai trò cốt lõi trong những hệ thống đòi hỏi độ kín khít và độ tinh khiết cực cao. Mỗi mã model sẽ có cấu trúc vật liệu thân, màng chắn, đệm ghế, kiểu kết nối, áp suất và hệ số Cv hoàn toàn khác biệt. Do đó, việc lựa chọn bắt buộc phải căn cứ vào ứng dụng thực tế của môi chất thay vì chỉ nhìn vào kích thước ren bên ngoài.
