Tất Tần Tật Về Stainless Steel Gate Valves: Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống công nghiệp hiện đại, việc tìm kiếm một thiết bị chuyên dụng có khả năng đóng/ngắt hoàn toàn dòng chảy, làm việc ổn định trong môi trường khắc nghiệt và đáp ứng tiêu chuẩn vật liệu inox luôn là ưu tiên hàng đầu. Khi đó, các dòng stainless steel gate valves thường được đưa vào danh sách xem xét hàng đầu của các kỹ sư cơ điện và nhà thiết kế đường ống.

Tuy nhiên, bài toán lựa chọn chưa bao giờ là đơn giản ngay khi bạn bắt tay vào thực tế. Hàng loạt câu hỏi sẽ xuất hiện:

• Nên ưu tiên vật liệu inox 304 hay 316?

• Kích thước quy đổi ra sao giữa DN50 và NPS 2"?

• Cấp áp lực phân định theo Class 150 hay Class 300?

• Kiểu kết nối mặt bích (flanged) hay ren (threaded)?

• Cơ cấu ty van dạng nổi (rising stem) hay ty chìm (non-rising stem)?

• Cổng van dạng nêm (wedge) hay song song (parallel gate)?

• Môi chất dẫn truyền là nước, hơi, dầu hay hóa chất?

Việc mua sắm một chiếc stainless steel gate valves không thể chỉ dựa vào kích thước đường ống hay tên gọi chung chung. Toàn bộ quá trình đòi hỏi tuân thủ nguyên tắc cốt lõi: chọn thiết bị dựa trên toàn bộ điều kiện vận hành thực tế, thay vì chỉ nhìn vào vật liệu hoặc thông số bề nổi.

Stainless Steel Gate Valves Là Gì?

Stainless steel gate valves là dòng van cổng sử dụng thép không gỉ làm vật liệu chủ đạo cho thân và các bộ phận chính, được thiết kế để đóng hoặc mở dòng chảy bằng cách di chuyển một bộ phận chặn dạng cổng theo phương vuông góc với đường chuyển động của môi chất. Chức năng chính của van là cô lập dòng chảy (isolation), nghĩa là đóng hoặc mở hoàn toàn đường ống.

Hiểu rõ cấu thành tên gọi giúp bạn định hình đúng bản chất:

• Stainless steel: Thép không gỉ (inox), mang lại khả năng chống ăn mòn và độ bền cơ học cao.

• Gate valves: Nhóm sản phẩm van cửa với đa dạng kích thước, cấp áp lực, kiểu kết nối và cấu hình kỹ thuật.

Cần lưu ý đặc biệt rằng gate valve không phải là van điều tiết lý tưởng. Trong vận hành tiêu chuẩn, thiết bị luôn được duy trì ở hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn (Fully Open ↔ Fully Closed). Việc để van mở một phần trong thời gian dài sẽ làm mài mòn bộ phận làm kín do tốc độ dòng chảy cao.

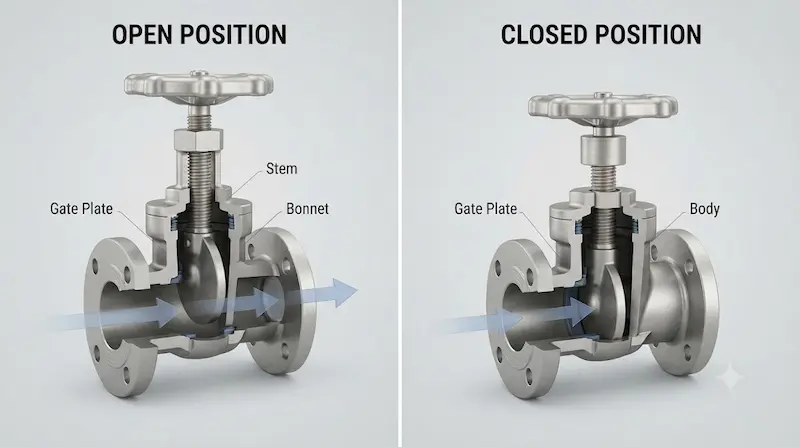

Cấu tạo và nguyên lý hoạt động

Van cổng sở hữu cấu trúc cơ khí vững chắc bao gồm thân van (body), nắp van (bonnet), đĩa cổng (gate/wedge), ty van (stem), vòng đệm (seat), tay quay (handwheel), hộp đóng gói (packing) và gioăng đệm (gasket).

• Nguyên lý đóng: Người vận hành xoay tay quay, truyền chuyển động làm ty van hạ thấp đĩa cổng xuống, ép chặt vào vòng đệm để ngắt hoàn toàn dòng chảy.

• Nguyên lý mở: Xoay tay quay ngược chiều, đĩa cổng được kéo lên khỏi dòng chảy, tạo ra một không gian thông thoáng cho môi chất đi qua.

Sở dĩ van cổng được ưa chuộng trên các tuyến ống lớn là nhờ tổn thất áp suất cực thấp khi mở hoàn toàn. Do đĩa cổng được kéo hoàn toàn ra khỏi đường dòng, dòng chảy không bị đổi hướng đột ngột, giúp duy trì lưu lượng tối ưu và tiết kiệm năng lượng bơm.

Phân loại Stainless Steel Gate Valves phổ biến

Để đáp ứng các yêu cầu khắt khe của nhà máy, thiết bị được phân chia theo nhiều tiêu chí thiết kế:

1. Phân loại theo thiết kế cổng (Gate Design):

   • Wedge gate valve (Cổng dạng nêm): Khả năng làm kín cực tốt, rất phổ biến trong các ứng dụng cô lập đường ống. Được chia nhỏ thành nêm đặc (solid wedge), nêm linh hoạt (flexible wedge) và nêm chia đôi (split wedge).

   • Parallel gate valve (Cổng song song): Hai bề mặt làm kín song song, phù hợp với các điều kiện nhiệt độ và áp suất đặc thù.

2. Phân loại theo ty van (Stem Design):

   • Rising stem (Ty nổi): Ty van dịch chuyển lên xuống khi đóng mở, giúp người vận hành dễ dàng quan sát trạng thái trực quan từ xa.

   • Non-rising stem (Ty chìm): Ty van chỉ quay tại chỗ, tiết kiệm tối đa không gian chiều cao lắp đặt.

Stainless Steel 304 và 316 – Nên chọn loại nào?

Đây là quyết định mang tính chiến lược đối với cả chi phí đầu tư lẫn độ bền hệ thống:

• Stainless steel 304: Rất phổ biến, chi phí hợp lý, chống ăn mòn tốt trong môi trường nước sạch và nhiều dung dịch công nghiệp thông thường.

• Stainless steel 316: Được bổ sung thành phần Molypden, giúp tăng cường khả năng chống ăn mòn cục bộ (pitting corrosion), đặc biệt phù hợp trong môi trường hóa chất hoặc có nồng độ chloride cao.

Nhận định chuyên gia: Không thể khẳng định vật liệu 316 luôn tốt hơn 304 trong mọi trường hợp. Việc lựa chọn phải dựa trên phân tích chi tiết về loại môi chất, nhiệt độ vận hành, hàm lượng hóa chất ăn mòn và ngân sách dự án.

Thông số kỹ thuật Stainless Steel Gate Valves cần kiểm tra

Bảng thông số thương mại và kỹ thuật dưới đây là cơ sở để bạn chọn mua thiết bị chính xác:

Lưu ý rằng mức áp suất chịu đựng của van không cố định mà thay đổi tùy thuộc vào cấp áp lực (pressure class), nhiệt độ dòng chảy và tiêu chuẩn sản xuất của từng model cụ thể.

Hiểu đúng về cấp áp lực: Class 150, Class 300 và Class 600

Nhiều người mua thường hiểu lầm rằng Class 150 hay Class 300 đồng nghĩa với việc van chịu được áp suất tĩnh đúng 150 psi hoặc 300 psi. Thực tế, đây là hệ thống phân cấp áp suất tiêu chuẩn quốc tế (ASME pressure class).

Khả năng chịu áp lực thực tế của van tại từng thời điểm phụ thuộc vào biểu đồ áp suất - nhiệt độ (Pressure-Temperature Rating) của mác vật liệu cấu thành. Ví dụ, định hướng sử dụng chung bao gồm:

• Class 150: Phù hợp cho các hệ thống đường ống áp suất vừa và thấp.

• Class 300: Đáp ứng các điều kiện làm việc có áp suất và nhiệt độ cao hơn.

• Class 600: Dành cho các hệ thống công nghiệp nặng đòi hỏi cấp chịu lực lớn.

Phân tích kết nối: Flanged, Threaded và Socket Weld

• Flanged (Mặt bích): Thuận tiện cho việc tháo lắp, bảo trì, là lựa chọn tiêu chuẩn cho các đường ống công nghiệp kích thước vừa và lớn.

• Threaded (Ren): Dành riêng cho các đường ống kích thước nhỏ, hệ thống phụ trợ.

• Socket Weld (Hàn socket): Tạo kết nối liền mạch cực kỳ chắc chắn, chịu áp lực cao, thường dùng trong các nhà máy năng lượng và hóa chất khắt khe.

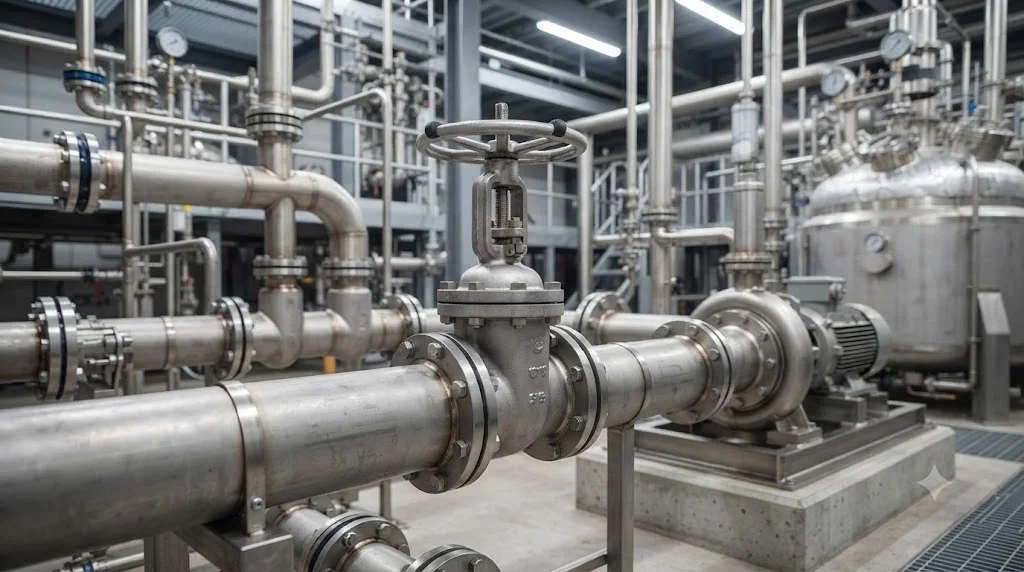

Stainless steel gate valves được sử dụng ở đâu?

• Hệ thống xử lý nước (Water Treatment): Lắp đặt trên các tuyến ống cấp nước sạch công nghiệp, trạm bơm và các vị trí cô lập tuyến chính.

• Công nghiệp hóa chất (Chemical Processing): Sử dụng trên các đường dẫn hóa chất có tính ăn mòn tương thích với vật liệu inox 304/316.

• Ngành Dầu khí (Oil & Gas): Vận hành trong các hệ thống phụ trợ đòi hỏi tiêu chuẩn chống cháy nổ và chịu áp lực cao.

• Hệ thống hơi nước (Steam Service): Một số dòng van cổng thiết kế đặc biệt dùng cho hơi nóng, yêu cầu kiểm tra kỹ giới hạn nhiệt độ, vật liệu làm kín và hộp đóng gói (packing).

Khi nào nên dùng và khi nào không nên dùng?

Nên sử dụng khi: Hệ thống cần thiết bị cô lập dòng chảy (isolation), yêu cầu mở hoàn toàn để đạt lưu lượng tối đa, giảm thiểu tối đa tổn thất áp suất, làm việc trong môi trường ăn mòn và kích thước đường ống lớn.

Không nên sử dụng khi: Bạn cần van đóng mở cực kỳ nhanh chóng (hãy chọn van bi), cần điều tiết lưu lượng liên tục (hãy chọn van điều khiển hoặc van cầu), hoặc không gian lắp đặt quá hạn chế chiều cao.

Sai lầm thường gặp khi chọn Stainless steel gate valves

1. Nghị inox là tuyệt đối không bao giờ bị ăn mòn: Sai lầm lớn. Cần đánh giá kỹ nồng độ hóa chất và nhiệt độ.

2. Chọn mác thép 316 chỉ vì nghĩ nó đắt tiền hơn thì chắc chắn tốt hơn.

3. Đồng nhất Class 300 với mức áp suất cố định 300 psi mà bỏ qua biểu đồ nhiệt độ.

4. Chỉ chú trọng chọn kích thước DN mà bỏ qua cấp áp lực và tiêu chuẩn kết nối.

5. Cố tình dùng van cổng để điều tiết lưu lượng dòng chảy, gây xói mòn bề mặt làm kín nhanh chóng.

Checklist lựa chọn Stainless Steel Gate Valve chuẩn xác

Trước khi gửi yêu cầu báo giá hoặc đặt hàng, hãy rà soát kỹ lưỡng các thông số theo công thức tối ưu:

• Xác định chính xác bản chất môi chất dẫn truyền.

• Xác định quy cách đường ống DN hoặc NPS.

• Chọn cấp áp lực phù hợp (Pressure Class 150, 300...).

• Xác định nhiệt độ vận hành tối đa và tối thiểu của hệ thống.

• Lựa chọn mác thép không gỉ phù hợp (SS304 hay SS316).

• Kiểm tra thiết kế đĩa cổng (Wedge/Parallel).

• Kiểm tra cơ cấu ty van (Ty nổi hay ty chìm).

• Xác định vật liệu vòng làm kín (Seat material).

• Chọn kiểu kết nối đầu ống (Mặt bích, ren, hàn).

• Đối chiếu kích thước lắp đặt tổng thể (Face-to-face).

• Xác định phương thức vận hành bằng tay quay hoặc bộ truyền động.

• Kiểm tra tiêu chuẩn thiết kế chế tạo quốc tế (ASME, API, ISO).

Hướng dẫn lắp đặt và vận hành an toàn

• Trước khi lắp đặt: Kiểm tra kỹ tình trạng nguyên vẹn của van, làm sạch hoàn toàn mạt hàn, bụi bẩn bám trong lòng ống. Tuyệt đối không dùng van để nắn chỉnh độ lệch tâm của đường ống.

• Quá trình lắp đặt: Lắp đặt hệ thống giá đỡ (support) chịu lực phù hợp cho đường ống. Siết bu-lông mặt bích theo hình chữ thập để phân bổ lực đều, không tác động lực uốn bất thường lên tay quay hay ty van.

• Vận hành: Tuân thủ nguyên tắc đóng/mở hoàn toàn (Fully Open ↔ Fully Closed). Thực hiện bảo trì định kỳ kiểm tra độ rò rỉ tại hộp đóng gói (packing) và bề mặt nắp van.

Câu hỏi thường gặp

1. Stainless steel gate valves là gì?

Đây là dòng van cổng chế tạo bằng thép không gỉ, chuyên dùng để thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy trong các hệ thống đường ống công nghiệp với ưu điểm ít cản trở lưu lượng.

2. Sự khác biệt chính giữa van inox 304 và 316 là gì?

Inox 304 đáp ứng tốt các môi trường nước và hóa chất thông thường với chi phí tối ưu. Inox 316 chứa thêm nguyên tố Molypden giúp chống ăn mòn hóa học và môi trường muối biển vượt trội hơn.

3. Có nên dùng gate valve để điều tiết lưu lượng không?

Tuyệt đối không nên. Van cổng chỉ thiết kế cho mục đích đóng ngắt hoàn toàn. Việc mở hé van để điều tiết sẽ khiến dòng chảy tốc độ cao xói mòn đĩa cổng và vòng đệm.

4. Class 150 và Class 300 khác nhau như thế nào?

Đây là các cấp áp lực tiêu chuẩn kỹ thuật. Chúng không quy đổi thành con số áp suất cố định mà thay đổi linh hoạt theo biểu đồ nhiệt độ làm việc của từng loại vật liệu.

5. Van cổng inox có dùng được cho mọi loại hóa chất không?

Không. Mặc dù chống ăn mòn tốt, bạn bắt buộc phải tra cứu bảng tương thích hóa học (chemical compatibility) cho từng mác thép và vật liệu làm kín trước khi đưa vào ứng dụng thực tế.

Kết luận

Việc trang bị hệ thống đường ống bằng stainless steel gate valves là giải pháp kỹ thuật tối ưu giúp đảm bảo độ bền vững, chống ăn mòn và duy trì lưu lượng dòng chảy thông thoáng cho các nhà máy công nghiệp. Tuy nhiên, hiệu quả thực tế chỉ đạt được khi bạn lựa chọn thiết bị dựa trên sự đồng bộ toàn diện về môi chất, áp suất, nhiệt độ và tiêu chuẩn kết nối thay vì chỉ nhìn vào tên gọi vật liệu.
