Van bơm cao áp là gì? Phân loại, nguyên lý và cách chọn

Trong các hệ thống sử dụng bơm áp suất cao, việc tạo áp lực lớn thực chất chỉ là một phần của bài toán vận hành. Dòng chất lỏng cần phải được kiểm soát, cô lập hoặc điều hướng một cách chính xác thì hệ thống mới duy trì được sự ổn định lâu dài. Một chiếc van không phù hợp có thể gây ra hiện tượng rò rỉ nghiêm trọng, sụt áp, khó thao tác đóng mở hoặc thậm chí không chịu nổi áp suất làm việc thực tế, dẫn đến những sự cố tốn kém.

Chính vì vậy, việc tìm hiểu kỹ lưỡng về van bơm cao áp là bước nền tảng giúp kỹ thuật viên và chủ đầu tư kiểm soát tốt thiết bị. Vậy van bơm nước cao áp là gì, có những dòng sản phẩm nào và cần dựa vào thông số kỹ thuật nào để lựa chọn chính xác?

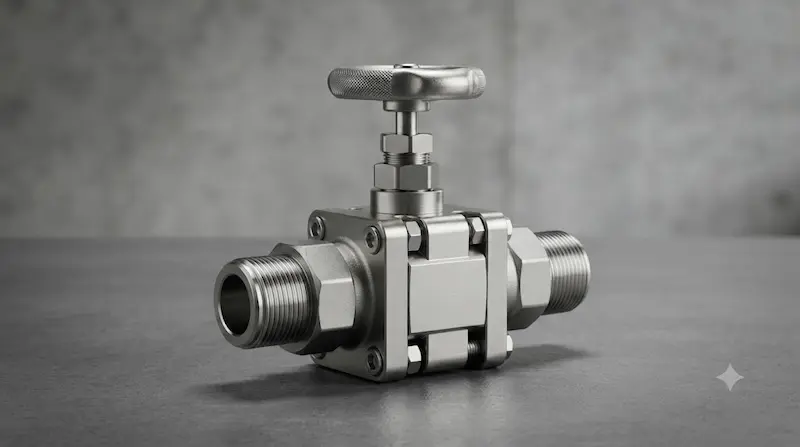

Van bơm cao áp là gì?

Van bơm nước cao áp là loại van được sử dụng trong hệ thống bơm hoặc đường ống làm việc ở áp suất cao, có chức năng kiểm soát, đóng mở, điều hướng hoặc ngăn dòng chất lỏng tùy theo thiết kế. Van phải được lựa chọn dựa trên áp suất làm việc, môi chất, nhiệt độ, kích thước kết nối và yêu cầu độ kín của hệ thống.

Trong thực tế kỹ thuật, thuật ngữ van bơm nước cao áp không phải lúc nào cũng chỉ định một thiết kế đơn lẻ cố định. Ngược lại, nó bao gồm một dải rất rộng các loại van khác nhau được chế tạo đặc biệt để chịu đựng mức áp lực vượt trội so với các hệ thống thông thường.

Vai trò cốt lõi của dòng thiết bị này là bảo đảm an toàn, ngăn chặn tình trạng thất thoát lưu lượng và giúp vận hành cô lập từng nhánh một cách linh hoạt khi bảo dưỡng thiết bị.

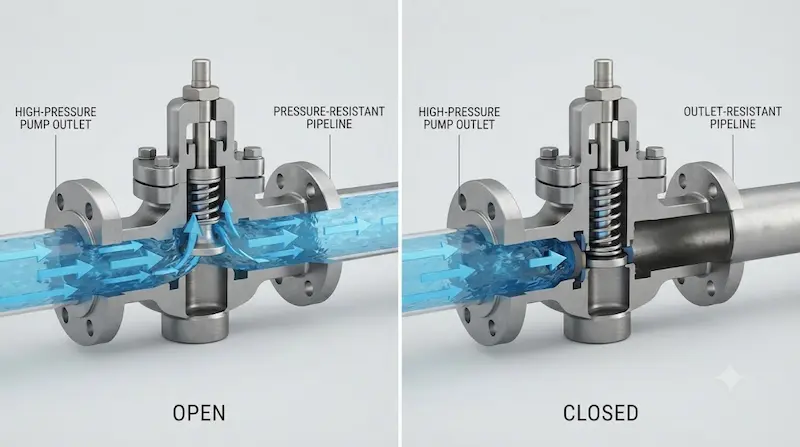

Cấu tạo và nguyên lý hoạt động của van bơm nước cao áp

Cấu tạo cơ bản

Tùy thuộc vào từng thiết kế cụ thể từ nhà sản xuất, van bơm nước cao áp thường bao gồm các thành phần chính sau:

• Thân van: Được đúc hoặc rèn nguyên khối từ vật liệu chịu lực cao để chống chọi với áp lực lớn.

• Cửa van, bi van, kim van hoặc đĩa van: Bộ phận trực tiếp chịu áp lực và đóng vai trò chặn dòng chảy.

• Trục van và gioăng làm kín: Đảm bảo độ khít tuyệt đối, ngăn rò rỉ chất lỏng ở áp suất cao.

• Lò xo đối với một số thiết kế tự động hoặc van xả áp.

• Đầu kết nối và tay vận hành (hoặc bộ truyền động tự động).

Nguyên lý hoạt động

Nhìn chung, khi mở van, cơ cấu bên trong sẽ tạo ra một đường dẫn thông suốt cho môi chất dịch chuyển qua. Ngược lại, khi đóng van, các bộ phận chặn sẽ khép kín hoàn toàn đường dẫn để ngắt dòng chảy.

Tuy nhiên, cần nhấn mạnh rằng nguyên lý cụ thể sẽ thay đổi tùy theo chủng loại van (như van một chiều tự động theo áp lực hay van bi cơ học), do đó không nên mô tả mọi dòng van cao áp hoạt động hoàn toàn giống nhau.

Các loại van bơm cao áp phổ biến

Van bi cao áp

• Sở hữu cơ chế bi xoay chắc chắn, cho phép thao tác đóng/mở nhanh chóng chỉ với một góc quay nhỏ.

• Có khả năng tạo độ kín cực tốt nếu bề mặt gia công đạt chuẩn xác cao.

• Được ứng dụng rộng rãi trong nhiều hệ thống chất lỏng áp suất lớn đòi hỏi tính linh hoạt cao.

Van một chiều cao áp

• Cho phép dòng chất lỏng di chuyển theo một hướng nhất định và tự động ngăn chặn hiện tượng dòng chảy ngược.

• Thường lắp đặt tại phía xả của máy bơm hoặc các vị trí xung yếu cần bảo vệ hệ thống khỏi búa nước và áp lực phản hồi.

Van kim cao áp

• Thiết kế dạng đầu nhọn cho phép người vận hành kiểm soát và tinh chỉnh lưu lượng dòng chảy với độ chính xác cực cao.

• Phù hợp với các hệ thống đo lường hoặc điều tiết lưu lượng nhỏ ở áp suất lớn.

Van an toàn / van xả áp

• Đóng vai trò bảo vệ hệ thống tuyệt đối khi áp suất vận hành vượt quá ngưỡng giới hạn thiết lập. Tránh nhầm lẫn thiết bị này với các dòng van đóng mở thông thường.

Van chuyên dụng cho bơm cao áp

Tùy theo cấu trúc hệ thống, nhà sản xuất còn thiết kế riêng các dòng van tương thích với máy rửa áp lực cao, bơm piston, bơm plunger hay các dây chuyền phun áp lực công nghiệp.

Thông số kỹ thuật quan trọng khi chọn van bơm nước cao áp

Việc đầu tư vào các hệ thống áp lực đòi hỏi sự chính xác tuyệt đối về mặt thông số thương mại và kỹ thuật:

1. Áp suất làm việc: Đây là yếu tố ưu tiên hàng đầu. Cần phân biệt rõ giữa working pressure (áp suất làm việc), maximum pressure (áp suất tối đa) và test pressure (áp suất thử nghiệm) do nhà sản xuất công bố.

2. Kích thước kết nối: Đảm bảo tương thích qua các thông số về DN, kích thước inch, tiêu chuẩn ren hoặc mặt bích chuyên dụng.

3. Vật liệu chế tạo: Thường gặp các dòng vật liệu như đồng/thau, inox, thép carbon hoặc thép hợp kim đặc biệt.

4. Môi chất: Xác định rõ van dùng cho nước sạch, dầu thủy lực, hóa chất hay các dung dịch đặc biệt.

5. Nhiệt độ làm việc: Nhiệt độ cao hoặc thấp sẽ tác động trực tiếp đến độ bền của thân van và đặc biệt là tuổi thọ của các vòng gioăng làm kín.

6. Lưu lượng và độ sụt áp: Không nên chỉ chăm chăm nhìn vào áp suất tối đa; một chiếc van chịu áp tốt nhưng gây sụt áp quá lớn sẽ làm giảm hiệu suất toàn bộ hệ thống bơm.

Van bơm cao áp khác van thông thường như thế nào?

Sự khác biệt cốt lõi giữa van bơm nước cao áp và các dòng van công nghiệp áp suất thấp nằm ở nhiều khía cạnh kỹ thuật:

• Khác biệt về áp suất: Van cao áp được tính toán kết cấu dày dặn hơn hẳn để chịu đựng sức ép gấp nhiều lần.

• Khác biệt về độ kín: Ở áp suất lớn, chỉ một khe hở nhỏ cũng gây xói mòn và rò rỉ, do đó bề mặt làm kín và gioăng của van cao áp đòi hỏi công nghệ chế tạo khắt khe hơn.

• Khác biệt về vật liệu: Đòi hỏi độ bền cơ học cao, khả năng chống ăn mòn và chịu nhiệt tốt hơn để tránh biến dạng khung van.

• Khác biệt về kiểu kết nối: Thay vì chỉ dùng các loại ren dân dụng thông thường, hệ thống cao áp thường dùng kết nối chuyên dụng chịu lực.

Điểm cần nhấn mạnh: Tuyệt đối không lấy một chiếc van áp suất thấp lắp vào hệ thống cao áp chỉ vì kích thước ren bên ngoài trông có vẻ tương thích, bởi điều này tiềm ẩn nguy cơ nổ vỡ đường ống và tai nạn lao động nghiêm trọng.

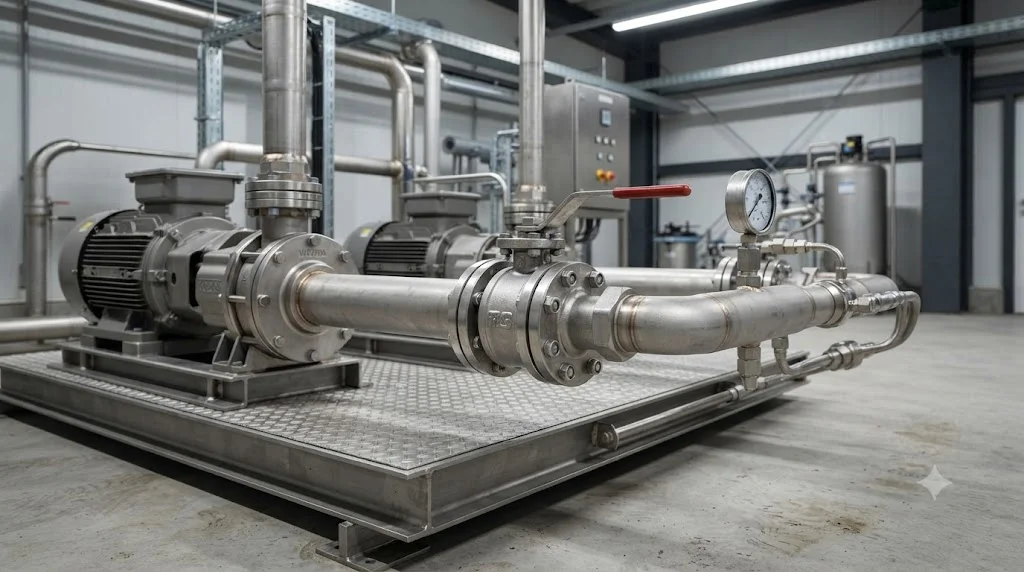

Ứng dụng thực tế của van bơm nước cao áp

• Máy rửa áp lực cao: Hiện diện trong các thiết bị phun rửa xe, máy vệ sinh công nghiệp và hệ thống phun nước áp lực mạnh.

• Hệ thống bơm công nghiệp: Lắp đặt cùng các dòng bơm piston, bơm plunger trong các trạm cấp chất lỏng áp suất cao.

• Hệ thống xử lý nước và RO công nghiệp: Kiểm soát dòng chảy ở các màng lọc áp lực lớn.

• Hệ thống dầu và hóa chất: Sử dụng chuyên biệt khi vật liệu thân van và gioăng được kiểm định tương thích hoàn toàn với hóa chất.

• Thiết bị phun áp lực chuyên dụng: Phục vụ các dây chuyền cắt gọt bằng nước hoặc làm sạch bề mặt kim loại.

Những sai lầm thường gặp khi chọn van bơm nước cao áp

• Sai lầm 1: Chỉ nhìn vào áp suất tối đa. Một con số áp suất lớn in trên nhãn mác không có nghĩa là chiếc van đó phù hợp với mọi môi trường vận hành thực tế của bạn.

• Sai lầm 2: Chọn sai môi chất. Van thiết kế riêng cho nước không mặc nhiên có thể dùng an toàn cho dầu thủy lực hoặc hóa chất ăn mòn.

• Sai lầm 3: Bỏ qua yếu tố nhiệt độ. Nhiệt độ dòng chảy thay đổi có thể làm dãn nở hoặc phá hủy gioăng làm kín chỉ trong thời gian ngắn.

• Sai lầm 4: Chọn sai kiểu kết nối. Kích thước danh nghĩa tương đương nhưng sai bước ren hoặc tiêu chuẩn bích sẽ khiến việc lắp đặt bất thành.

• Sai lầm 5: Ưu tiên giá rẻ. Trong hệ thống áp suất cao, độ an toàn, vật liệu và khả năng chịu tải trọng luôn đóng vai trò quyết định, việc tiết kiệm chi phí mua ban đầu có thể đổi lấy thiệt hại lớn về tài sản.

Cách chọn van bơm cao áp phù hợp – Checklist

Quy trình 7 bước giúp bạn khoanh vùng và lựa chọn sản phẩm chuẩn xác nhất:

• Bước 1: Xác định áp suất – Làm rõ áp suất làm việc thực tế của máy bơm thay vì chỉ dựa vào thông số định mức chung chung.

• Bước 2: Xác định môi chất – Nước, dầu, hóa chất hay các chất lỏng đặc thù khác?

• Bước 3: Kiểm tra nhiệt độ – Đối chiếu giới hạn chịu nhiệt của cả thân van và gioăng làm kín.

• Bước 4: Kiểm tra kích thước – Đo đạc chuẩn xác thông số DN, kích thước inch và kiểu kết nối ống.

• Bước 5: Chọn vật liệu – Ưu tiên các dòng vật liệu trơ và bền bỉ với môi trường làm việc.

• Bước 6: Xác định chức năng – Bạn cần đóng/mở, chống dòng ngược, điều tiết lưu lượng hay xả áp tự động?

• Bước 7: Kiểm tra thông số nhà sản xuất – Rà soát lại định mức áp suất, đặc tính lưu lượng và tiêu chuẩn kiểm định đi kèm.

Cách sử dụng và lưu ý khi vận hành van cao áp

• Trước khi vận hành: Kiểm tra kỹ các mối nối, rà soát tình trạng rò rỉ, kiểm tra dải áp suất và bảo đảm van đang ở vị trí sẵn sàng.

• Trong quá trình vận hành: Không thao tác đóng mở đột ngột nếu hệ thống không cho phép (tránh hiện tượng sốc áp), tuyệt đối không vượt quá áp suất định mức và không dùng lực quá tay khi vặn van cơ.

• Khi bảo trì: Bắt buộc phải ngắt bơm, cô lập nguồn áp, xả kiệt áp suất trong đường ống theo đúng quy trình an toàn trước khi tiến hành can thiệp kỹ thuật.

Điểm cần nhấn mạnh: Áp suất cao luôn tiềm ẩn rủi ro tai nạn lớn hơn nhiều so với hệ thống áp suất thấp. Vì vậy, tuyệt đối không hướng dẫn hoặc để người dùng tự ý tháo dỡ, sửa chữa van khi hệ thống bên trong vẫn còn đang chịu áp lực.

FAQ về van bơm nước cao áp

Van bơm cao áp là gì?

Đây là thiết bị chuyên dụng lắp trong các hệ thống bơm áp lực lớn nhằm thực hiện chức năng kiểm soát, đóng mở, điều hướng hoặc ngăn chặn dòng chảy của chất lỏng.

Van bơm nước cao áp dùng để làm gì?

Tùy chủng loại, van đảm nhận việc đóng/mở dòng, điều hướng chất lỏng, chống dòng chảy ngược, điều chỉnh lưu lượng hoặc làm nhiệm vụ xả áp bảo vệ toàn bộ hệ thống.

Van bơm nước cao áp có dùng cho nước được không?

Hoàn toàn được, miễn là thông số kỹ thuật, vật liệu và gioăng của van được nhà sản xuất xác nhận cho phép sử dụng với nguồn nước ở dải áp suất và nhiệt độ tương ứng.

Nên chọn van bi hay van một chiều cho bơm cao áp?

Hai dòng này có chức năng hoàn toàn khác nhau: van bi thiên về nhiệm vụ đóng/mở chủ động, trong khi van một chiều tự động kiểm soát chiều đi của dòng chảy.

Làm sao biết van có phù hợp với máy bơm?

Bạn cần đối chiếu đồng bộ các yếu tố gồm áp suất, lưu lượng, môi chất, nhiệt độ, kích thước danh nghĩa và kiểu kết nối của van so với thông số thực tế của máy bơm.

Kết luận – Chọn đúng van cho hệ thống bơm cao áp

Van bơm cao áp không thể chỉ được đánh giá hời hợt qua một vài con số áp suất tối đa in trên nhãn sản phẩm. Một giải pháp lựa chọn thực sự chuẩn xác đòi hỏi sự đáp ứng đồng thời của các yếu tố: áp suất, môi chất, nhiệt độ, lưu lượng, kích thước, kiểu kết nối cho đến vật liệu và chức năng chuyên biệt.
