Van Y và Y lọc: Cẩm nang phân biệt, thông số kỹ thuật và hướng dẫn lựa chọn

Trong các hệ thống đường ống công nghiệp, cấp nước, hơi nóng hoặc mạng lưới HVAC, việc kiểm soát và duy trì ổn định dòng lưu chất đòi hỏi những thiết bị cơ khí chuyên dụng. Tuy nhiên, khi tìm kiếm các dòng sản phẩm liên quan đến van chữ y, người dùng thường gặp rất nhiều bối rối trước sự đa dạng của các thiết bị có hình dạng chữ Y như van cầu chữ Y hay van lọc cặn. Sự nhầm lẫn này nếu không được gỡ bỏ ngay từ đầu có thể dẫn đến việc lắp đặt sai chức năng, gây gián đoạn toàn bộ dây chuyền vận hành.

Bài viết chuyên sâu này sẽ giúp bạn định hướng rõ ràng cấu trúc, nguyên lý, các tiêu chí kỹ thuật cốt lõi và cách phân biệt chính xác trước khi đưa ra quyết định mua hàng.

Kiến thức nền: Cấu tạo và nguyên lý hoạt động của van Y

Để hiểu vì sao thiết bị này mang tên gọi van y, chúng ta cần nhìn vào hình dáng đặc trưng của phần thân với góc nghiêng chéo tạo thành chữ Y so với đường tâm ống. Thiết kế tối ưu này giúp định hướng dòng chảy mượt mà hơn, hạn chế tối đa hiện tượng sụt áp so với các dòng van góc truyền thống.

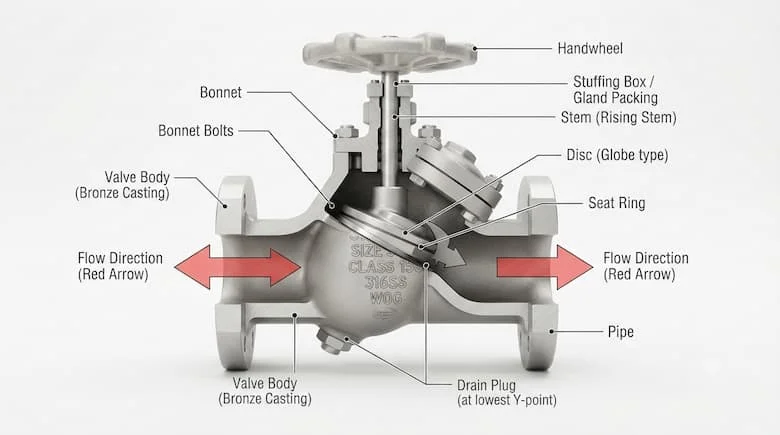

Cấu tạo cơ bản bao gồm các bộ phận chính:

• Thân van: Chứa các linh kiện bên trong, chịu áp lực vận hành trực tiếp từ hệ thống ống dẫn.

• Bộ phận đóng mở / Lọc: Tùy model cụ thể, đây có thể là đĩa van điều tiết hoặc lưới lọc cặn chuyên dụng.

• Trục van: Truyền chuyển động lực từ tay quay, tay gạt hoặc bộ truyền động khí nén/điện xuống đĩa van.

• Gioăng làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

Về nguyên lý, dòng lưu chất khi đi qua van chữ y sẽ di chuyển theo góc nghiêng của thân, giúp giảm thiểu tổn thất áp suất và tăng cường khả năng điều tiết lưu lượng dòng chảy một cách chính xác theo yêu cầu thiết kế của hệ thống.

Phân tích chuyên sâu: Phân biệt van chữ Y và Y lọc cùng thông số kỹ thuật

Các loại van chữ Y phổ biến trên thị trường

• Van cầu chữ Y (Y-pattern globe valve): Sở hữu khả năng điều tiết lưu lượng cực tốt, thường được ứng dụng trong các đường ống hơi, nước nóng, dầu nhờ thiết kế thân nghiêng giúp giảm lực cản dòng chảy.

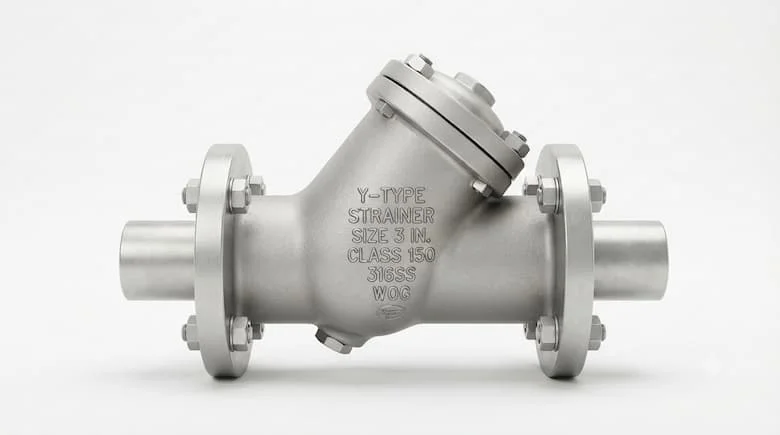

• Y lọc (Y-strainer): Thường bị nhầm lẫn là van đóng mở nhưng thực chất đây là thiết bị lọc cơ học, sử dụng lưới đục lỗ để giữ lại cặn bẩn, rác thải, hạt kim loại trước khi chúng kịp tàn phá các thiết bị đắt tiền như máy bơm hay van điều khiển.

Bảng so sánh nhanh: Van chữ Y đóng mở và Y lọc

Thông số kỹ thuật quan trọng khi lựa chọn

• Kích thước (DN / NPS): Phải tương thích hoàn toàn với đường kính ống (từ DN15 đến DN100 và các cỡ lớn hơn), đồng thời phải tính đến lưu lượng thực tế.

• Áp suất làm việc (PN / Class): Định mức chịu áp lực tối đa của thiết bị để tránh nứt vỡ dưới áp lực cao.

• Vật liệu cấu tạo: Sự khác biệt giữa đồng (gọn nhẹ cho dân dụng), gang (bền bỉ cho cấp nước), thép và inox (chịu nhiệt và chống ăn mòn hóa chất cực tốt) quyết định trực tiếp đến độ bền của van chữ y trong từng môi trường lưu chất cụ thể.

Ứng dụng thực tế và những sai lầm thường gặp

Các lĩnh vực ứng dụng tiêu biểu

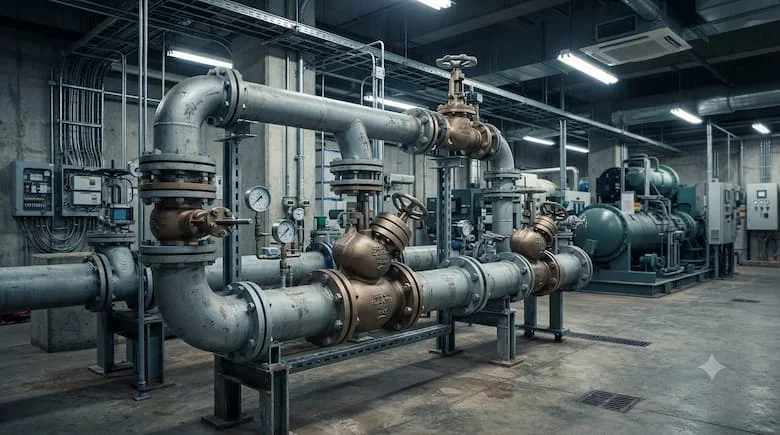

• Hệ thống cấp nước và xử lý nước: Lắp đặt tại các trạm bơm, mạng lưới phân phối nước khu công nghiệp.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh và nước giải nhiệt trong các tòa nhà thương mại.

• Hệ thống hơi công nghiệp: Vận hành ổn định trong các đường ống hơi nóng, lò hơi đòi hỏi khả năng chịu nhiệt độ và áp suất cao.

Những sai lầm phổ biến khi lựa chọn:

1. Nhầm lẫn tai hại giữa van chữ Y và Y lọc: Mua Y lọc khi đang cần van đóng mở dòng chảy, dẫn đến không thể cô lập hệ thống đường ống khi xảy ra sự cố.

2. Chỉ chọn theo kích thước DN: Bỏ qua thông số áp suất và nhiệt độ, khiến van bị biến dạng hoặc rò rỉ chỉ sau thời gian ngắn đưa vào vận hành.

3. Chọn sai vật liệu chế tạo: Dùng van gang hoặc đồng cho môi trường hóa chất ăn mòn mạnh thay vì chọn chất liệu inox chuyên dụng.

4. Không kiểm tra kiểu kết nối: Nhầm lẫn giữa kết nối ren, mặt bích hay hàn khiến quá trình thi công thực tế bị ngưng trệ.

Hướng dẫn lựa chọn và Checklist trước khi mua

Quy trình 6 bước lựa chọn chuẩn xác:

1. Xác định rõ chức năng: Bạn cần thiết bị để đóng/mở, điều tiết lưu lượng hay lọc cặn bẩn?

2. Xác định môi trường lưu chất: Nước, hơi, khí, dầu hay hóa chất đặc thù?

3. Xác định kích thước DN/NPS: Khớp nối hoàn hảo với thông số đường ống thực tế.

4. Kiểm tra áp suất và nhiệt độ: Đảm bảo thông số kỹ thuật của model đáp ứng điều kiện vận hành khắt khe nhất.

5. Chọn vật liệu phù hợp: Đồng, gang, thép hay inox để tối ưu hóa chi phí và tuổi thọ.

6. Kiểm tra kiểu kết nối: Mặt bích, ren hay hàn tùy thuộc thiết kế tuyến ống.

Checklist kiểm tra trước khi lắp đặt:

• Đúng chủng loại van chữ y hoặc Y lọc theo đúng bản vẽ thiết kế kỹ thuật.

• Kích thước DN và tiêu chuẩn áp suất PN khớp tuyệt đối với hệ thống.

• Vật liệu thân van và gioăng làm kín tương thích hoàn toàn với lưu chất.

• Đầy đủ chứng từ nguồn gốc, catalogue và thông số kỹ thuật đi kèm.

• Kiểm tra ngoại quan không bị nứt vỡ, ren hoặc mặt bích không bị biến dạng.

FAQ: Câu hỏi thường gặp về van Y

1. Van Y là gì?

Van chữ y là tên gọi chung cho các thiết bị van có hình dạng thân chữ Y, có chức năng đóng mở, điều tiết hoặc kiểm soát dòng chảy tùy thuộc vào từng model cụ thể.

2. Van chữ Y có phải là Y lọc không?

Không hoàn toàn. Y lọc là thiết bị dùng lưới cơ học để lọc cặn bẩn trong đường ống, trong khi van chữ y thiên về chức năng điều tiết hoặc đóng mở dòng lưu chất.

3. Van chữ Y thường được sử dụng trong những môi trường nào?

Tùy vào vật liệu cấu tạo, van chữ y có thể dùng cho nước sạch, nước thải, hệ thống hơi nóng, khí nén, dầu hoặc một số môi trường hóa chất công nghiệp phù hợp.

4. Làm sao để chọn mua đúng loại van chữ Y cho hệ thống?

Bạn cần xác định chính xác mục đích sử dụng (đóng mở hay lọc cặn), kích thước DN, áp suất, nhiệt độ, vật liệu và đối chiếu kỹ với catalogue của nhà sản xuất.

Kết luận

Việc nắm vững bản chất cấu tạo và phân biệt chính xác giữa van y điều tiết và Y lọc là chìa khóa vàng giúp hệ thống đường ống vận hành trơn tru, an toàn và bền bỉ theo thời gian. Sự cẩn trọng trong từng bước lựa chọn thông số kỹ thuật sẽ giúp loại bỏ hoàn toàn các rủi ro sự cố không đáng có.
