Van xoay xả bụi: Cấu tạo, nguyên lý hoạt động và tiêu chí lựa chọn chuẩn kỹ thuật

Trong các nhà máy sản xuất xi măng, thức ăn chăn nuôi, chế biến gỗ, khoáng sản hay các dây chuyền công nghiệp chuyên xử lý vật liệu dạng bột và hạt, bụi thường được thu gom tập trung vào các phễu chứa, cyclone hoặc buồng lọc bụi. Tuy nhiên, công tác xả vật liệu ra khỏi các thiết bị này chưa bao giờ là một bài toán đơn giản.

Nếu xả trực tiếp bằng các cơ cấu thông thường, hệ thống sẽ ngay lập tức đối mặt với vô vàn rủi ro: không khí bên ngoài bị hút ngược vào trong làm xáo trộn luồng khí, bụi mịn phát tán ô nhiễm môi trường làm việc, sụt giảm áp suất âm đột ngột và dòng vật liệu bị đứt quãng, làm tê liệt hiệu suất thu gom bụi của toàn bộ nhà máy. Đó chính là lý do van xoay xả bụi (rotary airlock valve) ra đời như một mảnh ghép kỹ thuật không thể thiếu để vừa xả liên tục vừa khóa kín khí hiệu quả.

Kiến thức nền: Cấu tạo và nguyên lý hoạt động của van xoay xả bụi

Hiểu đúng về van xoay xả bụi đòi hỏi sự phân biệt rõ ràng với các dòng van đường ống thông thường như van bướm hay van cổng. Trong khi van thông thường chỉ làm nhiệm vụ đóng mở tĩnh, van xoay sở hữu cơ cấu chuyển động cơ khí liên tục để vừa vận chuyển vật liệu vừa duy trì độ kín khí tuyệt đối.

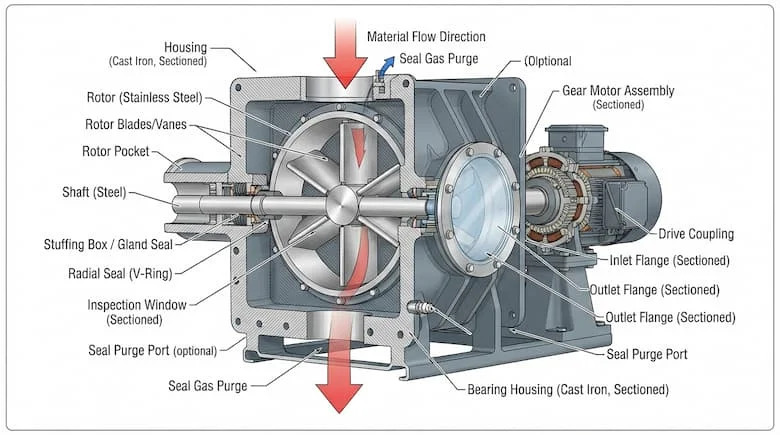

Cấu tạo chi tiết của thiết bị bao gồm:

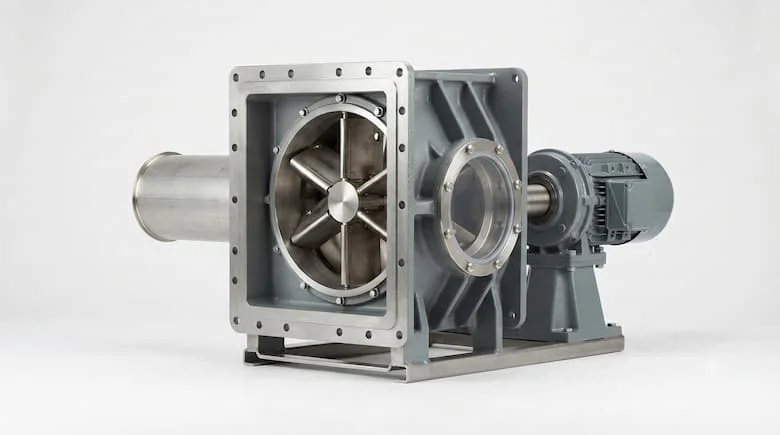

• Thân van: Chế tạo dạng hình trụ đúc khối vững chắc, tích hợp mặt bích cửa vào và cửa ra tiêu chuẩn.

• Rotor (Cánh xoay): Trục quay trung tâm được bố trí nhiều cánh gạt bằng thép hoặc vật liệu chuyên dụng.

• Khoang chứa vật liệu: Không gian được chia nhỏ bởi các cánh rotor để định lượng chính xác lượng bụi xả qua mỗi vòng quay.

• Hệ thống truyền động: Gồm motor điện và hộp giảm tốc chất lượng cao giúp duy trì tốc độ quay ổn định, mượt mà.

• Phớt làm kín: Hệ thống phớt bọc trục ngăn chặn bụi lọt vào ổ bi và hạn chế tối đa rò rỉ khí chênh áp.

Nguyên lý vận hành diễn ra theo chu trình tuần hoàn: Vật liệu từ phễu rơi vào các khoang trống của rotor đang quay, rotor dịch chuyển đưa vật liệu xuống cửa xả phía dưới và tiếp tục quay trở về vị trí nhận liệu phía trên mà không cho dòng khí lọt ngược chiều. Tham khảo thêm các dòng thiết bị phụ trợ đồng bộ tại.

Phân tích chuyên sâu: Chủng loại, thông số và khả năng khóa khí

Các dòng rotary airlock valve phổ biến

• Rotary airlock valve tiêu chuẩn: Chuyên dụng cho các vật liệu khô, mùn cưa, bột nhẹ trong điều kiện làm việc thông thường.

• Van xoay công nghiệp chịu tải nặng: Kết cấu thân vỏ dày dặn, chịu được cường độ làm việc liên tục 24/7 tại các nhà máy lớn.

• Van xoay chống mài mòn cao: Thiết kế chuyên biệt với vật liệu hợp kim cứng chống chịu tốt sự tàn phá của cát, tro xỉ, bột đá hay khoáng sản sắc cạnh.

• Van xoay chịu nhiệt độ cao: Giải pháp tối ưu cho các dòng bụi khí có nhiệt độ cao phát sinh từ lò nung, đòi hỏi vật liệu thân và phớt chịu nhiệt đặc thù.

Bảng thông số kỹ thuật quan trọng khi lựa chọn

Tại sao van xoay giúp hạn chế thất thoát áp suất?

Trong các hệ thống hút bụi công nghiệp, quạt ly tâm luôn duy trì một vùng áp suất âm rất lớn bên trong buồng lọc (bag filter) hoặc cyclone. Nếu cửa xả bên dưới không được khóa kín, không khí tươi bên ngoài sẽ lập tức lùa ngược vào hệ thống qua đường xả, làm triệt tiêu lực hút tại các chụp hút bụi ở khu vực sản xuất.

Cấu trúc các khoang khép kín liên tục giữa rotor và thành trong thân van xoay tạo ra một "bức tường khí động học", vừa cho phép vật liệu rơi xuống tự do vừa chặn đứng luồng khí lọt ngược. Mức độ hiệu quả này phụ thuộc hoàn toàn vào dung sai khe hở chế tạo và chất lượng phớt làm kín.

Ứng dụng thực tế và những sai lầm thường gặp

Các lĩnh vực ứng dụng tiêu biểu

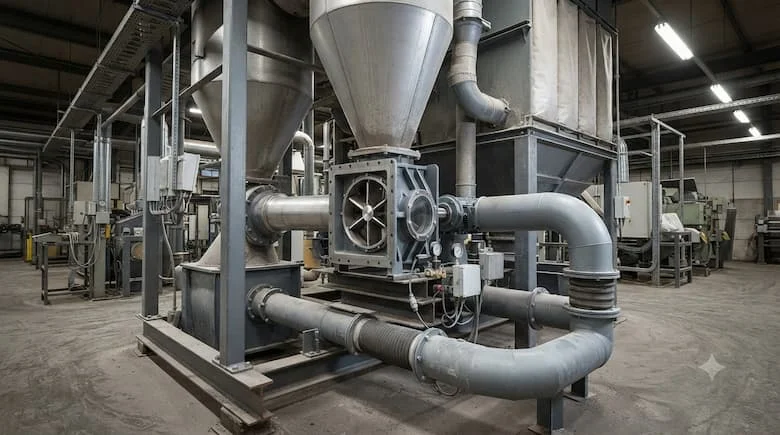

• Hệ thống lọc bụi nhà xưởng (Dust Collector / Cyclone): Lắp đặt ngay dưới phễu thu hồi bụi để xả liên tục bụi mịn ra bao chứa hoặc băng tải.

• Nhà máy xi măng và vật liệu xây dựng: Xả bột clinker, phụ gia xi măng, bột đá mịn với năng suất lớn.

• Nhà máy thức ăn chăn nuôi và chế biến nông sản: Vận chuyển định lượng cám, bột ngũ cốc nguyên liệu.

• Ngành chế biến gỗ: Thu gom và xả mùn cưa, dăm bào từ các cyclone lọc bụi gỗ công nghiệp.

Những sai lầm phổ biến khi lựa chọn:

1. Chỉ chọn kích thước van theo đường ống: Lắp van quá lớn hoặc quá nhỏ so với lưu lượng vật liệu thực tế dẫn đến tình trạng ùn ứ hoặc hao hụt khí nén.

2. Bỏ qua đặc tính mài mòn của vật liệu: Dùng van thép thông thường cho cát hoặc tro đá khiến cánh rotor mòn vẹt chỉ sau vài tháng vận hành.

3. Quên tính toán áp suất chênh lệch: Không dự phòng độ kín của phớt trước áp suất âm lớn của quạt hút, gây thất thoát áp lực nghiêm trọng.

4. Chọn sai công suất motor: Motor quá yếu không đủ mô-men xoắn để khởi động khi khoang chứa bị kẹt vật liệu đặc quánh.

Hướng dẫn lựa chọn và Checklist trước khi mua

Quy trình 6 bước lựa chọn chuẩn xác:

1. Xác định rõ loại vật liệu: Bụi mịn, bột thô, hạt nặng hay mùn cưa ẩm?

2. Tính toán lưu lượng xả yêu cầu: Định mức khối lượng vật liệu cần xả theo giờ (kg/h).

3. Xác định mức chênh áp hệ thống: Đo lường áp suất âm/dương tại vị trí lắp đặt phễu.

4. Kiểm tra nhiệt độ làm việc: Đảm bảo thiết bị chịu được nhiệt độ thực tế của dòng bụi.

5. Lựa chọn vật liệu cấu tạo phù hợp: Thép carbon, inox chống gỉ hay vật liệu chống mài mòn đặc biệt.

6. Chọn bộ truyền động tối ưu: Công suất motor và tỷ số truyền hộp giảm tốc phù hợp với tải trọng thực tế.

Checklist kiểm tra trước khi lắp đặt:

• Đúng chủng loại rotary airlock valve theo yêu cầu thiết kế hệ thống lọc bụi.

• Kích thước mặt bích cửa vào và cửa ra khớp hoàn toàn với phễu xả.

• Rotor quay trơn tru, không có hiện tượng cạ sát vào thành trong thân van.

• Đầy đủ thông số về tốc độ rotor, công suất motor và hộp giảm tốc.

• Hồ sơ xuất xứ, chứng chỉ chất lượng (CO/CQ) đầy đủ từ nhà sản xuất.

FAQ: Câu hỏi thường gặp

1. Van xoay xả bụi là gì?

Rotary airlock valve là thiết bị cơ khí chuyên dụng dùng để định lượng và xả vật liệu dạng bột, hạt từ cyclone hoặc bộ lọc bụi xuống dưới, đồng thời làm nhiệm vụ khóa khí chống thất thoát áp suất.

2. Thiết bị này còn có những tên gọi nào khác?

Rotary airlock valve thường được gọi bằng nhiều tên khác nhau như rotary airlock valve, rotary valve, van khóa khí hoặc van xả định lượng dạng sao.

3. Van xoay có sử dụng được cho vật liệu có nhiệt độ cao không?

Hoàn toàn có thể. Tuy nhiên bạn cần yêu cầu nhà cung cấp tư vấn các model chuyên dụng chịu nhiệt cao với vật liệu thân, ổ trục và phớt làm kín được thiết kế đặc biệt.

4. Làm sao để khắc phục tình trạng kẹt vật liệu ở van xoay?

Cần kiểm tra lại độ ẩm của vật liệu (tránh bết dính), lựa chọn số cánh rotor phù hợp, bổ sung thiết bị phá vòm trên phễu chứa hoặc nâng công suất mô-men xoắn của motor giảm tốc.

Kết luận

Đầu tư một hệ thống van xoay xả bụi đạt chuẩn kỹ thuật là giải pháp cốt lõi giúp dây chuyền sản xuất vận hành liên tục, ngăn chặn triệt để tình trạng rò rỉ khí, bảo vệ hiệu suất thu hồi bụi và kéo dài tuổi thọ toàn bộ thiết bị phía sau. Sự cẩn trọng trong từng thông số kỹ thuật sẽ mang lại hiệu quả đầu tư bền vững cho doanh nghiệp.
