Van 1 Chiều Lắp Trước Hay Sau Bơm Tăng Áp: Giải Đáp Chuyên Sâu  Đúng Kỹ Thuật?

Khi lắp đặt hệ thống bơm tăng áp cho nhà ở hoặc công trình, không ít người dùng gặp phải tình trạng áp lực nước không ổn định, máy bơm cứ đóng mở liên tục hoặc phát ra tiếng ồn, rung lắc khó chịu. Đôi khi, hiện tượng nước chảy ngược khi bơm dừng khiến hệ thống gặp trục trặc, và nguyên nhân thường liên quan đến vị trí lắp đặt phụ kiện.

Vậy câu hỏi đặt ra là van 1 chiều lắp trước hay sau bơm tăng áp? Có thực sự cần thiết phải lắp cả hai vị trí hay không?

Cần lưu ý rằng không có một quy tắc tuyệt đối nào bắt buộc phải "luôn lắp trước" hay "luôn lắp sau" cho mọi trường hợp. Vị trí chính xác của van phụ thuộc hoàn toàn vào loại bơm, sơ đồ đường ống, nguồn cấp nước thực tế và tuân thủ theo đúng hướng dẫn kỹ thuật từ nhà sản xuất.

Kiến thức nền

Van một chiều là gì và có tác dụng gì trong hệ thống bơm?

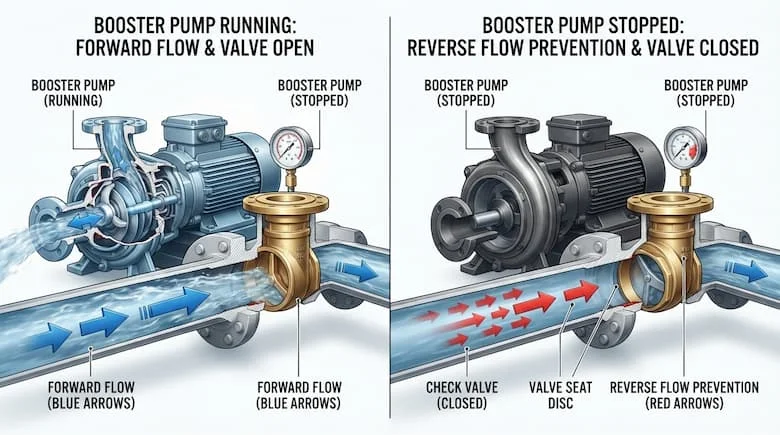

Van một chiều là thiết bị cơ khí chuyên dụng chỉ cho phép dòng lưu chất di chuyển theo một hướng nhất định và tự động đóng kín ngay khi dòng chảy có xu hướng đảo chiều.

Chức năng cốt lõi của van là ngăn chặn nước chảy ngược về máy bơm, qua đó hạn chế tối đa các sự cố va đập thủy lực và bảo vệ thiết bị an toàn. Cấu tạo tiêu chuẩn của van bao gồm: thân van chắc chắn, đĩa van hoặc bi van chuyển động, lò xo đàn hồi, vòng gioăng làm kín và ký hiệu mũi tên nổi chỉ rõ hướng dòng chảy.

Bơm tăng áp hoạt động như thế nào?

Hành trình di chuyển của dòng nước tuân theo thứ tự: Nguồn nước → đường hút → bơm tăng áp → đường đẩy → thiết bị sử dụng nước.

Khi người dùng mở vòi, áp lực giảm khiến bơm tự động khởi động để tạo áp lực đẩy nước đi. Ngược lại, khi ngưng sử dụng, bơm sẽ tự động ngắt. Nếu có hiện tượng dòng chảy ngược, áp lực tác động ngược lại sẽ làm ảnh hưởng xấu đến các bộ phận bên trong bơm, do đó sự xuất hiện của van một chiều đóng vai trò kiểm soát hướng dòng cực kỳ quan trọng.

Phân tích chuyên sâu

Van 1 chiều lắp trước hay sau bơm tăng áp?

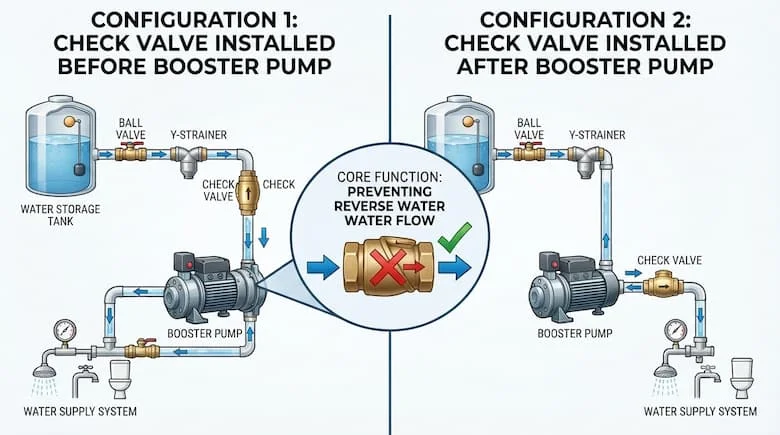

Trường hợp 1: Van một chiều ở phía đầu vào bơm

Sơ đồ: Nguồn nước → Van một chiều → Bơm tăng áp → Đường ống sử dụng. Cấu hình này rất cần thiết khi nguồn nước cấp lấy từ bồn chứa trên cao hoặc đường ống có nguy cơ bị tụt áp, mất nước mồi, giúp giữ nước luôn đầy trong buồng bơm.

Trường hợp 2: Van một chiều ở phía đầu ra bơm

Sơ đồ: Nguồn nước → Bơm tăng áp → Van một chiều → Hệ thống sử dụng. Vị trí này giúp kiểm soát dòng nước phía sau bơm, ngăn chặn triệt để dòng nước áp lực cao quay ngược lại làm quay cánh quạt khi bơm dừng đột ngột.

Trường hợp 3: Có thể cần van một chiều ở cả hai phía

Sơ đồ: Nguồn nước → Van 1 chiều → Bơm tăng áp → Van 1 chiều → Hệ thống. Giải pháp này áp dụng khi hệ thống phức tạp, yêu cầu kiểm soát chặt chẽ ở cả đầu hút lẫn đầu đẩy. Tuy nhiên, không nên tự ý lắp thêm van bừa bãi vì mỗi thiết bị đều gây thêm một phần tổn thất áp suất cho hệ thống.

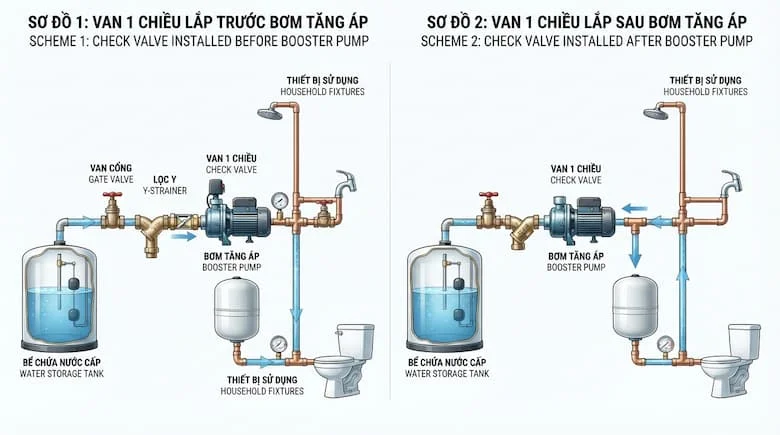

Sơ đồ lắp van một chiều cho bơm tăng áp

• Sơ đồ 1 (Bơm lấy nước từ bồn): Bồn nước → Van một chiều → Bơm tăng áp → Van một chiều → Thiết bị sử dụng. Giúp giữ nước mồi ổn định cho bơm và ngăn nước hồi về bồn.

• Sơ đồ 2 (Bơm tăng áp trực tiếp trên đường ống): Đường nước cấp → Van một chiều → Bơm tăng áp → Van một chiều → Đường ống sử dụng. Phù hợp cho các dòng bơm tăng áp điện tử dòng chảy trực tiếp.

• Sơ đồ 3 (Hệ thống nhiều nhánh): Nguồn nước → Bơm tăng áp → Van một chiều → Bộ chia nước → Các nhánh phân phối. Đảm bảo áp lực ổn định cho từng khu vực sử dụng riêng biệt.

Tại sao phải lắp van một chiều đúng vị trí?

Việc tuân thủ đúng van 1 chiều lắp trước hay sau bơm tăng áp mang lại những giá trị thiết thực:

• Ngăn chặn hiệu quả hiện tượng dòng chảy đảo chiều đột ngột.

• Bảo vệ động cơ máy bơm khỏi nguy cơ quay ngược cháy cuộn dây.

• Duy trì hướng dòng chảy ổn định, hạn chế thất thoát nước trong đường ống.

• Hỗ trợ ổn định áp lực đầu ra, giảm thiểu tối đa tiếng ồn và hiện tượng bơm chạy ngắt quãng liên tục.

Van một chiều lắp trước bơm có làm giảm áp không?

Mọi loại van trên đường ống đều tạo ra một mức tổn thất áp suất nhất định. Mức độ sụt áp phụ thuộc vào chủng loại van, kích thước danh nghĩa, lưu lượng dòng chảy và thiết kế cơ khí bên trong.

Nếu chọn van có kích thước quá nhỏ so với đường ống, tổn thất áp suất sẽ tăng cao. Ngoài ra, dòng van lò xo thường đòi hỏi một lực đẩy tối thiểu nhất định để mở van, vì vậy tuyệt đối không nên chọn mua van chỉ dựa cảm tính vào đường kính ống.

Nên dùng loại van một chiều nào cho bơm tăng áp?

• Van lò xo: Có tốc độ đóng nhanh, kết cấu gọn gàng, là lựa chọn tối ưu cho phần lớn các hệ thống bơm tăng áp gia đình.

• Van lá lật: Tạo ra tổn thất áp suất tương đối thấp ở điều kiện dòng chảy lớn, phù hợp cho các đường ống công suất cao.

• Van bi & Van cánh bướm: Thường dùng cho các hệ thống đường ống công nghiệp hoặc trạm bơm quy mô lớn.

Việc lựa chọn phải dựa trên các thông số thực tế về lưu lượng, áp suất, kích thước và yêu cầu vận hành của từng dòng máy bơm.

Ứng dụng thực tế

Các trường hợp thường gặp khi lắp van một chiều cho bơm tăng áp

• Hộ gia đình: Lắp đặt cho bơm tăng áp cấp nước vòi sen, máy giặt, bình nóng lạnh hoặc hệ thống cấp nước lên các tầng cao chung cư.

• Hệ thống bồn chứa: Đảm bảo nước từ bồn không bị chảy ngược khi áp lực trong ống thay đổi.

• Công nghiệp & PCCC: Ứng dụng trong các trạm bơm cấp nước sinh hoạt, hệ thống HVAC điều hòa không khí và mạng lưới phòng cháy chữa cháy chuyên dụng.

Những sai lầm thường gặp khi lắp van một chiều

1. Lắp ngược chiều: Không quan sát kỹ ký hiệu mũi tên trên thân van khiến dòng nước bị chặn hoàn toàn.

2. Chọn van nhỏ hơn đường ống: Gây thắt cổ chai, làm tăng tổn thất áp suất và giảm lưu lượng nước cấp.

3. Lắp quá nhiều van không cần thiết: Làm gia tăng trở lực cho dòng chảy mà không cải thiện hiệu suất hệ thống.

4. Không kiểm tra áp suất làm việc: Dẫn đến nứt vỡ hoặc rò rỉ khi áp lực bơm tăng cao đột ngột.

5. Bỏ qua hướng dẫn của nhà sản xuất: Mỗi dòng bơm (bơm cơ, bơm điện tử, bơm biến tần) sẽ có sơ đồ khuyến nghị riêng biệt cần tuân thủ.

Hướng dẫn / Checklist

Checklist trước khi vận hành hệ thống

• Đúng chiều mũi tên: Hướng trùng khớp hoàn toàn với chiều dòng chảy.

• Đúng kích thước DN/phi: Tương thích tuyệt đối với đường kính ống.

• Đúng áp suất: Đáp ứng giới hạn chịu tải của toàn mạng lưới.

• Kết nối kín: Các mối ren hoặc mặt bích siết chặt chẽ.

• Không rò rỉ: Đảm bảo khô ráo tại các điểm tiếp giáp.

• Bơm không rung bất thường: Vận hành êm ái, ổn định.

• Không có tiếng va đập: Triệt tiêu hoàn toàn tiếng ồn búa nước.

• Áp suất đầu ra ổn định: Cung cấp đủ lượng nước cho thiết bị sử dụng.

• Van không bị kẹt: Đĩa/lò xo chuyển động nhạy bén.

FAQ

1. Van 1 chiều lắp trước hay sau bơm tăng áp?

Không có một vị trí cố định áp dụng cho mọi hệ thống; vị trí van phụ thuộc vào cấu hình đường ống, loại bơm và yêu cầu của nhà sản xuất, cần xác định hướng dòng chảy trước khi lắp đặt.

2. Có cần lắp van một chiều cả trước và sau bơm không?

Một số hệ thống đặc thù có thể cần van ở cả hai phía, nhưng không nên mặc định áp dụng vì mỗi van sẽ tạo thêm tổn thất áp suất cho hệ thống.

3. Van một chiều lắp ngược có ảnh hưởng gì?

Van sẽ chặn không cho nước đi qua, gây giảm hoặc mất lưu lượng hoàn toàn và khiến hệ thống bơm hoạt động không ổn định, dễ cháy động cơ.

4. Bơm tăng áp kêu to có phải do van một chiều không?

Có thể, nhưng đó không phải là nguyên nhân duy nhất; cần kiểm tra thêm đường hút, nguồn nước, không khí lẫn trong ống và cách lắp đặt thiết bị.

Kết Luận

Tóm lại, việc xác định chính xác van 1 chiều lắp trước hay sau bơm tăng áp đòi hỏi sự thấu hiểu về sơ đồ hệ thống, hướng dòng chảy và khuyến cáo từ nhà sản xuất thay vì áp dụng một công thức dập khuôn. Việc tính toán kỹ lưỡng kích thước, loại van và tổn thất áp suất sẽ giúp hệ thống vận hành bền bỉ.
