Air Shutoff Valve Là Gì? Cẩm Nang Lựa Chọn Và Ứng Dụng Chuyên Sâu

Trong một hệ thống khí nén, khi cần sửa chữa một máy hoặc cô lập một nhánh đường ống, việc ngắt nguồn khí nhanh chóng là yếu tố rất quan trọng. Nếu không có thiết bị đóng ngắt phù hợp, kỹ thuật viên có thể phải dừng cả hệ thống hoặc gặp nguy cơ do khí vẫn còn áp suất. Đây chính là lúc air shutoff valve( hay van khóa khí)  đóng vai trò quyết định, giúp bảo vệ toàn bộ dây chuyền vận hành trơn tru và an toàn.

Thiết bị này sở hữu các đặc điểm cốt lõi sau:

• Van khóa khí dùng để đóng/ngắt dòng khí một cách linh hoạt.

• Có thể được lắp trên mọi vị trí của đường ống khí nén.

• Hỗ trợ cô lập thiết bị hoặc từng khu vực riêng biệt.

• Giúp hoạt động bảo trì, sửa chữa diễn ra thuận tiện và nhanh chóng hơn.

• Một số loại có thiết kế đặc thù phù hợp với các yêu cầu an toàn khắt khe trong vận hành công nghiệp.

Việc nắm vững cách vận hành và tiêu chí lựa chọn dòng van này sẽ giúp doanh nghiệp tối ưu hóa hiệu suất, đồng thời hạn chế tối đa rủi ro rò rỉ hay tai nạn lao động.

KIẾN THỨC NỀN

Air Shutoff Valve Là Gì?

Air shutoff valve là loại van được sử dụng để đóng, mở hoặc cô lập dòng khí trong hệ thống đường ống khí nén. Khi van ở trạng thái đóng, dòng khí qua van bị ngăn lại, giúp tách một thiết bị hoặc một khu vực khỏi nguồn khí để phục vụ vận hành, bảo trì hoặc sửa chữa.

Để hiểu sâu hơn về bản chất, chúng ta có thể tách nghĩa từng thành phần:

• Air: Khí, môi chất truyền động chính trong hệ thống.

• Shutoff: Đóng/ngắt, cô lập dòng chảy.

• Valve: Van cơ khí hoặc tự động điều tiết.

Trong thực tế ngành kỹ thuật, thiết bị này còn được gọi dưới nhiều tên gọi khác nhau tùy thuộc vào vùng miền hoặc tiêu chuẩn kỹ thuật:

• Air shut-off valve

• Pneumatic shutoff valve

• Air isolation valve

• Van khóa khí / Van ngắt khí / Van cô lập khí / Van khóa đường khí

Lưu ý SEO: Không nên khẳng định tất cả các thuật ngữ trên luôn đồng nghĩa 100%. Một số thuật ngữ mang tính bao quát chỉ nhóm van, trong khi số khác định hình rõ ứng dụng cụ thể trong hệ thống tự động hóa.

Nguyên Lý Hoạt Động Của Van Khóa Khí

Hệ thống khí nén vận hành theo một chu trình khép kín: Nguồn khí thiết bị sử dụng khí. Cơ chế đóng ngắt của van diễn ra tuần tự qua các trạng thái:

• Khi van mở: Cửa van mở hoàn toàn, khí đi qua van với lưu lượng lớn, hệ thống tiếp tục cấp khí ổn định cho thiết bị.

• Khi van đóng: Cơ cấu đóng di chuyển về vị trí chặn, tiết diện dòng chảy bị khóa kín, dòng khí về phía sau van bị cô lập hoàn toàn.

Khi cần bảo trì, quy trình chuẩn kỹ thuật thường bao gồm các bước: ngắt nguồn khí, đóng van khóa khí, xả phần khí còn lại (nếu hệ thống có thiết kế xả áp), kiểm tra áp suất và tiến hành bảo trì.

Điểm kỹ thuật quan trọng: Không chỉ đóng van là đủ trong mọi trường hợp. Với hệ thống khí nén, phần khí còn tồn áp ở phía downstream (hạ lưu) vẫn có thể gây nguy hiểm nghiêm trọng cho kỹ thuật viên nếu không được xả đúng cách trước khi tháo lắp thiết bị.

PHÂN TÍCH CHUYÊN SÂU

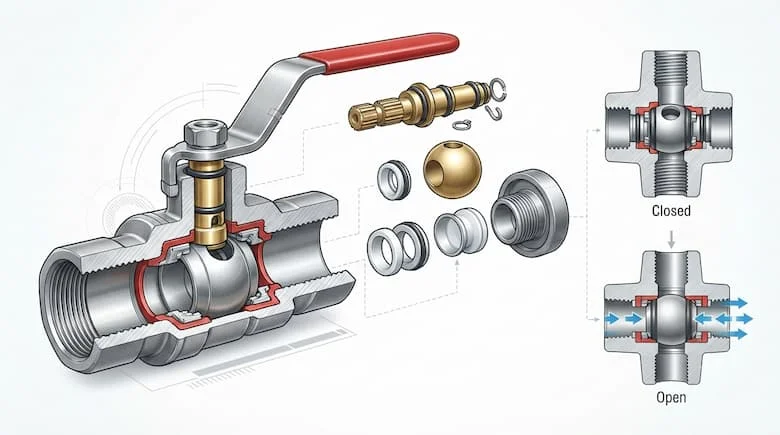

Cấu Tạo Air Shutoff Valve Gồm Những Bộ Phận Nào?

Một van khóa khí tiêu chuẩn được cấu thành từ nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo độ kín khít và độ bền cơ học cao:

• Valve body (Thân van): Chịu áp lực chính, thường làm bằng đồng, inox hoặc nhôm.

• Shutoff mechanism (Cơ cấu đóng ngắt): Bi van, đĩa van hoặc cửa van chịu trách nhiệm chặn dòng.

• Handle / Actuator (Tay gạt hoặc bộ truyền động): Dùng để vận hành thủ công hoặc tự động hóa.

• Stem (Trục van): Truyền lực từ tay gạt/bộ truyền động xuống cơ cấu đóng ngắt.

• Sealing element (Bộ phận làm kín): Gioăng làm từ NBR, EPT, PTFE giúp ngăn rò rỉ khí tuyệt đối.

• Inlet port & Outlet port (Cổng vào và cổng ra): Nơi kết nối dòng khí vào và ra khỏi van.

• Connection (Kiểu kết nối): Ren, mặt bích hoặc dạng cắm nhanh.

Tuy nhiên, cấu tạo chi tiết sẽ thay đổi tùy thuộc vào kiểu van, kích thước, áp suất làm việc, vật liệu chế tạo và môi trường khí thực tế của nhà máy.

Các Loại Van Khóa Khí Phổ Biến

Để đáp ứng đa dạng nhu cầu công nghiệp, thị trường hiện nay cung cấp nhiều chủng loại van khác nhau:

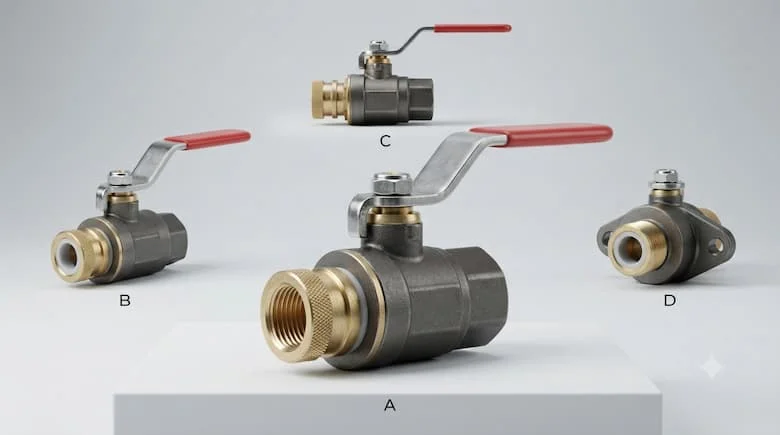

1. Ball Valve (Van bi)

Sử dụng viên bi có lỗ xuyên tâm để đóng/mở dòng khí.

• Ưu điểm: Đóng/mở cực nhanh chỉ với góc quay 90 độ, thiết kế đơn giản, độ kín khít cao, phù hợp với hầu hết hệ thống khí nén thông thường.

2. Gate Valve (Van cửa / Van cổng)

Sử dụng đĩa hoặc cửa van chuyển động lên xuống để chặn dòng khí.

• Ưu điểm: Phù hợp tối ưu cho mục đích cô lập dòng chảy lớn, thường ứng dụng ở các hệ thống đường ống kích thước lớn trong nhà máy.

3. Globe Valve (Van cầu)

Có cơ chế điều khiển dòng thông qua chuyển động lên xuống của đĩa van tiếp xúc với ghế van.

• Ưu điểm: Khả năng kiểm soát lưu lượng dòng chảy tốt hơn các thiết kế shutoff đơn thuần, giúp điều tiết áp suất ổn định.

4. Pneumatic Shutoff Valve (Van ngắt khí nén)

Được đóng/mở tự động thông qua bộ truyền động khí nén (pneumatic actuator).

• Ưu điểm: Thích hợp cho các hệ thống tự động hóa cao, điều khiển từ xa thông qua PLC hoặc hệ thống điều khiển trung tâm của nhà máy.

5. Solenoid Shutoff Valve (Van điện từ ngắt khí)

Điều khiển đóng ngắt bằng cuộn coil điện từ (24V, 220V...).

• Ưu điểm: Phản hồi tức thì, lý tưởng cho máy móc tự động, dây chuyền sản xuất tốc độ cao và hệ thống điều khiển khí tự động hóa.

Các Thông Số Quan Trọng Khi Chọn Van Khóa Khí

Việc lựa chọn đúng thông số kỹ thuật quyết định trực tiếp đến tuổi thọ thiết bị và sự an toàn của toàn hệ thống:

• Working Pressure (Áp suất làm việc): Áp suất định mức của van phải bằng hoặc cao hơn áp suất thực tế của hệ thống khí nén.

• Port Size / Valve Size (Kích thước cổng): Các kích thước phổ biến gồm $1/4$ inch, $3/8$ inch, $1/2$ inch, $3/4$ inch, $1 inch$ hoặc theo tiêu chuẩn DN20, DN25. Cần kiểm tra kỹ kích thước kết nối thực tế thay vì chỉ nhìn vào đường kính ống.

• Connection Type (Kiểu kết nối): Các dạng thông dụng bao gồm ren (Threaded, NPT, BSP), mặt bích (Flanged), cắm ống nhanh (Push-in) hoặc siết ép (Compression).

• Body Material (Vật liệu thân van): Đồng (Brass), Thép không gỉ (Stainless steel), Nhôm (Aluminum), Thép carbon hoặc Nhựa kỹ thuật.

• Sealing Material (Vật liệu làm kín): NBR, EPDM, FKM/Viton, PTFE giúp chống mài mòn và chịu nhiệt độ tốt.

• Temperature Range (Dải nhiệt độ): Đảm bảo van hoạt động ổn định trong điều kiện nhiệt độ môi trường và nhiệt độ dòng khí.

• Flow Capacity (Lưu lượng dòng chảy): Kích thước tiết diện phải tối ưu để tránh gây tổn thất áp suất (pressure drop) cho hệ thống.

Van Khóa Khí Khác Gì Ball Valve Và Solenoid Valve?

ỨNG DỤNG THỰC TẾ

Van Khóa Khí Được Ứng Dụng Ở Đâu?

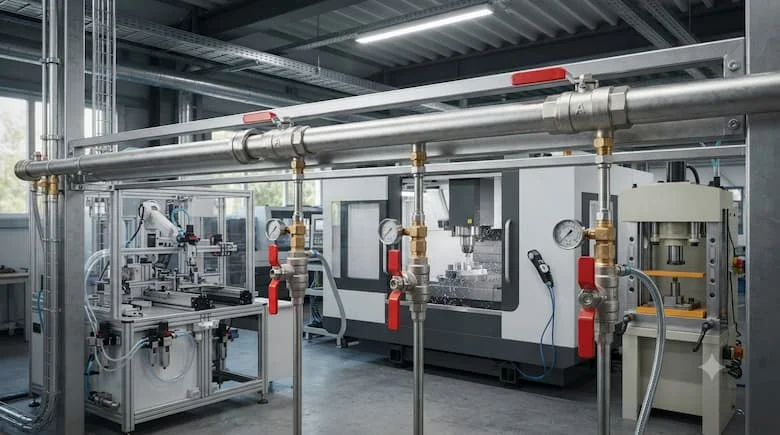

Thiết bị này hiện diện ở hầu hết các môi trường công nghiệp có sử dụng khí nén:

• Hệ thống khí nén nhà máy sản xuất, xưởng cơ khí, nhà máy lắp ráp.

• Máy nén khí trục vít, máy nén khí piston và hệ thống bình tích áp.

• Các tuyến đường ống cấp khí chính và nhánh rẽ phụ.

• Dây chuyền sản xuất tự động hóa, robot công nghiệp.

• Thiết bị pneumatic, xy-lanh khí nén và các tác cấu chấp hành.

Ví dụ thực tế tại nhà máy: Một nhà máy dệt may có nhiều máy móc sử dụng chung một nguồn cấp khí chính từ hệ thống trung tâm. Khi dây chuyền máy dệt A gặp sự cố cần bảo trì, kỹ thuật viên chỉ cần thao tác đóng van khóa khí riêng của nhánh máy A. Thao tác này giúp cô lập hoàn toàn nguồn khí cấp vào máy A mà không làm gián đoạn nguồn khí của các máy B và C khác trong cùng hệ thống, tiết kiệm thời gian và duy trì năng suất sản xuất.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Van Khóa Khí

• Sai lầm 1: Chọn sai định mức áp suất: Sử dụng van có giới hạn áp suất (pressure rating) thấp hơn áp suất thực tế của hệ thống, dẫn đến nguy cơ nứt vỡ van, gây nguy hiểm lớn.

• Sai lầm 2: Chọn sai kích thước kết nối: Đường ống DN25 không đồng nghĩa mọi loại valve gắn nhãn tương tự đều khớp hoàn toàn về bước ren hoặc kiểu lắp.

• Sai lầm 3: Bỏ qua vật liệu gioăng làm kín: Nhiệt độ cao hoặc dầu nhớt lẫn trong khí nén có thể làm hỏng gioăng nhanh chóng nếu chọn sai vật liệu.

• Sai lầm 4: Không kiểm tra hướng dòng chảy: Lắp ngược chiều dòng chảy đối với các dòng van có cấu tạo quy định chiều vào/ra nghiêm ngặt.

• Sai lầm 5: Chỉ ưu tiên giá rẻ: Mua van kém chất lượng gây ra tình trạng rò rỉ khí nén liên tục, dẫn đến tổn thất năng lượng lớn, tăng chi phí vận hành và rút ngắn thời gian dừng máy (downtime).

• Sai lầm 6: Không xả áp trước khi bảo trì: Tiến hành tháo lắp khi hệ thống hạ lưu vẫn còn tồn áp, tiềm ẩn rủi ro tai nạn lao động cao.

HƯỚNG DẪN / CHECKLIST

Checklist Chọn Van Khóa Khí Phù Hợp

Trước khi quyết định đầu tư thiết bị, kỹ sư hoặc nhà quản lý nên rà soát nhanh bảng checklist tiêu chuẩn sau:

• Xác định chính xác loại khí sử dụng (Khí nén khô, có dầu, hay khí kỹ thuật).

• Xác định áp suất làm việc tối đa của hệ thống.

• Xác định dải nhiệt độ vận hành thực tế.

• Đo đạc chính xác kích thước đường ống.

• Xác định kiểu kết nối phù hợp (Ren, mặt bích, cắm nhanh).

• Chọn vật liệu thân van tương thích môi trường.

• Chọn vật liệu gioăng làm kín (Seal) chống mài mòn tốt.

• Kiểm tra lưu lượng dòng chảy (Flow capacity) qua van.

• Kiểm tra thông số chịu áp (Pressure rating).

• Xác định phương thức vận hành: Thủ công (Manual) hay Tự động (Automatic).

• Kiểm tra môi trường lắp đặt (Trong nhà, ngoài trời, môi trường ăn mòn).

• Kiểm tra tiêu chuẩn kỹ thuật chung của toàn bộ hệ thống nhà máy.

FAQ

Câu Hỏi Thường Gặp

1. Air shutoff valve là gì?

Air shutoff valve là thiết bị van chuyên dụng dùng để đóng, ngắt hoặc cô lập hoàn toàn dòng khí nén trong hệ thống đường ống, hỗ trợ đắc lực cho công tác bảo trì và vận hành an toàn.

2. Van khóa khí có giống ball valve không?

Không hoàn toàn. Van khóa khí phản ánh chức năng đóng/ngắt khí của hệ thống, trong khi ball valve định nghĩa kiểu cấu tạo cơ học dạng bi xoay. Trên thực tế, một chiếc ball valve hoàn toàn có thể được dùng làm air shutoff valve.

3. Van khóa khí có dùng cho mọi hệ thống khí nén không?

Có, thiết bị này cực kỳ phổ biến trong các hệ thống khí nén. Tuy nhiên, trước khi lắp đặt, bạn bắt buộc phải kiểm tra kỹ các thông số về áp suất, nhiệt độ, vật liệu gioăng và kích thước kết nối sao cho tương thích.

4. Nên chọn van khóa khí bằng đồng hay inox?

Việc lựa chọn phụ thuộc vào môi trường làm việc. Van bằng đồng phù hợp với hệ thống khí thông thường, chi phí tối ưu; trong khi van inox được ưu tiên tuyệt đối cho các môi trường có độ ẩm cao, yêu cầu chống ăn mòn hoặc tiêu chuẩn vệ sinh khắt khe.

5. Cần cung cấp thông tin gì khi mua van khóa khí?

Khi tìm mua thiết bị, bạn nên cung cấp rõ các thông số: loại khí, áp suất làm việc, nhiệt độ, kích thước đường ống, kiểu kết nối ren hay mặt bích, vật liệu thân và phương thức điều khiển thủ công hay tự động để được tư vấn chính xác model phù hợp nhất.

KẾT LUẬN

Air shutoff valve đóng vai trò là mắt xích cốt lõi trong việc kiểm soát, đóng/ngắt và cô lập dòng khí nén, giúp bảo vệ hệ thống vận hành ổn định và an toàn. Việc hiểu rõ các đặc tính cấu tạo từ dạng ball valve, gate valve cho đến các dòng tự động hóa sẽ giúp doanh nghiệp tối ưu hóa hiệu quả sử dụng
