Tiêu Chuẩn Kích Thước DN40 Là Gì? Hướng Dẫn Lựa Chọn Van Và Phụ Kiện Chính Xác

Diameter Nominal 40 – Kích thước phổ biến trong hệ thống đường ống nhưng dễ bị nhầm lẫn

Khi tìm mua van công nghiệp hoặc các phụ kiện đường ống, không ít lần bạn sẽ bắt gặp ký hiệu Diameter Nominal 40 xuất hiện trên thông số sản phẩm. Tuy nhiên, rắc rối thường phát sinh khi nhiều người vội vàng mặc định đây là kích thước đường kính 40 mm, dẫn đến những sự cố dở khóc dở cười trong quá trình thi công.

Việc hiểu sai bản chất kỹ thuật này có thể khiến bạn mua nhầm van, các mối nối không lắp vừa với đường ống sẵn có, từ đó làm gián đoạn tiến độ công trình và ảnh hưởng nghiêm trọng đến hiệu suất toàn hệ thống.

Chính vì vậy, Diameter Nominal 40 không chỉ là một con số đơn thuần mà là một tiêu chuẩn kích thước cốt lõi trong ngành cơ điện nước. Việc nắm vững bản chất giúp bạn lựa chọn thiết bị chính xác tuyệt đối và tối ưu hóa chi phí đầu tư.

DN40 là gì?

DN40 là ký hiệu kích thước danh nghĩa của đường ống theo tiêu chuẩn quốc tế, trong đó DN (Diameter Nominal) đại diện cho đường kính danh nghĩa và số 40 thể hiện cấp kích thước của đường ống hoặc thiết bị kết nối.

Trong kỹ thuật, DN không phải là con số đo đạc thực tế bằng thước dây bên ngoài. Thay vào đó, Diameter Nominal 40 được dùng làm hệ quy chiếu chung để đồng bộ hóa các linh kiện như van, đường ống, mặt bích và phụ kiện đi kèm. Một chiếc van Diameter Nominal 40 hoàn toàn có thể lắp khít với hệ thống ống cùng tiêu chuẩn, mặc dù đường kính ngoài thực tế sẽ có sự chênh lệch tùy thuộc vào vật liệu chế tạo.

Ý nghĩa của ký hiệu DN trong hệ thống đường ống

Thuật ngữ DN xuất phát từ tiếng Pháp Diamètre Nominal (Đường kính danh nghĩa), đóng vai trò cực kỳ quan trọng trong việc chuẩn hóa kích thước thiết bị toàn cầu.

Nhờ có hệ thống ký hiệu này, các kỹ sư và thợ lắp đặt có thể dễ dàng liên kết các linh kiện từ nhiều nhà sản xuất khác nhau mà không sợ sai lệch kỹ thuật. Các cấp độ DN phổ biến thường gặp bao gồm DN15, DN20, DN25, DN32, Diameter Nominal 40, DN50, DN65, DN80 cho đến DN100.

Diameter Nominal 40 có phải là đường kính 40mm không?

Câu trả lời chắc chắn là Không. Nhiều người thường nhầm lẫn Diameter Nominal 40 là đường kính ngoài 40 mm của ống. Trên thực tế, đường kính ngoài của ống Diameter Nominal 40 luôn lớn hơn con số 40 mm và thay đổi tùy thuộc vào loại vật liệu (như ống thép, ống inox hay ống nhựa PVC/PPR) cùng độ dày của thành ống.

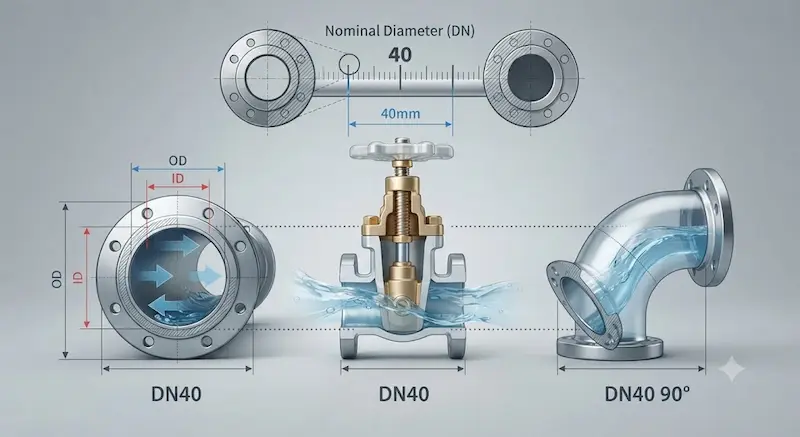

Phân tích chuyên sâu

Diameter Nominal 40 bằng bao nhiêu mm và bao nhiêu inch?

Để quy đổi chính xác theo hệ đo lường quốc tế, chúng ta có các thông số cơ bản sau:

• Quy đổi hệ inch: Ký hiệu Diameter Nominal 40 tương đương với khoảng 1 1/2 inch (thường gọi là ống một rưỡi).

• Quy đổi hệ mét: Về mặt danh nghĩa là 40 mm, nhưng đường kính ngoài thực tế của ống sẽ dao động tùy thuộc vào tiêu chuẩn sản xuất (ví dụ ống nhựa thường khoảng 48 mm hoặc 49 mm tùy theo tiêu chuẩn quốc gia).

Các loại thiết bị Diameter Nominal 40 phổ biến hiện nay

• Van Diameter Nominal 40 : Bao gồm van bi, van bướm, van cổng và van một chiều. Các thiết bị này đóng vai trò điều tiết lưu lượng dòng chảy chủ chốt trong hệ thống cấp thoát nước dân dụng và công nghiệp.

• Ống Diameter Nominal 40 : Được ứng dụng rộng rãi trong các tuyến ống cấp nước sạch chính, đường ống khí nén hoặc hệ thống xử lý chất lỏng áp lực trung bình.

• Phụ kiện Diameter Nominal 40 : Gồm cút (co), tê, mặt bích và rắc co Diameter Nominal 40, đóng vai trò chuyển hướng dòng chảy, chia nhánh hoặc mở rộng hệ thống linh hoạt.

So sánh Diameter Nominal 40 với các kích thước đường ống khác

Thợ kỹ thuật thường ưu tiên chọn quy cách Diameter Nominal 40 khi công trình đòi hỏi lưu lượng nước trung bình, không gian lắp đặt vừa phải và không cần sử dụng đường ống quá khổ.

Vì sao cần chọn đúng kích thước Diameter Nominal 40?

Việc chọn sai kích thước hệ thống Diameter Nominal 40 sẽ dẫn đến hậu quả nghiêm trọng: gây rò rỉ nước tại các điểm nối ren hoặc mặt bích, làm giảm lưu lượng dòng chảy, gia tăng tổn thất áp suất và gây khó khăn lớn trong việc bảo trì, thay thế về sau. Ngược lại, lựa chọn chính xác giúp hệ thống vận hành trơn tru và bền bỉ.

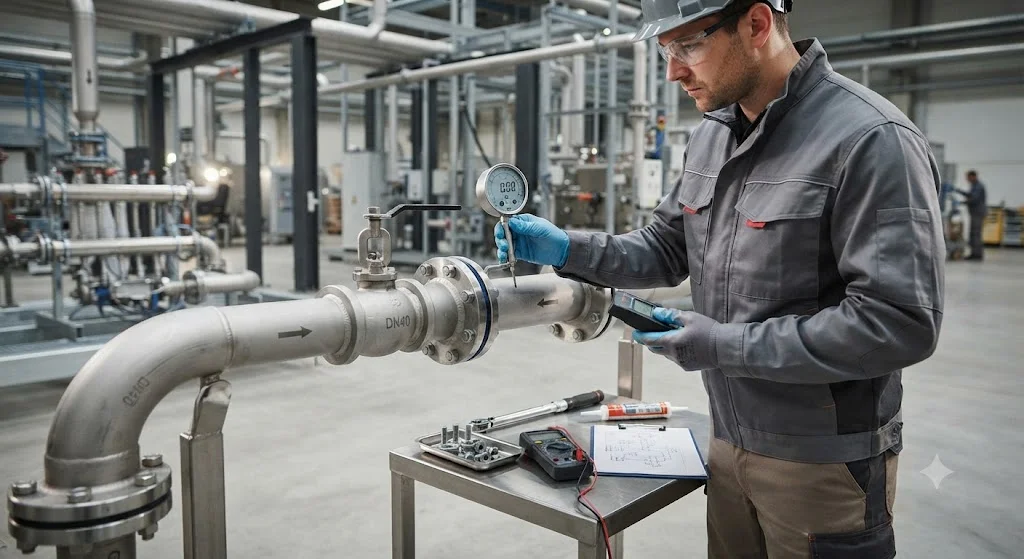

Ứng dụng thực tế

Khi nào nên sử dụng thiết bị DN40?

Quy cách này xuất hiện phổ biến trong nhiều lĩnh vực thực tế:

• Hệ thống cấp nước: Các tòa nhà chung cư, trạm bơm tăng áp, nhà máy sản xuất và công trình dân dụng lớn.

• Hệ thống công nghiệp: Các dây chuyền xử lý nước thải, hệ thống dẫn hóa chất nhẹ hoặc đường ống dẫn khí nén nhà xưởng.

• Hệ thống PCCC: Lắp đặt tại các nhánh đường ống phụ trợ chữa cháy quy mô nhỏ.

Những sai lầm thường gặp khi chọn thiết bị Diameter Nominal 40

• Sai lầm 1: Nghĩ Diameter Nominal 40 là đường kính ngoài 40mm, dẫn đến việc mua nhầm ống hoặc phụ kiện không khớp nối.

• Sai lầm 2: Bỏ qua tiêu chuẩn kết nối, không kiểm tra kỹ hệ ren hoặc tiêu chuẩn mặt bích (JIS, DIN, ANSI) khiến việc lắp ráp bị gãy ren, kênh mặt bích.

• Sai lầm 3: Chỉ quan tâm đến kích thước mà bỏ qua áp suất, ví dụ dùng van áp suất thấp cho hệ thống bơm áp lực cao, gây nguy cơ bục vỡ thiết bị.

Hướng dẫn / Checklist

Cách chọn van và phụ kiện Diameter Nominal 40 đúng kỹ thuật

• Bước 1: Xác định môi trường sử dụng: Kiểm tra xem chất lỏng là nước sạch, nước thải, hóa chất hay khí nén để chọn vật liệu tương thích.

• Bước 2: Kiểm tra thông số kỹ thuật tiêu chuẩn qua checklist sau:

  •  Kích thước danh nghĩa chuẩn Diameter Nominal 40.

  •  Kiểu kết nối (lắp ren, hàn hay mặt bích).

  •  Giới hạn áp suất làm việc của hệ thống.

  •  Nhiệt độ vận hành tối đa.

• Bước 3: Chọn vật liệu phù hợp: Ưu tiên Inox cho môi trường hóa chất chống ăn mòn, Gang cho hệ thống nước thông thường, hoặc Nhựa UPVC/PPR cho các ứng dụng dân dụng tiết kiệm.

Lưu ý khi lắp đặt thiết bị Diameter Nominal 40

Lời khuyên chuyên gia: Luôn kiểm tra kỹ kích thước thực tế trước khi lắp đặt, tuyệt đối không dùng lực lớn để ép nối khi kích thước không khớp nhau. Hãy sử dụng các phụ kiện đồng bộ và tiến hành thử áp lực kiểm tra rò rỉ ngay sau khi hoàn thiện công trình.

FAQ

DN40 thực tế là bao nhiêu mm?

Đây là kích thước danh nghĩa khoảng 40 mm, tuy nhiên đường kính ngoài thực tế của ống sẽ lớn hơn và thay đổi tùy theo vật liệu cũng như tiêu chuẩn chế tạo.

Ký hiệu Diameter Nominal 40 tương đương bao nhiêu inch?

Quy cách Diameter Nominal 40 tương đương với khoảng 1 1/2 inch (hệ ống một rưỡi) trong tiêu chuẩn đường ống quốc tế.

Diameter Nominal 40 có phải là ống phi 40 không?

Không. Diameter Nominal 40 chỉ là kích thước quy ước danh nghĩa, trong khi khái niệm "phi 40" thường dùng để chỉ đường kính ngoài thực tế của một số loại ống cụ thể.

Van Diameter Nominal 40 thường dùng cho hệ thống đường ống nào?

Thiết bị này được thiết kế chuyên dụng để lắp đặt đồng bộ cho các tuyến ống có cùng kích thước danh nghĩa Diameter Nominal 40 và các phụ kiện kết nối tương thích.

Có thể thay thế van Diameter Nominal 40 bằng kích thước khác được không?

Có thể, nhưng bạn bắt buộc phải tính toán lại toàn bộ lưu lượng dòng chảy, áp suất và các bộ chuyển đổi kết nối để đảm bảo hệ thống không bị sụt áp hoặc rò rỉ.

Kết luận Hiểu đúng Diameter Nominal 40 giúp lựa chọn thiết bị đường ống chính xác hơn

Tóm lại, Diameter Nominal 40 là một tiêu chuẩn kích thước quan trọng và rất phổ biến trong ngành kỹ thuật đường ống. Việc hiểu sai lầm rằng đây là đường kính 40 mm có thể gây ra những tổn thất không đáng có trong quá trình thi công.
