Giải Pháp Tối Ưu Hóa Đường Ống Với Van 90: Cấu Tạo Và Tiêu Chí Lựa Chọn

Khi thiết kế mạng lưới cấp nước hoặc hệ thống kỹ thuật, việc đường ống cần thay đổi hướng dòng chảy là điều hiển nhiên. Tuy nhiên, nếu không gian thi công bị giới hạn, việc sử dụng quá nhiều co ống và van thông thường sẽ khiến tổng thể trở nên cồng kềnh, tăng nguy cơ rò rỉ tại các mối nối.

Lúc này, van góc 90 xuất hiện như một giải pháp cứu cánh tuyệt vời khi vừa có thể thực hiện chức năng đóng/mở linh hoạt, vừa khéo léo bố trí đường dòng theo góc độ phù hợp.

Vậy thực chất van góc 90 là gì, cấu tạo ra sao, có những kích thước DN nào và làm thế nào để chọn đúng loại thiết bị cho hệ thống của bạn?

Kiến thức nền

Van 90 là gì?

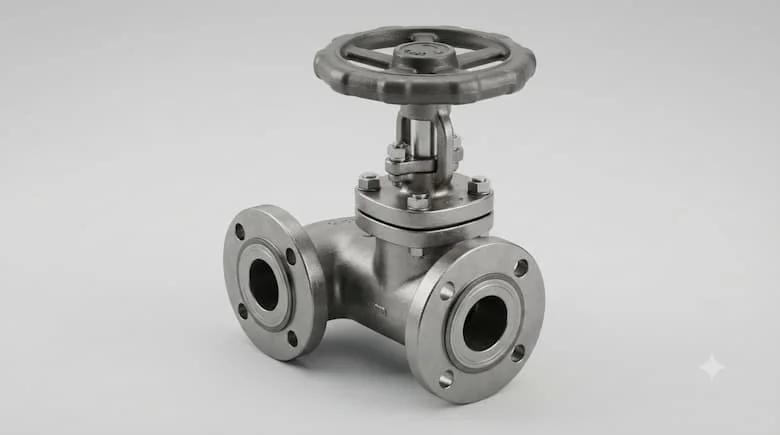

Van 90 hay van góc 90° là loại van được thiết kế với đường vào và đường ra bố trí vuông góc khoảng 90°. Thiết kế này cho phép van thay đổi hướng dòng chảy đồng thời thực hiện chức năng đóng, mở hoặc kiểm soát lưu chất tùy theo cấu tạo của từng loại van. Van góc 90° có thể được sản xuất với nhiều kích thước DN, vật liệu và kiểu kết nối khác nhau.

Trong đó, số “90” biểu thị góc giữa các cửa kết nối của van, hoàn toàn không nên hiểu van góc 90 đơn thuần là van có kích thước 90. DN chính là kích thước danh nghĩa của đường ống hoặc van, và van góc 90° hoàn toàn có thể sở hữu nhiều cơ chế đóng mở khác nhau tùy thuộc vào từng dòng sản phẩm cụ thể trên thị trường.

Nguyên lý hoạt động của van góc 90°

Cơ chế vận hành của dòng van này được chia thành hai trạng thái cơ bản:

• Khi van mở: Lưu chất đi vào cửa vào, chuyển động qua khoang van, đổi hướng góc vuông và đi ra cửa còn lại một cách suôn sẻ.

• Khi van đóng: Bộ phận đóng mở dịch chuyển hoàn toàn đến vị trí kín, cắt đứt sự di chuyển của lưu chất.

Sử dụng van góc 90 giúp tối ưu hóa hướng dòng chảy, hạn chế bớt số lượng co ống trong một số thiết kế đặc thù, dẫu vậy góc chuyển hướng cũng cần được tính toán để kiểm soát tốt tổn thất áp suất phát sinh.

Phân tích chuyên sâu

Cấu tạo van góc 90 gồm những bộ phận nào?

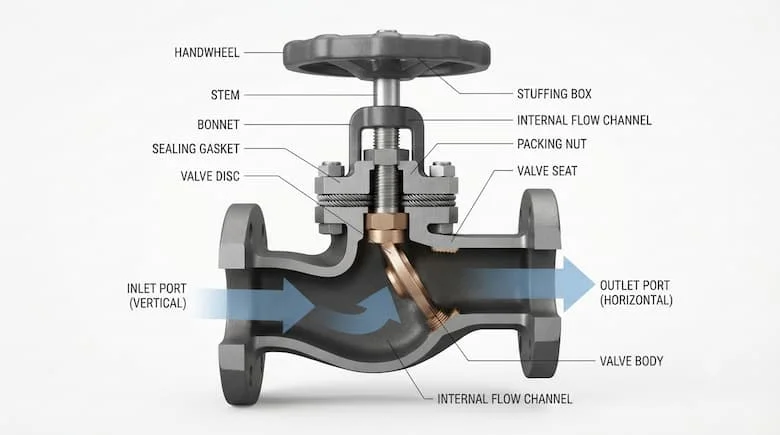

Cấu trúc cơ bản của một chiếc van góc 90 thường bao gồm các thành phần chính:

1. Thân van: Chứa đựng các chi tiết bên trong và định hình hai cửa kết nối đặt vuông góc với nhau.

2. Bộ phận đóng mở: Tùy theo thiết kế, bộ phận này có thể là đĩa van, bi van, cửa van, piston hoặc các cơ cấu chuyên dụng khác.

3. Trục van: Truyền lực chuyển động từ bộ điều khiển bên ngoài đến cơ cấu đóng mở phía trong.

4. Gioăng và bộ phận làm kín: Đóng vai trò ngăn chặn rò rỉ tại các bề mặt tiếp xúc.

5. Tay gạt hoặc tay quay: Giúp người vận hành điều khiển thiết bị bằng tay một cách dễ dàng.

6. Kết nối đường ống: Có thể là dạng ren, mặt bích, hàn hoặc các kiểu kết nối chuyên dụng khác.

Các loại van góc 90 phổ biến

Thay vì chỉ phân loại theo kích thước, việc phân chia van góc 90 dựa trên cơ chế hoạt động mang lại góc nhìn chính xác hơn cho kỹ thuật viên:

• Van góc 90° dạng cầu: Sở hữu thân van dạng góc với khả năng điều tiết lưu lượng tốt, phù hợp cho hệ thống nước, hơi tùy theo vật liệu chế tạo.

• Van góc 90° dạng bi: Sử dụng viên bi đục lỗ để đóng/mở nhanh chóng, kết cấu tương đối gọn gàng.

• Van góc 90° một chiều: Cho phép dòng chảy dịch vụ đi theo một hướng duy nhất, hạn chế triệt để tình trạng dòng chảy ngược.

• Van góc điều khiển tự động: Có thể tích hợp bộ truyền động điện hoặc khí nén (actuator) phục vụ các hệ thống tự động hóa hiện đại.

Phân tích theo thông số

Van góc 90 DN là gì? Các kích thước phổ biến

DN (Nominal Diameter) là kích thước danh nghĩa của đường ống. Các dòng van góc 90 thường được sản xuất với dải kích thước rất đa dạng: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150 đến DN200 hoặc lớn hơn.

Cần lưu ý rằng chỉ số DN đôi khi không phải lúc nào cũng bằng chính xác đường kính đo thực tế của van hoặc đường ống. Do đó, việc nắm rõ thông số này giúp người dùng tránh tình trạng chọn sai kích thước gây gián đoạn quá trình thi công.

Những thông số kỹ thuật cần quan tâm khi chọn van góc 90

Lưu ý cốt lõi: Không nên chọn van chỉ dựa trên DN. Một chiếc van góc 90 cỡ DN50 hoàn toàn có thể trở nên vô dụng hoặc gây mất an toàn nếu áp suất, nhiệt độ hoặc vật liệu không đáp ứng đúng điều kiện vận hành thực tế của hệ thống.

Vật liệu

Van góc 90 bằng vật liệu gì?

• Van góc 90 bằng đồng: Phù hợp cho nguồn nước sạch, các hệ thống cấp nước dân dụng và đường ống có kích thước nhỏ.

• Van góc 90 bằng gang: Thường xuất hiện trong các hệ thống cấp nước đô thị, đường ống công nghiệp và các hệ thống quy mô lớn.

• Van góc 90 bằng inox: Nổi bật với khả năng chống ăn mòn tuyệt vời, hoàn hảo cho nhiều môi trường dung dịch hóa chất đặc thù.

• Van góc 90 bằng thép: Chuyên dùng trong các hệ thống công nghiệp nặng yêu cầu khả năng chịu áp lực và nhiệt độ cao.

Việc kiểm tra kỹ lưỡng vật liệu thực tế qua catalogue là bước bắt buộc trước khi đưa ra quyết định mua sắm.

So sánh

Van góc 90° khác gì van thẳng?

Sở dĩ van góc 90 được ưa chuộng là bởi khả năng thay đổi hướng dòng ngay tại vị trí lắp đặt, giúp hệ thống tiết kiệm đáng kể phụ kiện chuyển hướng và tối ưu không gian chật hẹp.

Ứng dụng thực tế

Van góc 90 được sử dụng ở đâu?

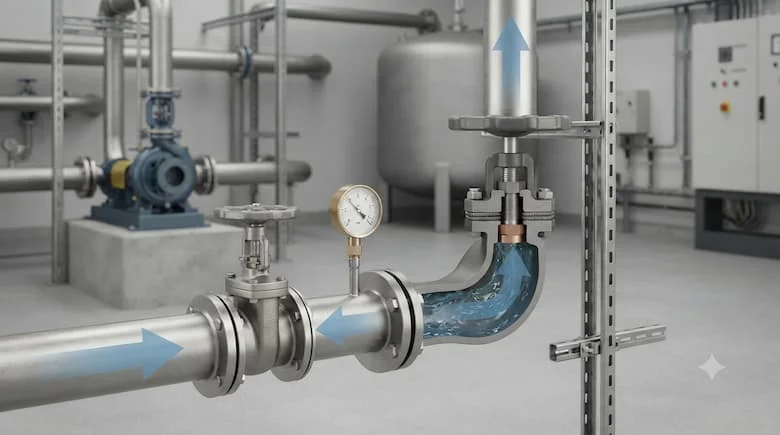

• Hệ thống cấp nước: Lắp đặt trong nhà ở, chung cư, tòa nhà cao tầng và các nhà máy xử lý nước sạch.

• Hệ thống HVAC: Phục vụ đường ống nước lạnh, hệ thống nước giải nhiệt (cooling water) và các cụm chiller trung tâm.

• Hệ thống công nghiệp: Ứng dụng trong đường ống sản xuất, hệ thống xử lý nước thải, hệ thống khí nén và một số đường ống dầu, hóa chất tùy theo chủng loại van.

• Khu vực cần chuyển hướng: Những vị trí không gian góc hẹp đòi hỏi vừa đổi hướng ống vừa cần thiết bị khóa dòng.

Khi nào nên sử dụng van góc 90°?

Bạn nên cân nhắc lựa chọn van góc 90 khi không gian lắp đặt bị giới hạn, đường ống bắt buộc phải đổi hướng, mong muốn tích hợp đồng thời chức năng van khóa và chuyển hướng trong cùng một cụm, hoặc khi hệ thống yêu cầu cấu trúc gọn gàng, khoa học.

Sai lầm thường gặp

6 sai lầm khi lựa chọn và lắp đặt van góc 90

1. Chọn sai DN: Kích thước danh nghĩa không khớp với đường ống thực tế.

2. Chỉ nhìn DN mà bỏ qua PN: Van đạt DN chuẩn nhưng cấp áp suất không đủ có thể gây nứt vỡ nguy hiểm.

3. Chọn sai vật liệu: Không xét đến tính chất ăn mòn của lưu chất dẫn đến hư hỏng nhanh chóng.

4. Không kiểm tra nhiệt độ: Thường gặp khi dùng van cho nước nóng hoặc hơi quá giới hạn chịu đựng.

5. Lắp sai hướng dòng: Bỏ qua quy định chiều dòng chảy đối với một số dòng van chuyên dụng.

6. Ép đường ống lên thân van: Tạo ứng suất cơ học lớn làm biến dạng hoặc ảnh hưởng độ kín khít của van.

Hướng dẫn / Checklist

Checklist chọn van góc 90 đúng kỹ thuật

• Bước 1: Xác định chính xác kích thước DN của hệ thống ống.

• Bước 2: Xác định rõ môi trường lưu chất sử dụng.

• Bước 3: Kiểm tra mức áp suất làm việc tối đa của hệ thống.

• Bước 4: Kiểm tra nhiệt độ vận hành thực tế.

• Bước 5: Lựa chọn vật liệu thân van tương thích (đồng, gang, inox, thép).

• Bước 6: Xác định kiểu kết nối cơ khí phù hợp (ren, mặt bích, hàn).

• Bước 7: Kiểm tra yêu cầu về hướng dòng chảy.

• Bước 8: Xác định phương thức vận hành thủ công hay tự động.

• Bước 9: Đối chiếu kỹ thông số với catalogue nhà sản xuất.

• Bước 10: Đánh giá điều kiện không gian lắp đặt thực tế.

Lưu ý khi lắp đặt van góc 90°

• Vệ sinh sạch sẽ toàn bộ đường ống trước khi thi công.

• Kiểm tra lại tính chính xác của thông số DN.

• Kiểm tra chất lượng ren hoặc mặt bích kết nối.

• Đặt vòng gioăng đệm đúng vị trí đối với kiểu kết nối mặt bích.

• Tuyệt đối không siết quá lực gây hỏng ren hoặc nứt thân van.

• Tránh để trọng lực đường ống đè ép trực tiếp lên thân van.

• Tuân thủ chiều hướng dòng chảy nếu có yêu cầu từ nhà sản xuất.

• Tiến hành thử kín áp lực sau khi hoàn tất lắp đặt.

• Vận hành thử nghiệm trơn tru trước khi chính thức đưa vào hoạt động.

FAQ

1. Van 90 là gì?

Van 90 thường được dùng để chỉ van góc 90°, có hai cửa kết nối bố trí vuông góc với nhau, cho phép dòng lưu chất đổi hướng ngay tại vị trí lắp đặt van.

2. Van 90 có những kích thước DN nào?

Tùy thuộc vào từng dòng sản phẩm, van góc 90 có các kích thước rất phong phú từ DN15, DN20, DN25 cho đến DN200 hoặc lớn hơn trong các hệ thống công nghiệp.

3. Van góc 90 dùng cho môi trường nào?

Tùy vào vật liệu và thiết kế cụ thể, thiết bị này có thể sử dụng cho nước, khí, hơi hoặc một số môi trường lưu chất công nghiệp khác.

4. Van góc 90 có phải van một chiều không?

Không nhất thiết. Góc 90° chủ yếu mô tả hình dạng và cách bố trí cửa van, trong khi cơ cấu bên trong có thể là van cầu, van bi hoặc van một chiều tùy model.

5. Chọn van góc 90 theo DN hay đường kính thực tế?

Nên bắt đầu từ kích thước danh nghĩa DN của hệ thống, sau đó đối chiếu chuẩn kết nối thực tế và thông số kỹ thuật của nhà sản xuất.

Kết Luận

Tóm lại, van 90 là giải pháp thông minh giúp tối ưu hóa hướng dòng chảy và tiết kiệm không gian trong các hệ thống đường ống phức tạp. Việc lựa chọn thiết bị đòi hỏi sự kết hợp đồng bộ giữa các yếu tố DN, PN, vật liệu, lưu chất, nhiệt độ và kiểu kết nối thay vì chỉ gọi tên thông thường.
