Van Đối Trọng: Giải Pháp Chống Búa Nước Hiệu Quả Với Cấu Tạo Và Ứng Dụng

Trong các hệ thống trạm bơm công suất lớn, hiện tượng búa nước (Water Hammer) thường xuyên xảy ra khi máy bơm đột ngột ngừng hoạt động hoặc dòng chảy thay đổi trạng thái quá nhanh. Áp lực xung kích cực lớn này tạo ra những đợt sóng chấn động làm rung lắc dữ dội, gây nứt vỡ đường ống, hỏng hóc cánh bơm và làm biến dạng các thiết bị van trên toàn tuyến.

Nếu dòng chảy đảo chiều đột ngột mà không có cơ chế kiểm soát tốc độ đóng, hệ thống sẽ gánh chịu những hậu quả nặng nề về chi phí sửa chữa và gián đoạn vận hành.

Đó là lý do vì sao Counterweight Valve trở thành thiết bị bảo vệ cốt lõi, giúp triệt tiêu xung lực và đảm bảo an toàn tuyệt đối cho toàn bộ mạng lưới cấp thoát nước.

Van đối trọng là gì?

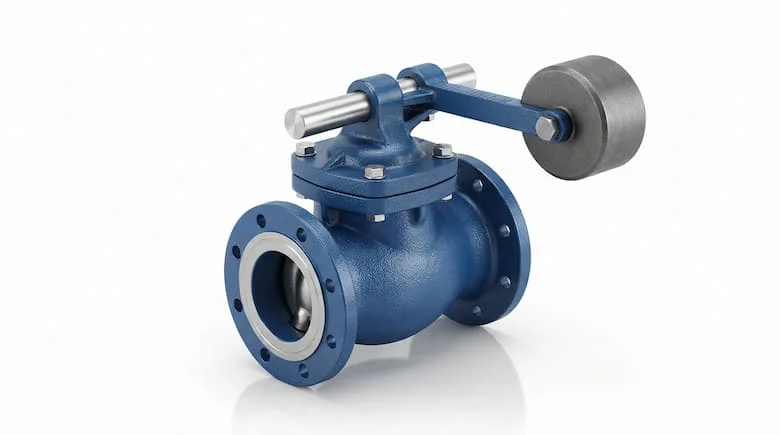

Van đối trọng (Counterweight Valve) là dòng van công nghiệp chuyên dụng (thường tích hợp cơ cấu một chiều hoặc van bướm) được trang bị thêm hệ thống tay đòn và quả nặng đối trọng gắn bên ngoài thân van.

Chức năng chính của thiết bị là kiểm soát chặt chẽ tốc độ đóng/mở của đĩa van nhờ lực quán tính của quả đối trọng, qua đó ngăn chặn hiệu quả hiện tượng dòng chảy ngược và triệt tiêu tối đa hiện tượng sốc áp thủy lực trong các hệ thống bơm cấp nước, nhà máy thủy lợi và công nghiệp nặng.

Nguyên lý hoạt động của Counterweight Valve

Cơ chế vận hành của Counterweight Valve dựa trên sự cân bằng lực giữa dòng chảy lưu chất và trọng lực của quả nặng:

• Khi máy bơm hoạt động, áp lực dòng nước đẩy đĩa van bật mở hoàn toàn để cho phép lưu chất lưu thông tự do qua ống.

• Khi máy bơm ngừng hoạt động, lưu lượng giảm dần, lực đẩy yếu đi, lúc này quả đối trọng trên tay đòn sẽ kéo đĩa van từ từ đóng lại theo hành trình được tính toán sẵn.

• Quá trình đóng chậm có kiểm soát này giúp triệt tiêu hoàn toàn xung lực búa nước, bảo vệ an toàn cho hệ thống đường ống và máy bơm.

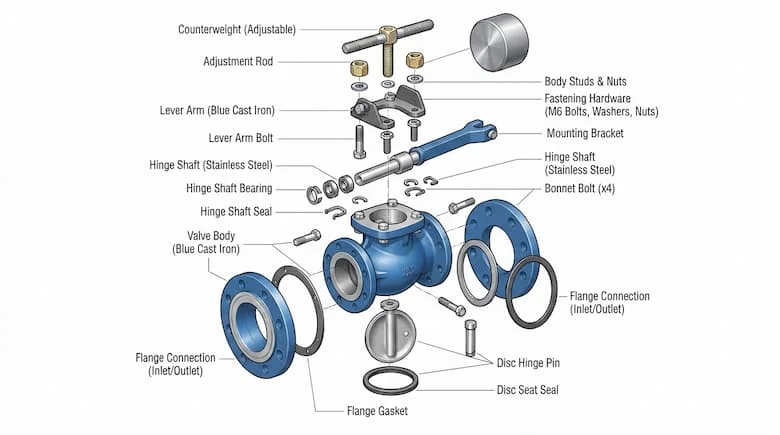

Cấu tạo của Counterweight Valve

Để chịu được áp lực cao và vận hành bền bỉ, Counterweight Valve được cấu thành từ các bộ phận kỹ thuật sau:

• Thân van: Đúc dày dặn từ gang cầu hoặc thép, chịu áp lực làm việc lớn.

• Đĩa van: Bộ phận chính chặn hoặc mở dòng chảy, được thiết kế chịu lực va đập tốt.

• Trục van: Truyền động lực góc xoay từ đĩa van ra hệ thống tay đòn bên ngoài.

• Tay đòn & Quả đối trọng: Cụm cơ cấu điều chỉnh mô-men xoắn giúp kiểm soát tốc độ đóng của đĩa van.

• Bộ giảm chấn (tùy chọn): Hỗ trợ triệt tiêu gia tốc đóng trong những hệ thống quy mô lớn.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ lưu chất khi van đóng.

• Mặt bích kết nối: Tiêu chuẩn kết nối chắc chắn với hệ thống đường ống công nghiệp.

Phân loại Counterweight Valve

Theo kiểu van, vật liệu và kết nối

• Theo kiểu van: Gồm van một chiều đối trọng, van bướm đối trọng và van cổng đối trọng chuyên dụng.

• Theo vật liệu: Chế tạo từ gang, gang cầu, thép carbon, hoặc inox (304, 316) nhằm đáp ứng các môi trường làm việc khắc nghiệt.

• Theo kết nối: Chủ yếu sử dụng kiểu kết nối mặt bích tiêu chuẩn để đảm bảo độ bền vững dưới áp lực cao.

• Theo ứng dụng: Phân bổ cho trạm bơm cấp nước, nhà máy thủy điện, hệ thống PCCC và các nhà máy công nghiệp nặng.

Thông số kỹ thuật quan trọng

So sánh Counterweight Valve với các loại van khác

• So với van một chiều lá lật thông thường: Van lá lật đóng sập rất nhanh khi bơm dừng dễ gây búa nước, trong khi Counterweight Valve cho phép điều chỉnh tốc độ đóng từ từ, loại bỏ hoàn toàn sốc áp.

• So với van một chiều lò xo: Van lò xo thích hợp cho đường ống nhỏ, còn Counterweight Valve là giải pháp tối ưu cho các hệ thống đường ống lớn, lưu lượng cao nhờ mô-men điều chỉnh linh hoạt từ quả nặng.

Tại sao nên sử dụng Counterweight Valve?

Đầu tư lắp đặt Counterweight Valve mang lại những giá trị kỹ thuật và kinh tế thiết thực:

• Triệt tiêu triệt để hiện tượng búa nước, bảo vệ an toàn cho máy bơm và toàn bộ mạng lưới đường ống.

• Giảm thiểu tối đa rung động và tiếng ồn phát sinh trong quá trình đóng mở van.

• Kéo dài tuổi thọ cho thiết bị, hạn chế tình trạng mài mòn cơ học tại các điểm nối.

• Tối ưu hóa chi phí bảo trì, sửa chữa hệ thống dài hạn nhờ độ bền cơ học vượt trội.

Ứng dụng thực tế của Counterweight Valve

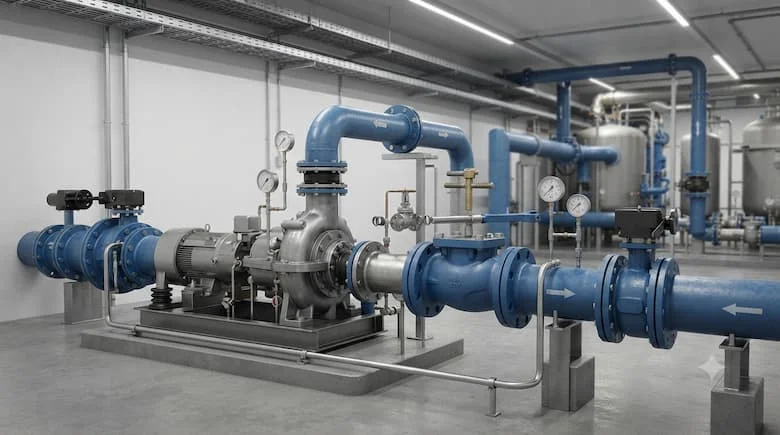

• Trạm bơm cấp nước & Thủy lợi: Lắp đặt sau các trạm bơm công suất lớn để kiểm soát dòng chảy ngược.

• Nhà máy thủy điện & Nhiệt điện: Kiểm soát an toàn dòng nước áp lực cao trong hệ thống tuabin và tuần hoàn.

• Hệ thống PCCC quy mô lớn: Đảm bảo đường ống chính không bị sốc áp khi hệ thống bơm cứu hỏa kích hoạt hoặc ngắt đột ngột.

• Nhà máy công nghiệp & Xử lý nước thải: Vận hành ổn định trong các dây chuyền dẫn lưu chất có lưu lượng lớn.

Khi nào nên sử dụng Counterweight Valve?

Bạn bắt buộc phải sử dụng Counterweight Valve trong các hệ thống đường ống có chiều dài lớn, trạm bơm công suất cao, hệ thống chịu áp lực lớn hoặc bất kỳ vị trí nào mà hiện tượng búa nước có nguy cơ cao xảy ra khi ngắt điện đột ngột.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai trọng lượng quả đối trọng khiến van đóng quá nhanh (gây búa nước) hoặc đóng quá chậm (gây chảy ngược).

• Chọn sai kích thước DN không khớp với đường kính thực tế của ống dẫn.

• Không cân chỉnh tay đòn đúng góc kỹ thuật sau khi lắp đặt trên công trường.

• Lắp ngược chiều dòng chảy khiến cơ chế mở tự động bị vô hiệu hóa.

Cách lựa chọn Counterweight Valve phù hợp

• Xác định chính xác đường kính danh nghĩa của hệ thống đường ống.

• Tính toán lưu lượng và vận tốc dòng chảy tối đa qua van.

• Đánh giá áp suất làm việc và áp suất thử nghiệm tối đa của hệ thống.

• Lựa chọn vật liệu chế tạo thân van và tiêu chuẩn mặt bích phù hợp với môi trường lưu chất.

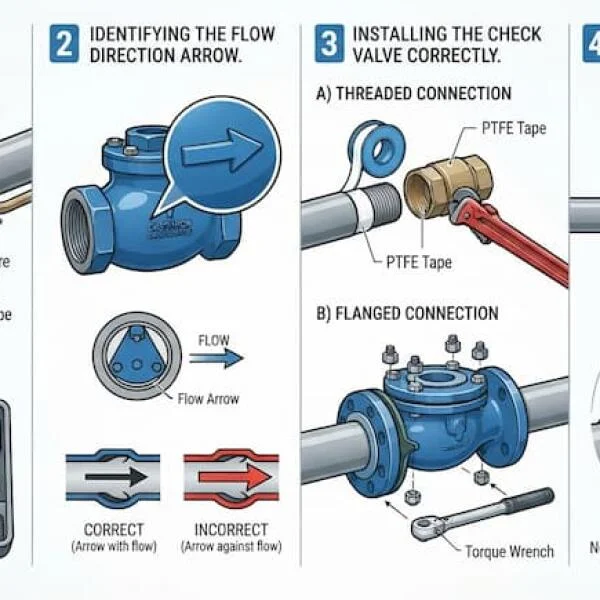

Hướng dẫn lắp đặt và bảo trì

1. Kiểm tra kỹ chiều mũi tên chỉ hướng dòng chảy trên thân van trước khi đưa vào vị trí lắp.

2. Tiến hành cố định chắc chắn bu lông mặt bích với lực siết đều tay.

3. Hiệu chỉnh vị trí quả nặng trên tay đòn để đạt hành trình đóng mở êm ái nhất.

4. Thực hiện bôi trơn định kỳ các khớp trục xoay và kiểm tra độ kín của gioăng làm kín mỗi năm một lần.

FAQ

1.Van đối trọng dùng để làm gì?

Thiết bị này dùng để kiểm soát dòng chảy ngược và triệt tiêu hiện tượng búa nước khi hệ thống máy bơm dừng hoạt động.

2.Counterweight Valve có chống búa nước không?

Có, nhờ cơ cấu quả nặng điều tiết tốc độ đóng chậm, van giúp loại bỏ hoàn toàn xung lực búa nước gây hại đường ống.

3.Counterweight Valve khác gì van một chiều thông thường?

Counterweight Valve sử dụng hệ thống tay đòn và quả nặng bên ngoài để điều chỉnh hành trình đóng, phù hợp với các đường ống quy mô lớn hơn van một chiều thông thường.

4.Khi nào nên lắp van đối trọng?

Nên lắp đặt tại các trạm bơm lớn, hệ thống ống dài hoặc các vị trí có áp lực cao nguy cơ xảy ra sốc áp.

5.Bao lâu nên bảo trì van đối trọng?

Nên kiểm tra, bôi trơn trục xoay và hiệu chỉnh đối trọng định kỳ từ 6 tháng đến 1 năm một lần.

Kết Luận

Tóm lại, van đối trọng là thiết bị kỹ thuật không thể thiếu để đảm bảo sự vận hành an toàn, bền bỉ cho các hệ thống đường ống công nghiệp và trạm bơm quy mô lớn. Việc đầu tư giải pháp này giúp doanh nghiệp loại bỏ hoàn toàn rủi ro do búa nước gây ra.
