DIN Standard Valves Là Gì? Cẩm Nang Lựa Chọn Tiêu Chuẩn Van Công Nghiệp Cho Dự Án

Trong các dự án đường ống công nghiệp hiện đại, việc lựa chọn một thiết bị điều khiển dòng chảy không đơn giản chỉ là xác định thông số kích thước danh nghĩa như DN50 hay DN100. Đã có rất nhiều trường hợp kỹ sư mua về hai chiếc van cùng kích thước nhưng hoàn toàn không thể lắp đặt vào hệ thống do khác biệt về tiêu chuẩn mặt bích (flange), khoảng cách hai mặt bích (face-to-face), cấp áp suất (pressure rating) hay yêu cầu vật liệu.

Đây chính là lý do các kỹ sư cơ điện (MEP) và nhà thầu thường xuyên phải đối mặt với các yêu cầu khắt khe về din standard valves , bao gồm các biến thể như DIN gate valve, DIN globe valve, DIN check valve, cùng các cấp áp suất PN16, PN25... Việc hiểu rõ bản chất của các tiêu chuẩn này là chìa khóa vàng giúp dự án thi công suôn sẻ và tránh những tổn thất tài chính không đáng có.

DIN Là Gì? DIN Standard Valve Có Nghĩa Là Gì?

DIN Là Gì?

DIN là viết tắt của Deutsches Institut für Normung, tức Viện Tiêu chuẩn hóa Đức. Đây là tổ chức quốc gia chịu trách nhiệm xây dựng và công bố các tiêu chuẩn kỹ thuật uy tín hàng đầu trong nhiều lĩnh vực công nghiệp tại Đức và được công nhận rộng rãi trên toàn cầu.

Nguyên Lý Hoạt Động Của DIN Standard Valve

Bản thân chữ "DIN" không quy định một cơ chế vận hành độc quyền nào cho van. Nguyên lý hoạt động của một chiếc din standard valve phụ thuộc hoàn toàn vào cấu trúc cơ khí của từng loại van cụ thể:

• Gate Valve: Cánh van chuyển động tịnh tiến lên/ xuống để đóng hoặc mở dòng chảy hoàn toàn.

• Globe Valve: Đĩa van (disc) di chuyển theo trục, thay đổi tiết diện khe hở để điều tiết lưu lượng chính xác.

• Check Valve: Hoạt động tự động dựa vào hướng đi của dòng chảy và sự chênh lệch áp suất để ngăn dòng ngược.

• Butterfly Valve: Đĩa van xoay quanh trục trung tâm để mở rộng hoặc thu hẹp tiết diện dòng chảy.

• Ball Valve: Bi van khoét lỗ xuyên tâm xoay quanh góc 90 độ để đóng/mở nhanh chóng.

Insight chuyên gia: DIN là khung tiêu chuẩn kỹ thuật chế tạo, còn nguyên lý vận hành hoàn toàn phụ thuộc vào chủng loại cơ khí của van.

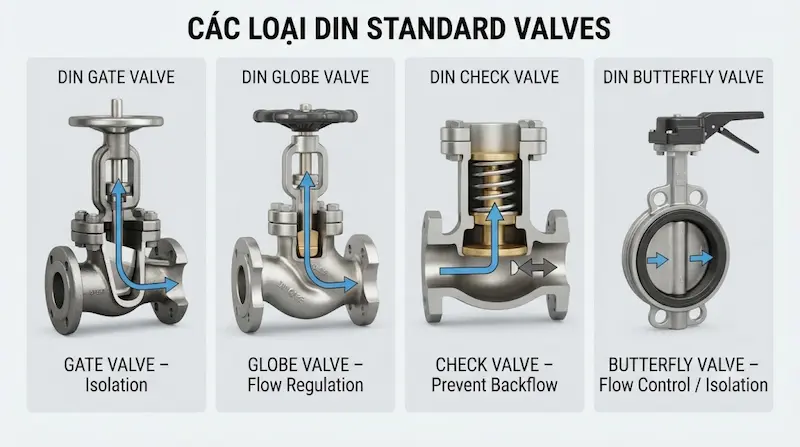

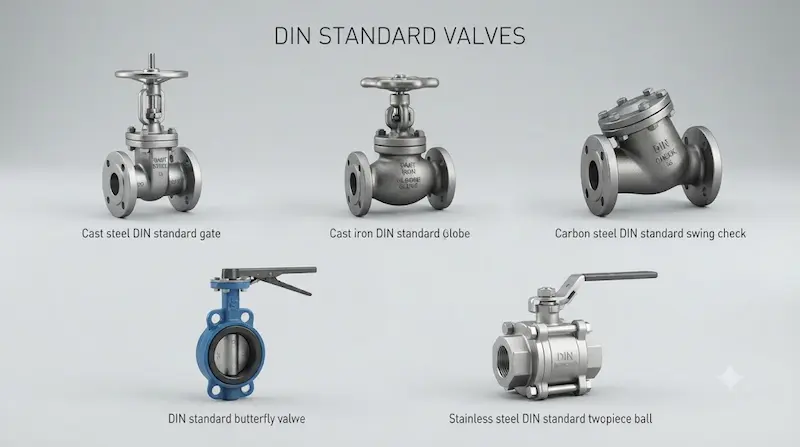

Các Loại DIN Standard Valve Phổ Biến Nhất

1. DIN Gate Valve

• Ứng dụng: Hệ thống cấp nước, đường ống công nghiệp, hệ thống tiện ích và các dây chuyền xử lý dòng chảy lớn.

• Điểm mạnh: Cực kỳ phù hợp cho nhiệm vụ cô lập dòng chảy (isolation) với phần đường dòng thông thoáng, không gây cản trở khi mở hoàn toàn.

2. DIN Globe Valve

• Phù hợp cho: Các vị trí đòi hỏi điều tiết lưu lượng dòng chảy (flow regulation) hoặc cô lập định kỳ.

• Lưu ý kỹ thuật: Do cấu trúc đường nước uốn lượn bên trong, tổn thất áp suất qua loại van này thường cao hơn so với van cổng.

3. DIN Check Valve

• Chức năng: Ngăn chặn tuyệt đối hiện tượng dòng chảy ngược, bảo vệ máy bơm và các thiết bị phía hạ lưu khỏi hư hỏng nghiêm trọng do búa nước.

• Dạng cấu trúc: Có thể gặp dạng lá lật (swing), van nâng (lift) hoặc van lò xo (spring).

4. DIN Butterfly Valve

• Lựa chọn hàng đầu cho: Các đường ống có kích thước lớn (DN lớn), hệ thống xử lý nước, HVAC và các nhà máy công nghiệp yêu cầu thiết bị gọn nhẹ.

5. DIN Ball Valve

• Ưu điểm: Đóng/mở nhanh bằng góc xoay 1/4 vòng, đảm bảo độ kín khít tuyệt đối, thích hợp cho nhiều môi chất tiện ích khác nhau tùy thuộc vào vật liệu chế tạo.

Các Thông Số Kỹ Thuật Quan Trọng Của DIN Valves

Để lựa chọn chính xác các dòng din standard valve, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

• Nominal Size (DN): Kích thước danh nghĩa quen thuộc như DN15, DN20, DN25, DN50, DN100, DN200... Lưu ý rằng đây là thông số quy đổi, không phải kích thước đo thực tế của mọi chi tiết van.

• Pressure Rating (PN): Các cấp áp suất thường gặp gồm PN6, PN10, PN16, PN25, PN40... Cần lưu ý rằng khả năng chịu áp của van luôn gắn liền với giới hạn nhiệt độ vận hành thực tế.

• Material (Vật liệu): Gang xám, gang dẻo (ductile iron), thép carbon, thép không gỉ (stainless steel) hoặc hợp kim đồng.

• Connection (Kiểu kết nối): Mặt bích (flanged), nối ren (threaded), hàn (welded), dạng kẹp wafer hoặc lug.

• Face-to-Face: Khoảng cách giữa hai mặt bích hoặc hai đầu kết nối, là thông số sống còn khi thay thế van trong hệ thống cũ.

• Temperature Rating: Giới hạn chịu nhiệt của thân van, ghế van và gioăng làm kín so với nhiệt độ thực tế của môi chất.

DIN Valve Khác ANSI/API Valve Như Thế Nào?

Khi làm việc với các dự án quốc tế, các kỹ sư thường phân vân giữa tiêu chuẩn châu Âu (DIN/EN) và tiêu chuẩn Mỹ (ASME/ANSI). Bảng so sánh dưới đây sẽ giúp bạn làm rõ sự khác biệt:

Cảnh báo kỹ thuật: Tuyệt đối không được mặc định quy đổi cứng nhắc rằng PN16 luôn tương đương tuyệt đối với Class 150 trong mọi điều kiện. Mặc dù chúng có thể gần tương đương trong một số thiết kế thông thường, nhưng thông số về tâm lỗ bu-lông, kích thước mặt bích và giới hạn áp suất–nhiệt độ có thể có sai lệch. Khi thay thế, bắt buộc phải kiểm tra kỹ bản vẽ kỹ thuật.

Tại Sao Phải Xác Định Đúng DIN Standard Trước Khi Mua Valve?

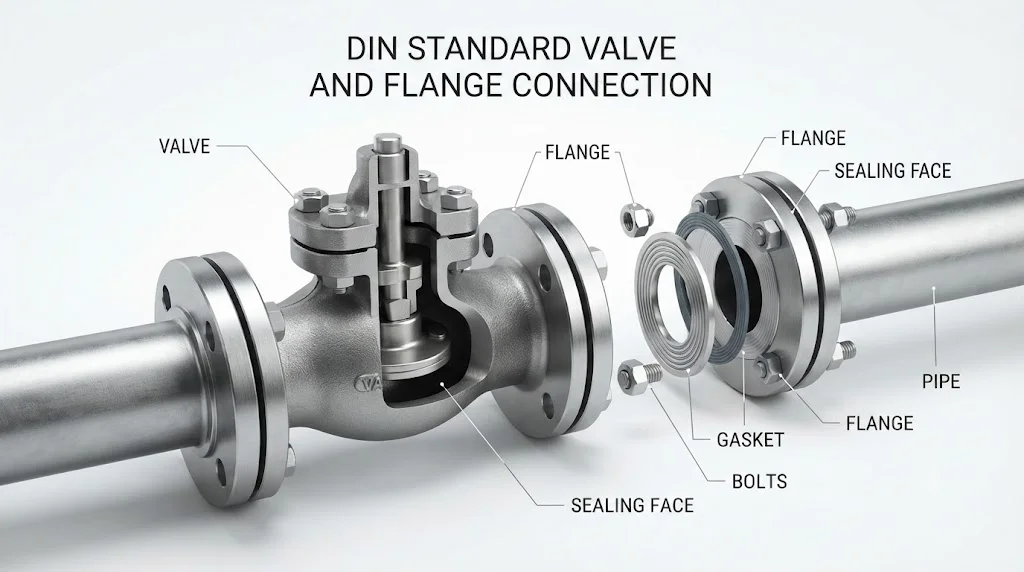

Một cấu hình thông số cơ bản như DN100 + PN16 vẫn chưa đủ dữ liệu để tiến hành đặt hàng thiết bị. Nếu bạn bỏ qua các yếu tố kỹ thuật chi tiết, những rủi ro sau có thể xảy ra:

Hai chiếc van cùng có kích thước DN100 và áp suất PN16, nhưng nếu khác biệt về:

• Tiêu chuẩn khoan lỗ mặt bích (flange drilling).

• Khoảng cách hai mặt bích (face-to-face).

• Vật liệu chế tạo thân hoặc ghế van.

Kết quả là van mới sẽ không thể lắp khớp vào hệ thống đường ống hiện hữu, gây đình trệ tiến độ công trình và tốn kém chi phí gia công lại.

Insight cốt lõi: Không bao giờ lựa chọn din standard valve chỉ dựa vào hai thông số DN và PN.

Ứng Dụng Thực Tế Của DIN Standard Valves

• Hệ thống cấp nước và xử lý nước: Trạm bơm, nhà máy nước sạch, hệ thống phân phối nước đô thị và các trạm xử lý nước thải công nghiệp.

• Đường ống công nghiệp (Industrial Pipelines): Dẫn nước quá trình (process water), nước làm mát (cooling water) và các tuyến ống tiện ích trong nhà máy sản xuất.

• Hệ thống HVAC: Mạng lưới nước lạnh (chilled water), nước nóng sưởi ấm trong các tòa nhà thương mại lớn tuân thủ tiêu chuẩn châu Âu.

• Nhà máy điện và hóa chất: Lựa chọn các dòng van có vật liệu đặc thù chống ăn mòn cao, chịu được áp lực và nhiệt độ lớn theo đúng tiêu chuẩn kỹ thuật khắt khe của dự án.

Khi Nào Nên Sử Dụng DIN Standard Valves?

Bạn nên ưu tiên đưa các dòng din standard valve vào bản vẽ thiết kế và mua sắm khi:

• Hồ sơ kỹ thuật của dự án (project specification) chỉ định rõ tiêu chuẩn DIN hoặc EN.

• Hệ thống đường ống hiện hữu đang sử dụng hoàn toàn hệ thống kích thước DN và tiêu chuẩn mặt bích châu Âu.

• Nhà máy được xây dựng theo tiêu chuẩn thiết bị của các tập đoàn châu Âu.

• Bạn cần đảm bảo sự đồng bộ tuyệt đối về cơ khí với các thiết bị sẵn có trong dây chuyền.

Sai Lầm Thường Gặp Khi Chọn DIN Standard Valves

1. Nghị DIN là một tiêu chuẩn đơn nhất: Bỏ qua mã số tiêu chuẩn cụ thể của từng bộ phận van.

2. Chỉ nhìn vào thông số DN: Quên mất rằng DN chỉ là kích thước danh nghĩa, không đại diện cho toàn bộ biên dạng cơ khí bên ngoài.

3. Chỉ nhìn vào thông số PN: Tách rời áp suất danh định khỏi điều kiện nhiệt độ làm việc thực tế của dòng lưu chất.

4. Nhầm lẫn PN16 tương đương Class 150: Dẫn đến sai sót nghiêm trọng khi kết nối mặt bích giữa các thiết bị không tương thích.

5. Bỏ qua khoảng cách Face-to-Face: Khiến van mua về quá dài hoặc quá ngắn so với khe hở cắt sẵn trên đường ống.

6. Không kiểm tra tiêu chuẩn khoan lỗ mặt bích: Dẫn đến tình trạng tâm lỗ bu-lông của van lệch hoàn toàn với tâm lỗ mặt bích trên ống, không thể xỏ bu-lông lắp ráp.

7. Bỏ qua yêu cầu chứng chỉ (Certificate): Đối với các dự án công nghiệp nặng, việc thiếu các chứng chỉ xuất xứ và chất lượng (CO/CQ, Material Test Certificate) sẽ khiến chủ đầu tư từ chối nghiệm thu.

Hướng Dẫn Cách Chọn DIN Standard Valve Phù Hợp

Hãy áp dụng quy trình 10 bước chuẩn kỹ thuật dưới đây để đảm bảo chọn đúng thiết bị cho dự án:

• Bước 1: Xác định loại van (Valve Type): Gate, Globe, Check, Butterfly hay Ball valve?

• Bước 2: Xác định chức năng (Function): Cô lập dòng, điều tiết lưu lượng, chống chảy ngược hay giảm áp?

• Bước 3: Xác định mã tiêu chuẩn chính xác: Yêu cầu rõ số hiệu tiêu chuẩn DIN / EN / ISO cụ thể thay vì chỉ gọi chung chung là "van tiêu chuẩn DIN".

• Bước 4: Xác định kích thước danh nghĩa (DN): Phù hợp với đường kính thực tế của tuyến ống.

• Bước 5: Xác định cấp áp suất (Pressure Rating): Lựa chọn PN phù hợp với áp suất làm việc tối đa của hệ thống.

• Bước 6: Lựa chọn vật liệu (Material): Gang dẻo, thép không gỉ, thép carbon tùy theo tính chất môi chất.

• Bước 7: Kiểm tra tiêu chuẩn mặt bích (Flange): Kiểu mặt bích, tiêu chuẩn khoan lỗ và khoảng cách tâm bu-lông.

• Bước 8: Kiểm tra khoảng cách Face-to-Face: Cực kỳ quan trọng đối với các gói thầu thay thế thiết bị cũ (valve replacement).

• Bước 9: Kiểm tra nhiệt độ vận hành: Đối chiếu giới hạn chịu nhiệt của gioăng, đệm làm kín và thân van.

• Bước 10: Đối chiếu Datasheet và Certificate: Kiểm tra kỹ thông số kỹ thuật từ nhà sản xuất trước khi chính thức đặt hàng.

Checklist DIN Valve Trước Khi Đặt Hàng

• Đã chọn đúng chủng loại van (Gate, Globe, Check, Butterfly, Ball...).

• Đã xác định chính xác mã tiêu chuẩn DIN / EN / ISO áp dụng.

• Kích thước danh nghĩa DN khớp hoàn toàn với đường ống.

• Cấp áp suất PN đáp ứng an toàn cho hệ thống.

• Vật liệu chế tạo thân van tương thích hoàn hảo với lưu chất.

• Vật liệu gioăng và ghế van (seat/seal) chịu được nhiệt độ thực tế.

• Kiểu kết nối (ren, mặt bích, hàn...) đúng với thiết kế.

• Tiêu chuẩn khoan lỗ mặt bích đồng bộ với mặt bích ống.

• Khoảng cách face-to-face chuẩn xác theo không gian lắp đặt hiện hữu.

• Giới hạn nhiệt độ vận hành nằm trong vùng thiết kế an toàn.

• Môi chất tương thích tốt, không gây ăn mòn vật liệu van.

• Hướng dòng chảy được xác định rõ ràng (đối với van một chiều, van cầu).

• Đã có đầy đủ bản vẽ kỹ thuật / Datasheet để kiểm tra.

• Có đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ, Certificate) nếu dự án yêu cầu.

• Đã kiểm tra khả năng thay thế trực tiếp với van cũ (trong trường hợp bảo trì, cải tạo).

Câu Hỏi Thường Gặp Về DIN Standard Valves (FAQ)

DIN standard valves là gì?

Din standard valves là cách gọi chung chỉ các loại van được thiết kế hoặc chế tạo tuân thủ theo một hoặc nhiều tiêu chuẩn kỹ thuật DIN liên quan đến kích thước, kết nối mặt bích, vật liệu hoặc thử nghiệm áp lực. Người dùng cần xác định mã tiêu chuẩn cụ thể cho từng model sản phẩm.

Các loại DIN valve phổ biến gồm những loại nào?

Các dòng sản phẩm thông dụng trên thị trường gồm DIN gate valve (van cổng), DIN globe valve (van cầu), DIN check valve (van một chiều), DIN butterfly valve (van bướm) và DIN ball valve (van bi). Mỗi loại đảm nhận một nhiệm vụ riêng biệt trong hệ thống.

PN16 có phải là Class 150 không?

Không nên mặc định PN16 và Class 150 là hai cấp áp suất có thể hoán đổi trực tiếp cho nhau trong mọi trường hợp. Mặc dù có mức tương đương gần đúng trong một số thiết kế thông thường, nhưng tiêu chuẩn mặt bích và giới hạn áp suất–nhiệt độ của chúng thuộc hai hệ thống khác nhau (Châu Âu và Châu Mỹ).

DIN valve có dùng được cho hệ thống nước không?

Hoàn toàn được. Rất nhiều dòng din standard valves được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước và hạ tầng kỹ thuật. Tuy nhiên, bạn vẫn phải chọn model có vật liệu, gioăng làm kín và áp suất phù hợp với đặc tính nguồn nước.

Làm sao để chọn đúng DIN standard valve cho dự án?

Bạn cần xác định rõ loại van, mã tiêu chuẩn chính xác, kích thước DN, cấp áp suất PN, vật liệu chế tạo, kiểu kết nối, khoảng cách face-to-face, giới hạn nhiệt độ và các yêu cầu kỹ thuật đặc thù của hệ thống trước khi tiến hành đặt hàng.

Kết Luận: Chọn Theo Tiêu Chuẩn Và Điều Kiện Hệ Thống

DIN standard valves không phải là một model hay một chủng loại van độc lập duy nhất, mà là một hệ sinh thái các thiết bị điều khiển dòng chảy được chế tạo dựa trên khung tiêu chuẩn kỹ thuật châu Âu. Để hệ thống đường ống vận hành ổn định, an toàn và bền bỉ, quy trình lựa chọn sản phẩm phải luôn tuân thủ nguyên tắc: Valve Type (Loại van) → Standard (Tiêu chuẩn kỹ thuật) → DN (Kích thước) → PN (Áp suất) → Material (Vật liệu) → Connection (Kết nối) → Face-to-Face (Khoảng cách mặt bích) → Temperature (Nhiệt độ) → Application (Ứng dụng thực tế).
