Các Loại Bẫy Hơi: Cẩm Nang Phân Biệt, Chọn Lựa Và Ứng Dụng Chuyên Sâu

Trong hệ thống đường ống hơi công nghiệp, hơi nước sau khi truyền nhiệt sẽ ngưng tụ thành nước. Nếu nước ngưng không được loại bỏ đúng cách, hệ thống của bạn có thể đối mặt với những hậu quả nghiêm trọng:

• Giảm hiệu suất truyền nhiệt của thiết bị.

• Ăn mòn đường ống và các bộ phận cơ khí.

• Hiện tượng búa nước nguy hiểm.

• Hơi nóng bị thất thoát lãng phí.

• Thiết bị vận hành chập chờn, kém ổn định.

Đó là lý do bẫy hơi ra đời nhằm tự động xả nước ngưng và khí không ngưng, đồng thời hạn chế tối đa thất thoát hơi sống. Tuy nhiên, các loại bẫy hơi trên thị trường không hoạt động giống nhau; có loại dựa vào cơ học, loại dựa vào nhiệt độ, hoặc dựa vào động lực học của dòng chảy. Vì vậy, việc hiểu rõ đặc tính của từng dòng thiết bị là bước đầu tiên để lựa chọn đúng đắn.

Các Loại Bẫy Hơi Khác Nhau Thế Nào Và Nên Chọn Loại Nào?

Khi tìm hiểu về các loại bẫy hơi, kỹ sư vận hành thường băn khoăn không biết nên ưu tiên dòng sản phẩm nào cho dây chuyền của mình. Việc phân nhóm thiết bị dựa trên nguyên lý hoạt động vật lý giúp chúng ta có cái nhìn toàn diện: nhóm cơ học dựa vào lực nổi, nhóm nhiệt tĩnh dựa vào nhiệt độ, và nhóm nhiệt động dựa vào áp suất dòng chảy.

Việc nắm bắt cấu trúc bản đồ này sẽ giúp tối ưu hóa hiệu suất trao đổi nhiệt và bảo vệ toàn diện hệ thống đường ống hơi của doanh nghiệp.

Bẫy Hơi Là Gì? Vì Sao Hệ Thống Hơi Cần Bẫy Hơi?

Bẫy Hơi Là Gì?

Bẫy hơi (hay còn gọi là steam trap) là một van tự động được lắp đặt tại các điểm thấp của đường ống hoặc sau các thiết bị trao đổi nhiệt. Chức năng chính của nó không phải là đóng/mở thủ công như các loại van thông thường, mà là phân biệt thông minh giữa hơi sống (steam) và nước ngưng (condensate) để xả nước ra ngoài mà vẫn giữ lại hơi nóng.

Bẫy Hơi Xử Lý Những Gì?

Trong một hệ thống vận hành bằng hơi, thiết bị phải xử lý ba thành phần chính:

• Nước ngưng: Cần được xả triệt để.

• Khí không ngưng (như không khí, CO2): Cần được thoát ra để tránh cản trở truyền nhiệt.

• Hơi sống: Cần được giữ lại bên trong thiết bị để tận dụng tối đa năng lượng nhiệt.

Tại Sao Không Thể Để Nước Ngưng Tự Thoát?

Nếu nước ngưng tích tụ lại trong hệ thống, chúng sẽ làm giảm đáng kể diện tích bề mặt truyền nhiệt, tăng nguy cơ gây búa nước làm phá hỏng thiết bị, gây ăn mòn kim loại và làm suy giảm hiệu suất toàn bộ dây chuyền sản xuất.

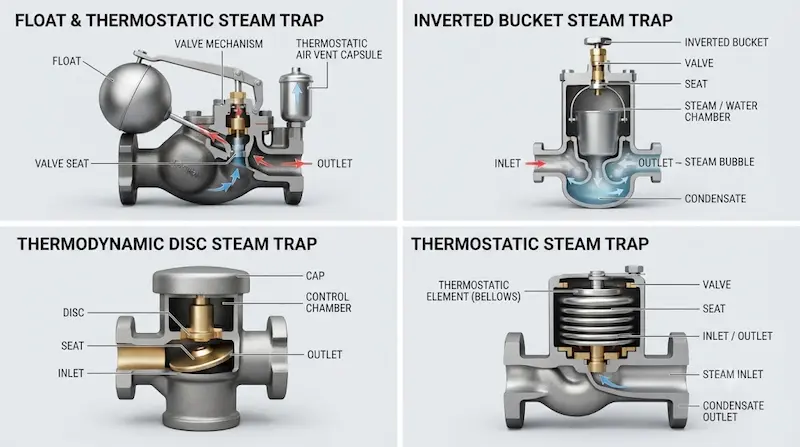

Nguyên Lý Hoạt Động Của Bẫy Hơi

Dựa vào phương thức nhận biết sự khác biệt giữa hơi và nước ngưng, bẫy hơi được chia thành 3 nhóm nguyên lý chính: Cơ học → Nhiệt tĩnh → Nhiệt động.

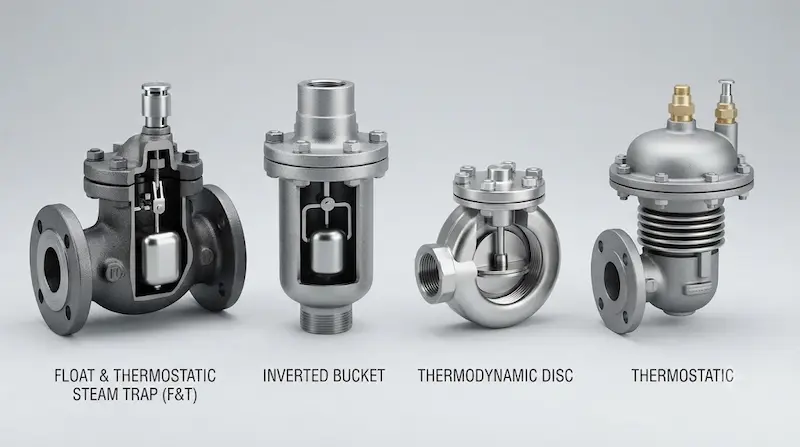

Có Bao Nhiêu Loại Bẫy Hơi Phổ Biến?

Để dễ dàng nắm bắt, chúng ta có thể phân loại các loại bẫy hơi thành ba nhóm công nghệ cốt lõi sau:

Nhóm 1: Bẫy Hơi Cơ Học

Hoạt động dựa trên sự khác biệt về khối lượng riêng hoặc lực nổi giữa hơi nước và nước ngưng. Các đại diện tiêu biểu bao gồm bẫy hơi phao và bẫy hơi gầu đảo.

Nhóm 2: Bẫy Hơi Nhiệt Tĩnh

Hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi sống và nước ngưng nguội hơn. Các ví dụ phổ biến là bẫy hơi cân bằng áp suất và bẫy hơi lưỡng kim.

Nhóm 3: Bẫy Hơi Nhiệt Động

Hoạt động dựa trên sự thay đổi động lực học và áp suất của dòng lưu chất khi chuyển hóa từ nước ngưng sang hơi flash. Đại diện sáng giá nhất là bẫy hơi đĩa nhiệt động.

Bẫy Hơi Cơ Học – Phao Và Gầu Đảo

Bẫy Hơi Phao (Float Steam Trap)

Bẫy phao hoạt động dựa trên sự thay đổi mực nước ngưng bên trong thân van làm phao nổi lên hoặc hạ xuống, từ đó điều khiển cơ cấu liên kết đóng mở van xả.

• Ưu điểm: Có khả năng xả nước ngưng liên tục, đáp ứng cực tốt với tải thay đổi đột ngột và phù hợp với nhiều ứng dụng truyền nhiệt lớn.

• Hạn chế: Có nhiều chi tiết chuyển động cơ khí bên trong, đòi hỏi chất lượng nước cấp đạt chuẩn và cần bảo trì định kỳ. Ngoài ra, cần phòng ngừa hiện tượng đóng băng nếu lắp đặt ngoài trời.

Bẫy Hơi Gầu Đảo (Inverted Bucket Steam Trap)

Loại này sử dụng nguyên lý nổi và chìm của một chiếc gầu ngược đặt bên trong thân van.

• Ưu điểm: Kết cấu cực kỳ chắc chắn, chịu được áp suất cao và hoạt động bền bỉ trong các hệ thống hơi công nghiệp nặng.

• Hạn chế: Khả năng xả khí không ngưng lúc khởi động chậm hơn, đòi hỏi quy trình lắp đặt đúng kỹ thuật để giữ nước mồi bên trong gầu.

Bẫy Hơi Nhiệt Tĩnh – Cân Bằng Áp Suất Và Lưỡng Kim

Bẫy Hơi Cân Bằng Áp Suất (Balanced Pressure)

Loại bẫy này vận hành dựa trên sự thay đổi nhiệt độ và áp suất của chất lỏng bên trong bầu nhiệt. Khi nhiệt độ thấp hơn hơi sống, van tự động mở để xả nước ngưng. Khi nhiệt độ tiệm cận nhiệt độ hơi, phần tử nhiệt giãn nở làm van đóng lại.

Bẫy Hơi Lưỡng Kim (Bimetallic)

Sử dụng các lá kim loại kép có hệ số giãn nở nhiệt khác nhau. Khi nhiệt độ thay đổi, các lá lưỡng kim biến dạng cong lại, tác động trực tiếp lên cơ cấu đóng mở van.

• Ưu điểm chung: Thiết kế nhỏ gọn, có khả năng xả nước ngưng ở một ngưỡng nhiệt độ nhất định, rất phù hợp cho các đường ống sưởi ấm hoặc ứng dụng tracing.

• Hạn chế: Có thể xảy ra hiện tượng tích tụ nước ngưng phía trước bẫy nếu hệ thống yêu cầu xả ở nhiệt độ sát với nhiệt độ sôi.

Bẫy Hơi Nhiệt Động – Nguyên Lý Và Đặc Điểm

Cấu Tạo Cơ Bản

Bẫy hơi nhiệt động thường có cấu tạo rất tối giản, bao gồm: thân van, đĩa van tự do bằng thép không gỉ, ghế van và khoang chứa áp suất phía trên đĩa.

Nguyên Lý Hoạt Động

Khi nước ngưng lạnh đi vào, lực đẩy dòng chảy nâng đĩa van lên để xả nước ngưng ra ngoài. Khi nước ngưng nóng hơn đi qua và bắt đầu tạo ra hiện tượng hơi flash (hơi chớp), tốc độ dòng chảy tăng vọt làm giảm áp suất dưới đĩa, đồng thời áp suất tích tụ phía trên ép đĩa đóng sập xuống.

• Ưu điểm: Kích thước siêu gọn, kết cấu đơn giản, ít chi tiết chuyển động, chịu được hơi áp suất cao và không bị ảnh hưởng bởi môi trường đóng băng ngoài trời.

• Hạn chế: Nhạy cảm với áp suất ngược (back pressure) và có thể gây ra tiếng kêu xả đặc trưng trong quá trình vận hành.

So Sánh Bẫy Hơi Cơ, Nhiệt Tĩnh Và Nhiệt Động

Insight quan trọng: Không có loại bẫy hơi nào tốt nhất cho mọi hệ thống. Thiết bị phù hợp nhất phải được chọn lựa dựa trên sự kết hợp giữa áp suất, nhiệt độ, tải lượng nước ngưng (condensate load), áp suất ngược và vị trí lắp đặt thực tế.

Thông Số Cần Quan Tâm Khi Chọn Bẫy Hơi

• Áp suất làm việc: Cần xác định rõ áp suất đầu vào (inlet pressure), áp suất đầu ra (outlet pressure) và chênh áp (differential pressure) để đảm bảo van đóng mở chính xác.

• Nhiệt độ: Kiểm tra giới hạn nhiệt độ của hơi sống và nhiệt độ nước ngưng tối đa cho phép.

• Công suất xả nước ngưng (Capacity): Đây là thông số quan trọng bậc nhất. Tuyệt đối không chọn bẫy hơi chỉ dựa vào đường kính danh nghĩa DN của ống, mà phải tính toán lượng condensate cần xả tính bằng kg/h.

• Kiểu kết nối: Ren, mặt bích hoặc hàn tùy theo yêu cầu của hệ thống đường ống.

• Vật liệu chế tạo: Gang đẻo, thép carbon hoặc inox cao cấp phù hợp với môi trường làm việc.

Điều Gì Xảy Ra Nếu Chọn Sai Loại Bẫy Hơi?

Việc lựa chọn sai thiết bị hoặc sai công suất sẽ dẫn đến những hệ lụy nhãn tiền:

• Chọn bẫy quá nhỏ: Nước ngưng không được thoát kịp, tích tụ trong thiết bị, làm giảm mạnh hiệu suất truyền nhiệt và gây búa nước.

• Chọn bẫy quá lớn: Chi phí đầu tư ban đầu cao, đồng thời có thể gây lãng phí hơi sống hoặc làm van bị rung động, nhanh hỏng.

• Chọn sai nguyên lý: Lắp đặt nhầm loại bẫy không phù hợp với đặc thù tải thay đổi mạnh của thiết bị trao đổi nhiệt.

• Bỏ qua áp suất ngược (Back pressure): Khiến bẫy không thể xả được nước ngưng ra ngoài hệ thống xả chung.

• Không tính tải khởi động (Startup load): Tải nước ngưng khi khởi động hệ thống lạnh thường lớn hơn gấp nhiều lần so với lúc vận hành ổn định.

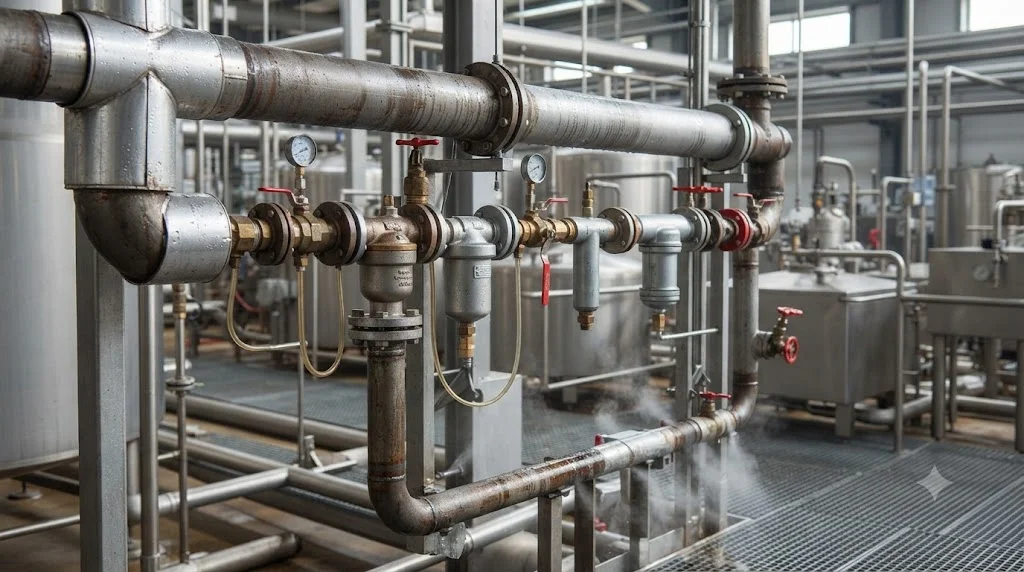

Các Loại Bẫy Hơi Được Sử Dụng Ở Đâu?

• Đường ống hơi chính (Steam Mains): Sử dụng để xả nước ngưng sinh ra do thất thoát nhiệt qua thành ống, ngăn ngừa búa nước.

• Thiết bị trao đổi nhiệt (Heat Exchangers, Calorifiers): Yêu cầu bẫy có công suất xả lớn và liên tục để tối ưu hóa hiệu suất gia nhiệt.

• Hệ thống Steam Tracing: Dùng để duy trì nhiệt độ đường ống dẫn hóa chất, dầu khí bằng các nhánh hơi phụ nhỏ.

• Áo hơi (Jacketed Vessels): Các bồn chứa hoặc nồi nấu gia nhiệt công nghiệp sử dụng hơi bao bọc xung quanh.

• Máy móc sử dụng hơi: Máy sấy, máy ép nhiệt trong nhà máy dệt may, giấy và chế biến thực phẩm.

Khi Nào Nên Dùng Từng Loại Bẫy Hơi?

Lưu ý: Bảng định hướng trên chỉ mang tính chất tham khảo ban đầu. Việc lựa chọn chính xác luôn phải căn cứ vào catalogue kỹ thuật cụ thể của nhà sản xuất.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Bẫy Hơi

1. Chọn bẫy theo kích thước DN đường ống: Đây là lầm tưởng phổ biến nhất khiến van không đáp ứng đủ công suất xả.

2. Bỏ qua bước tính toán tải condensate: Không quy đổi lượng nước ngưng sinh ra ra đơn vị kg/h.

3. Quên kiểm tra chênh áp: Dẫn đến việc van không đủ lực để mở khi áp suất hạ lưu tăng cao.

4. Lắp ngược chiều dòng chảy: Làm vô hiệu hóa hoàn toàn cơ cấu hoạt động của bẫy.

5. Không lắp y lọc (strainer) bảo vệ: Cặn bẩn, xỉ hàn từ đường ống sẽ làm kẹt và xước bề mặt ghế van.

6. Thiếu kiểm tra bảo trì định kỳ: Bẫy bị hỏng ngầm gây thất thoát lượng lớn hơi sống mà doanh nghiệp không hay biết.

Checklist Lắp Đặt Và Vận Hành Bẫy Hơi

• Kiểm tra đúng model và thông số kỹ thuật đã thiết kế.

• Kiểm tra chiều mũi tên chỉ hướng dòng chảy trên thân bẫy.

• Đo đạc và xác thực áp suất trước/sau bẫy đạt tiêu chuẩn.

• Xác định đúng vị trí lắp đặt theo phương thẳng đứng hoặc nằm ngang đúng hướng dẫn.

• Thổi sạch đường ống bằng hơi trước khi lắp thiết bị.

• Lắp đặt y lọc (strainer) trước bẫy để chặn rác và tạp chất.

• Đảm bảo đường ống xả thải hạ lưu không bị bóp méo hoặc tắc nghẽn.

• Tiến hành kiểm tra rò rỉ tại các mối nối ren hoặc mặt bích.

• Theo dõi khả năng xả nước ngưng thực tế trong giai đoạn chạy thử.

• Lập lịch kiểm tra rò rỉ hơi sống và bảo trì định kỳ hàng quý.

Câu Hỏi Thường Gặp Về Các Loại Bẫy Hơi (FAQ)

Có những loại bẫy hơi nào phổ biến nhất hiện nay?

Ba nhóm phổ biến nhất là bẫy hơi cơ học (phao, gầu đảo), bẫy hơi nhiệt tĩnh (cân bằng áp suất, lưỡng kim) và bẫy hơi nhiệt động (đĩa nhiệt động).

Các loại bẫy hơi phao và bẫy hơi nhiệt động khác nhau thế nào?

Bẫy phao hoạt động dựa vào lực nổi của phao để xả nước ngưng liên tục, trong khi bẫy nhiệt động hoạt động theo chu kỳ đóng mở dựa vào động lực học và sự thay đổi áp suất của dòng hơi flash.

Loại bẫy hơi nào là tốt nhất cho hệ thống?

Không có một loại bẫy hơi nào tốt nhất cho mọi ứng dụng. Thiết bị tốt nhất là thiết bị đáp ứng hoàn hảo các thông số về áp suất, nhiệt độ, tải condensate và vị trí lắp đặt thực tế.

Bẫy hơi dùng để làm gì trong hệ thống nhiệt?

Bẫy hơi có nhiệm vụ tự động xả sạch nước ngưng và khí không ngưng ra khỏi đường ống, đồng thời ngăn chặn tuyệt đối tình trạng thất thoát hơi sống ra ngoài môi trường.

Có nên chọn bẫy hơi theo kích thước DN của đường ống không?

Tuyệt đối không nên. Kích thước danh nghĩa DN chỉ thể hiện cỡ ống kết nối, trong khi khả năng xả nước ngưng (kg/h), chênh áp và điều kiện vận hành mới là yếu tố quyết định công suất thực tế của bẫy.

Kết Luận: Chọn Đúng Nguyên Lý Để Hệ Thống Hơi Vận Hành Hiệu Quả

Việc nắm vững đặc tính của các loại bẫy hơi đóng vai trò quyết định đến sự thành công của cả một hệ thống nhiệt công nghiệp. Việc phân định rõ ràng giữa nhóm cơ học, nhiệt tĩnh và nhiệt động giúp kỹ sư tránh được những sai lầm tốn kém. Hãy ghi nhớ rằng không nên chọn thiết bị chỉ dựa vào kích thước ống hay giá thành, mà phải đánh giá tổng hòa các yếu tố gồm tải condensate, áp suất, nhiệt độ, chênh áp và vị trí lắp đặt.
