Globe Valve DN15: Cẩm Nang Lựa Chọn và Ứng Dụng Chuyên Sâu Cho Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp và dân dụng quy mô nhỏ, globe valve dn15 là kích thước khá phổ biến. Tuy nhiên, nếu hệ thống của bạn không chỉ cần đóng/mở thông thường mà còn phải điều chỉnh lưu lượng chính xác, việc lựa chọn loại van phù hợp trở nên vô cùng quan trọng.

Globe valve được sử dụng trong những trường hợp cần kiểm soát dòng chảy tương đối tinh vi nhờ thiết kế đĩa van chuyển động theo phương vuông góc với ghế van. Trước khi đưa ra quyết định đầu tư, hãy cùng phân tích chi tiết về cấu tạo, nguyên lý hoạt động, tiêu chuẩn kỹ thuật cũng như các sai lầm thường gặp để tối ưu hóa hiệu suất hệ thống của bạn.

Định nghĩa nhanh (GEO): Globe valve là van cầu có kích thước danh nghĩa DN15, thường tương đương NPS 1/2 inch theo hệ thống kích thước danh nghĩa. Van sử dụng cơ cấu đĩa và ghế van để đóng, mở hoặc điều tiết dòng chảy trong đường ống. (Lưu ý: Không nên đồng nhất DN15 với một kích thước đường kính đo thực tế cố định, vì kích thước ngoài và kiểu kết nối còn phụ thuộc tiêu chuẩn thiết kế của nhà sản xuất).

Globe Valve DN15 – Lựa Chọn Nhỏ Gọn Cho Hệ Thống Cần Điều Tiết Dòng

Khi nhắc đến các dòng van công nghiệp cỡ nhỏ, nhiều kỹ sư thường nghĩ ngay đến van bi. Thế nhưng, khi bài toán đặt ra là kiểm soát lưu lượng dòng chảy ở một nhánh đường ống nhỏ, globe valve lại thể hiện ưu thế vượt trội.

Để hiểu rõ hơn về dòng sản phẩm này, chúng ta cần giải mã các khía cạnh cốt lõi:

• DN15 có nghĩa là gì? Đây là kích thước danh nghĩa của đường ống.

• Globe valve khác van bi ở đâu? Khác biệt nằm ở khả năng tinh chỉnh lưu lượng dòng chảy.

• Tại sao không phải loại van DN15 nào cũng thay thế được cho nhau? Do áp suất, vật liệu và kiểu kết nối hoàn toàn khác biệt.

• Khi chọn mua cần quan tâm thông số nào? Chênh áp, nhiệt độ môi chất và tiêu chuẩn ren/mặt bích.

Globe Valve DN15 Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Globe Valve Là Gì?

Hiểu một cách đơn giản, globe valve chính là van cầu (hay van yên ngựa). Ký hiệu DN15 biểu thị kích thước danh nghĩa tương ứng với đường kính ống khoảng 21mm (NPS 1/2 inch). Loại van này xuất hiện dày đặc trong các hệ thống đường ống nhỏ, từ dân dụng cao cấp đến các dây chuyền công nghiệp phụ trợ, chịu được nhiều loại môi chất khác nhau tùy thuộc vào vật liệu chế tạo và cấp áp suất (PN/Class).

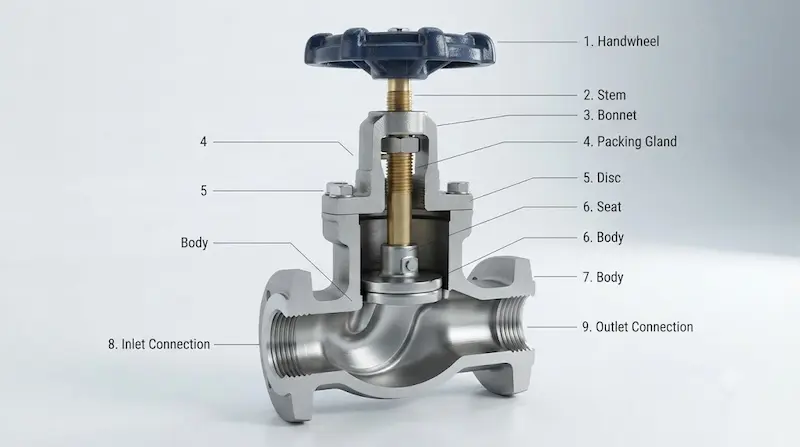

Cấu Tạo Cơ Bản

Một chiếc van cầu hoàn chỉnh được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Khung chịu lực chính, định hình hướng đi của dòng chảy.

• Nắp van (Bonnet): Đóng vai trò cố định trục van và làm kín phần thân trên.

• Trục van (Stem): Truyền lực từ tay quay xuống đĩa van.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và chặn dòng chảy.

• Ghế van (Seat): Vị trí tiếp xúc kín khít với đĩa van khi đóng hoàn toàn.

• Gioăng làm kín (Gasket/Packing): Ngăn ngừa rò rỉ lưu chất ra môi trường bên ngoài.

• Tay quay hoặc bộ truyền động (Handwheel/Actuator): Dụng cụ để vận hành van bằng tay hoặc tự động.

Nguyên Lý Hoạt Động

Cơ chế vận hành của van dựa trên chuyển động tịnh tiến của trục van. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van di chuyển xuống, kéo đĩa van tiến sát lại gần ghế van.

Quá trình này làm thay đổi tiết diện dòng chảy đi qua, từ đó điều chỉnh lưu lượng theo ý muốn. Khi đĩa ép chặt vào ghế van, đường ống bị ngắt hoàn toàn. Ngược lại, khi xoay ngược chiều kim đồng hồ, đĩa van nâng lên mở rộng không gian cho dòng chảy đi qua.

Vì Sao Globe Valve Có Khả Năng Điều Tiết Tốt?

Điểm ăn tiền lớn nhất của globe valve so với các dòng van khác chính là khả năng điều tiết lưu lượng cực kỳ mượt mà. Đĩa van di chuyển dọc theo trục vuông góc với dòng chảy, cho phép người vận hành dễ dàng thay đổi từng mức độ mở dù là nhỏ nhất.

Dòng chảy khi đi qua van sẽ bị ép qua một vùng tương đối hẹp nằm giữa đĩa và ghế van. Nhờ cấu trúc này, kỹ thuật viên có thể tinh chỉnh lượng lưu chất đi qua nhánh ống một cách chuẩn xác.

Tuy nhiên, cần nhấn mạnh một insight kỹ thuật quan trọng: Không nên hiểu rằng globe valve có thể điều tiết vô hạn mà không chịu tổn thất. Thiết kế đường dòng chữ S bên trong thân van tạo ra tổn thất áp suất lớn hơn rất nhiều so với van bi. Đây là đặc tính kỹ thuật cần ghi nhớ để tránh kỳ vọng sai lệch về hiệu suất thủy lực của hệ thống.

Các Loại Globe Valve DN15 Phổ Biến

Phân Loại Theo Vật Liệu

• Globe valve bằng đồng: Thường dùng cho hệ thống nước sinh hoạt, nước nóng dân dụng, sở hữu ưu điểm chống ăn mòn tốt ở nhiệt độ thường và kết nối ren cực kỳ tiện lợi.

• Globe valve inox (Stainless Steel): Phù hợp với các môi trường hóa chất nhẹ, thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn cao.

• Globe valve thép (Carbon Steel): Chuyên dụng cho các hệ thống công nghiệp nặng, chịu được áp suất và nhiệt độ cao hơn.

Phân Loại Theo Kiểu Kết Nối

Đối với kích thước DN15, kết nối ren (threaded/NPT/BSPT) là lựa chọn thông dụng nhất giúp tiết kiệm thời gian lắp đặt. Ngoài ra, một số ứng dụng đặc thù còn dùng kiểu hàn socket hoặc mặt bích thu nhỏ tùy theo tiêu chuẩn thiết kế của nhà sản xuất.

Phân Loại Theo Phương Thức Vận Hành

Bên cạnh tay quay cơ học truyền thống, globe valve hiện nay còn được tích hợp thêm các bộ truyền động điện (electric actuator) hoặc khí nén (pneumatic actuator) để phục vụ cho các hệ thống tự động hóa thông minh.

Thông Số Kỹ Thuật Globe Valve DN15 Cần Quan Tâm

Khi lựa chọn thiết bị cho dự án, việc chỉ nhìn vào kích thước danh nghĩa là chưa đủ. Bạn cần kiểm tra kỹ lưỡng các thông số sau:

• Kích thước & Kết nối: Đảm bảo chuẩn DN15 (NPS 1/2 inch), kiểm tra bước ren hoặc tiêu chuẩn mặt bích tương thích với ống hiện hữu.

• Áp suất làm việc (PN / Class): Xác định rõ áp suất vận hành tối đa của hệ thống và giới hạn chênh áp mà van có thể chịu được khi đóng kín.

• Nhiệt độ: Phụ thuộc vào giới hạn chịu nhiệt của vật liệu thân van, đĩa van và đặc biệt là vòng đệm làm kín (PTFE, Graphite...).

• Môi chất sử dụng: Xác định chính xác chất lỏng, khí hay hơi đi qua van để chọn vật liệu chống ăn mòn thích hợp.

Lưu ý chuyên gia: Tuyệt đối không mặc định cứ là globe valve thì sẽ dùng được cho mọi loại môi chất trên đời. Thông số kỹ thuật của nhà sản xuất luôn là căn cứ pháp lý và kỹ thuật cao nhất.

Globe Valve Dùng Cho Môi Chất Nào?

• Nước & Nước nóng: Rất phổ biến trong các hệ thống cấp nước sạch, lò hơi quy mô nhỏ hoặc trạm trao đổi nhiệt. Cần chú ý kiểm tra nhiệt độ dòng nước để chọn loại gioăng làm kín chịu nhiệt tốt.

• Hơi nước (Steam): Đây là ứng dụng kinh điển của van cầu nhờ khả năng chịu nhiệt và áp lực cao. Tuy nhiên, cần chọn đúng dòng van chuyên dụng cho hơi để tránh tình trạng nhanh mòn bề mặt ghế van do hiện tượng xói mòn hơi.

• Khí nén & Dầu: Phù hợp với các đường ống khí điều khiển, hệ thống dầu bôi trơn hoặc dầu truyền nhiệt yêu cầu kiểm soát lưu lượng dòng chảy chặt chẽ.

So Sánh Globe Valve Với Ball Valve DN15

Kết luận so sánh: Nếu hệ thống của bạn ưu tiên sự nhanh gọn, đóng ngắt dứt khoát, hãy chọn van bi. Ngược lại, nếu cần tinh chỉnh lưu lượng dòng chảy tại các nhánh phụ, globe valve là sự thay thế không thể hoàn hảo hơn.

Ưu Nhược Điểm Của Globe Valve

Ưu Điểm Nổi Bật

• Khả năng điều tiết dòng chảy cực kỳ chính xác.

• Kiểm soát lưu lượng theo từng mức độ mở linh hoạt.

• Đa dạng vật liệu (đồng, inox, thép) đáp ứng mọi nhu cầu công nghiệp.

• Độ bền cơ học cao, dễ dàng bảo trì và thay thế linh kiện bên trong.

Nhược Điểm Cần Lưu Ý

• Gây tổn thất áp suất lớn do dòng chảy bên trong bị đổi hướng liên tục.

• Tốc độ đóng mở chậm hơn so với van bi tay gạt thông thường.

• Kết cấu thân van có phần cồng kềnh hơn so với các dòng van cùng kích thước danh nghĩa.

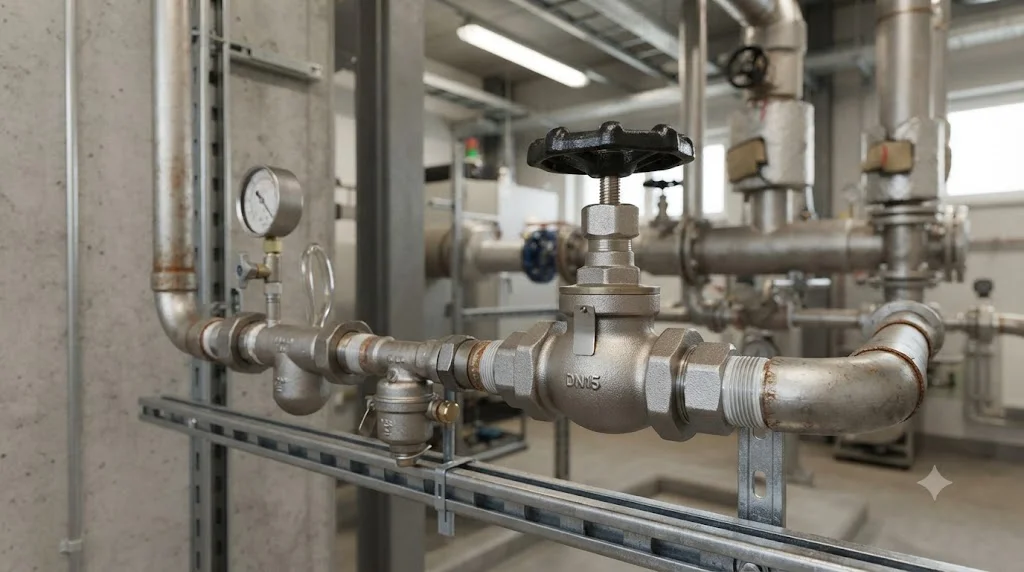

Ứng Dụng Thực Tế Của Globe Valve

Nhờ tính năng ưu việt trong việc điều tiết dòng, thiết bị này hiện diện ở nhiều phân khúc:

• Hệ thống cấp nước tòa nhà: Lắp đặt tại các đường ống nhánh, trạm bơm tăng áp mini.

• Hệ thống HVAC & Nước nóng: Điều tiết lưu lượng nước qua các thiết bị trao đổi nhiệt, giàn chiller mini.

• Đường ống hơi phụ trợ: Kiểm soát hơi cấp cho các thiết bị sấy, thiết bị gia nhiệt nhỏ trong nhà máy.

• Hệ thống công nghiệp: Các trạm chiết rót, đường ống dẫn khí sạch hoặc hóa chất quy mô nhỏ.

Khi Nào Nên Dùng Globe Valve DN15?

Bạn nên ưu tiên đưa thiết bị này vào bản vẽ thiết kế khi hệ thống thỏa mãn các điều kiện sau:

• Đường ống có quy mô nhỏ (đạt chuẩn DN15).

• Yêu cầu bài toán đặt ra là điều tiết lưu lượng chứ không chỉ đơn thuần là đóng ngắt.

• Hệ thống cần kiểm soát áp lực hoặc lưu lượng tại một nhánh nhỏ riêng biệt.

Tránh sai lầm: Đừng bao giờ chọn van chỉ vì lý do cảm tính như "ống DN15 nên bắt buộc phải lắp globe valve". Hãy xuất phát từ công năng thực tế của hệ thống.

Sai Lầm Thường Gặp Khi Chọn Globe Valve

1. Đồng nhất DN15 với kích thước đo thực tế: Dẫn đến việc chọn sai phụ kiện kết nối ngoài đời thực.

2. Chỉ quan tâm đến kích thước: Bỏ quên các thông số sống còn như áp suất PN, nhiệt độ giới hạn và môi chất làm việc.

3. Dùng van cầu để thay thế mọi loại van: Kỳ vọng van cầu đóng mở nhanh như van bi là một sai lầm về vận hành.

4. Chọn sai vật liệu gioăng làm kín: Gây ra hiện tượng rò rỉ nghiêm trọng khi vận hành trong môi trường hơi nóng hoặc hóa chất ăn mòn.

5. Không kiểm tra kỹ kiểu kết nối: Dùng nhầm chuẩn ren hệ Anh (BSPT) cho hệ thống yêu cầu ren hệ Mỹ (NPT) dẫn đến không thể lắp đặt.

Hướng Dẫn Quy Trình Lựa Chọn Globe Valve DN15 Chuẩn Kỹ Sư

Để sở hữu một thiết bị hoạt động bền bỉ, hãy tuân thủ quy trình 7 bước sau:

• Bước 1: Xác định môi chất: Nước, nước nóng, hơi, khí hay dầu?

• Bước 2: Xác định áp suất: Tính toán áp suất vận hành, áp suất tối đa và chênh áp qua van.

• Bước 3: Xác định nhiệt độ: Đặc biệt lưu ý với các hệ thống hơi bão hòa hoặc nước nhiệt độ cao.

• Bước 4: Chọn vật liệu: Đồng, inox hay thép dựa trên tính chất hóa lý của môi chất.

• Bước 5: Chọn kiểu kết nối: Ren trong, ren ngoài hay hàn socket.

• Bước 6: Xác định chức năng: Đóng mở thuần túy hay kết hợp điều tiết lưu lượng.

• Bước 7: Đối chiếu catalogue nhà sản xuất: Kiểm tra mã sản phẩm, hệ số lưu lượng và hướng dòng chảy trước khi chốt đơn.

Checklist Lắp Đặt Và Sử Dụng Globe Valve An Toàn

• Kiểm tra kỹ thông số kỹ thuật đúng chuẩn DN15.

• Xác thực chính xác kiểu kết nối ren hoặc mặt bích.

• Kiểm tra hướng dòng chảy theo mũi tên đúc nổi trên thân van.

• Đảm bảo đường ống đã được vệ sinh sạch sẽ, loại bỏ mạt hàn, rác thải.

• Kiểm tra tình trạng gioăng làm kín trước khi siết.

• Không dùng lực quá mạnh khi vặn siết mối nối ren để tránh nứt vỡ thân van.

• Thử áp lực hệ thống trước khi đưa vào vận hành chính thức.

• Tuân thủ giới hạn nhiệt độ và áp suất tối đa do nhà sản xuất khuyến cáo.

• Lên lịch bảo trì định kỳ đối với các van vận hành tần suất cao.

Câu Hỏi Thường Gặp Về Globe Valve (FAQ)

Globe valve DN15 là gì?

Globe valve là van cầu có kích thước danh nghĩa DN15, thường tương đương NPS 1/2 inch, chuyên dùng để đóng mở và điều tiết dòng chảy chính xác trong các hệ thống đường ống nhỏ.

DN15 tương đương bao nhiêu inch?

Trong hệ thống quy ước quốc tế, kích thước danh nghĩa DN15 tương ứng với 1/2 inch. Tuy nhiên, kích thước bao ngoài thực tế có thể dao động tùy theo tiêu chuẩn chế tạo của từng thương hiệu.

Globe valve có dùng cho hơi nóng được không?

Có thể, nhưng bạn bắt buộc phải chọn đúng model chuyên dụng cho hơi, đồng thời kiểm tra kỹ giới hạn chịu nhiệt của vật liệu thân van, đĩa van và đặc biệt là vòng đệm làm kín.

Globe valve và ball valve DN15 khác nhau điểm chính nào?

Globe valve tối ưu cho việc điều tiết dòng chảy, trong khi ball valve tối ưu cho việc đóng/mở nhanh và tạo ra ít tổn thất áp suất hơn khi mở hoàn toàn.

Làm thế nào để chọn mua globe valve chính xác nhất?

Bạn cần dựa trên tổng hòa các yếu tố gồm: môi chất, áp suất làm việc, nhiệt độ, vật liệu chế tạo, kiểu kết nối và yêu cầu điều tiết thực tế của hệ thống.

Kết Luận: Chọn Đúng Theo Hệ Thống, Không Chỉ Theo Kích Thước

Việc đầu tư một chiếc globe valve dn15 chất lượng không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm tối đa chi phí bảo trì về lâu dài. Hãy ghi nhớ rằng DN15 chỉ biểu thị kích thước danh nghĩa, trong khi điểm mạnh thực sự của van cầu nằm ở khả năng điều tiết dòng chảy tinh vi. Lựa chọn thông minh luôn phải bắt nguồn từ sự đồng bộ giữa môi chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối.
