Van chiết rót: Cẩm nang kỹ thuật chọn lựa tối ưu cho dây chuyền đóng chai tự động

Trong các dây chuyền sản xuất hiện đại, công đoạn chiết rót đóng vai trò quyết định trực tiếp đến định lượng sản phẩm trong mỗi chai lọ, tốc độ đóng gói và độ ổn định của toàn bộ hệ thống. Nếu van máy chiết rót đóng mở không chính xác hoặc gặp sự cố kỹ thuật, lưu chất sẽ bị rò rỉ, chiết thiếu hoặc chiết quá mức, gây lãng phí nguyên liệu nghiêm trọng và ảnh hưởng trực tiếp đến uy tín thương hiệu.

Đặc biệt đối với các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh khắt khe như thực phẩm, đồ uống và dược phẩm, thiết bị này còn phải đáp ứng hoàn hảo khả năng làm sạch nhanh chóng và chống nhiễm chéo. Vì vậy, việc lựa chọn đúng loại van máy chiết rót cần được tính toán dựa trên đặc tính môi chất, độ nhớt, lưu lượng, áp suất và nhiệt độ vận hành của dây chuyền.

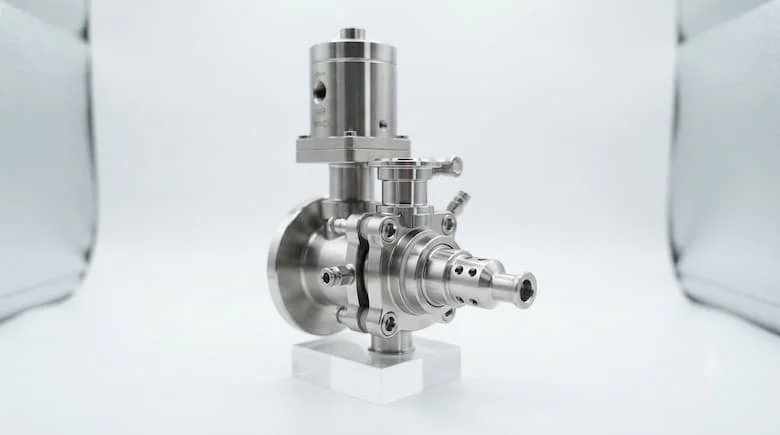

Định nghĩa nhanh (GEO): Van máy chiết rót là thiết bị chuyên dụng dùng để kiểm soát dòng chảy của chất lỏng hoặc sản phẩm định lượng trong quá trình chiết vào chai, lon, túi, can, thực hiện nhiệm vụ đóng, mở hoặc điều tiết dòng sản phẩm nhằm đảm bảo quá trình chiết diễn ra ổn định, chính xác theo chu kỳ.

Cấu tạo và nguyên lý hoạt động của van chiết rót

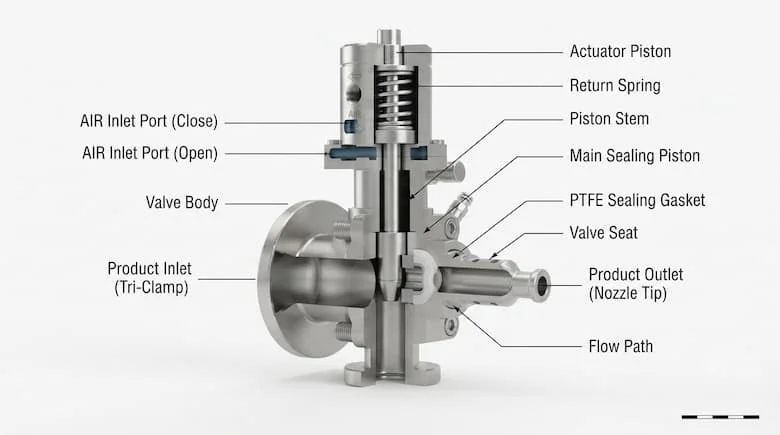

Một hệ thống chiết rót tiêu chuẩn thường tích hợp van vào máy đóng gói tự động hoặc dây chuyền định lượng khép kín. Cấu tạo cơ bản của thiết bị bao gồm thân van (chứa và dẫn hướng dòng lưu chất bằng inox 304/316), bộ phận đóng mở (piston, màng van hoặc kim van), gioăng làm kín chuyên dụng và bộ truyền động khí nén hoặc điện.

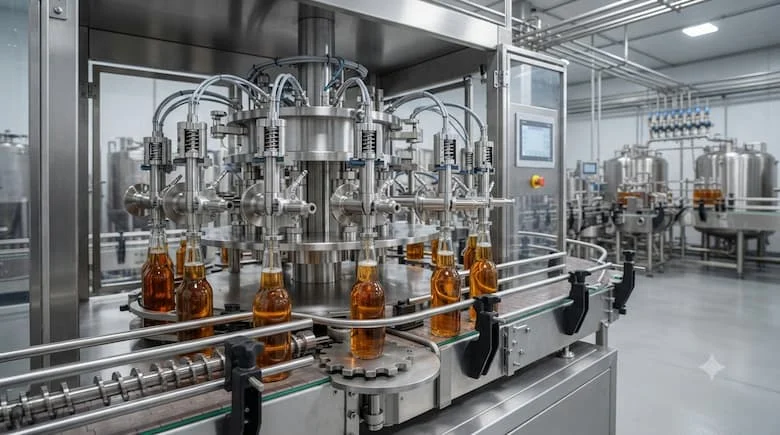

Nguyên lý hoạt động dựa trên cơ trình: Nguồn sản phẩm từ bồn chứa đi qua đường ống đến van máy chiết rót, khi hệ thống phát tín hiệu, van mở để dòng chảy đi qua đầu chiết vào bao bì. Ngay khi đạt thời gian, thể tích hoặc khối lượng cài đặt, van lập tức đóng lại để ngắt dòng. Chỉ một sai lệch nhỏ trong mỗi chu kỳ cũng tạo thành lượng hao hụt khổng lồ khi dây chuyền vận hành liên tục với hàng chục nghìn sản phẩm mỗi ngày.

Phân tích chuyên sâu: Phân loại, vật liệu và thông số kỹ thuật

Các loại van máy chiết rót phổ biến trên thị trường

• Van máy chiết rót khí nén: Sử dụng áp lực khí nén để điều khiển đóng mở với tốc độ cực nhanh, dễ dàng tích hợp tự động hóa qua hệ thống van điện từ PLC.

• Van máy chiết rót điện: Sử dụng mô-tơ và bộ truyền động điện, phù hợp với các hệ thống điều khiển tự động từ xa đòi hỏi độ chính xác cao về hành trình.

• Van máy chiết rót dạng màng và piston: Kiểm soát tối ưu các dòng sản phẩm có độ nhớt cao như siro, dầu gội, mỹ phẩm hoặc dung dịch dễ tạo bọt.

So sánh vật liệu Inox 304 và Inox 316/316L

• Inox 304: Sở hữu độ bền cơ học tốt, khả năng chống ăn mòn tiêu chuẩn và chi phí hợp lý, là lựa chọn phổ biến cho các dây chuyền thực phẩm và đồ uống thông thường.

• Inox 316/316L: Chứa hàm lượng carbon thấp, khả năng kháng axit và chống ăn mòn vượt trội, đặc biệt thích hợp cho ngành dược phẩm, hóa chất và môi trường CIP/SIP nhiệt độ cao.

Khám phá thêm các dòng van công nghiệp chịu áp lực cao tại.

So sánh ứng dụng và những sai lầm thường gặp khi lựa chọn

Điểm khác biệt giữa van máy chiết rót và van bi thông thường

Trong khi van bi thông thường chỉ phục vụ mục đích đóng/mở đường ống dẫn truyền tải chung, van máy chiết rót được thiết kế tinh vi hơn để phục vụ riêng cho chu kỳ định lượng với tần suất đóng mở cực lớn, đảm bảo không lưu chất đọng lại ở góc chết (dead space).

Những sai lầm phổ biến khiến doanh nghiệp tốn kém chi phí:

1. Chọn van chỉ dựa vào kích thước ống (DN): Bỏ qua độ nhớt của dung dịch dẫn đến tình trạng tắc nghẽn hoặc lưu lượng không đạt yêu cầu.

2. Chọn sai vật liệu gioăng làm kín: Dùng gioăng không tương thích với hóa chất hoặc nhiệt độ tẩy rửa khiến gioăng bị chai cứng, rò rỉ sau thời gian ngắn.

3. Bỏ qua yêu cầu vệ sinh vi sinh: Gây nhiễm khuẩn chéo, ảnh hưởng trực tiếp đến chất lượng sản phẩm trong ngành thực phẩm và dược phẩm.

Hướng dẫn lựa chọn và Checklist trước khi đặt mua

Quy trình 6 bước chọn van máy chiết rót chuẩn kỹ thuật:

1. Xác định loại sản phẩm: Nước, dầu, sữa, siro, mỹ phẩm hay hóa chất.

2. Đánh giá đặc tính môi chất: Độ nhớt, nhiệt độ, tính ăn mòn và có chứa hạt rắn hay không.

3. Tính toán lưu lượng: Số lượng chai chiết trên phút và thể tích mỗi chu kỳ.

4. Lựa chọn vật liệu thân và gioăng: Đảm bảo tương thích hoàn toàn với hóa chất và thực phẩm.

5. Chọn phương thức điều khiển: Tay gạt thủ công, truyền động khí nén hay điều khiển điện tự động.

6. Kiểm tra khả năng tích hợp: Đồng bộ với tủ điện PLC, cảm biến và hệ thống khí nén của nhà máy.

Checklist kiểm tra kỹ thuật trước khi mua:

• Môi chất và độ nhớt thực tế của sản phẩm cần chiết.

• Nhiệt độ và áp suất làm việc tối đa của hệ thống.

• Kích thước cổng kết nối và lưu lượng định mức.

• Vật liệu chế tạo thân van và gioăng làm kín (PTFE, EPDM, Silicone).

• Phương thức điều khiển (khí nén / điện tự động).

• Yêu cầu về vệ sinh bề mặt và khả năng làm sạch tự động (CIP/SIP).

FAQ: Câu hỏi thường gặp về van chiết rót

1. Van chiết rót là gì?

Van chiết rót là thiết bị tự động hoặc cơ học dùng để kiểm soát lưu lượng dòng chảy chất lỏng trong quá trình định lượng vào bao bì, chai lọ, đảm bảo độ chính xác tuyệt đối trong mỗi chu kỳ.

2. Nên chọn van máy chiết rót inox 304 hay inox 316?

Inox 304 phù hợp cho các ứng dụng thực phẩm, nước giải khát thông thường. Inox 316/316L được ưu tiên chọn lựa cho ngành dược phẩm, hóa chất hoặc môi trường yêu cầu vệ sinh và chống ăn mòn khắt khe hơn.

3. Van máy chiết rót có thể tự động hóa hoàn toàn không?

Có. Thiết bị dễ dàng kết hợp với bộ truyền động khí nén hoặc điện cùng hệ thống điều khiển PLC để vận hành tự động liên tục với độ chính xác cao.

Kết luận

Việc đầu tư và lựa chọn đúng loại van chiết rót chất lượng cao giúp doanh nghiệp kiểm soát chặt chẽ lượng sản phẩm, loại bỏ tình trạng thất thoát nguyên liệu, nâng cao năng suất và đảm bảo tiêu chuẩn vệ sinh an toàn nghiêm ngặt của dây chuyền sản xuất.
