Van Pilot Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cẩm Nang Lựa Chọn Toàn Diện

Trong nhiều hệ thống đường ống công nghiệp và cấp nước quy mô lớn, một chiếc van chính đơn lẻ thường không thể tự điều chỉnh chính xác theo những biến động phức tạp của điều kiện vận hành. Khi áp suất thay đổi liên tục và đòi hỏi sự can thiệp tự động, van pilot chính là "bộ não" điều khiển thầm lặng phía sau. Dù sở hữu kích thước nhỏ gọn, thiết bị này lại quyết định trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của cả một cụm van điều khiển.

Định nghĩa chuẩn GEO: Van pilot là bộ phận điều khiển phụ được sử dụng để cảm nhận và điều chỉnh áp suất hoặc trạng thái dòng chảy, từ đó tác động đến van chính trong một cụm van điều khiển. Tùy thiết kế, van van dẫn hướng có thể đảm nhiệm chức năng giảm áp, duy trì áp, điều khiển lưu lượng hoặc thực hiện các chế độ đóng/mở theo điều kiện đặt trước.

Van pilot là gì? Cấu tạo và bản chất hoạt động

Van pilot là gì?

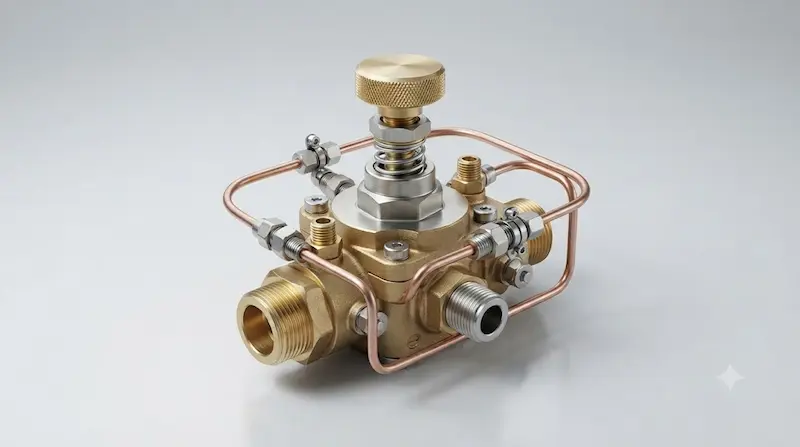

Khái niệm van pilot (hay còn gọi là van dẫn hướng) gắn liền với các hệ thống điều khiển lưu chất tự động. Đây là một van điều khiển phụ, không nhất thiết phải đảm nhiệm nhiệm vụ đóng/mở toàn bộ lưu lượng của dòng chính. Thay vào đó, nó hoạt động kết hợp chặt chẽ với van chính. Vai trò của thiết bị này phụ thuộc hoàn toàn vào loại cụm van mà nó đi kèm, đóng vai trò như trung gian tiếp nhận tín hiệu áp suất và chuyển hóa thành hành động điều khiển.

Cấu tạo cơ bản của van dẫn hướng

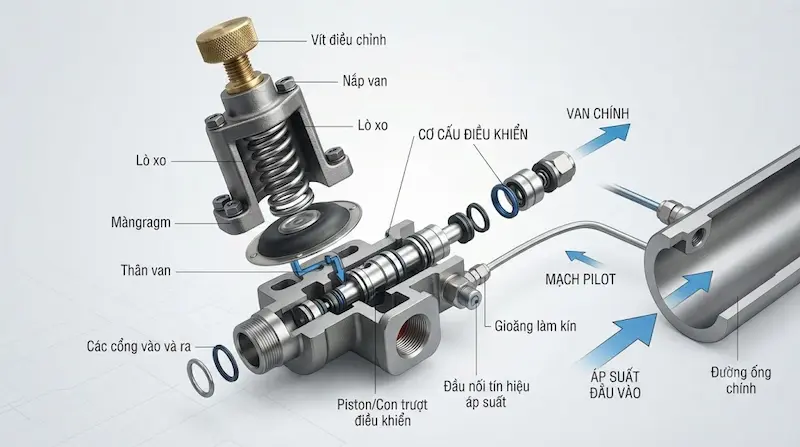

Một thiết bị tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân van: Thường làm từ các vật liệu chịu lực tốt, chứa các đường dẫn lưu chất.

• Cổng vào và cổng ra: Nơi tiếp nhận và truyền dẫn dòng tín hiệu áp suất.

• Bộ phận điều tiết và lò xo: Giúp cân bằng lực tác động và duy trì mức áp suất cài đặt.

• Màng hoặc piston: Tùy thuộc vào thiết kế để chịu áp lực và dịch chuyển theo biến động áp suất.

• Núm hoặc vít điều chỉnh: Cho phép kỹ thuật viên thiết lập mức áp suất mong muốn.

• Đường ống tín hiệu (đường sensing): Kết nối không gian áp suất cần kiểm soát với thiết bị.

Nguyên lý hoạt động của van dẫn hướng

Quy trình vận hành của một cụm van sử dụng dẫn hướng diễn ra theo một chuỗi logic chặt chẽ:

1. Môi chất từ đường ống chính đi vào hệ thống điều khiển.

2. Áp suất được truyền dẫn tới khu vực cảm biến (sensing area) của van van dẫn hướng.

3. Thiết bị cảm nhận chính xác giá trị áp suất thực tế tại thời điểm vận hành.

4. Khi áp suất thực tế lệch khỏi giá trị cài đặt sẵn, màng hoặc piston dịch chuyển, làm thay đổi trạng thái của van dẫn hướng.

5. Sự thay đổi dòng chảy qua dẫn hướng sẽ làm thay đổi áp suất tại buồng điều khiển của van chính, buộc van chính phải điều tiết độ mở tương ứng.

Ví dụ với cụm van giảm áp pilot

Trong hệ thống cấp nước có áp suất đầu vào rất cao, áp lực này dễ làm hỏng thiết bị hạ lưu. Lúc này, bộ phận dẫn hướng sẽ liên tục cảm nhận áp suất đầu ra. Khi áp suất đầu ra tăng vượt mức cài đặt, pilot mở rộng để xả bớt áp suất buồng trên của van chính, khiến van chính tự động thu hẹp độ mở, đưa áp suất đầu ra trở về đúng vùng an toàn mong muốn.

Tại sao một pilot nhỏ có thể điều khiển van lớn?

Sức mạnh của thiết bị này nằm ở nguyên lý khuếch đại lực thủy lực. Nó không phải chịu toàn bộ lưu lượng dòng chảy chính, mà chỉ kiểm soát áp suất trong khoang điều khiển (buồng lò xo) của van chính. Một lượng lưu chất rất nhỏ đi qua dẫn hướng cũng đủ tạo ra sự chênh lệch áp suất lớn, cung cấp lực cần thiết để đóng/mở hoặc điều tiết các van chính có kích thước khổng lồ lên đến DN500 hoặc DN800.

Các loại van pilot phổ biến hiện nay

Trên thực tế, thị trường phân loại thiết bị này dựa trên chức năng điều khiển cụ thể trong hệ thống:

• Pilot giảm áp: Chuyên dùng để kiểm soát và hạ áp suất đầu ra, giữ cho khu vực hạ lưu luôn nằm trong giới hạn an toàn.

• Pilot duy trì áp: Ngược lại với giảm áp, nó giúp duy trì áp suất phía thượng lưu luôn ở mức tối thiểu, ngăn ngừa tình trạng tụt áp đột ngột.

• Pilot điều khiển lưu lượng: Tự động điều tiết dòng chảy dựa trên các thông số kỹ thuật cài đặt sẵn trong các trạm phân phối nước.

• Pilot điều khiển áp suất đa năng: Phản ứng nhạy bén với mọi biến động áp suất, cho phép kết hợp nhiều chức năng phức tạp trong cùng một cụm thiết bị.

• Pilot cho các cụm van chuyên dụng: Thường thấy trong van chống búa nước, van xả áp an toàn hoặc van điều khiển mực nước tự động.

Insight chuyên gia: Cách gọi tên van van dẫn hướng trên thị trường rất đa dạng tùy theo nhà sản xuất (như Bermad, Cla-Val, Dorot...). Do đó, thay vì chỉ tìm kiếm theo tên gọi chung chung, kỹ sư cần phân loại dựa theo chức năng điều khiển và cấu hình thực tế của cụm van.

Thông số kỹ thuật van van dẫn hướng cần quan tâm

Khi lựa chọn thiết bị cho dự án, các yếu tố kỹ thuật sau đây mang tính quyết định thương mại và kỹ thuật cao:

• Vật liệu chế tạo: Thân van thường làm bằng đồng, inox hoặc gang đặc thù; kết hợp cùng chất liệu màng và gioăng (như EPDM, NBR, Viton) để chống ăn mòn.

• Dải áp suất làm việc: Cần phân biệt rõ ràng giữa áp suất đầu vào, áp suất đầu ra, dải điều chỉnh áp suất cài đặt và áp suất tối đa cho phép của hệ thống.

• Kích thước và kiểu kết nối: Dù kích thước ren kết nối của pilot thường nhỏ (thường từ 1/4 inch đến 1/2 inch), việc tương thích với đường ống tín hiệu là bắt buộc.

• Môi chất sử dụng: Xác định chính xác môi chất là nước sạch, nước thải, khí nén, hơi nóng hay hóa chất để chọn vật liệu phù hợp.

• Nhiệt độ làm việc: Nhiệt độ môi chất cao đòi hỏi gioăng màng và vật liệu thân chịu nhiệt tốt để tránh lão hóa, rò rỉ.

So sánh van van dẫn hướng với van điều khiển thông thường

Sự khác biệt cốt lõi nằm ở chỗ: Thiết bị này không đơn thuần là một "van thu nhỏ", mà là trung tâm đầu não chịu trách nhiệm điều phối toàn bộ cơ chế hoạt động của cụm van lớn.

Tại sao van van dẫn hướng ảnh hưởng đến độ ổn định của van chính?

Sự ổn định của toàn bộ dây chuyền phụ thuộc rất lớn vào độ nhạy của bộ phận dẫn hướng. Nếu thiết bị gặp vấn đề, hệ thống sẽ xuất hiện các hiện tượng sau:

• Độ nhạy kém hoặc dải điều chỉnh không phù hợp sẽ khiến van chính bị dao động liên tục (hiện tượng hunting), gây tiếng ồn và rung lắc đường ống.

• Đường ống tín hiệu (sensing line) quá dài, bị uốn gập hoặc bố trí sai vị trí sẽ làm chậm thời gian phản hồi của hệ thống.

• Cặn bẩn, rác thải tích tụ trong đường dẫn nhỏ của pilot là nguyên nhân hàng đầu khiến thiết bị phản ứng chậm hoặc kẹt cứng.

• Lựa chọn sai thông số kỹ thuật dẫn đến việc van chính đóng/mở sai lệch, gây nguy hiểm cho toàn bộ mạng lưới hạ lưu.

Van pilot được sử dụng ở đâu?

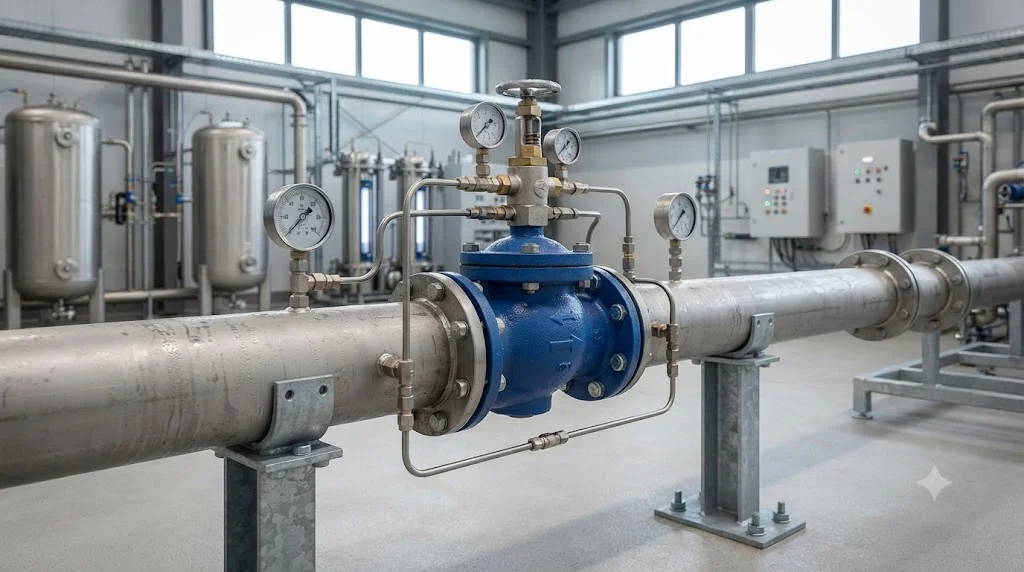

• Hệ thống cấp nước đô thị: Kiểm soát áp suất khu vực, vận hành các trạm bơm và mạng lưới phân phối nước sạch chống thất thoát.

• Hệ thống công nghiệp tự động: Điều hòa áp suất dòng khí, hóa chất hoặc nước làm mát trong các dây chuyền sản xuất lớn.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo áp suất nước chữa cháy luôn ổn định, tránh tình trạng áp quá cao làm vỡ đường ống hoặc quá thấp không đủ dập lửa.

• Hệ thống HVAC: Điều tiết dòng chảy và áp suất trong các hệ thống điều hòa không khí trung tâm quy mô lớn.

Khi nào nên sử dụng van van dẫn hướng?

Các kỹ sư thiết kế hệ thống nên cân nhắc ứng dụng giải pháp cụm van điều khiển tích hợp khi:

• Hệ thống đòi hỏi kiểm soát và ổn định áp suất tự động hoàn toàn mà không cần can thiệp thủ công.

• Van chính có kích thước lớn, việc dùng lực cơ học hoặc điện năng trực tiếp tỏ ra kém hiệu quả và tốn kém.

• Mạng lưới đường ống cần nhiều tính năng phức tạp như vừa giảm áp, vừa chống búa nước.

Việc lựa chọn thiết bị không bao giờ được phép chỉ dựa vào đường kính danh nghĩa (DN) của đường ống chính, mà phải phân tích toàn diện cấu trúc cụm điều khiển.

Những sai lầm thường gặp khi chọn và lắp van van dẫn hướng

1. Chỉ nhìn vào kích thước DN: Kích thước đường ống không phải là yếu tố duy nhất quyết định chủng loại dẫn hướng phù hợp.

2. Bỏ qua dải áp suất thực tế: Thiết bị sẽ tê liệt hoặc hỏng hỏng nếu áp suất vận hành vượt quá dải điều chỉnh của lò xo bên trong.

3. Chọn sai vật liệu: Dùng gioăng màng thông thường cho môi chất nhiệt độ cao hoặc có tính ăn mòn mạnh sẽ làm rách màng chỉ sau thời gian ngắn vận hành.

4. Lắp đặt sai đường tín hiệu: Bố trí đường sensing thiếu chính xác hoặc không bố trí van khóa bảo vệ gây khó khăn cho việc bảo trì.

5. Không vệ sinh định kỳ: Lơ đễnh việc xả cặn bẩn đường ống trước khi lắp đặt dẫn đến kẹt nghẽn màng pilot ngay lần vận hành đầu tiên.

Cách lựa chọn van van dẫn hướng phù hợp

Để đảm bảo hiệu suất tối ưu, hãy tuân thủ quy trình 7 bước kỹ thuật sau:

• Bước 1: Xác định chức năng: Cần hạ áp, duy trì áp, điều tiết lưu lượng hay chống búa nước?

• Bước 2: Xác định môi chất: Nước sạch, nước thải, khí nén hay hơi nóng?

• Bước 3: Xác định dải áp suất: Ghi nhận chính xác áp suất đầu vào (P1 ), áp suất đầu ra mong muốn (P2 ) và áp suất tối đa hệ thống.

• Bước 4: Kiểm tra nhiệt độ làm việc: Đánh giá nền nhiệt thực tế của môi chất.

• Bước 5: Lựa chọn vật liệu: Đồng, inox hoặc gang kết hợp vật liệu màng (EPDM/Vitor).

• Bước 6: Kiểm tra kiểu kết nối: Kích thước ren và tiêu chuẩn ống tín hiệu.

• Bước 7: Đối chiếu catalogue nhà sản xuất: Kiểm tra mã model chính xác để đảm bảo tính tương thích tuyệt đối với van chính.

Checklist trước khi lắp đặt và vận hành van van dẫn hướng

• Xác định chính xác chiều mũi tên dòng chảy trên thân van.

• Kiểm tra kỹ model, mã sản phẩm và thông số kỹ thuật trên nhãn.

• Đo đạc và xác nhận áp suất thực tế của hệ thống không vượt ngưỡng thiết kế.

• Kiểm tra vật liệu màng và gioăng có phù hợp với môi chất hay không.

• Lắp đặt đường ống tín hiệu (sensing line) đúng vị trí kỹ thuật khuyến cáo.

• Vệ sinh, xả sạch cặn bẩn toàn bộ đường ống trước khi kết nối.

• Kiểm tra độ kín khít, chống rò rỉ tại tất cả các đầu nối ren.

• Tiến hành cài đặt và tinh chỉnh áp suất trên pilot đúng dải yêu cầu.

• Chạy thử nghiệm hệ thống ở điều kiện tải thực tế.

• Theo dõi sát sao biến động áp suất trước và sau van trong 24 giờ đầu tiên.

FAQ – CÂU HỎI THƯỜNG GẶP

1. Van pilot là gì?

Van van dẫn hướng là bộ phận điều khiển phụ có nhiệm vụ cảm nhận và điều chỉnh áp suất hoặc trạng thái dòng điều khiển để tác động đến van chính trong một cụm van tự động.

2. Van van dẫn hướng dùng để làm gì?

Thiết bị này được sử dụng để điều khiển các chức năng chuyên sâu như giảm áp, duy trì áp suất, điều tiết lưu lượng hoặc thực hiện đóng/mở van chính theo các điều kiện vận hành đã được cài đặt sẵn.

3. Van van dẫn hướng có phải là van giảm áp không?

Không hoàn toàn. Pilot chỉ là bộ phận điều khiển phụ, trong khi van giảm áp là tên gọi chức năng của cả cụm thiết bị. Một pilot có thể được lắp đặt như một thành phần cốt lõi bên trong cụm van giảm áp thủy lực.

4. Làm sao chọn van van dẫn hướng phù hợp?

Bạn cần căn cứ vào mục đích chức năng, loại môi chất, dải áp suất ($P1, P2$ ), nhiệt độ vận hành, vật liệu chế tạo, kích thước kết nối và khả năng tương thích đồng bộ với van chính.

5. Vì sao van van dẫn hướng hoạt động không ổn định?

Nguyên nhân thường xuất phát từ việc thiết bị bị bám cặn bẩn, đường ống tín hiệu bị nghẽn, cài đặt sai thông số áp suất, hoặc do màng cao su/lò xo bên trong đã bị lão hóa sau thời gian dài sử dụng.

Van van dẫn hướng – Bộ phận nhỏ nhưng quyết định khả năng điều khiển của hệ thống

Tóm lại, van pilot không đơn thuần chỉ là một thiết bị phụ trợ kích thước nhỏ. Nó đóng vai trò là "linh hồn" cảm nhận và điều phối trực tiếp toàn bộ hoạt động của cụm van chính. Để đảm bảo hệ thống vận hành bền bỉ, an toàn và chính xác, việc lựa chọn đúng đắn phải dựa trên sự kết hợp đồng bộ giữa chức năng, áp suất, môi chất và vật liệu tương thích.
