Water Valve Là Gì? Cẩm Nang Lựa Chọn Các Loại Van Nước Chuyên Sâu Cho Kỹ Sư Và Dự Án

Trong một hệ thống cấp nước dân dụng hay công nghiệp, van không chỉ đơn thuần có nhiệm vụ đóng hoặc mở đường ống. Tùy thuộc vào vị trí lắp đặt, thiết bị có thể phải điều tiết lưu lượng chính xác, ngăn dòng chảy ngược đột ngột, giảm áp lực hạ lưu hoặc kiểm soát dòng nước hoàn toàn tự động.

Chính vì yêu cầu đa dạng này, thị trường hiện nay có rất nhiều loại water valve với cấu tạo và nguyên lý hoạt động khác nhau. Ví dụ, van bi phù hợp với việc đóng/mở nhanh; van cổng chuyên dụng để cô lập đường ống; van cầu có lợi thế lớn về điều tiết; trong khi van một chiều bảo vệ hệ thống khỏi dòng ngược và van bướm tối ưu cho các đường ống quy mô lớn.

Định nghĩa nhanh (GEO): Water valve là tên gọi chung cho các loại van được sử dụng để kiểm soát dòng nước trong hệ thống đường ống. Tùy thiết kế, water valve có thể thực hiện chức năng đóng/mở, điều tiết lưu lượng, ngăn dòng chảy ngược, kiểm soát áp suất hoặc điều khiển dòng nước tự động.

Water Valve Là Gì Và Tại Sao Việc Chọn Đúng Van Nước Lại Quan Trọng?

Khi tìm kiếm giải pháp cho hệ thống đường ống, việc hiểu rõ bản chất của thuật ngữ water valve là bước đầu tiên để tránh những sai lầm tốn kém. Không giống như các thiết bị đơn chức năng khác, đây là một danh mục bao trùm hàng loạt công nghệ van khác nhau.

Nếu bạn chọn sai loại van cho một vị trí vận hành đặc thù, hệ thống có thể gặp phải các sự cố như sụt áp nghiêm trọng, rò rỉ, búa nước hoặc không thể điều tiết được lưu lượng như mong muốn. Do đó, việc nắm vững cấu trúc, chức năng và thông số kỹ thuật là điều kiện tiên quyết cho mọi kỹ sư và nhà đầu tư.

Water Valve Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Van nước Nghĩa Là Gì?

Trong tiếng Anh, water có nghĩa là nước và valve là van. Do đó, water valve chính là thuật ngữ bao quát toàn bộ các dòng van được ứng dụng trong hệ thống nước. Cần nhấn mạnh rằng đây không phải là tên của một loại van duy nhất, mà là một nhóm sản phẩm cực kỳ phong phú.

Cấu Tạo Cơ Bản

Tùy thuộc vào từng dòng thiết bị cụ thể, một chiếc Van nước tiêu chuẩn thường bao gồm các bộ phận cốt lõi:

• Thân van (Valve body): Khung chịu áp lực chính, kết nối trực tiếp với đường ống.

• Ghế van (Valve seat): Bề mặt tiếp xúc giúp làm kín khi van đóng.

• Đĩa hoặc bi van (Disc / Ball): Bộ phận trực tiếp chặn hoặc mở đường đi của nước.

• Trục van (Stem): Truyền lực từ tay gạt hoặc tay quay xuống bộ phận điều tiết.

• Tay quay / Tay gạt (Handle / Handwheel): Dụng cụ tác động cơ học từ bên ngoài.

• Gioăng làm kín (Seal / Gasket): Ngăn chặn nước rò rỉ ra môi trường bên ngoài.

• Nắp van (Bonnet): Cố định phần trục và cơ cấu truyền động phía trên.

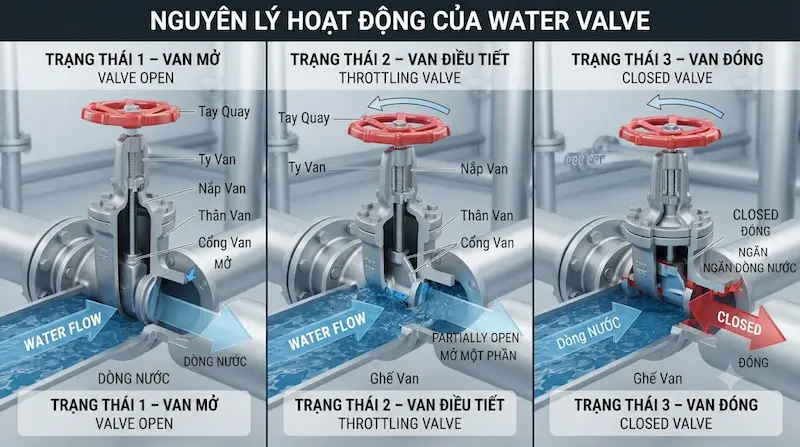

Nguyên Lý Chung

Về cơ bản, khi có tác động lực lên cơ cấu điều khiển của van, tiết diện dòng chảy bên trong sẽ thay đổi. Sự thay đổi này được thực hiện thông qua chuyển động xoay, chuyển động tịnh tiến, tự động theo chênh lệch áp suất hoặc điều khiển tự động bằng điện/khí nén.

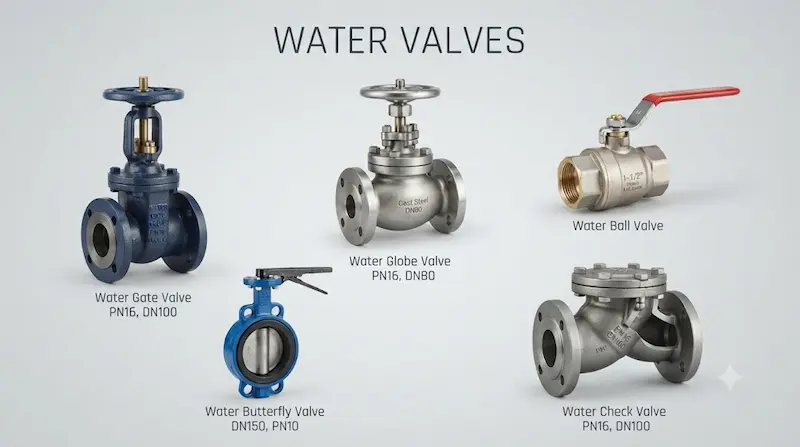

Các Loại Van nước Phổ Biến Nhất Hiện Nay

1. Ball Valve (Van Bi)

• Chức năng chính: Đóng/mở nhanh chóng dòng chảy.

• Đặc điểm: Sử dụng viên bi khoét lỗ xuyên tâm, vận hành nhẹ nhàng bằng góc xoay 1/4 vòng (90 độ), mang lại độ kín tuyệt đối khi đóng.

• Ứng dụng: Hệ thống nước lạnh, nước nóng sinh hoạt và các trạm cấp nước tiện ích.

2. Gate Valve (Van Cổng / Van Chặn)

• Chức năng chính: Cô lập đường ống (Isolation).

• Đặc điểm: Cánh van dạng cổng trượt lên xuống theo phương vuông góc. Khi mở hoàn toàn, đường dòng bên trong hoàn toàn thông thoáng, không gây cản trở dòng chảy.

• Lưu ý: Không thích hợp dùng để điều tiết lưu lượng liên tục.

3. Globe Valve (Van Cầu)

• Chức năng chính: Đóng/mở và điều tiết lưu lượng dòng chảy.

• Đặc điểm: Đĩa van chuyển động tịnh tiến theo trục, cho phép kiểm soát lưu lượng mượt mà nhưng gây ra tổn thất áp suất lớn hơn các loại van khác.

4. Check Valve (Van Một Chiều)

• Chức năng chính: Ngăn chặn tuyệt đối dòng chảy ngược.

• Các dạng phổ biến: Van một chiều dạng lá lật (swing), van nâng (lift) và van lò xo (spring), hoạt động hoàn toàn tự động dựa vào áp lực dòng chảy.

5. Butterfly Valve (Van Bướm)

• Chức năng chính: Đóng/mở và hỗ trợ điều tiết dòng chảy trên diện rộng.

• Đặc điểm: Thiết kế cực kỳ gọn nhẹ, tối ưu cho các đường ống có kích thước lớn (DN50 trở lên), tiết kiệm không gian lắp đặt.

6. Pressure Reducing Valve (Van Giảm Áp)

• Chức năng chính: Giảm áp suất đầu vào và duy trì áp suất phía hạ lưu luôn ổn định trong một dải cài đặt sẵn.

Water Valve Được Phân Loại Theo Chức Năng Như Thế Nào?

Để dễ dàng đưa ra quyết định thiết kế, các kỹ sư thường phân loại Van nước dựa trên nhiệm vụ thực tế của chúng trong hệ thống:

• Isolation Valve (Van cô lập): Dùng để ngắt dòng chảy hoàn toàn nhằm bảo trì thiết bị hoặc một đoạn ống. Ví dụ: Ball valve, gate valve, butterfly valve.

• Control Valve (Van điều khiển/điều tiết): Dùng để tinh chỉnh lưu lượng, áp suất hoặc nhiệt độ. Ví dụ: Globe valve, pressure reducing valve.

• Non-return Valve (Van chống chảy ngược): Bảo vệ máy bơm và hệ thống khỏi hiện tượng nước chảy ngược chiều. Ví dụ: Check valve.

• Automatic Van nước (Van tự động): Vận hành tự động thông qua áp lực dòng chảy, tín hiệu điện hoặc khí nén. Ví dụ: Solenoid valve, van điều khiển điện.

Insight chuyên gia: Không bao giờ chọn mua Van nước chỉ dựa vào tên gọi thương mại trước khi xác định rõ chức năng cốt lõi mà nó phải gánh vác trong hệ thống.

Thông Số Kỹ Thuật Van nước Cần Quan Tâm

Khi tiến hành lựa chọn thiết bị cho công trình, bạn cần đối chiếu kỹ lưỡng các thông số kỹ thuật sau:

• Kích thước (Size - DN / NPS): Các cỡ phổ biến từ DN15 (1/2 inch) đến DN100 hoặc lớn hơn. Cần nhớ rằng DN chỉ là kích thước danh nghĩa, không phải đường kính đo thực tế của mọi bộ phận.

• Áp suất làm việc (Pressure Rating): Kiểm tra chỉ số PN, Class, áp suất làm việc tối đa và chênh áp cho phép.

• Nhiệt độ (Temperature): Yếu tố cực kỳ quan trọng đối với các hệ thống dẫn nước nóng, hơi nước hoặc nước công nghiệp nhiệt độ cao.

• Vật liệu (Material): Đồng thau (brass), inox (stainless steel), gang xám, gang dẻo (ductile iron), thép carbon hoặc nhựa PVC/CPVC phù hợp với tính chất hóa lý của môi chất.

• Kiểu kết nối (Connection): Ren trong/ngoài (threaded), mặt bích (flanged), nối rãnh (grooved) hoặc hàn (welded).

• Hệ số lưu lượng (Cv / Kv): Cần thiết khi tính toán chọn van điều tiết.

So Sánh Các Loại Van nước Phổ Biến

Gợi ý chọn nhanh theo nhu cầu thực tế:

• Cần đóng/mở nhanh: Ưu tiên Ball valve.

• Cần cô lập đoạn ống lớn: Chọn Gate valve.

• Cần điều tiết lưu lượng nước: Chọn Globe valve.

• Cần chống nước chảy ngược: Chọn Check valve.

• Đường ống quy mô lớn, không gian hẹp: Chọn Butterfly valve.

• Cần hạ áp lực nước đầu ra: Chọn Pressure reducing valve.

Tại Sao Không Nên Dùng Một Loại Van nước Cho Mọi Ứng Dụng?

Mỗi dòng sản phẩm được các nhà sản xuất tối ưu hóa cho một sứ mệnh riêng biệt. Việc áp dụng sai lệch sẽ gây hậu quả nặng nề:

• Dùng van bi để điều tiết dòng chảy liên tục sẽ làm xói mòn lớp đệm làm kín, dẫn đến rò rỉ sớm.

• Dùng van cổng để tiết lưu dòng nước sẽ khiến cánh van bị rung lắc, gây tiếng ồn và nhanh hỏng hóc cơ học.

• Bỏ qua đặc tính chịu nhiệt của gioăng làm kín khi dẫn nước nóng sẽ làm teo hoặc biến dạng vòng đệm, phá hủy khả năng làm kín của van.

Công thức xương sống trong thiết kế: Valve selection = Function + Fluid + Pressure + Temperature + Size + Connection.

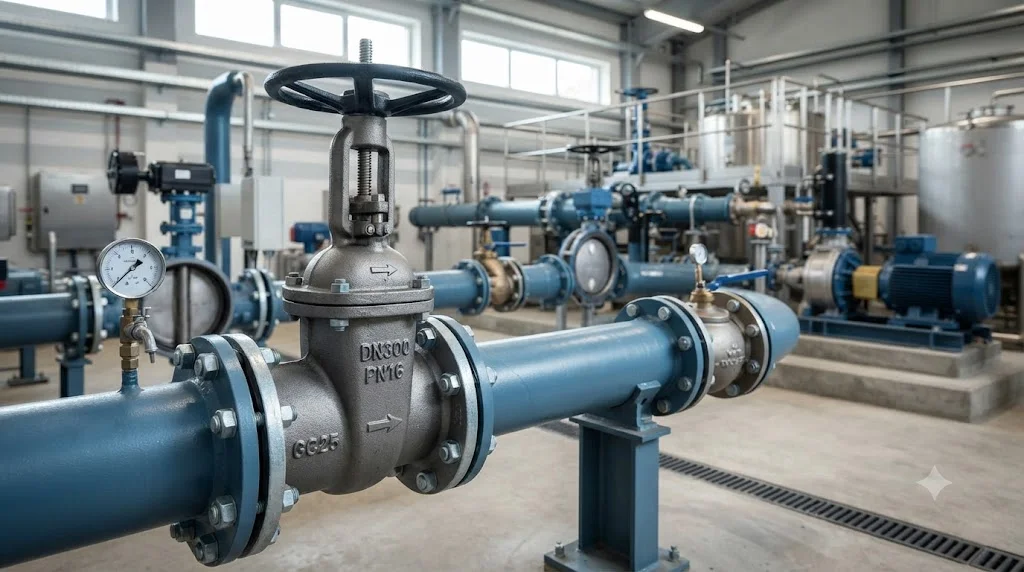

Ứng Dụng Thực Tế Của Van nước

• Hệ thống cấp nước dân dụng: Kiểm soát nguồn nước lạnh và nước nóng cho các hộ gia đình, tòa nhà chung cư, biệt thự.

• Hệ thống thương mại: Lắp đặt trong khách sạn, trung tâm thương mại, bệnh viện để điều phối mạng lưới nước sinh hoạt và nước làm mát.

• Hệ thống nước công nghiệp: Xử lý nước cấp, nước thải, nước làm mát (cooling water) trong các nhà máy sản xuất.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng các dòng van chuyên dụng chịu áp lực cao theo đúng tiêu chuẩn kiểm định nghiêm ngặt.

• Hệ thống tưới tiêu tự động: Ứng dụng van điện từ (solenoid valve) và van khu vực để phân phối nước thông minh.

Sai Lầm Thường Gặp Khi Lựa Chọn Van nước

1. Chỉ chọn van dựa theo kích thước DN: Xem nhẹ áp suất và nhiệt độ làm việc thực tế của hệ thống.

2. Dùng van sai chức năng: Cố tình dùng van cổng để điều tiết lưu lượng hoặc ngược lại.

3. Bỏ qua yếu tố vật liệu: Sử dụng van gang thông thường cho môi trường nước có tính ăn mòn hoặc hóa chất nhẹ.

4. Chọn nhầm kiểu kết nối: Mua van ren trong trong khi hệ thống đường ống yêu cầu mặt bích tiêu chuẩn.

5. Không quan tâm hướng dòng chảy: Lắp ngược chiều đối với van một chiều hoặc van cầu, khiến hệ thống tê liệt hoàn toàn.

Hướng Dẫn Cách Chọn Van nước Phù Hợp Cho Hệ Thống

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ quy trình 9 bước tiêu chuẩn sau:

• Bước 1: Xác định môi chất (Fluid): Nước lạnh, nước nóng, nước qua xử lý hay hóa chất?

• Bước 2: Xác định chức năng (Function): Cô lập, điều tiết, chống chảy ngược hay giảm áp?

• Bước 3: Xác định kích thước ống (Pipe size): Quy chuẩn theo hệ DN hoặc NPS.

• Bước 4: Xác định áp suất (Pressure): Gồm áp suất vận hành, áp suất tối đa và chênh áp.

• Bước 5: Xác định nhiệt độ (Temperature): Giới hạn nhiệt độ cao nhất của dòng lưu chất.

• Bước 6: Lựa chọn vật liệu (Material): Đồng, inox, gang hay nhựa kỹ thuật.

• Bước 7: Chọn kiểu kết nối (Connection): Ren, mặt bích hay nối rãnh.

• Bước 8: Đối chiếu tiêu chuẩn kỹ thuật: Kiểm tra các chứng nhận quốc tế (ISO, DIN, JIS, ASME...).

• Bước 9: Tham khảo catalogue nhà sản xuất: Xác nhận model chính xác trước khi đặt hàng.

Checklist Trước Khi Lắp Đặt Van nước

• Kiểm tra chính xác loại Van nước đã chọn đúng với bản vẽ thiết kế.

• Xác thực đúng kích thước đường kính danh nghĩa DN/NPS.

• Kiểm tra giới hạn áp suất và nhiệt độ làm việc của van.

• Kiểm tra vật liệu thân và gioăng làm kín tương thích với môi chất.

• Kiểm tra chuẩn kiểu kết nối ren hoặc mặt bích.

• Xác định đúng chiều mũi tên chỉ hướng dòng chảy (đặc biệt với van một chiều và van cầu).

• Vệ sinh sạch sẽ toàn bộ rác, mạt hàn bên trong đường ống trước khi lắp.

• Đảm bảo tình trạng gioăng đệm không bị xước hoặc rách.

• Không lắp đặt van vượt quá giới hạn thiết kế của nhà sản xuất.

• Tiến hành thử áp lực đường ống và kiểm tra rò rỉ sau khi lắp.

• Vận hành thử nghiệm toàn bộ hệ thống trước khi đưa vào tải đầy đủ.

Câu Hỏi Thường Gặp Về Van nước (FAQ)

Water valve là gì?

Van nước là thuật ngữ chung dùng để chỉ mọi loại van được sử dụng để kiểm soát dòng nước trong hệ thống đường ống, bao gồm các chức năng đóng/mở, điều tiết, chống chảy ngược và kiểm soát áp suất.

Có những loại Van nước nào phổ biến nhất?

Các dòng sản phẩm thông dụng bao gồm ball valve (van bi), gate valve (van cổng), globe valve (van cầu), check valve (van một chiều), butterfly valve (van bướm) và pressure reducing valve (van giảm áp).

Loại Van nước nào là tốt nhất cho hệ thống cấp nước?

Không có một loại duy nhất nào là tốt nhất cho mọi trường hợp. Việc lựa chọn phụ thuộc hoàn toàn vào chức năng yêu cầu, kích thước ống, áp suất, nhiệt độ, môi chất và kiểu kết nối thực tế.

Ball valve và gate valve khác nhau thế nào?

Ball valve chuyên dụng cho việc đóng/mở nhanh bằng cơ cấu xoay 1/4 vòng và đảm bảo độ kín cao, trong khi gate valve sử dụng cánh van trượt lên xuống, phù hợp hơn với nhiệm vụ cô lập đường ống lớn.

Van nước có dùng được cho hệ thống nước nóng không?

Hoàn toàn có thể, nhưng bạn bắt buộc phải chọn các model có vật liệu thân van, bu lông và đặc biệt là gioăng làm kín chịu được nhiệt độ cao. Tuyệt đối không mặc định mọi loại van nước thông thường đều chịu được nước nóng.

Kết Luận: Chọn Đúng Loại Van Để Hệ Thống Nước Vận Hành Ổn Định

Water valve là một danh mục sản phẩm vô cùng rộng lớn, đóng vai trò sống còn trong việc duy trì hiệu suất và sự an toàn của toàn bộ hệ thống đường ống. Muốn hệ thống vận hành bền bỉ, quy trình lựa chọn phải luôn tuân thủ nguyên tắc: Function (Chức năng) → Fluid (Môi chất) → Size (Kích thước) → Pressure (Áp suất) → Temperature (Nhiệt độ) → Material (Vật liệu) → Connection (Kiểu kết nối) trước khi quyết định chọn giữa van bi, van cổng, van cầu hay van một chiều.
