Manual Globe Valve – Giải pháp điều tiết lưu lượng chính xác trong hệ thống đường ống

Bạn đã bao giờ gặp phải tình trạng lưu lượng dòng chảy trong hệ thống đường ống hơi, nước nóng, dầu công nghiệp hay nhà máy hóa chất bị trồi sụt thất thường, gây tổn thất áp suất lớn và làm mài mòn thiết bị chỉ sau một thời gian ngắn vận hành? Nếu sử dụng nhầm các dòng van thông thường để kiểm soát lưu lượng, bạn sẽ rất khó kiểm soát quá trình vận hành của toàn bộ dây chuyền.

Chính vì lý do đó, manual globe valve (van cầu tay quay) ra đời như một giải pháp kinh điển và phổ biến nhất khi hệ thống của bạn đòi hỏi khả năng điều chỉnh và kiểm soát lưu lượng một cách chính xác tuyệt đối thông qua thao tác vận hành thủ công bằng tay.

Manual globe valve là gì?

Manual globe valve (van cầu tay quay) là loại van công nghiệp sử dụng tay quay (handwheel) để đóng, mở hoặc điều tiết dòng lưu chất. Thiết kế đặc trưng của van có đĩa van di chuyển theo phương thẳng đứng tịnh tiến lên xuống vuông góc với đế van, giúp thay đổi linh hoạt tiết diện dòng chảy và kiểm soát lưu lượng cực kỳ hiệu quả.

Về nguyên lý hoạt động, khi người vận hành xoay tay quay, trục van (stem) sẽ chuyển động tịnh tiến, kéo theo đĩa van (disc) rời khỏi hoặc áp sát vào ghế van (seat), từ đó điều tiết chính xác lượng lưu chất đi qua [chèn link: nguyên lý hoạt động của van cầu].

Vai trò cốt lõi của thiết bị này trong hệ thống bao gồm:

• Điều tiết lưu lượng dòng chảy với độ chính xác cao.

• Đóng mở đường ống hiệu quả, đảm bảo an toàn vận hành.

• Kiểm soát áp suất dòng chảy ổn định tại các nhánh phụ.

• Bảo vệ các thiết bị nhạy cảm phía sau đường ống khỏi hiện tượng sốc áp.

Cấu tạo của van cầu tay quay

Một chiếc van cầu tay quay tiêu chuẩn được cấu thành từ các bộ phận cơ khí chính vô cùng chắc chắn:

• Thân van (Body): Thường chế tạo từ gang, gang cầu, thép đúc, inox 304 hoặc inox 316, thiết kế dạng bầu chữ S hoặc chữ Z giúp tối ưu dòng chảy.

• Nắp van (Bonnet): Kết nối với thân van bằng ren hoặc bu-lông, có nhiệm vụ bảo vệ và cố định các cơ cấu truyền động bên trong.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc với dòng chảy, chịu trách nhiệm điều tiết lưu lượng và quyết định độ kín khít.

• Ghế van (Seat): Bề mặt tiếp xúc với đĩa van, thường là dạng metal seat (kim loại) hoặc soft seat (ghế mềm) cho một số ứng dụng đặc biệt.

• Trục van (Stem): Truyền lực chuyển động quay từ tay quay thành chuyển động tịnh tiến cho đĩa van.

• Tay quay (Handwheel): Bộ phận điều khiển thủ công bằng lực tay, giúp người dùng dễ dàng thao tác vận hành và bảo trì.

• Gioăng làm kín (Packing/Gasket): Sử dụng vật liệu PTFE hoặc Graphite, Flexible Graphite để ngăn rò rỉ lưu chất qua trục van.

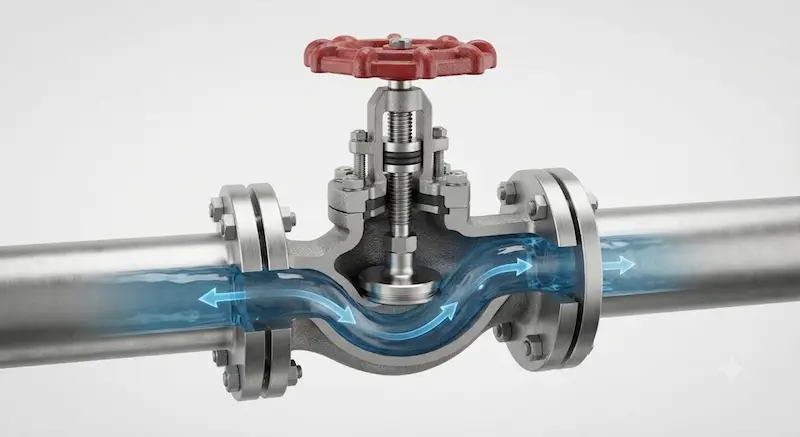

Nguyên lý hoạt động của manual globe valve

Quy trình vận hành của thiết bị diễn ra theo các bước tuần tự:

1. Bước 1: Van ban đầu ở trạng thái đóng hoàn toàn, đĩa van áp chặt vào ghế van ngăn dòng chảy.

2. Bước 2: Người vận hành thực hiện thao tác xoay tay quay theo chiều mở.

3. Bước 3: Trục van (stem) tịnh tiến nâng đĩa van (disc) dịch chuyển lên trên.

4. Bước 4: Tiết diện lưu thông giữa đĩa van và ghế van thay đổi, tạo ra khe hở cho lưu chất đi qua.

5. Bước 5: Lưu lượng được điều chỉnh chính xác theo nhu cầu thực tế của hệ thống.

Sở dĩ globe valve có khả năng điều tiết vượt trội hơn so với ball valve (van bi) hay gate valve (van cổng) là nhờ hành trình đĩa van di chuyển tỷ lệ thuận với độ mở, giúp dòng chảy không bị đột ngột thay đổi hướng dòng quá nhanh, hạn chế tối đa hiện tượng xói mòn bề mặt đĩa van.

Phân loại van cầu tay quay

Thiết bị này được chia thành nhiều dòng sản phẩm đa dạng để đáp ứng mọi yêu cầu kỹ thuật:

• Theo kiểu thân van: Gồm dạng thẳng (Straight Pattern), dạng chữ Y (Y-Pattern) giúp giảm tổn thất áp suất, và dạng góc (Angle Pattern).

• Theo vật liệu: Gang, gang cầu, thép carbon, inox 304 và inox 316.

• Theo kiểu kết nối: Kết nối ren trong, kết nối mặt bích hoặc hàn đối đầu.

• Theo tiêu chuẩn sản xuất: Tiêu chuẩn Nhật Bản (JIS), Đức (DIN), Mỹ (ANSI/ASME) và Anh (BS).

• Theo lưu chất tương thích: Dùng cho nước sạch, nước nóng, hơi nước, dầu mỡ, khí nén và các loại hóa chất.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, bạn cần nắm rõ các thông số kỹ thuật quan trọng sau đây:

• DN (Diameter): Kích thước đường kính danh định của van phù hợp với kích cỡ đường ống.

• Pressure Rating (PN / Class): Cấp áp suất chịu đựng tối đa của van theo tiêu chuẩn quốc tế.

• Working Pressure & Temperature: Áp suất và nhiệt độ làm việc thực tế của hệ thống.

• Body Material & Seat Material: Chất liệu cấu thành thân van và bề mặt làm kín của ghế van.

• End Connection & Face to Face: Kiểu kết nối đường ống và khoảng cách giữa hai mặt bích.

• Flow Direction & Operation Type: Hướng dòng chảy quy định và phương thức vận hành tay quay.

Manual globe valve và gate valve khác nhau như thế nào?

Bảng so sánh chi tiết dưới đây giúp bạn phân biệt rõ hai dòng van phổ biến này:

Globe valve phù hợp để điều chỉnh lưu lượng nhờ thiết kế đĩa van và dòng chảy đổi hướng góc vuông giúp cản bớt lực dòng chảy. Trong khi đó, bạn nên chọn gate valve khi hệ thống chỉ cần đóng hoặc mở hoàn toàn để tận dụng lưu lượng dòng chảy tối đa, không bị sụt áp.

Van cầu tay quay được sử dụng ở đâu?

Dòng van này hiện diện rộng rãi trong các hệ thống công nghiệp đòi hỏi độ chính xác cao:

• Nhà máy nhiệt điện & Boiler: Điều tiết dòng nước cấp lò hơi và hệ thống hơi phụ trợ.

• Hệ thống HVAC: Kiểm soát lưu lượng nước lạnh/nóng cho các dàn AHU, Chiller.

• Đường ống hơi nóng & hệ thống dầu: Vận hành trơn tru trong môi trường nhiệt độ cao.

• Nhà máy nước & xử lý nước thải: Điều tiết lưu lượng dòng chảy tại các trạm bơm trung chuyển.

• Ngành hóa chất, thực phẩm, dược phẩm & PCCC: Đảm bảo kiểm soát dòng chảy an toàn, khắt khe.

Khi nào nên sử dụng manual globe valve?

Bạn nên ưu tiên sử dụng thiết bị này khi hệ thống cần điều tiết lưu lượng thường xuyên, đóng mở liên tục, đòi hỏi áp suất cao, hệ thống hơi nóng, dầu truyền nhiệt hoặc các tuyến ống công nghiệp yêu cầu tính ổn định khắt khe.

Những sai lầm thường gặp khi vận hành

• Chọn sai kích thước van làm lưu lượng không đạt yêu cầu thiết kế.

• Lắp đặt ngược chiều dòng chảy quy định trên thân van khiến đĩa van nhanh hỏng.

• Dùng sức ép đóng van quá nhanh gây biến dạng trục van.

• Không bảo trì định kỳ hệ thống gioăng làm kín (packing) dẫn đến rò rỉ lưu chất qua cổ van.

Checklist lựa chọn manual globe valve

Để đảm bảo hiệu quả đầu tư tối ưu, hãy áp dụng checklist tiêu chuẩn sau:

• Xác định chính xác loại lưu chất (nước, hơi, dầu, hóa chất).

• Xác định mức áp suất làm việc tối đa của hệ thống.

• Xác định dải nhiệt độ vận hành thực tế.

• Chọn vật liệu thân van phù hợp (gang, thép hay inox).

• Chọn vật liệu ghế van (metal seat hoặc soft seat).

• Chọn tiêu chuẩn kết nối tương thích với đường ống (mặt bích, ren).

• Chọn kích thước DN chính xác.

• Kiểm tra đầy đủ chứng chỉ chất lượng CO/CQ từ nhà cung cấp.

Hướng dẫn lắp đặt và bảo trì

1. Kiểm tra kỹ thông số kỹ thuật trên tem nhãn van trước khi tiến hành thi công.

2. Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

3. Siết đều tay các bulong mặt bích hoặc mối nối ren để tránh làm cong vênh thân van.

4. Kiểm tra độ kín khít của toàn bộ hệ thống sau khi lắp đặt xong.

5. Vận hành thử nghiệm ở áp suất thấp trước khi đưa van vào hoạt động chính thức.

6. Thường xuyên kiểm tra và siết chặt cụm gioăng packing định kỳ để tránh rò rỉ.

7. Thực hiện bôi trơn trục van (stem) nếu cần thiết để đảm bảo tay quay vận hành nhẹ nhàng.

Câu hỏi thường gặp

Manual globe valve có dùng để điều tiết lưu lượng không?

Có, đây là tính năng ưu việt nhất của van cầu, giúp điều tiết lưu lượng dòng chảy cực kỳ chính xác nhờ cấu trúc đĩa van và hướng dòng chảy đổi góc.

Globe valve và gate valve nên chọn loại nào?

Nếu hệ thống của bạn cần điều tiết lưu lượng, hãy chọn globe valve. Nếu hệ thống chỉ cần đóng hoặc mở hoàn toàn dòng chảy mà không làm sụt áp, hãy chọn gate valve.

Manual globe valve có chịu được hơi nóng không?

Hoàn toàn chịu được, đặc biệt là các dòng van làm bằng thép đúc hoặc inox kết hợp gioăng graphite chuyên dụng cho lò hơi và hơi quá nhiệt.

Bao lâu nên bảo trì van cầu tay quay?

Nên tiến hành kiểm tra tổng thể, tra dầu mỡ trục và kiểm tra gioăng đóng kín từ 6 tháng đến 1 năm/lần tùy theo tần suất vận hành của nhà máy.

Tổng kết

Van cầu tay quay là giải pháp lý tưởng và không thể thiếu cho các hệ thống cần điều tiết lưu lượng chính xác, đặc biệt trong đường ống hơi, nước nóng, dầu và hóa chất. Việc lựa chọn đúng vật liệu, kích thước và tiêu chuẩn kết nối sẽ giúp tăng hiệu quả vận hành, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống công nghiệp của doanh nghiệp.
