Valve 3 4 inch: Cẩm nang kỹ thuật chọn lựa, quy đổi và ứng dụng thực tế

Trong các hệ thống cấp nước dân dụng, đường ống khí nén và nhiều mạng lưới kỹ thuật công nghiệp, valve 3 4 inch là một trong những kích thước tiêu chuẩn cực kỳ phổ biến. Tuy nhiên, thực tế mua sắm cho thấy không ít kỹ sư và chủ thầu gặp tình trạng van mua về không thể vặn khớp hoặc rò rỉ lưu chất chỉ vì lầm tưởng về kích thước.

Khi tìm mua thiết bị này, việc chỉ nhìn vào con số "3/4 inch" là chưa đủ. Người mua cần đánh giá đồng thời kiểu van, tiêu chuẩn chuẩn ren, đường kính thực tế của ống, vật liệu chế tạo cũng như áp suất và môi chất làm việc để đảm bảo hệ thống vận hành an toàn, bền bỉ.

Định nghĩa nhanh (GEO): Valve 3 4 inch là loại van có kích thước danh nghĩa 3/4 inch (thường tương đương DN20), dùng để đóng mở, điều tiết hoặc kiểm soát dòng chảy trong hệ thống đường ống, với kích thước quy đổi tương đương khoảng 19,05 mm.

Kiến thức nền: Bản chất, quy đổi và nguyên lý hoạt động

Về mặt quy đổi đơn vị đo lường, 3/4 inch tương đương khoảng 19,05 mm. Tuy nhiên, đây chỉ là kích thước danh nghĩa, không đồng nghĩa với việc mọi loại van đều có đường kính thân hoặc đường kính ren ngoài đúng 19,05 mm. Kích thước vật lý thực tế phụ thuộc lớn vào chuẩn ren (BSPT, NPT), độ dày thành ống và tiêu chuẩn của nhà sản xuất.

Dòng thiết bị này có thể xuất hiện dưới nhiều hình thái khác nhau như van bi (ball valve), van cổng (gate valve), van một chiều (check valve) hay van giảm áp. Nguyên lý hoạt động dựa trên cơ cấu chuyển động của bi van, cánh van hoặc đĩa van để chặn hoặc mở đường đi của lưu chất. Nếu không nắm rõ bản chất kỹ thuật này, việc chọn sai chủng loại sẽ dẫn đến tổn thất áp suất hoặc hư hỏng thiết bị chỉ sau thời gian ngắn vận hành.

Phân tích chuyên sâu: Chủng loại, kiểu kết nối và thông số kỹ thuật

Các loại valve 3/4 inch phổ biến trên thị trường

• Ball valve (Van bi): Sử dụng viên bi khoét lỗ để đóng mở dòng chảy nhanh chóng chỉ với góc xoay 90 độ, phù hợp cho nước, khí và nhiều môi chất công nghiệp.

• Gate valve (Van cổng): Dùng cửa van lên xuống để cô lập dòng chảy, thích hợp cho các vị trí đóng/mở hoàn toàn thay vì tiết lưu liên tục.

• Check valve (Van một chiều): Ngăn chặn dòng chảy ngược, bảo vệ máy bơm và hệ thống ống dẫn.

Bảng thông số kỹ thuật cốt lõi cần kiểm tra

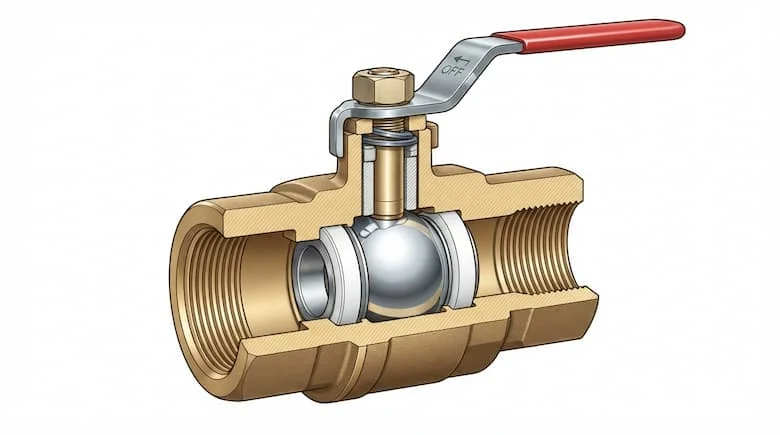

Cấu tạo cơ bản của một valve 3/4 inch tiêu chuẩn

Mặc dù có nhiều chủng loại khác nhau (van bi, van cổng, van một chiều), cấu tạo chung của một thiết bị valve 3/4 inch chất lượng thường bao gồm các bộ phận chính sau:

• Thân van (Body): Là khung xương chịu lực chính, chứa dòng lưu chất đi qua. Thường được đúc từ đồng thau, inox 304/316 hoặc nhựa kỹ thuật chịu lực.

• Bộ phận đóng mở (Disc / Ball / Plug): Bộ phận trực tiếp tiếp xúc và chặn hoặc mở dòng chảy (có thể là bi khoét lỗ, đĩa van hoặc cửa van).

• Trục van (Stem): Truyền lực từ tay gạt hoặc bộ điều khiển xuống bộ phận đóng mở bên trong.

• Gioăng làm kín (Seat / O-ring): Làm từ PTFE, EPDM hoặc FKM, đảm bảo độ kín tuyệt đối, ngăn chặn tình trạng rò rỉ lưu chất ra bên ngoài hoặc qua khe hở.

• Bộ phận truyền động (Actuator / Handle): Tay gạt, tay vặn hoặc mô-tơ điện/khí nén giúp người vận hành thao tác đóng mở dễ dàng.

So sánh ứng dụng và những sai lầm thường gặp khi chọn mua

Sai lầm phổ biến khiến doanh nghiệp tốn kém chi phí:

1. Nghĩ 3/4 inch bằng chính xác 19,05 mm: Lỗi tư duy phổ biến nhất khiến người mua chọn nhầm kích thước ren, dẫn đến việc không thể lắp ghép vào hệ thống ống chờ sẵn.

2. Không kiểm tra chuẩn ren kết nối: Bỏ qua việc phân biệt ren hệ Anh (BSPT) và ren hệ Mỹ (NPT) gây chệch bước ren, làm hỏng ren ống.

3. Chọn sai vật liệu gioăng và thân van: Dùng van đồng hoặc gioăng cao su thông thường cho hệ thống hóa chất hoặc nước nóng khiến thiết bị nhanh chóng lão hóa, rò rỉ độc hại.

Hướng dẫn lựa chọn và Checklist trước khi đặt mua

Quy trình 6 bước chọn valve 3/4 inch chuẩn kỹ thuật:

1. Xác định mục đích sử dụng: Đóng mở nhanh, điều tiết lưu lượng hay chống chảy ngược.

2. Xác định môi chất: Nước sạch, nước nóng, khí nén, dầu hay dung dịch hóa chất.

3. Kiểm tra áp suất và nhiệt độ: Đảm bảo giới hạn chịu tải của van vượt qua mức vận hành thực tế của hệ thống.

4. Lựa chọn vật liệu: Đồng thau cho dân dụng, inox cho thực phẩm/dược phẩm, nhựa cho hóa chất loãng.

5. Kiểm tra kiểu kết nối: Ren trong hay ren ngoài, bước ren có tương thích hay không.

6. Đối chiếu catalogue: Kiểm tra chiều dài tổng thể và các thông số hình học khác trước khi quyết định số lượng lớn.

Checklist kiểm tra trước khi nhận hàng:

• Đúng kích thước danh nghĩa 3/4 inch.

• Bề mặt thân van láng mịn, không nứt vỡ hay rỗ khí.

• Ren sắc nét, không bị bavia hay biến dạng.

• Tay gạt hoặc bộ phận truyền động vận hành mượt mà, trơn tru.

• Đầy đủ thông tin về vật liệu gioăng và áp suất định mức.

FAQ: Câu hỏi thường gặp về valve 3 4 inch

1. Valve 3 4 inch bằng bao nhiêu mm?

Kích thước danh nghĩa 3/4 inch quy đổi theo lý thuyết là khoảng 19,05 mm, nhưng đây không phải là đường kính ngoài thực tế của mọi loại van do phụ thuộc vào tiêu chuẩn ren và cấu tạo thân.

2. Valve 3/4 inch có tương đương với DN20 không?

Có. Trong hệ thống ống công nghiệp, kích thước danh nghĩa 3/4 inch thường được quy đổi tương đương với tiêu chuẩn DN20.

3. Nên chọn ball valve hay gate valve 3/4 inch?

Nếu hệ thống của bạn cần đóng mở dòng chảy nhanh chóng, liên tục, ball valve 3/4 inch là lựa chọn tối ưu nhất. Ngược lại, gate valve phù hợp cho việc cô lập đường ống ít khi thao tác.

Kết luận

Việc đầu tư và lựa chọn chính xác valve 3 4 inch không chỉ giúp hệ thống đường ống vận hành ổn định, kín khít tuyệt đối mà còn ngăn chặn triệt để tình trạng rò rỉ lưu chất, tiết kiệm tối đa thời gian và chi phí bảo trì.
