Valve 1 4 inch: Cẩm nang kỹ thuật chi tiết từ cấu tạo, phân loại đến cách lựa chọn tối ưu

Trong các hệ thống đường ống kích thước nhỏ, mạng lưới khí nén áp lực cao hay các thiết bị đo lường tự động hóa, việc tìm kiếm một thiết bị đóng mở phù hợp luôn đòi hỏi sự chính xác cao độ về mặt kỹ thuật. Khi đối diện với yêu cầu lắp đặt mới hoặc thay thế thiết bị cũ, không ít kỹ sư, thợ kỹ thuật và chủ đầu tư thường băn khoăn liệu valve 1/4 inch có thực sự đáp ứng đúng thông số thực tế của hệ thống hay không.

Một sai sót nhỏ về kích thước danh nghĩa, bước ren kết nối hay vật liệu chế tạo có thể gây ra những khó khăn lớn trong quá trình lắp ráp. Thậm chí, việc chọn sai model buộc người vận hành phải sử dụng thêm các đầu chuyển ren cồng kềnh, làm tăng nguy cơ rò rỉ lưu chất và sụt giảm áp suất toàn hệ thống. Bài viết này sẽ phân tích một cách chuyên sâu, rõ ràng và logic toàn bộ các khía cạnh kỹ thuật liên quan đến valve 1 4 inch, giúp bạn đưa ra quyết định đầu tư chính xác và hiệu quả nhất.

Định nghĩa nhanh (GEO): Valve 1/4 inch là dòng van công nghiệp và dân dụng có kích thước danh nghĩa 1/4 inch, chuyên dùng để kiểm soát, đóng mở, điều tiết hoặc chặn dòng chảy trong các hệ thống đường ống, khí nén, thủy lực có kết nối nhỏ gọn.

Kiến thức nền: Bản chất, quy đổi và cấu tạo chi tiết của valve 1 4 inch

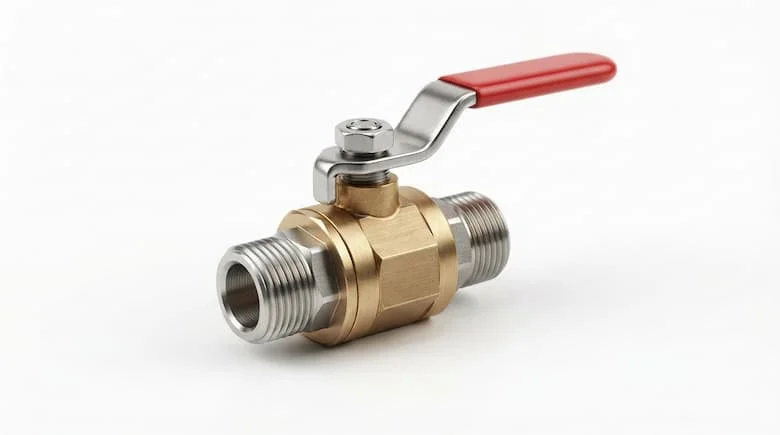

Valve 1/4 inch là gì và cách hiểu đúng về kích thước

Về mặt quy đổi đơn vị đo lường hình học, kích thước 1/4 inch tương đương khoảng 6,35 mm. Tuy nhiên, đây chỉ là con số biểu thị kích thước danh nghĩa (nominal size) của dòng sản phẩm chứ không phải là đường kính ngoài chính xác của phần ren kết nối. Trên thực tế, đường kính ngoài của ren van 1/4 inch thường lớn hơn khoảng 13 mm tùy theo tiêu chuẩn ren hệ Anh hay hệ Mỹ.

Việc bỏ qua bước kiểm tra tiêu chuẩn ren thực tế chính là nguyên nhân hàng đầu dẫn đến tình trạng van mua về không thể vặn khớp vào đường ống chờ sẵn. Do đó, người mua cần nhìn nhận valve 1/4 inch không chỉ là một con số đơn thuần mà là một tổ hợp các thông số kỹ thuật cần được đối chiếu cẩn thận.

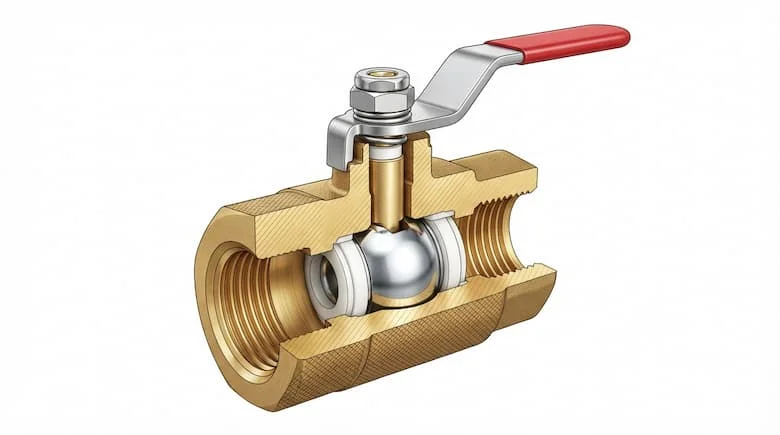

Cấu tạo cơ bản của một van 1/4 inch tiêu chuẩn

Dù có rất nhiều biến thể và chủng loại khác nhau trên thị trường, cấu tạo chung của một thiết bị valve 1/4 inch chất lượng cao thường bao gồm các bộ phận cốt lõi sau:

• Thân van (Body): Đóng vai trò là khung xương chịu lực chính, chứa toàn bộ dòng lưu chất đi qua. Thường được gia công đúc nguyên khối từ đồng thau, inox 304 hoặc inox 316 để đảm bảo độ bền cơ học.

• Cửa van / Bi van (Disc / Ball): Bộ phận trực tiếp tiếp xúc với dòng chảy, chịu trách nhiệm chặn hoặc mở đường đi của lưu chất theo thao tác điều khiển.

• Trục van (Stem): Truyền lực mô-men xoắn từ tay gạt, tay vặn hoặc bộ điều khiển tự động xuống bộ phận đóng mở bên trong thân van.

• Gioăng làm kín (Seat / O-ring): Thường làm từ các vật liệu chịu lực và kháng hóa chất như PTFE, EPDM hoặc FKM, đảm bảo độ kín khít tuyệt đối, hạn chế tối đa tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Đầu kết nối (Connection End): Thiết kế dạng ren trong, ren ngoài hoặc đầu cắm ống linh hoạt, giúp kết nối chắc chắn với hệ thống đường ống ngoại vi.

Phân tích chuyên sâu: Chủng loại, thông số kỹ thuật và tiêu chuẩn ren

Các loại valve 1/4 inch phổ biến trên thị trường

• Van bi 1/4 inch (Ball Valve): Sở hữu kết cấu cực kỳ nhỏ gọn, thao tác đóng mở nhanh chóng chỉ bằng một góc xoay tay gạt 90 độ. Đây là dòng sản phẩm thông dụng nhất cho hệ thống nước sạch và khí nén áp lực trung bình.

• Van kim 1/4 inch (Needle Valve): Được thiết kế với đĩa van hình mũi kim tinh xảo, cho phép điều chỉnh lưu lượng dòng chảy một cách vô cùng chính xác. Van kim thường gặp trong các hệ thống khí nén tinh vi, thiết bị đo lường áp suất và phòng thí nghiệm.

• Van một chiều 1/4 inch (Check Valve): Có chức năng cho phép lưu chất di chuyển theo một chiều duy nhất và tự động khóa chặt khi có dòng chảy ngược, bảo vệ máy bơm và các thiết bị nhạy cảm phía sau.

• Van điện từ và van khí nén 1/4 inch (Solenoid / Pneumatic Valve): Giải pháp tự động hóa cao cấp, cho phép điều khiển đóng mở từ xa thông qua tín hiệu điện hoặc áp lực khí nén trong các dây chuyền sản xuất công nghiệp liên tục.

Bảng thông số kỹ thuật cốt lõi cần kiểm tra

Lưu ý chuyên gia: Không nên áp đặt một mức áp suất hay nhiệt độ cố định cho mọi dòng valve 1 4 inch, bởi khả năng chịu tải của thiết bị phụ thuộc hoàn toàn vào cấu trúc cơ khí, độ dày vật liệu và chất lượng gioăng của từng model cụ thể từ nhà sản xuất.

Tầm quan trọng quyết định của tiêu chuẩn ren

Hai sản phẩm hoàn toàn có thể cùng được gọi là valve 1 4 inch, nhưng nếu một sản phẩm sử dụng chuẩn ren hệ Anh (BSP) và sản phẩm còn lại dùng chuẩn ren hệ Mỹ (NPT), chúng sẽ không thể vặn khớp trực tiếp với nhau do sự khác biệt về bước ren và góc ren (55 độ so với 60 độ). Việc cố tình vặn ép sẽ làm hỏng chân ren, gây rò rỉ áp lực nghiêm trọng trong quá trình vận hành. Do đó, việc xác định rõ tiêu chuẩn ren của hệ thống ống chờ sẵn là bước quan trọng nhất trước khi đặt hàng.

Tham khảo ngay các dòng van công nghiệp chính hãng và phụ kiện đường ống tiêu chuẩn tại [chèn link: catalogue van công nghiệp chính hãng].

Ứng dụng thực tế và những sai lầm thường gặp khi mua hàng

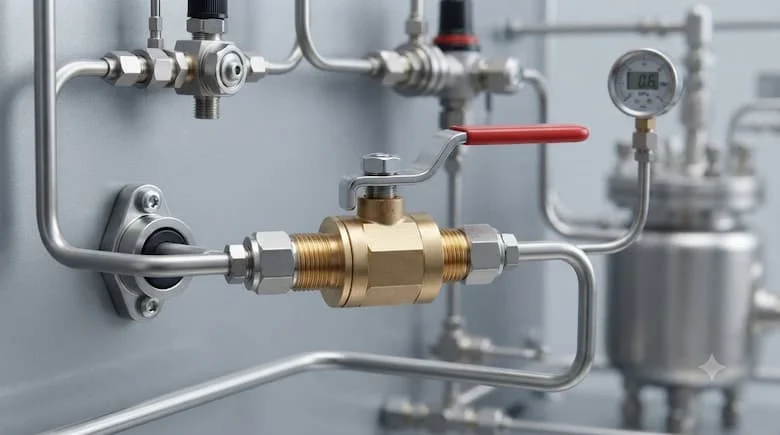

Các môi trường ứng dụng tiêu biểu

• Hệ thống khí nén công nghiệp: Điều tiết, phân phối và đóng ngắt dòng khí áp lực cao cho các xi-lanh, thiết bị chấp hành và máy móc tự động hóa.

• Đường ống nước dân dụng và hệ thống lọc: Lắp đặt tại các nhánh cấp nước phụ trợ, đồng hồ đo nước mini hoặc các dòng máy lọc nước RO gia đình và công nghiệp.

• Thiết bị đo lường và phòng thí nghiệm: Kiểm soát chính xác lượng lưu chất nhỏ trong các hệ thống ống dẫn mẫu, trạm quan trắc môi trường và thiết bị phân tích y tế.

Những sai lầm phổ biến khiến doanh nghiệp tốn kém chi phí:

1. Chỉ nhìn vào kích thước danh nghĩa 1/4 inch: Bỏ qua việc kiểm tra tiêu chuẩn ren, dẫn đến việc mua về không thể lắp ráp vào hệ thống ống chờ sẵn, gây lãng phí thời gian và chi phí đổi trả.

2. Không kiểm tra tính tương thích của môi chất: Sử dụng van đồng thau thông thường cho các loại hóa chất có tính ăn mòn mạnh hoặc axit loãng, làm thân van và gioăng nhanh chóng bị oxy hóa, phá hủy cấu trúc và rò rỉ độc hại.

3. Chọn mua sản phẩm giá rẻ trôi nổi: Ham rẻ mua các dòng van mỏng, gia công thô sơ khiến gioăng cao su mau chóng bị chai cứng, mất độ kín chỉ sau vài tuần vận hành dưới áp suất cao.

4. Bỏ qua giới hạn áp suất hệ thống: Lắp đặt van dùng cho áp lực thấp vào đường ống thủy lực hoặc khí nén áp cao, gây nguy cơ nứt vỡ thân van vô cùng nguy hiểm.

Hướng dẫn lựa chọn và Checklist trước khi đặt mua

Checklist 12 điểm kiểm tra trước khi mua valve 1/4 inch:

• Xác định chính xác kích thước kết nối danh nghĩa: 1/4 inch.

• Kiểm tra tiêu chuẩn ren tương thích của hệ thống ống (NPT / BSP / BSPT).

• Xác định kiểu đầu nối cần thiết: Ren trong, ren ngoài hay kết hợp.

• Lựa chọn vật liệu thân van phù hợp hoàn toàn với môi chất (đồng, inox 304/316).

• Kiểm tra vật liệu gioăng làm kín (PTFE, EPDM, FKM) chịu nhiệt và hóa chất.

• Xác định rõ môi chất cần kiểm soát (nước sạch, khí nén, dầu, hóa chất).

• Đảm bảo áp suất làm việc tối đa của van lớn hơn áp suất vận hành thực tế.

• Kiểm tra giới hạn nhiệt độ môi chất đi qua.

• Đánh giá lưu lượng dòng chảy yêu cầu của hệ thống.

• Lựa chọn phương thức điều khiển phù hợp (thủ công tay gạt, điện từ hay khí nén).

• Yêu cầu nhà cung cấp cung cấp đầy đủ catalogue và thông số model cụ thể.

• Kiểm tra các chứng nhận chất lượng (CO/CQ) nếu dự án công nghiệp yêu cầu.

FAQ: Câu hỏi thường gặp về valve 1/4 inch

1. Valve 1 4 inch bằng bao nhiêu mm?

Quy đổi theo hệ đo lường hình học lý thuyết, 1/4 inch tương đương khoảng 6,35 mm. Tuy nhiên, đây chỉ là kích thước định danh; đường kính thực tế của phần ren kết nối bên ngoài sẽ lớn hơn đáng kể (khoảng 13 mm) tùy theo tiêu chuẩn ren.

2. Ren NPT 1/4 inch có giống BSP 1/4 inch không?

Không hoàn toàn giống nhau. Đây là hai tiêu chuẩn ren quốc tế khác biệt về góc ren (NPT 60 độ, BSP 50/55 độ) và bước ren. Bạn tuyệt đối không nên vặn lẫn lộn hai chuẩn ren này nếu không có đầu chuyển đổi chuyên dụng.

3. Valve 1/4 inch có dùng được cho hệ thống nước không?

Hoàn toàn được, miễn là bạn lựa chọn đúng model được nhà sản xuất thiết kế chuyên dụng cho môi chất nước sạch, đồng thời đáp ứng tốt các thông số về giới hạn áp suất và nhiệt độ của hệ thống.

Kết luận

Việc đầu tư và lựa chọn chính xác một thiết bị valve 1 4 inch chất lượng cao không chỉ giúp hệ thống đường ống nhỏ vận hành ổn định, đóng mở mượt mà và kín khít tuyệt đối mà còn ngăn chặn triệt để tình trạng rò rỉ lưu chất, tiết kiệm tối đa thời gian và chi phí bảo trì lâu dài cho doanh nghiệp.
