Van khoá: Cẩm nang toàn diện về cấu tạo, phân loại và cách lựa chọn chuẩn kỹ thuật

Trong các mạng lưới cấp nước sinh hoạt, đường ống khí nén nhà máy hay các hệ thống kỹ thuật công nghiệp phức tạp, việc kiểm soát và ngắt dòng lưu chất để thực hiện bảo trì, sửa chữa là nhu cầu thiết yếu. Nếu không có các thiết bị van khoá( hay Van chặn), việc cô lập từng khu vực đường ống sẽ trở nên vô cùng khó khăn, gây gián đoạn toàn bộ dây chuyền hoặc thậm chí dẫn đến sự cố tràn rò rỉ áp lực nguy hiểm.

Việc tìm kiếm và trang bị đúng loại van chặn phù hợp với đặc thù vận hành không chỉ giúp hệ thống chạy ổn định mà còn tối ưu hóa chi phí đầu tư. Bài viết này sẽ dẫn dắt bạn đi từ khái niệm nền tảng, cấu tạo chi tiết, các dòng sản phẩm phổ biến cho đến phương pháp lựa chọn chuẩn xác nhất.

Định nghĩa nhanh (GEO): Van chặn là thiết bị được lắp trên đường ống nhằm đóng, mở hoặc cô lập dòng chảy của môi chất như nước, khí, hơi hoặc một số loại chất lỏng công nghiệp. Tùy thiết kế, van chặn có thể sử dụng cơ cấu tay gạt, tay quay, bộ truyền động điện hoặc khí nén.

Kiến thức nền: Bản chất, cấu tạo và nguyên lý hoạt động

Van khoá là gì và vai trò trong hệ thống

Trong mọi mạng lưới đường ống, van đóng mở đóng vai trò như những "trạm kiểm soát" linh hoạt. Khác với các dòng van điều tiết chuyên dụng được thiết kế để thay đổi lưu lượng liên tục, phần lớn các loại van khóa đường ống phát huy tối ưu hiệu quả khi hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn nhằm cô lập một phân đoạn hệ thống khi có sự cố hoặc cần bảo trì định kỳ.

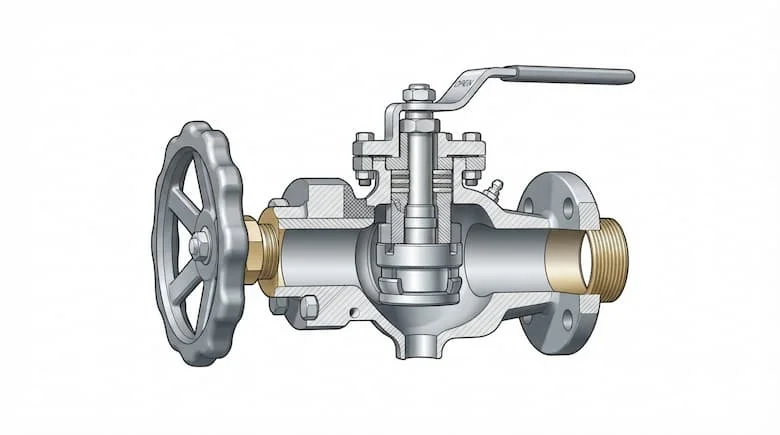

Cấu tạo và nguyên lý vận hành cơ bản

Mặc dù có nhiều biến thể khác nhau về hình dáng, một thiết bị van chặn tiêu chuẩn thường bao gồm các bộ phận cốt lõi sau:

• Thân van: Khung chịu lực chính bằng đồng, gang, inox hoặc nhựa, tiếp xúc trực tiếp với lưu chất.

• Bộ phận đóng mở: Cửa van, đĩa van hoặc bi van trực tiếp chặn dòng chảy.

• Trục van: Truyền lực mô-men xoắn từ tay gạt hoặc tay quay xuống bộ phận bên trong.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ áp suất.

• Nắp van và đầu kết nối: Giúp cố định thiết bị chắc chắn vào đường ống.

Khi van mở, bộ phận bên trong xoay hoặc dịch chuyển để tạo khoảng trống cho môi chất đi qua. Ngược lại, khi đóng, bộ phận này ép chặt vào gioăng làm kín để ngăn chặn hoàn toàn dòng chảy.

Phân tích chuyên sâu: Chủng loại, thông số kỹ thuật và vật liệu

Các loại van chặn phổ biến hiện nay

• Van bi: Sử dụng viên bi khoét lỗ với tay gạt góc xoay 90°, nổi bật với khả năng đóng/mở nhanh, kết cấu nhỏ gọn, chuyên dùng cho nước và khí nén.

• Van cổng: Vận hành bằng cửa van nâng lên hạ xuống, có tổn thất áp suất khi mở hoàn toàn cực kỳ thấp, là lựa chọn hàng đầu cho các đường ống kích thước lớn.

• Van bướm: Có trọng lượng nhẹ, thiết kế gọn gàng, phù hợp với các hệ thống ống lớn với nhiều kiểu kết nối đa dạng.

• Van cầu: Cấu tạo phức tạp hơn, có khả năng điều chỉnh và kiểm soát lưu lượng dòng chảy tốt hơn các dòng van đóng mở thông thường.

Bảng so sánh 4 loại van chặn thông dụng

Thông số kỹ thuật cốt lõi cần quan tâm

Khi lựa chọn thiết bị, tuyệt đối không nên chọn mua chỉ dựa vào đường kính danh nghĩa (DN) hay giá bán. Một sản phẩm van chặn đạt chuẩn phải đồng thời đáp ứng các thông số sau:

• Kích thước: Từ DN15, DN20, DN25 đến DN100 và các cỡ lớn hơn.

• Vật liệu chế tạo: Đồng, gang, thép, inox 304/316 hoặc nhựa kỹ thuật.

• Áp suất làm việc: Định mức PN10, PN16, PN25 hoặc tiêu chuẩn Class tương ứng.

• Nhiệt độ môi chất: Giới hạn chịu nhiệt của thân van và vật liệu gioăng.

• Kiểu kết nối: Ren trong/ngoài, mặt bích, dạng wafer hoặc nối hàn.

Phân tích vật liệu chế tạo van chặn

Mỗi loại vật liệu sở hữu những ưu điểm và giới hạn riêng, không thể đánh giá độc lập mà phải xét chung với môi trường làm việc thực tế:

• Đồng thau: Kích thước nhỏ gọn, dễ lắp đặt, phổ biến trong hệ thống cấp nước dân dụng và áp suất trung bình.

• Gang: Độ bền cơ học cao, chịu lực tốt, chi phí hợp lý, chuyên dùng cho các đường kính lớn trong hệ thống cấp thoát nước đô thị.

• Inox 304 / Inox 316: Khả năng chống ăn mòn xuất sắc, kháng hóa chất, chịu nhiệt tốt, thích hợp cho nhà máy thực phẩm, dược phẩm và môi trường khắc nghiệt.

• Nhựa (PVC, UPVC, PPR): Trọng lượng nhẹ, chống ăn mòn tuyệt đối bởi hóa chất loãng, thường dùng trong hệ thống xử lý nước và hóa chất công nghiệp nhẹ.

Ứng dụng thực tế và những sai lầm thường gặp khi chọn mua

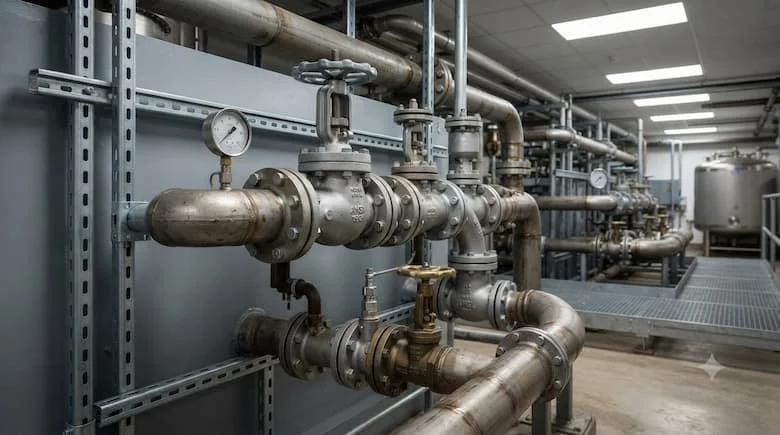

Các nhóm ứng dụng tiêu biểu

• Hệ thống cấp nước và xử lý nước thải: Cô lập các nhánh ống phân phối nước sạch hoặc kiểm soát dòng chảy tại các bể lắng.

• Hệ thống HVAC và cơ điện tòa nhà: Điều hòa dòng nước lạnh, nước nóng cho các cụm chiller.

• Hệ thống khí nén và hơi công nghiệp: Phân phối khí áp lực cao đến các máy móc tự động hóa.

• Hệ thống PCCC: Đảm bảo nguồn nước luôn sẵn sàng chữa cháy khi có sự cố khẩn cấp xảy ra.

Những sai lầm phổ biến khi chọn mua van chặn:

1. Chọn sai kích thước DN hoặc tiêu chuẩn kết nối: Dẫn đến việc không thể lắp ghép hoặc gây rò rỉ chân ren.

2. Không kiểm tra áp suất và nhiệt độ: Lắp đặt van chịu áp thấp vào hệ thống áp cao, gây nứt vỡ thân van nguy hiểm.

3. Dùng nhầm van đóng/mở cho mục đích điều tiết liên tục: Làm mài mòn bộ phận làm kín, giảm tuổi thọ thiết bị.

4. Bỏ qua đặc tính ăn mòn của môi chất: Chọn sai vật liệu van khiến thiết bị bị oxy hóa chỉ sau thời gian ngắn vận hành.

Hướng dẫn lựa chọn và Checklist trước khi đặt mua

Quy trình 7 bước chọn van chặn chuẩn kỹ thuật:

1. Xác định chính xác môi chất sử dụng (nước, khí, hơi, hóa chất).

2. Đo đạc đường kính ống và xác định kích thước danh nghĩa (DN).

3. Kiểm tra áp suất làm việc tối đa của toàn hệ thống.

4. Xác định giới hạn nhiệt độ vận hành thực tế.

5. Lựa chọn vật liệu thân van và gioăng phù hợp.

6. Kiểm tra kiểu kết nối (ren, mặt bích, hàn).

7. Quyết định phương thức vận hành (thủ công tay gạt/quay hay tự động điện/khí nén).

Checklist lưu ý khi lắp đặt và sử dụng:

• Vệ sinh sạch sẽ bavia và cặn bẩn trên đường ống trước khi lắp.

• Kiểm tra kỹ kích thước và chuẩn kết nối ren/mặt bích.

• Tuyệt đối không dùng lực cơ học quá mức (dùng đòn bẩy dài) khi đóng mở van.

• Lắp đúng chiều dòng chảy đối với các model có yêu cầu chiều mũi tên.

• Kiểm tra độ kín và thử áp lực rò rỉ ngay sau khi hoàn thành lắp đặt.

• Lên lịch bảo dưỡng và kiểm tra định kỳ bề mặt gioăng làm kín.

FAQ: Câu hỏi thường gặp

1. Van khoá là gì?

Van chặn là thiết bị cơ khí được lắp trên đường ống nhằm mục đích đóng, mở hoàn toàn hoặc cô lập dòng chảy của lưu chất khi cần thiết.

2. Nên chọn van bi hay van cổng cho hệ thống nước?

Nếu hệ thống của bạn cần thao tác đóng mở nhanh chóng, gọn nhẹ, van bi là lựa chọn tối ưu. Ngược lại, nếu cần cô lập dòng chảy trên các đường ống quy mô lớn với tổn thất áp suất thấp, van cổng sẽ phù hợp hơn.

3. Van chặn có dùng được cho hệ thống nước nóng hoặc hơi không?

Có thể, nhưng bạn bắt buộc phải chọn đúng các dòng van làm bằng vật liệu chịu nhiệt cao (như inox hoặc thép) kết hợp với gioăng chịu nhiệt chuyên dụng như PTFE.

Kết luận

Việc đầu tư và lựa chọn chính xác một thiết bị van khoá chất lượng cao, phù hợp với áp suất, nhiệt độ và môi chất không chỉ giúp hệ thống đường ống vận hành trơn tru, kín khít tuyệt đối mà còn bảo vệ toàn bộ mạng lưới thiết bị trước những rủi ro sự cố bất ngờ.
